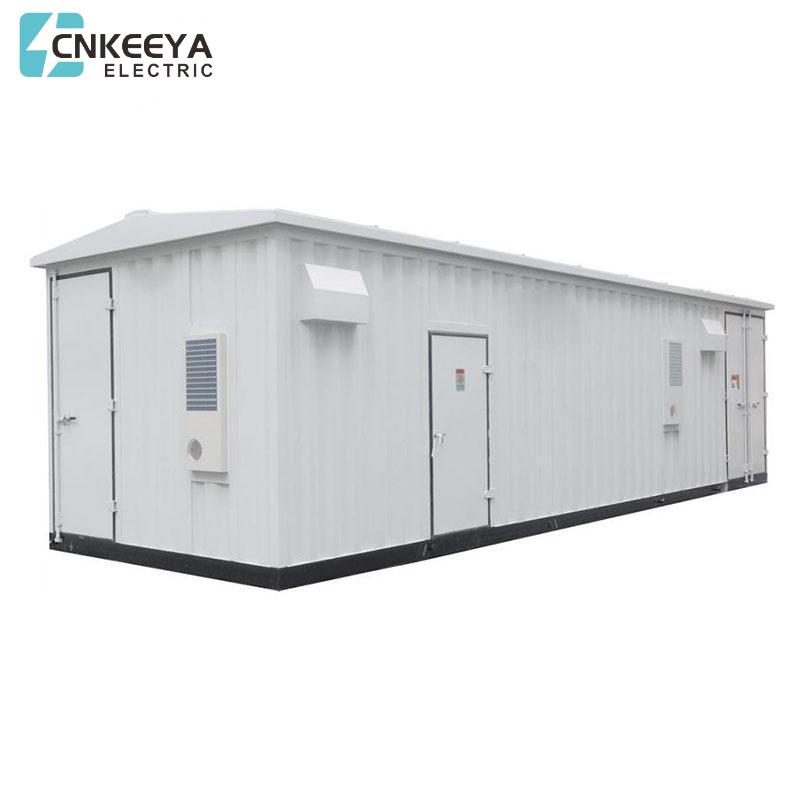

220KV และต่ำกว่าสถานีย่อยสำเร็จรูปอัจฉริยะแบบโมดูลาร์

Keeya เป็นซัพพลายเออร์ชั้นนำของสถานีไฟฟ้าย่อยสำเร็จรูปอัจฉริยะแบบโมดูลาร์ โดยเชี่ยวชาญด้านโซลูชันสำหรับสถานีไฟฟ้าย่อยสำเร็จรูปอัจฉริยะแบบโมดูลาร์ขนาด 220KV และต่ำกว่า

ตู้สำเร็จรูปเป็นสถานีย่อยอัจฉริยะกลางแจ้งตามแนวคิดหลักของ "การกระจายมาตรฐาน" การนำโครงสร้างตู้สำเร็จรูปมาใช้ได้กลายเป็นมาตรการสำคัญสำหรับการก่อสร้างผู้ให้บริการอุปกรณ์หลักของสถานีย่อยอัจฉริยะ เมื่อเทียบกับการเร่งการก่อสร้างสมาร์ทกริด ความเร็วของการก่อสร้างสถานีย่อยค่อนข้างล้าหลัง เพื่อเร่งวงจรการก่อสร้างสถานีย่อยอัจฉริยะ State Grid Corporation of China ได้เสนอรูปแบบการก่อสร้างของสถานีย่อยแบบกระจายมาตรฐาน วิธีแก้ปัญหาของ "การออกแบบที่ได้มาตรฐาน การประมวลผลในโรงงาน และการก่อสร้างประกอบ" ตระหนักถึงการส่งเสริมและการประยุกต์ใช้สถานีย่อยอัจฉริยะอย่างรวดเร็ว (สำเร็จรูป ตู้).

ตู้สำเร็จรูปเป็นศูนย์รวมที่สำคัญของเทคโนโลยีใหม่ วัสดุใหม่ และอุปกรณ์ใหม่ที่ใช้ในสถานีย่อยอัจฉริยะ ประกอบด้วยตู้สำเร็จรูป แผงอุปกรณ์รอง (หรือชั้นวาง) สิ่งอำนวยความสะดวกเสริมของตู้ ฯลฯ เสร็จสิ้นการผลิต การประกอบ การเดินสาย การทดสอบการใช้งาน และงานอื่น ๆ ในโรงงาน และขนส่งไปยังไซต์โครงการโดยรวมซึ่งตั้งอยู่ที่ บนฐานการติดตั้ง

ตู้สำเร็จรูปและอุปกรณ์รองภายในตระหนักถึงการรวมอุปกรณ์รองทั้งชุดโดยผู้ผลิต ตระหนักถึงการประมวลผลของโรงงาน ลดการเดินสายรองในสถานที่ ลดการออกแบบ การก่อสร้าง การว่าจ้างและภาระงาน ลดความซับซ้อนในการบำรุงรักษา ลดระยะเวลาการก่อสร้างให้สั้นลง และสนับสนุนการก่อสร้างโครงข่ายไฟฟ้าอย่างรวดเร็วได้อย่างมีประสิทธิภาพ ตู้สำเร็จรูปมีลักษณะทางเทคนิคของการกำหนดมาตรฐาน การทำให้เป็นโมดูล และการผลิตสำเร็จรูป ผู้ผลิตสามารถกำหนดขนาดเฉพาะได้ตามความต้องการที่แท้จริงของตู้อุปกรณ์เพื่อปรับให้เข้ากับการทำงานปกติของอุปกรณ์

การมาตรฐาน หมายถึง ขนาดของตู้สำเร็จรูปต้องอ้างอิงกับขนาดของภาชนะมาตรฐานและได้รับการปรับปรุงอย่างเหมาะสมเพื่อให้สมบูรณ์แบบและเป็นไปตามมาตรฐานของอุปกรณ์ และเพื่อให้บรรลุมาตรฐานที่สอดคล้องกันเพื่ออำนวยความสะดวกในการ การทำงานปกติของอุปกรณ์มีประสิทธิภาพมากขึ้น

การทำให้เป็นโมดูลหมายความว่าตู้สำเร็จรูปแบ่งออกเป็นตู้สำเร็จรูปอุปกรณ์สาธารณะ ตู้สำเร็จรูปอุปกรณ์ช่วงเวลา ตู้สำเร็จรูปไฟ AC/DC ตู้สำเร็จรูปแบตเตอรี่ และโมดูลอื่น ๆ ตามฟังก์ชันที่แตกต่างกันของอุปกรณ์ภายใน ตามระดับแรงดันไฟฟ้าที่แตกต่างกัน ตู้สำเร็จรูปแบบโมดูลาร์ที่แตกต่างกันสามารถแบ่งออกเป็นหลายโมดูลย่อย

การผลิตชิ้นส่วนสำเร็จรูปหมายถึงโครงสร้างตู้ การติดตั้งอุปกรณ์ภายใน การเดินสายไฟระหว่างอุปกรณ์ภายใน สายเคเบิล และสายเคเบิลออปติกระหว่างอุปกรณ์ภายในของตู้สำเร็จรูป ล้วนได้รับการประมวลผลโดยการผลิตชิ้นส่วนสำเร็จรูปของโรงงาน และการติดตั้ง การเดินสายไฟ และการว่าจ้างอุปกรณ์ทั้งหมดก็เสร็จสมบูรณ์ในโรงงาน ตู้สำเร็จรูปและอุปกรณ์ภายในจะถูกส่งไปยังไซต์สถานีย่อยโดยรวม และการวางตำแหน่งและการเปิดเครื่องจะเสร็จสมบูรณ์เพื่อปรับปรุงประสิทธิภาพการก่อสร้างในไซต์งาน และบรรลุเป้าหมายในการลดวงจรการก่อสร้างของสถานีย่อยอัจฉริยะ!

คุณสมบัติสถานีย่อยสำเร็จรูปอัจฉริยะแบบแยกส่วนขนาด 220KV และต่ำกว่า

220kV และต่ำกว่าสถานีย่อยสำเร็จรูปอัจฉริยะแบบโมดูลาร์

สถานีย่อยประเภทตู้สำเร็จรูปอัจฉริยะแบบโมดูลาร์ขนาด 220kV และต่ำกว่าเป็นสถานีย่อยอัจฉริยะรุ่นใหม่ที่ได้รับการส่งเสริมโดย State Grid ซึ่งมีข้อดีด้านความปลอดภัยและความน่าเชื่อถือ พื้นที่ Boor ขนาดเล็ก ระยะเวลาการก่อสร้างสั้น ลักษณะขนาดเล็กและสวยงาม อายุการใช้งานยาวนาน ไม่มีรังสี , สัญญาณรบกวนต่ำ, รูปแบบ Bexible ฯลฯ

หม้อแปลงหลักใช้ผลิตภัณฑ์คุณภาพสูงที่ปลอดภัย เชื่อถือได้ เสียงต่ำ ไม่มีรอยรั่ว และไม่มีแกน สถานีทั้งหมดไม่มีตัวนำไฟฟ้าและอุปกรณ์ไฟฟ้าแบบสัมผัส ด้วยการป้องกันเปลือกที่ดี ความเสี่ยงของการเกิดไฟฟ้าช็อตโดยไม่ได้ตั้งใจจะถูกกำจัด รูปแบบที่กะทัดรัดของสถานีย่อยทั้งหมดช่วยลดพื้นที่และความสูงได้มากกว่า 30% เมื่อเทียบกับสถานีย่อยทางแพ่ง ซึ่งช่วยลดอัตราการยึดครองพื้นที่ในเมือง แนวคิดการออกแบบอาคาร การแยกส่วนแบบบล็อกถูกนำมาใช้สำหรับอุปกรณ์ทั้งหมดในสถานีย่อย และการผลิตของโรงงานและการก่อสร้างการประกอบสำหรับแต่ละโมดูล ภาระงานวิศวกรรมโยธาในสถานที่ลดลงมากกว่า 70% เมื่อเทียบกับสถานีย่อยโยธาทั่วไป และภาระงานในการติดตั้งอุปกรณ์ลดลงมากกว่า 80% ไม่จำเป็นต้องกำหนดขนาดถนนสำหรับการระดมอุปกรณ์ และไม่มี มลภาวะฝุ่นและเสียงในระหว่างการก่อสร้าง เปลือกสามารถวาดภาพสีเต็มสถานี ผสมผสานวัฒนธรรมเฉพาะเรื่องในเมือง ปรับปรุงความสามัคคีของการวางผังเมือง และบูรณาการกับสภาพแวดล้อมโดยรอบ หม้อแปลงถูกวางในตู้สำเร็จรูป ผ่านเทคโนโลยีไฟร์วอลล์ กำแพงกันเสียง เทคโนโลยีและเทคโนโลยีป้องกันแม่เหล็กไฟฟ้าสามารถลดเสียงรบกวนของสถานีย่อยให้น้อยกว่า 40 เดซิเบล ตรงตามข้อกำหนดของการประเมินสิ่งแวดล้อมในเมือง และกำจัดมลพิษทางเสียงของพื้นที่อยู่อาศัยโดยรอบ เนื่องจากการแยกส่วนของสถานีย่อยจึงสามารถทำได้อย่างเป็นไปได้ จัดเรียงตามภูมิประเทศของที่ตั้งสถานีไฟฟ้าย่อย แก้ปัญหาการได้มาซึ่งที่ดิน การก่อสร้าง และการลงสถานีไฟฟ้าย่อยในใจกลางเมืองอย่างเต็มรูปแบบ ซึ่งเป็นรูปแบบใหม่ของการก่อสร้างสถานีไฟฟ้าย่อย

เร็ว - 3 เดือนของรอบการผลิตของโรงงาน, 1 เดือนของรอบการก่อสร้างที่ไซต์งาน

พื้นที่เล็ก-เล็ก เล็กกว่าการก่อสร้างสถานีย่อยทั่วไปถึง 30%-70%

แม่นยำ - เปลือกใช้กระบวนการป้องกันการกัดกร่อนขั้นสูงระดับสากล 6 กระบวนการ ซึ่งปราศจากสนิมเป็นเวลา 30 ปี และมีอายุการใช้งาน 60 ปี อุปกรณ์ไฟฟ้าหลักใช้อุปกรณ์ที่ไม่ต้องบำรุงรักษาซึ่งมีความปลอดภัยและเชื่อถือได้ ด้วยเทคโนโลยีการประมวลผลที่ยอดเยี่ยมและการออกแบบรูปลักษณ์ที่สวยงาม

ประหยัด - การออกแบบที่ได้มาตรฐาน การประมวลผลในโรงงาน และการก่อสร้างแบบประกอบช่วยประหยัด 5% -10% ของการลงทุนที่ครอบคลุมของสถานีย่อยทั้งหมด รูปแบบที่กะทัดรัดของสถานีย่อยใช้เทคโนโลยีการรวมระบบขั้นสูงขั้นสูง ซึ่งช่วยประหยัดทรัพยากรที่ดินได้ 30% - 70%

มีความยืดหยุ่น - โครงสร้างโมดูลาร์แบบ Building Block สามารถนำมาใช้ตามตำแหน่งทางภูมิศาสตร์ที่แตกต่างกันของสถานีย่อยหรือสามารถสร้างเป็นขั้นตอนตามการวางแผนปัจจุบันและอนาคตในช่วงเวลาปัจจุบัน สะดวกในการเคลื่อนย้ายสามารถเคลื่อนย้ายไปยังที่อื่นได้ โดยใช้เวลาอันสั้นที่สุด

ช่วงของการสมัคร

ผลิตภัณฑ์ดังกล่าวไม่เพียงแต่สามารถนำมาใช้ในพื้นที่ใจกลางเมืองเพื่อแก้ปัญหาการลงจอดที่ยากลำบากของสถานีไฟฟ้าย่อยทั่วไปเท่านั้น แต่ยังใช้กันอย่างแพร่หลายในอุตสาหกรรมถ่านหิน น้ำมัน และพลังงานแบบดั้งเดิมอื่นๆ รวมถึงอุตสาหกรรมเซลล์แสงอาทิตย์ พลังงานลม และอุตสาหกรรมพลังงานใหม่อื่นๆ ในเวลาเดียวกัน ด้วยการออกแบบ การผลิต และการประกอบการขนส่ง "แบบโมดูลาร์แบบบล็อกอาคาร" เหมาะอย่างยิ่งสำหรับชานเมือง พื้นที่ภูเขาห่างไกล และสถานที่อื่นๆ ที่การขนส่งทางถนนไม่สะดวก

สภาพแวดล้อมในการทำงาน

อุปกรณ์ทั้งหมดในตู้จะต้องเป็นอุปกรณ์กันความชื้น และตู้สำเร็จรูปต้องมีฟังก์ชั่นลดความชื้น

ระดับความสูง: <1,000 ม

อุณหภูมิเฉลี่ยต่อปี: 23℃

อุณหภูมิสูงสุดสูงสุด: 39. 9 ℃

อุณหภูมิขั้นต่ำสุดขีด: -8 6 ℃

ปริมาณน้ำฝนเฉลี่ยต่อปี: 1300

การระเหยเฉลี่ยต่อปี: /

ความหนาของหิมะสูงสุดต่อปี: /

ความชื้นสัมพัทธ์เฉลี่ยต่อปี (%): ≤75

ความลึกของดินแช่แข็งสูงสุดต่อปี: ≤0 5ม

ชั่วโมงแสงแดดประจำปี: /

วันพายุฝนฟ้าคะนองเฉลี่ยต่อปี (ง): 37. 6

วันพายุเฉลี่ยต่อปี (ง): /

ระดับมลพิษ: IV

ความเร็วลมสูงสุด: 25. 3 เมตร/วินาที

ความรุนแรงของแผ่นดินไหวขั้นพื้นฐาน: VI

ตำแหน่งการติดตั้ง: กลางแจ้ง

โครงสร้างของห้องสำเร็จรูป

1. พื้นที่ภายในและโครงสร้างของตู้สำเร็จรูปประกอบด้วยอุปกรณ์รอง เครื่องปรับอากาศ ไฟส่องสว่าง ระบบควบคุมความปลอดภัย รูปภาพ และอุปกรณ์อื่นๆ ในขณะเดียวกันก็จำเป็นต้องปฏิบัติตามข้อกำหนดการทำงานของเจ้าหน้าที่ปฏิบัติงานอุปกรณ์และบำรุงรักษาด้วย ภายในตู้จำเป็นต้องได้รับการปรับปรุงใหม่ วัสดุตกแต่งเป็นวัสดุทนไฟและกันน้ำ สามารถเพิ่มวัสดุฉนวนความร้อนระหว่างวัสดุตกแต่งและผนังกั้นเพื่อบังแสงแดดและรับประกันฟังก์ชั่นฉนวนกันความร้อนของกล่อง ไฟส่องสว่าง และการปรับอากาศในตู้ได้หลากหลายรูปแบบตามความต้องการ เพื่อให้ประหยัดได้อย่างมีประสิทธิภาพ จึงได้ติดตั้งระบบปรับอากาศและไอเสียอุตสาหกรรมในตู้ ซึ่งสามารถปรับสภาพแวดล้อมการทำงานในตู้ได้แบบเรียลไทม์ เนื่องจากในปัจจุบันมีการใช้โหมดอัตโนมัติ ระบบรักษาความปลอดภัย รูปภาพ การตรวจสอบรูปภาพ และระบบแจ้งเตือนเหตุเพลิงไหม้จึงต้อง ติดตั้งในตู้สามารถจัดวางสายไฟได้อย่างเหมาะสมตามการทำงานปกติของอุปกรณ์

2. อุปกรณ์คอมโพสิต GIS แบบตู้สำเร็จรูปและสถานีย่อยแบบตู้สำเร็จรูป อุปกรณ์คอมโพสิต GIS ของตู้สำเร็จรูปประกอบด้วยกล่องสำเร็จรูป ช่วงเวลาบรรทัดขาเข้าและขาออก และช่วงการวัดและการป้องกันแบบแบ่งส่วน และช่วงบรรทัดขาเข้าและขาออกรวมถึงช่วงบรรทัดขาเข้าและช่วงหม้อแปลงหลัก ช่วงบรรทัดขาเข้ารวมถึงเทอร์มินัลสายเคเบิลขาเข้า ตัวตัดการเชื่อมต่อ I ตัวตัดการเชื่อมต่อ

3. หม้อแปลง I และเบรกเกอร์ l: ช่วงหม้อแปลงหลักประกอบด้วยขั้วต่อสายเคเบิลขาออกและตัวตัดการเชื่อมต่อ lll ช่วงการวัดและการป้องกันแบบแบ่งส่วนประกอบด้วยช่วงแบ่งส่วนของบัสคัปเปิลและช่วงการวัดและการป้องกันสองช่วง ช่วงเวลาแบ่งส่วนของบัสคู่ประกอบด้วยเบรกเกอร์ ll, หม้อแปลง ll และตัวตัดการเชื่อมต่อสองตัว IV และช่วงการวัดและการป้องกันรวมถึงหม้อแปลง lll และตัวตัดการเชื่อมต่อ V ที่เชื่อมต่อเข้าด้วยกัน การวัดแบบแบ่งส่วนและช่วงการป้องกันจะถูกตั้งค่าระหว่างสองกลุ่มที่อยู่ติดกันของช่วงเวลาบรรทัดขาเข้าและขาออก ช่วงเวลาของบรรทัดขาเข้าและขาออก การวัดแบบแบ่งส่วน และช่วงการป้องกัน และบัสสร้างโครงสร้างเชิงเส้น ช่วงเวลาของสายขาเข้าและขาออก การวัดแบบแบ่งส่วน และช่วงการป้องกัน และบัสจะอยู่ในกล่องสำเร็จรูป ตู้อุปกรณ์รวมทุติยภูมิสำเร็จรูปประกอบด้วยตัวตู้ อุปกรณ์รอง เครื่องปรับอากาศ ไฟส่องสว่าง การดับเพลิง ระบบรักษาความปลอดภัย รูปภาพ และอุปกรณ์อื่น ๆ อุปกรณ์ทั้งหมดในตู้เชื่อมต่อและแก้ไขจุดบกพร่องในโรงงาน และขนส่งไปยังไซต์งานทั้งหมดหรือ 2~3 ยูนิต
