ฟิวส์แรงดันสูง

ฟิวส์แรงดันสูง

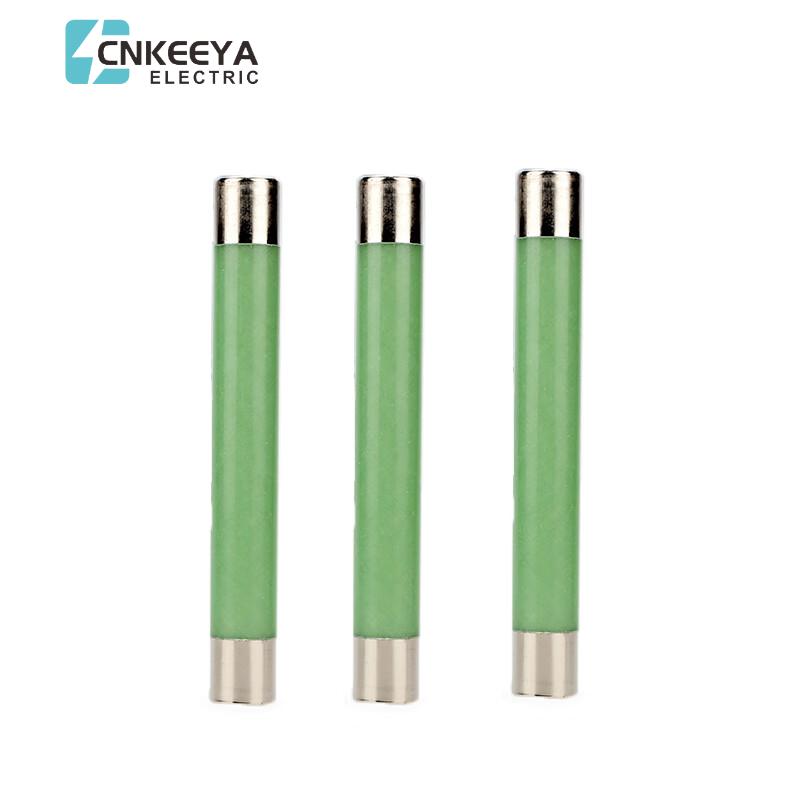

ฟิวส์ HRC (ฟิวส์ความจุสูง) เป็นฟิวส์ชนิดหนึ่งที่ลวดฟิวส์มีกระแสไฟฟ้าลัดวงจรในช่วงเวลาที่กำหนด

หากความผิดพลาดเกิดขึ้นในวงจรก็จะระเบิดออก ฟิวส์ HRC ทำด้วยแก้วมิฉะนั้นสารประกอบทางเคมีชนิดอื่น

สิ่งที่แนบมาของฟิวส์สามารถปิดได้อย่างแน่นหนาเพื่อหลีกเลี่ยงอากาศจากชั้นบรรยากาศ ทั้งสองด้านของฟิวส์สิ่งที่แนบมาเซรามิกทำด้วยหมวกโลหะซึ่งเชื่อมด้วยลวดเงินที่หลอมได้

สิ่งที่แนบมานั้นมีพื้นที่บางส่วนที่ล้อมรอบด้วยลวดมิฉะนั้นองค์ประกอบของฟิวส์

ในสภาวะปกติการไหลของกระแสผ่านฟิวส์ไม่ได้ให้พลังงานเพียงพอที่จะทำให้องค์ประกอบอ่อนลง

หากกระแสขนาดใหญ่ไหลผ่านฟิวส์มันจะละลายองค์ประกอบของฟิวส์ก่อนที่กระแสความผิดจะบรรลุจุดสุดยอด

เมื่อฟิวส์อยู่ในสภาพโอเวอร์โหลดองค์ประกอบของฟิวส์จะไม่ระเบิด แต่ถ้าเงื่อนไขนี้มีอยู่เป็นระยะเวลานานแล้ววัสดุเช่นยูเทคติกจะละลายและทำลายองค์ประกอบของฟิวส์

เมื่อฟิวส์อยู่ในสภาพวงจรลัดวงจรส่วนที่บางขององค์ประกอบฟิวส์จะน้อยกว่าพื้นที่จะละลายอย่างรวดเร็วและจะทุบก่อนวัสดุยูเทคติก

ดังนั้นนี่คือเหตุผลที่จะให้ข้อ จำกัด ภายในองค์ประกอบของฟิวส์ HRC

การก่อสร้างฟิวส์ HRC รวมถึงวัสดุที่มีร่างกายทนความร้อนสูงเช่นเซรามิก ร่างกายเซรามิกนี้รวมถึงฝาปิดโลหะที่เชื่อมผ่านองค์ประกอบที่มีกระแสเงิน

พื้นที่ภายในของร่างกายฟิวส์เต็มไปด้วยวัสดุเติมผง ที่นี่วัสดุที่ใช้ในนี้คือควอตซ์ปูนปลาสเตอร์ของปารีสฝุ่นหินอ่อนชอล์ก ฯลฯ ดังนั้นนี่คือเหตุผลที่การไหลของกระแสไม่ร้อนเกินไป

ความร้อนที่สร้างขึ้นกลายเป็นองค์ประกอบที่ละลาย ปฏิกิริยาทางเคมีจะเกิดขึ้นระหว่างพลังงานเติมและไอเงินเพื่อส่งผลให้วัสดุต้านทานสูงเพื่อช่วยในการลดส่วนโค้งภายในฟิวส์

โดยทั่วไปจะใช้ทองแดงหรือเงินเป็นองค์ประกอบฟิวส์เนื่องจากมีความต้านทานที่เฉพาะเจาะจงต่ำ องค์ประกอบนี้มีสองส่วนขึ้นไป โดยปกติแล้วองค์ประกอบฟิวส์จะมีสองส่วนขึ้นไปที่เชื่อมต่อผ่านข้อต่อดีบุก

จุดหลอมเหลวของดีบุกคือ 2,400 C ซึ่งน้อยกว่าจุดหลอมเหลวของ Silver ที่ 980o C ดังนั้นจุดหลอมเหลวของข้อต่อดีบุกจึงหยุดฟิวส์จากการได้รับอุณหภูมิสูงในวงจรลัดวงจรและการโอเวอร์โหลด
