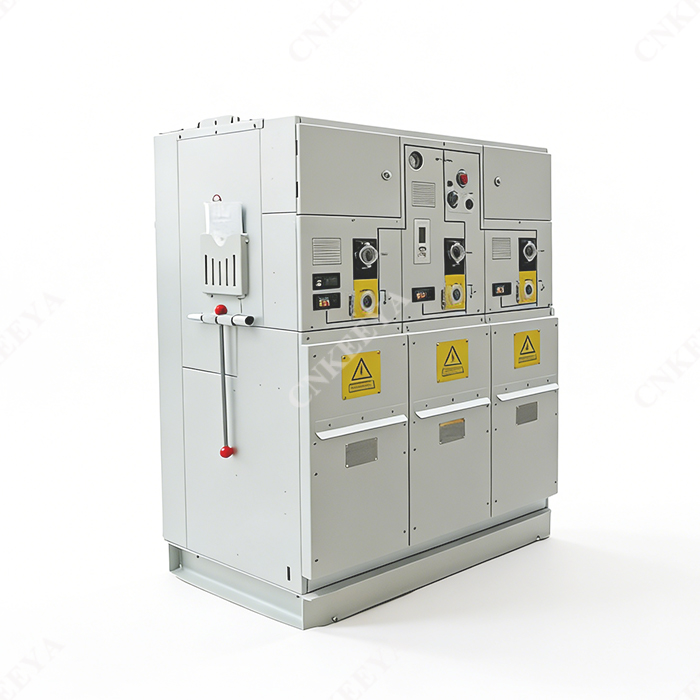

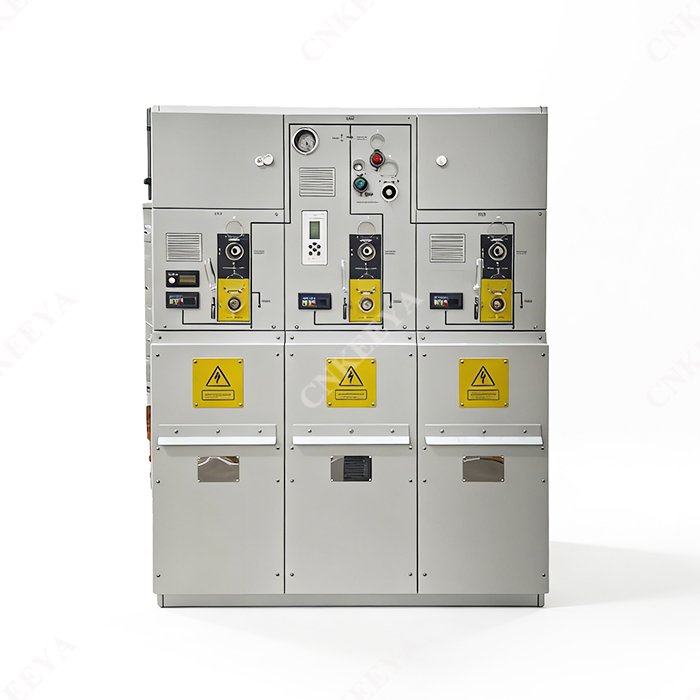

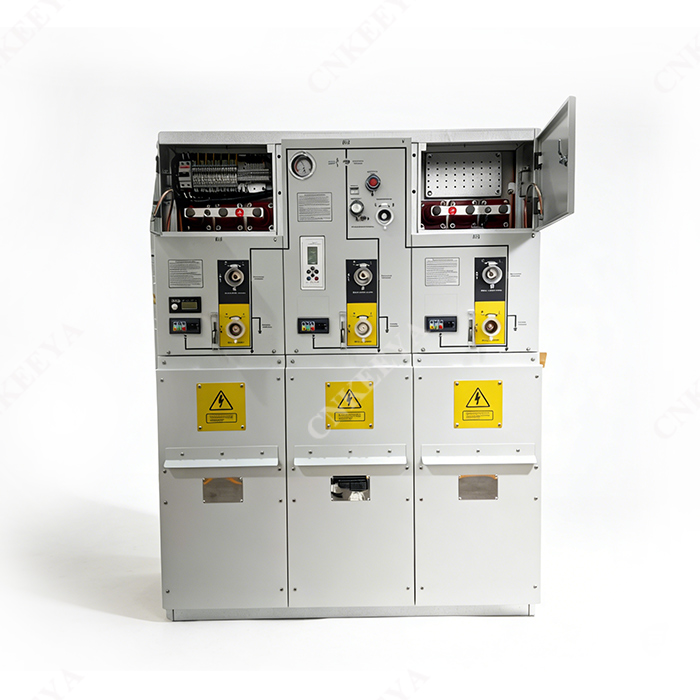

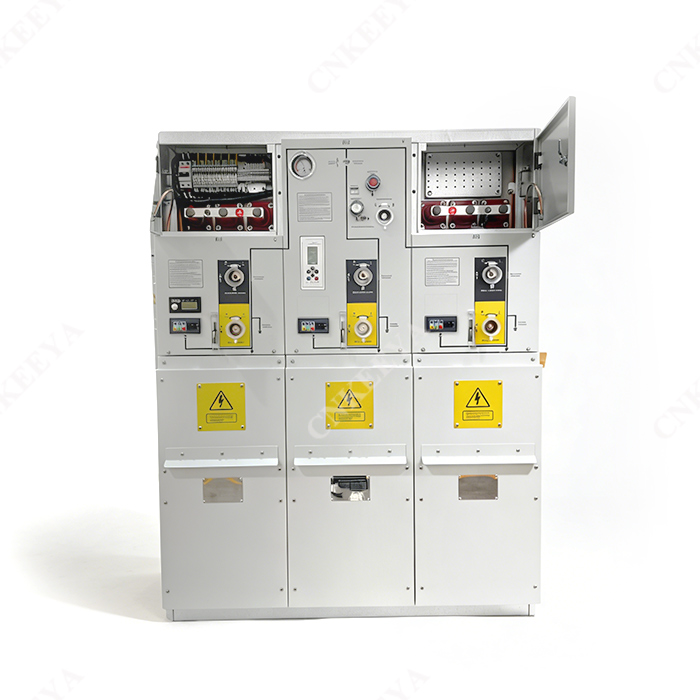

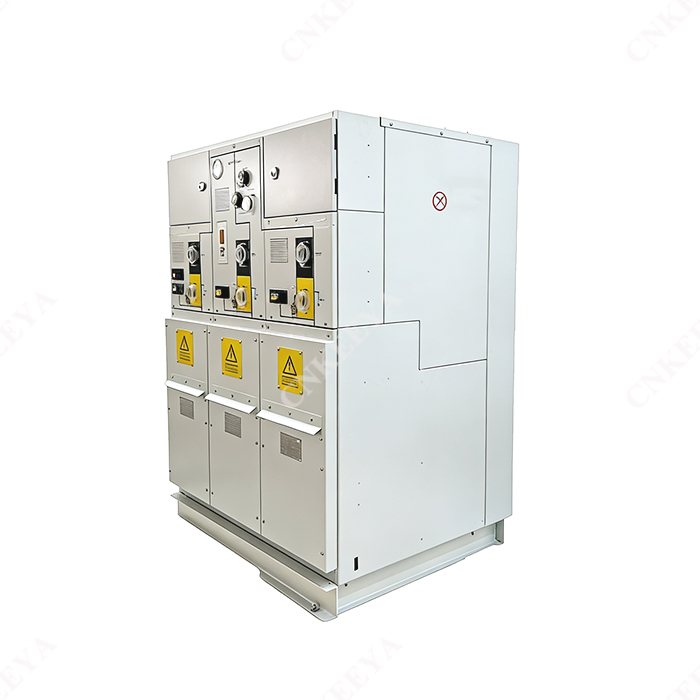

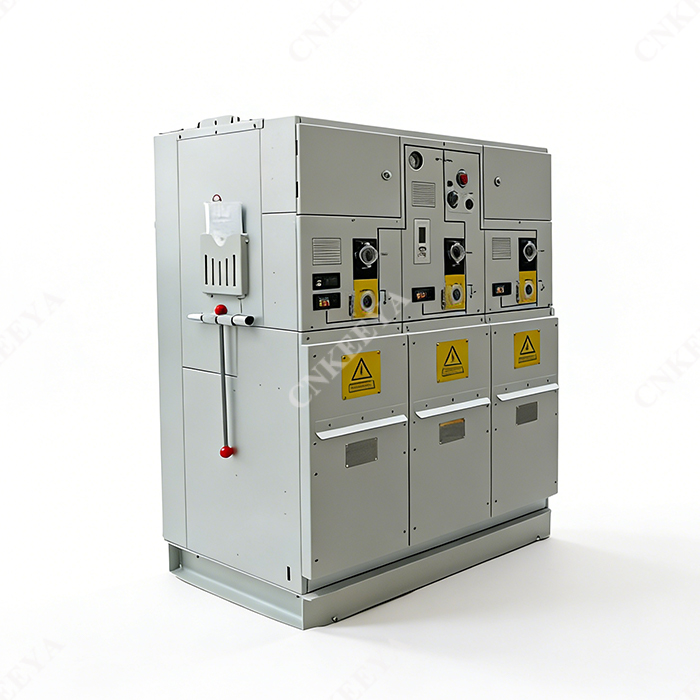

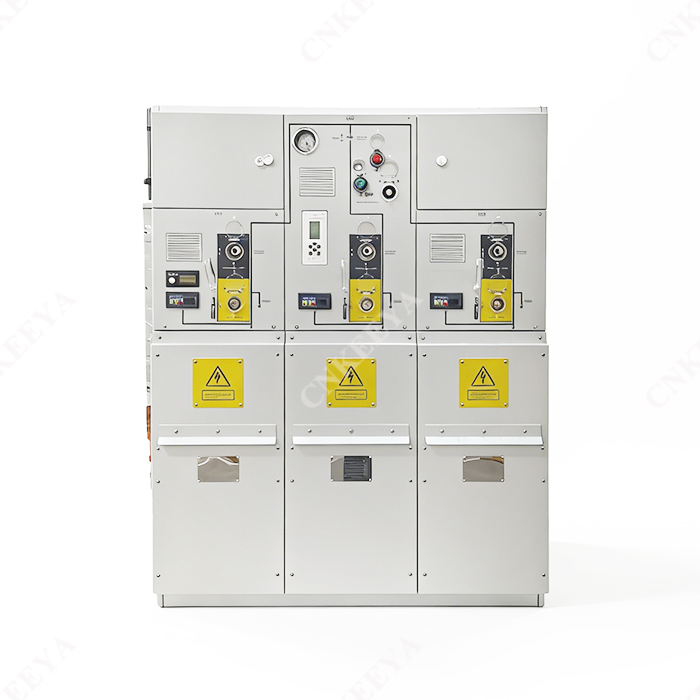

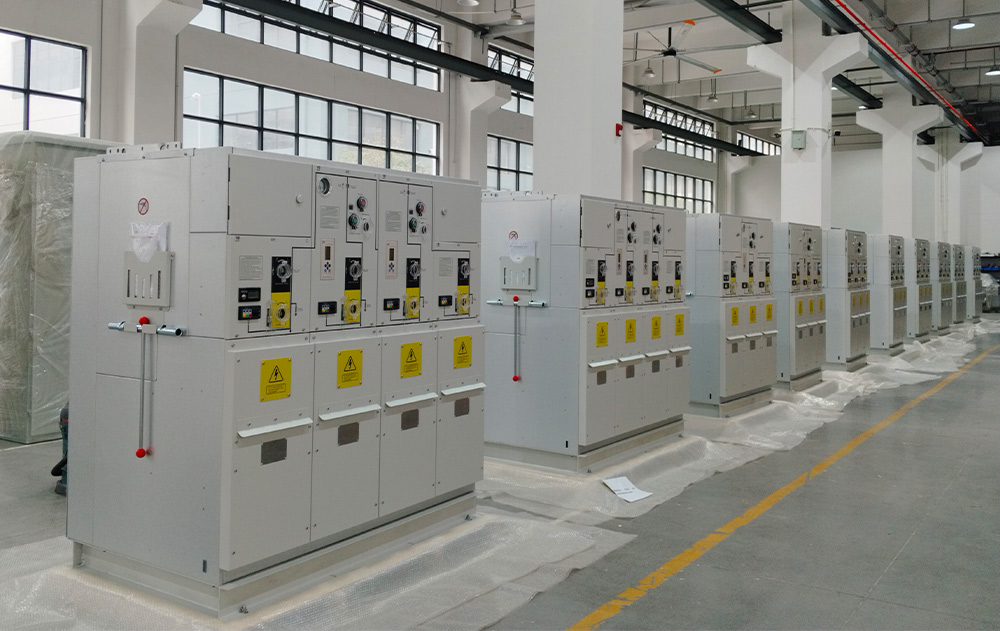

12kV อุปกรณ์สวิตช์วงแหวนเป่าลมหุ้มฉนวนเต็มที่

อุปกรณ์สวิตช์วงแหวนพองลมหุ้มฉนวนเต็มที่ 12kV ถูกนำมาใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้า 10kV/6kV และเป็นผลิตภัณฑ์สวิตช์ที่ต้องการสำหรับสถานีย่อยและระบบจำหน่ายทุกประเภทสำหรับผู้ใช้ในเมืองและในชนบท สวิตช์เกียร์เป็นโหมดหน่วยโมดูลาร์ ซึ่งสามารถรวมกันได้ตามวัตถุประสงค์ที่ต่างกัน มีสองประเภทของการรวมหน่วยคงที่และหน่วยที่ขยายได้เพื่อตอบสนองการใช้งานที่ยืดหยุ่นของสวิตช์เกียร์ขนาดกะทัดรัดในสถานีย่อยต่างๆ

ยูนิตหลักวงแหวนเติมก๊าซ RM-12(C)/630-25 เป็นระบบที่ปิดผนึกอย่างสมบูรณ์ ส่วนที่มีไฟฟ้าและสวิตช์นั้นอยู่ในตัวเครื่องที่ทำจากสแตนเลส สวิตช์เกียร์ทั้งหมดไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก จึงรับประกันความน่าเชื่อถือในการปฏิบัติงานและความปลอดภัยส่วนบุคคล โดยไม่ต้องบำรุงรักษา เมื่อเลือกบัสที่ขยายได้ จะทำให้สามารถผสมผสานกันเพื่อให้ได้โมดูลาร์เต็มรูปแบบ ฉนวนนิรภัยและการหุ้มเกราะของบัสบาร์แบบขยายช่วยให้มั่นใจในความน่าเชื่อถือและความปลอดภัย ยูนิตหลักวงแหวนเติมก๊าซ RM-12(C)/630-25 ยังสามารถมอบโซลูชันระบบอัตโนมัติแบบ IV ได้อีกด้วย ซึ่งสร้างแนวคิดของสวิตช์อัจฉริยะ และลดภาระงานในการติดตั้งและทดสอบการใช้งานถึงสถานที่

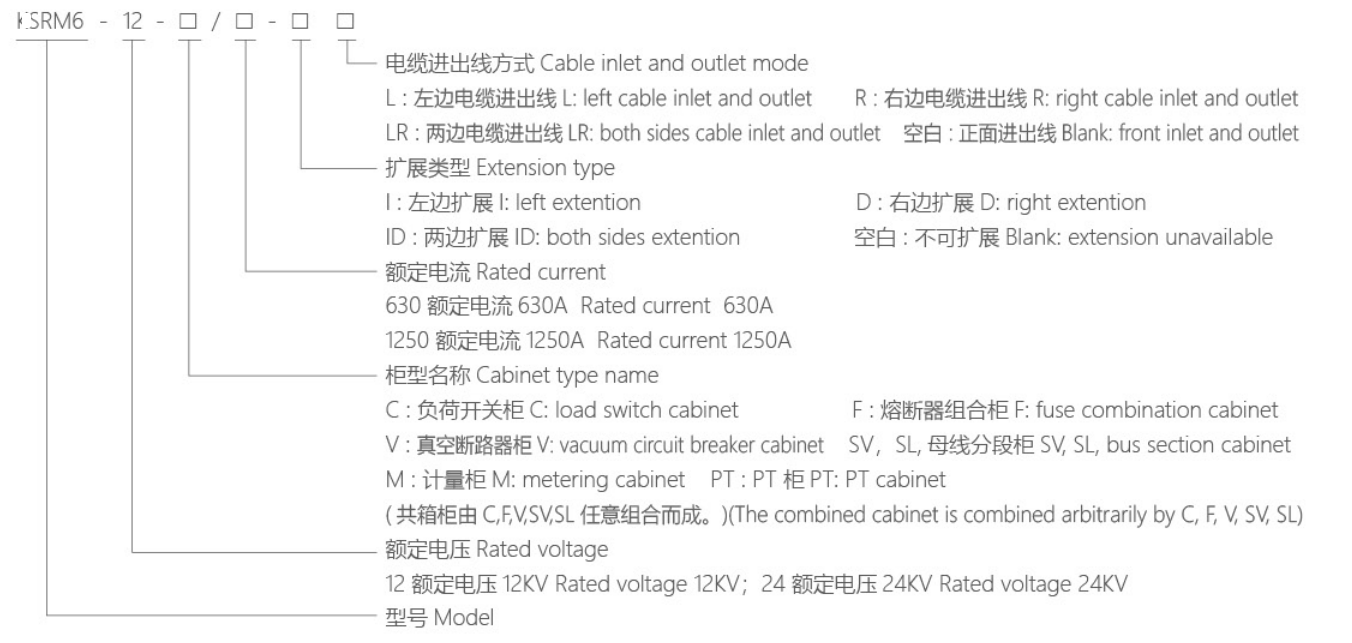

แบบอย่างและความหมาย

· ยูนิตหลักวงแหวนเติมแก๊ส RM-12 (C) / 630-25 ซีรีส์มีก๊าซ SF6 ที่ใช้เป็นสารดับเพลิงและเป็นสื่อกลางในการเป็นฉนวน

· ตัวเครื่องมีโครงสร้างที่ปิดสนิทและหุ้มฉนวนทั้งหมด บัสบาร์ สวิตช์ และชิ้นส่วนจุดถูกปิดล้อมอย่างสมบูรณ์ในเปลือกสแตนเลส ช่องนี้เต็มไปด้วยก๊าซ SF6 1.4 บาร์ และระดับการป้องกันถึง IP67 อุปกรณ์สวิตช์ทั้งหมดไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอกโดยสิ้นเชิง และสามารถรับประกันการทำงานปกติของสวิตช์ได้แม้ในสภาวะที่รุนแรง เช่น การบูดในระยะสั้น และผลิตภัณฑ์ไม่ต้องบำรุงรักษาตลอดอายุการใช้งาน

· ตัวเครื่องมีช่องระบายแรงดันที่เชื่อถือได้และปลอดภัย ซึ่งสามารถรับประกันความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงานได้แม้ในสถานการณ์ที่รุนแรง

· ยูนิตมีให้เลือกสองประเภท: การรวมยูนิตแบบตายตัวและการรวมยูนิตแบบขยายได้

· โดยปกติแล้วยูนิตจะเข้าและออกจากด้านหน้า และยังสามารถออกด้านข้างหรือขยายด้านข้างได้ตามตำแหน่งการติดตั้งที่แตกต่างกัน

· ขนาดของตัวเครื่องติดตั้งง่าย และเหมาะสำหรับสถานที่ที่มีพื้นที่ขนาดเล็กและสภาพแวดล้อมไม่ดี

· ตัวเครื่องสามารถติดตั้งมอเตอร์ไฟฟ้า รีโมทคอนโทรล และอุปกรณ์ตรวจสอบได้ เพื่อตอบสนองความต้องการที่แตกต่างกันของผู้ใช้

พารามิเตอร์ทางเทคนิค

หมายเหตุ:)lt ขึ้นอยู่กับพิกัดกระแสฟิวส์

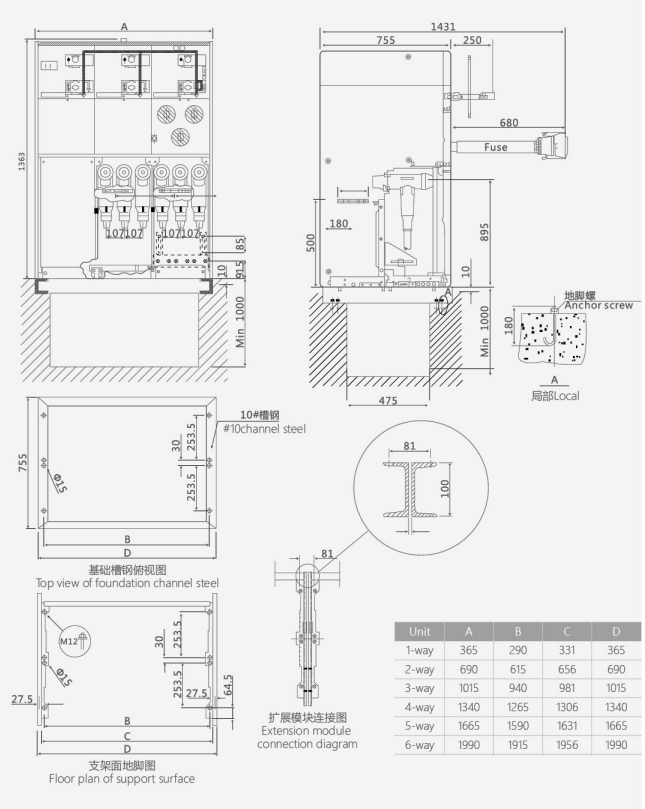

โครงสร้างตู้สวิตช์และขนาด
