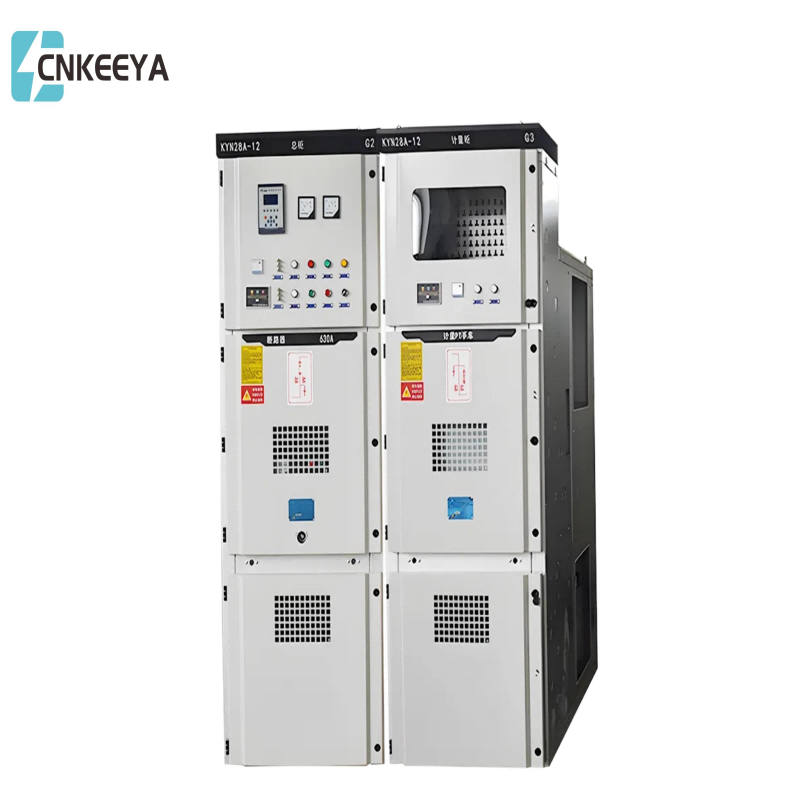

สวิตช์เกียร์ KYN28-24KV

ในฐานะผู้ผลิต Keeya ให้ความสำคัญกับการส่งมอบผลิตภัณฑ์ชั้นยอดในราคาที่ต่ำ เพื่อให้มั่นใจว่าลูกค้าของเราจะได้รับประโยชน์จากทั้งคุณภาพและความสามารถในการจ่าย สวิตช์เกียร์ KYN28-24KV ถือเป็นข้อพิสูจน์ถึงความทุ่มเทของเราในการจัดหาโซลูชันที่คุ้มค่าโดยไม่กระทบต่อประสิทธิภาพ ทำให้เป็นตัวเลือกที่ต้องการสำหรับผู้ที่กำลังมองหาตัวเลือกสวิตช์เกียร์ที่เชื่อถือได้และเป็นมิตรกับงบประมาณในการใช้งานที่หลากหลาย

ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานต่อไปนี้: GB3906-20063.6-40.5KV สวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะ AC*, GB/T11022 ข้อกำหนดทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม', IEC62271200 สวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะ AC ที่มีแรงดันไฟฟ้าพิกัดสูงกว่า 1kv และ ต่ำกว่า 52', DL/T404 'การสั่งซื้อเงื่อนไขทางเทคนิคสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง AC ในอาคาร'

KYN28-24

สวิตช์เกียร์ปิดล้อมโลหะ AC แบบถอดได้หุ้มเกราะ

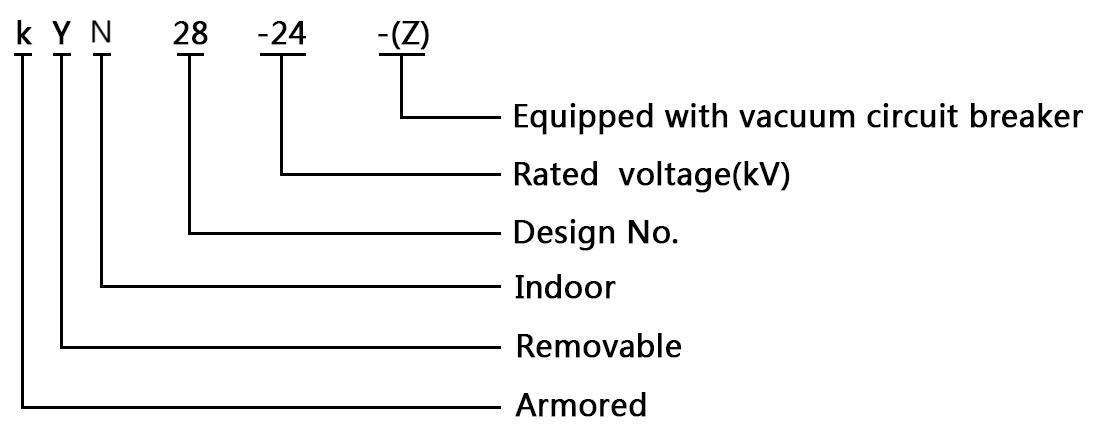

แบบอย่างและความหมาย

สภาพการบริการ

อุณหภูมิอากาศแวดล้อม: อุณหภูมิสูงสุด 40 ℃ อุณหภูมิต่ำสุด -15 ℃;

● ความชื้นสัมพัทธ์: รายวันเฉลี่ยไม่เกิน 95% ความดันไอเฉลี่ยรายวันไม่เกิน 2.2kPa ค่าเฉลี่ยรายเดือนไม่เกิน 90% ความดันไอเฉลี่ยรายเดือนไม่เกิน 1.8kPa

● ระดับความสูง: 1,000 ม. และต่ำกว่า;

ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา;

● อากาศโดยรอบควรปราศจากก๊าซที่มีฤทธิ์กัดกร่อนหรือรวมตัวกันได้ ไอน้ำ และมลภาวะอื่น ๆ ที่เห็นได้ชัด

● ไม่มีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง

สำหรับการใช้งานเกินกว่าสภาพแวดล้อมปกติที่ระบุไว้ใน GB3906 ควรมีการเจรจาระหว่างผู้ใช้และผู้ผลิต

พารามิเตอร์ทางเทคนิค

หมายเหตุ: ควรพิจารณาความสามารถในการลัดวงจรของ CT แยกต่างหาก

KYN28-24

สวิตช์เกียร์ปิดล้อมโลหะ AC แบบถอดได้หุ้มเกราะ

คุณสมบัติโครงสร้างของผลิตภัณฑ์

โครงสร้างสวิตช์เกียร์ (ดูรูปที่ 1)

โครงสร้างที่ประกอบขึ้นด้วยเกราะโลหะอย่างสมบูรณ์ โซลูชันการรวมกันที่กว้างขวาง

● ตัวตู้ทำจากอลูมิเนียมนำเข้าและแผ่นเหล็กบางเคลือบสังกะสี ประมวลผลโดยเครื่องมือกล MINGE โดยใช้เทคโนโลยีการพับแบบหลายขอบขั้นสูง เชื่อมต่อกับน็อตหมุดและสลักเกลียวที่มีความแข็งแรงสูง ด้วยความแม่นยำสูง น้ำหนักเบา ความแข็งแรงสูง และแข็งแรง ความคล่องตัวของชิ้นส่วน

● สามารถติดตั้งกับซีรีส์ VS1-24 หรือเบรกเกอร์สุญญากาศซีรีส์ VD4 ที่นำเข้า ซึ่งมีการใช้งานที่กว้าง ความน่าเชื่อถือสูง และไม่ต้องบำรุงรักษานานหลายปี

● รถเข็นขนาดเล็กมีตำแหน่งการทำงานและการทดสอบ และแต่ละตำแหน่งมีอุปกรณ์ระบุตำแหน่งและแสดงผลซึ่งมีความปลอดภัยและเชื่อถือได้

● รถเข็นขนาดเล็กทุกชนิดสามารถเปลี่ยนได้ตามโครงสร้างแบบโมดูลาร์ เพื่อให้มั่นใจว่ารถเข็นขนาดเล็กที่มีสเปคเดียวกันสามารถใช้แทนกันได้อย่างอิสระ และรถเข็นขนาดเล็กที่มีสเปคต่างกันจะไม่สามารถเข้าไปได้

● โหมดการติดตั้งสวิตช์กราวด์

ก. ติดตั้งไว้ตรงกลางตู้ (แบบติดด้านหน้า) เพื่อความสะดวกในการบำรุงรักษาตู้สองด้าน

b.ติดตั้งที่ด้านหลังของตู้ (แบบด้านหลัง) เพื่อประหยัดพื้นที่ติดกับผนัง

● วิธีการติดตั้งหม้อแปลงกระแสไฟฟ้า:

ก. ติดตั้งที่ด้านหน้าห้องเคเบิลที่ด้านหลังตู้

b. ยกขึ้นที่ด้านล่างของแผ่นดัดขนาดใหญ่

● สามารถติดตั้งสายเคเบิลแบบแกนเดี่ยวได้สูงสุด 9 เส้นในห้องเคเบิล

● ห้องแรงดันสูงแต่ละห้องมีช่องระบายแรงดันเพื่อความปลอดภัยส่วนบุคคล

● อุปกรณ์เชื่อมต่อที่เชื่อถือได้สูงตรงตามข้อกำหนดด้านความปลอดภัยของ "การป้องกันห้าประการ" อย่างสมบูรณ์

● รถลากถูกขนส่งโดยรถบรรทุกพิเศษ ซึ่งมีน้ำหนักเบาและสามารถใช้งานได้หลากหลาย

● ประตูด้านหน้าและด้านหลังมีหน้าต่างสังเกตซึ่งสามารถสังเกตสถานะการทำงานของส่วนประกอบภายในอาคารได้อย่างง่ายดาย

KYN28-24

สวิตช์เกียร์ปิดล้อมโลหะ AC แบบถอดได้หุ้มเกราะ

ขนาดเค้าร่างของตู้สวิตช์

KYN28-24

คำแนะนำการสั่งซื้อ

● หมายเลขการวาดโซลูชันวงจรหลัก วัตถุประสงค์และการวาดระบบบรรทัดเดียว แรงดันไฟฟ้า กระแสไฟพิกัด กระแสไฟลัดวงจรที่กำหนด เค้าโครงห้องจำหน่ายและการจัดเรียงสวิตช์เกียร์ และการวาดการกำหนดค่า ฯลฯ

● ข้อกำหนดฟังก์ชันการควบคุมสวิตช์เกียร์ การวัด และการป้องกัน และข้อกำหนดอื่นๆ ของอุปกรณ์ล็อคและอุปกรณ์อัตโนมัติ

● รุ่น ข้อมูลจำเพาะ และปริมาณของส่วนประกอบทางไฟฟ้าที่สำคัญในสวิตช์เกียร์

● หากจำเป็นต้องมีการเชื่อมต่อแบบบัสเทรย์ระหว่างสวิตช์เกียร์หรือตู้สายขาเข้า จะต้องจัดเตรียมข้อกำหนดเฉพาะ เช่น ความสามารถในการรับการจัดอันดับของบัสเทรย์ ช่วงของบัสเทรย์ และความสูงจากพื้นดิน

● ควรระบุสวิตช์เกียร์ที่ใช้ในสภาพแวดล้อมพิเศษเมื่อสั่งซื้อ
