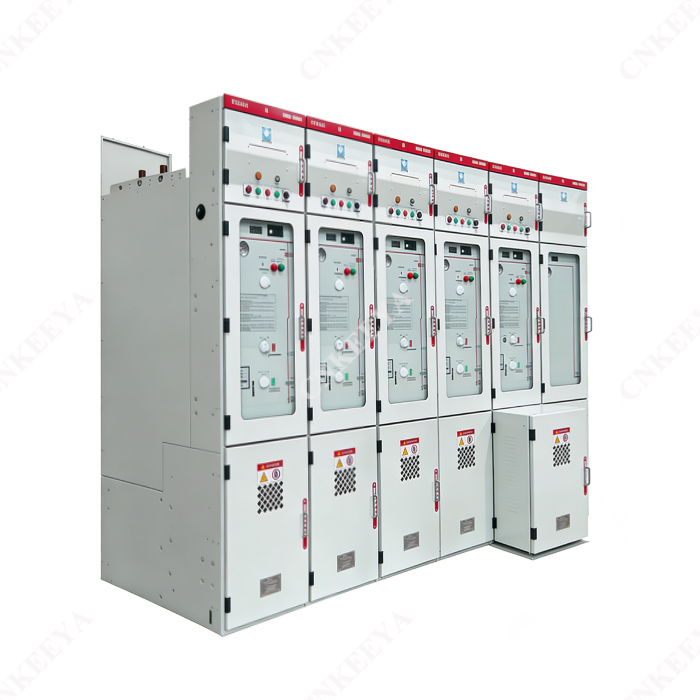

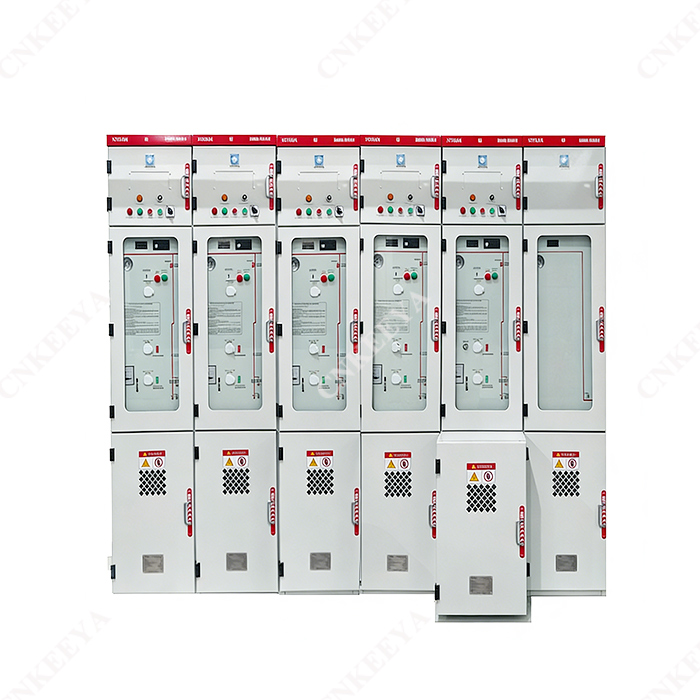

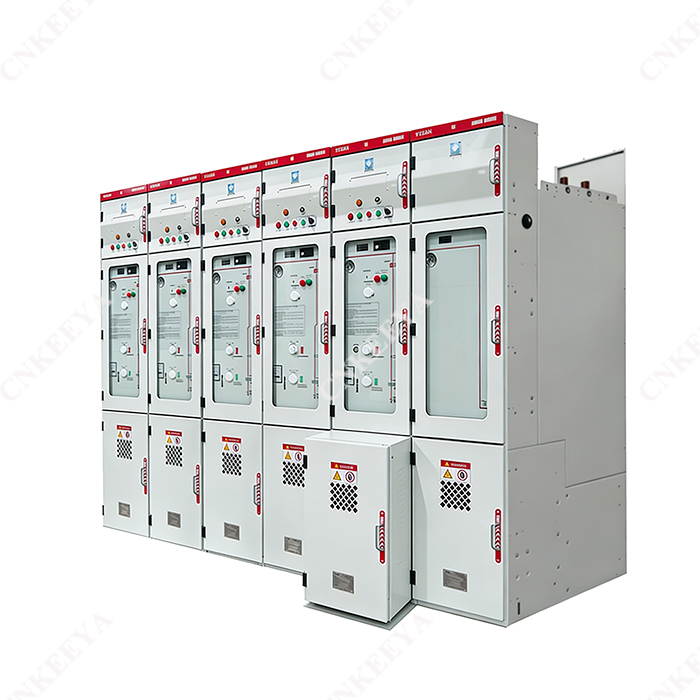

สวิตช์เกียร์เครือข่ายวงแหวนปิดโลหะ 36kV AC SF₆ สวิตช์เกียร์ปิดล้อมโลหะหุ้มด้วยแก๊ส (GIS)

CNKEEYA สวิตช์เกียร์เครือข่ายวงแหวนปิดโลหะ 36kV AC SF₆ สวิตช์เกียร์ปิดล้อมโลหะหุ้มด้วยแก๊ส (GIS) นำเสนอสวิตช์เกียร์เครือข่ายวงแหวนปิดโลหะ 36kV AC ผสมผสานเทคโนโลยีล้ำสมัยเข้ากับโซลูชันที่คุ้มค่า ความมุ่งมั่นของเราในการนำเสนอผลิตภัณฑ์คุณภาพสูงนั้นสอดคล้องกับความทุ่มเทของเราเพื่อให้มั่นใจว่าราคาที่แข่งขันได้ CNKEEYA เป็นแหล่งที่เชื่อถือได้สำหรับโซลูชันที่มีประสิทธิภาพและต้นทุนต่ำในขอบเขตของยูนิตหลักวงแหวนเติมก๊าซที่ปิดล้อมอย่างมิดชิด มาเป็นพันธมิตรกับเราสำหรับผลิตภัณฑ์ชั้นยอดที่สอดคล้องกับการพิจารณาด้านงบประมาณของคุณ

RM6-40.5 หน่วยหลักที่ยื่นแหวนก๊าซหุ้มฉนวนแบบเต็มปิดล้อมเป็นสวิตช์เกียร์รุ่นใหม่ที่ผลิตโดย บริษัท ของเราเป็นชุดอุปกรณ์ AC 5OHz สามเฟส 12-40.5kV ในร่ม 12-40.5kV ในร่มสำหรับการต่ออายุและกระจายพลังงานไฟฟ้า ส่วนใหญ่จะใช้สำหรับการแปลงพลังงานและการส่งผ่านของระบบไฟฟ้าแรงดันปานกลางเช่นโรงไฟฟ้าต่าง ๆ สถานีย่อยสถานประกอบการอุตสาหกรรมและเหมืองแร่รถไฟใต้ดินอาคารพลเรือนและเชิงพาณิชย์เพื่อการควบคุมการป้องกันและ การตรวจสอบมีลักษณะเฉพาะด้วยประสิทธิภาพที่เชื่อถือได้ การปรับตัวที่แข็งแกร่งและขนาดเล็ก

มาตรฐานที่ได้มาตรฐาน

● GB 3906 สวิตช์เกียร์และเกียร์ควบคุมที่หุ้มด้วยโลหะแบบกระแสสลับสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6kV ขึ้นไปและรวมถึง 40.5kV

● DL/T 404 แผงสวิตช์เกียร์ไฟฟ้าแรงสูง AC ในร่ม

● IEC 62271-200:2003 สวิตช์เกียร์ปิดล้อมโลหะ AC และเกียร์ควบคุมสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 1kV ขึ้นไปและรวมถึง 52kV 1016001/003-0000-00 มาตรฐานการจัดหาวัสดุของ State Grid Corporation of China สำหรับ 12kV,24kV

● 1016001/003-0000-00 มาตรฐานการจัดซื้อวัสดุของ State Grid Corporation of China สำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง 12KV, 24kV 40.5kV 1016001/003-0000-00 ข้อมูลทางเทคนิคทั่วไป

สภาพการบริการ

● อุณหภูมิแวดล้อม: อุณหภูมิสูงสุดคือ 40°C อุณหภูมิต่ำสุดคือ -25°C และค่าเฉลี่ยที่วัดได้ภายใน 24 ชั่วโมงไม่เกิน 35°C;

● ความชื้นสัมพัทธ์: ค่าเฉลี่ยของความชื้นสัมพัทธ์ที่วัดได้ภายใน 24 ชั่วโมงจะต้องไม่เกิน 95% และค่าเฉลี่ยของความชื้นสัมพัทธ์รายเดือนจะต้องไม่เกิน 90%

● การควบแน่นอาจเกิดขึ้นเมื่ออุณหภูมิเปลี่ยนแปลงอย่างรวดเร็วในช่วงที่มีความชื้นสูง ค่าเฉลี่ยของความดันไอน้ำที่วัดได้ภายใน 24 ชั่วโมงจะต้องไม่เกิน 2.2kPa และค่าเฉลี่ยของความดันไอน้ำรายเดือนจะต้องไม่เกิน 1.8kPa

● ระดับความสูง: ไม่เกิน 1,000 ม.

● ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา;

● แอมพลิจูดของการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดขึ้นในระบบทุติยภูมิจะต้องไม่เกิน 1.6kV;

● อากาศโดยรอบไม่ปนเปื้อนจากฝุ่น ควัน ก๊าซที่มีฤทธิ์กัดกร่อนและติดไฟได้ ไอน้ำ หรือหมอกเกลืออย่างเห็นได้ชัด

หมายเหตุ:เมื่อเงื่อนไขการใช้งานเกินกว่าข้อกำหนดข้างต้น คุณสามารถพิจารณาวิธีแก้ปัญหาได้ผ่านการปรึกษาหารือกับผู้ใช้ 6-40.5 ริงกิตมาเลเซีย RM6-40.5 ยูนิตหลักวงแหวนเติมก๊าซหุ้มฉนวนแบบเต็มปิดสนิท

พารามิเตอร์ทางเทคนิค

6-40.5 ริงกิตมาเลเซีย

RM6-40.5 ยูนิตหลักวงแหวนเติมก๊าซหุ้มฉนวนแบบเต็มปิดสนิท

บันทึก:

1. กระแสไฟลัดวงจรที่กำหนดที่ 40.5kV/2000A คือ 31.5kA; กระแสไฟฟ้าลัดวงจรที่กำหนดที่ 12kV/3150A คือ 31.5kA;

2. พารามิเตอร์ของพิกัดสูงสุดที่ทนต่อกระแสและพิกัดกระแสทนระยะสั้นของหม้อแปลงกระแสไฟฟ้าจะต้องได้รับการประเมินแยกกัน

3. ความต้านทานของวงจรหมายถึงค่าที่วัดได้จากสายขาออกของซ็อกเก็ตตัวเชื่อมต่อบัส (รวมถึงตัวเชื่อมต่อบัส) ไปยังด้านสายขาออกของซ็อกเก็ตสายเคเบิล (รวมถึงอุปกรณ์ปัจจุบัน) เมื่อไม่รวมตัวเชื่อมต่อบัสและอุปกรณ์ปัจจุบัน ค่าในตารางควรถูกลบออกด้วย 20

แผนภาพโครงร่างและโครงสร้างของสวิตช์เกียร์

1.ห้องรถโดยสารขนาดเล็ก

2.ห้องเครื่องดนตรี

3. ช่องเติมแก๊สของรถบัสหลัก

4.ตัวตัดการเชื่อมต่อสถานี

5.ห้องกลไกการทำงาน

6.เซอร์กิตเบรกเกอร์

7. ช่องเติมแก๊สของเบรกเกอร์

8.ห้องเคเบิล

9.หม้อแปลงกระแส

10.สายเคเบิล

อุปกรณ์ป้องกันฟ้าผ่า 11.CM-35

12.ช่องปล่อยแรงดัน

13.ปลั๊กสายเคเบิล

14.ช่องเสียบสายเคเบิล

15.ทดสอบปลั๊กไฟ

16. ซ็อกเก็ตทดสอบ

17.รถสาขา

18.เครื่องลดแรงกดทับ

19.รถโดยสารประจำทาง

20.ช่องเสียบข้อต่อบัส

21.ข้อต่อบัส

บันทึก:

ก (ความกว้างของตู้): 600 มม., 800 มม.;

b (ความลึกของตู้): ความลึก 1420 สำหรับ 12kV; ความลึก 1620 สำหรับ 40.5kV
