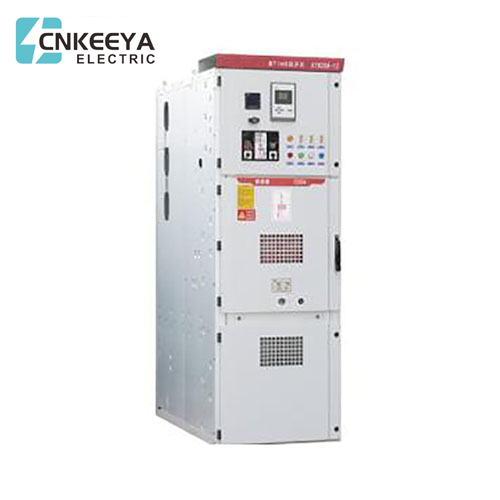

สวิตช์เกียร์ KYN28-12KV

สวิตช์เกียร์ KYN28-12KV ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำและเป็นไปตามมาตรฐานคุณภาพสูง ถือเป็นข้อพิสูจน์ถึงความเชี่ยวชาญของ Keeya ในการจัดหาโซลูชันที่ปรับเปลี่ยนได้และเชื่อถือได้สำหรับการใช้งานทางไฟฟ้าที่หลากหลาย ด้วยการมุ่งเน้นที่การปรับแต่ง Keeya จะตรวจสอบให้แน่ใจว่าสวิตช์เกียร์ของพวกเขาตรงตามข้อกำหนดเฉพาะและข้อกำหนดเฉพาะของลูกค้า ซึ่งมีส่วนช่วยให้เกิดความยืดหยุ่นและประสิทธิภาพของระบบไฟฟ้าสมัยใหม่

สวิตช์ปิดโลหะแบบถอดได้หุ้มเกราะ KYN28A-12 เหมาะสำหรับโครงข่ายไฟฟ้า AC 50Hz สามเฟส 6-12KV ซึ่งใช้สำหรับการรับและกระจายพลังงานไฟฟ้า ตลอดจนการควบคุม ตรวจสอบ และป้องกันวงจร สามารถใช้กับมาตรฐานสวิตช์เกียร์และเกียร์ควบคุมแรงดันสูง GB3906 GB3906-2006 สวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะกระแสสลับสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3. 6kV ขึ้นไปและรวมถึง 40. 5kV DL 404 เงื่อนไขการสั่งซื้อ ไฟฟ้ากระแสสลับแรงดันสูง เซอร์กิตเบรกเกอร์ การทดสอบประเภท และการทดสอบตามปกติ นอกจากนี้ยังมีฟังก์ชันการทำงานผิดพลาดของมดที่สมบูรณ์แบบและเชื่อถือได้

สภาพการบริการ

● อุณหภูมิอากาศแวดล้อม: ขีด จำกัด บน +40 ℃, ขีด จำกัด ล่าง -10 ℃;

● ความชื้นสัมพัทธ์: รายวันเฉลี่ยไม่เกิน 95% รายเดือนเฉลี่ยไม่เกิน 90%

● ระดับความสูง: 1,000 ม. และต่ำกว่า;

● ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา;

● ไม่มีความเสี่ยงก่อนเกิดการระเบิด ไม่มีมลพิษร้ายแรง ไม่มีการกัดกร่อนของสารเคมี และไม่มีการสั่นสะเทือนที่รุนแรง สำหรับการใช้งานเกินกว่าสภาพแวดล้อมปกติที่ระบุไว้ใน GB3906 ควรมีการเจรจาระหว่างผู้ใช้และผู้ผลิต

คุณสมบัติสวิตช์เกียร์ KYN28-12KV

KYN28A-12 สวิตช์เกียร์หุ้มโลหะ AC แบบถอดได้หุ้มเกราะ (ต่อไปนี้จะเรียกว่าสวิตช์เกียร์) เป็นผลิตภัณฑ์ใหม่ที่ออกแบบและพัฒนาโดย บริษัท ของเราบนพื้นฐานของการดูดซับเทคโนโลยีการผลิตขั้นสูงทั้งในและต่างประเทศ สามารถใช้แทนสวิตช์เกียร์แบบปิดโลหะเก่าต่างๆ เช่น KYN1-12, KYN2-12 และผลิตภัณฑ์ซีรีส์อื่นๆ

ผลิตภัณฑ์มีข้อดีที่ชัดเจนดังต่อไปนี้:

●ตัวเครื่องของผลิตภัณฑ์เป็นชุดสลักเกลียวทั้งหมดที่มีความแข็งแรงเชิงกลสูง ซึ่งช่วยให้มั่นใจได้ว่าผลิตภัณฑ์มีความเรียบร้อยและสวยงาม ประตูตู้ถูกพ่นด้วยพลาสติกเคลือบ ทนทานต่อแรงกระแทกและทนต่อการกัดกร่อนได้ดี ระดับการป้องกันของตู้คือ IP4X (สามารถเปลี่ยนเป็นแผ่นเหล็กได้ตามความต้องการของลูกค้า)

●สวิตช์ของผลิตภัณฑ์นี้สามารถติดตั้งกับเซอร์กิตเบรกเกอร์สุญญากาศ VD4 ที่ผลิตโดยบริษัท ABB และสวิตช์โหลด Pxed ซีรีส์ C3 และยังสามารถติดตั้งเซอร์กิตเบรกเกอร์สุญญากาศซีรีส์ในประเทศได้หลากหลาย (เช่น VS1, VH1, VK, Zn28) ซึ่งสามารถทดแทนสินค้าจากต่างประเทศที่คล้ายคลึงกันได้

● ไม่ว่าจะเลือกเซอร์กิตเบรกเกอร์ประเภทใดก็ตาม ระยะห่างของฉนวนอากาศของตัวนำเปลือยสามารถรับประกันได้ว่ามากกว่า 125 มม. และฉนวนคอมโพสิตสามารถมากกว่า 60 มม. เซอร์กิตเบรกเกอร์ lts มีข้อดีเฉพาะคือมีอายุการใช้งานยาวนาน บำรุงรักษาน้อยลง และมีขนาดเล็ก

KYN28-12

สวิตช์เกียร์หุ้มโลหะ AC แบบถอดได้หุ้มเกราะ

สวิตช์เกียร์ได้รับการออกแบบตามสวิตช์เกียร์ที่ปิดด้วยโลหะใน GB3906-91 ดูรูปที่ 1 สำหรับคำอธิบายโครงสร้างของตู้สวิตช์: ตู้สวิตช์ประกอบด้วยตัวตู้แบบตายตัวและชิ้นส่วนที่สามารถถอดออกได้ (เรียกว่ารถเข็นขนาดเล็ก) กล่องหุ้มของตู้และแผ่นกั้นของแต่ละยูนิตเชื่อมต่อกันด้วยสลักเกลียว ระดับการป้องกันของกล่องสวิตช์เกียร์คือ IP4X และระดับการป้องกันของประตูห้องเบรกเกอร์คือ IP2X เมื่อประตูเปิดอยู่ ตู้สวิตช์สามารถติดตั้งรถเข็นขนาดเล็กสำหรับเบรกเกอร์สุญญากาศหรือสวิตช์โหลดคงที่ได้ มีสายขาเข้า (ขาออก) เหนือศีรษะ ช่องเสียบสายเคเบิล และโซลูชันการทำงานอื่นๆ สวิตช์เกียร์สามารถจัดเรียงเป็นตู้คู่ได้ กล่าวคือ การจัดเรียงสองแถวแบบหันหลังชนกันหรือหันหน้าเข้าหากัน

พารามิเตอร์ทางเทคนิค

พารามิเตอร์ทางเทคนิคของสวิตช์เกียร์

การติดตั้งสวิตช์เกียร์

ก. ย้ายสวิตช์เกียร์ไปยังตำแหน่งเฉพาะตามความต้องการทางวิศวกรรมและแบบร่าง หากมีสวิตช์เกียร์แถวยาว (เช่น สวิตช์เกียร์มากกว่า 10 ตัว) งานรวมควรเริ่มจากตำแหน่งตรงกลาง

ข. ใช้วิธีการขนส่งเฉพาะ เช่น รถเครนหรือรถยก ห้ามใช้ชะแลงลูกกลิ้งโดยเด็ดขาด

ค. นำรถเข็นขนาดเล็กของเซอร์กิตเบรกเกอร์ออกจากสวิตช์เกียร์แล้วเก็บไว้ที่อื่นเพื่อความปลอดภัย

ง. คลายสลักเกลียวยึดที่ด้านหน้าห้องโดยสาร และถอดแผ่นกั้นแนวตั้ง 9 ออก

จ. คลายสลักเกลียวยึดของแผ่นกั้นแนวนอน 19 ใต้ช่องเบรกเกอร์ และถอดฉากกั้นแนวนอนออก

ฉ. คลายและถอดแผ่นฐานออก 16.

ก. ถอดแผ่นปิด 1 และ 2 ออกจากชุดสายควบคุมทางด้านซ้ายของสวิตช์เกียร์ ถอดแผ่นปิดร่องควบคุมด้านหน้าขวาพร้อมๆ กัน

ชม. ติดตั้งสวิตช์เกียร์ทีละตัวบนพื้นฐาน รวมถึงแนวนอนและแนวตั้ง และความผิดปกติของการติดตั้งของสวิตช์เกียร์จะต้องไม่เกิน 2 มม.

I. เมื่อสวิตช์เกียร์ถูกรวมเข้าด้วยกันอย่างสมบูรณ์ (ต่อเข้าด้วยกัน) ก็สามารถเชื่อมต่อกับเหล็กช่องฐานด้วยสกรูฐานรากหรือเชื่อมอย่างแน่นหนากับเหล็กช่องฐานโดยการเชื่อมไฟฟ้า

ขนาดเค้าร่างของตู้สวิตช์

KYN28-12

คำแนะนำการสั่งซื้อ

กรุณาระบุเมื่อสั่งซื้อ:

● หมายเลขโซลูชันวงจรหลัก วัตถุประสงค์ ไดอะแกรมระบบบรรทัดเดียว ไดอะแกรมการจัดเรียง และไดอะแกรมเค้าโครงห้องแจกจ่าย

● ข้อกำหนดสำหรับฟังก์ชันการควบคุม การวัด และการป้องกันของสวิตช์เกียร์และอุปกรณ์ล็อคและอุปกรณ์อัตโนมัติอื่นๆ

● ประเภท ข้อกำหนด และปริมาณของส่วนประกอบทางไฟฟ้าในสวิตช์เกียร์

● หากจำเป็นต้องมีการเชื่อมต่อแบบบัสเทรย์ระหว่างสวิตช์เกียร์หรือตู้สายขาเข้า ต้องจัดเตรียมข้อมูลเฉพาะ เช่น ความสามารถในการรับการจัดอันดับของถาดบัส ช่วงของบัสเทรย์ และความสูงจากพื้นดิน

● สวิตช์เกียร์ที่ใช้ในสภาพแวดล้อมพิเศษควรมีรายละเอียดเมื่อสั่งซื้อ

● ข้อกำหนดพิเศษอื่นๆ
