XGN2-12 ประเภทกล่องสวิตช์เกียร์ปิดด้วยโลหะคงที่

ในฐานะผู้ผลิตสวิตช์เกียร์ปิดโลหะชนิดกล่อง XGN2-12 การเน้นความคุ้มค่าของเราทำให้มั่นใจได้ว่าลูกค้าจะได้รับผลิตภัณฑ์คุณภาพสูงโดยไม่กระทบต่องบประมาณ สวิตช์เกียร์ปิดด้วยโลหะชนิดกล่องโดย Keeya เป็นตัวอย่างความทุ่มเทของเราในการจัดหาโซลูชันที่ประหยัดแต่แข็งแกร่ง ทำให้เป็นตัวเลือกที่ต้องการสำหรับผู้ที่กำลังมองหาโซลูชันสวิตช์เกียร์ราคาไม่แพงและเชื่อถือได้ในการใช้งานที่หลากหลาย

HXGN15-12 ชนิดกล่องยูนิตหลักวงแหวนปิดโลหะ Pxed (เรียกสั้น ๆ ว่ายูนิตหลัก) เหมาะสำหรับระบบไฟฟ้า AC 50Hz, 12kV ที่ใช้กันอย่างแพร่หลายในเครือข่ายวงแหวนเคเบิลชั่วร้ายของอุตสาหกรรมและขั้วจ่ายไฟ เหมาะอย่างยิ่งสำหรับสถานีย่อยรองขนาดเล็ก สถานีเปลี่ยน การกระจายที่อยู่อาศัยในเมือง สถานประกอบการอุตสาหกรรมและเหมืองแร่ ห้างสรรพสินค้า สนามบิน รถไฟใต้ดิน การผลิตพลังงานลม โรงพยาบาล สนามกีฬา ทางรถไฟ และสถานที่อื่น ๆ

สภาพการบริการ

● ระดับความสูง: ≤ 1,000 ม. (สามารถระบุข้อกำหนดพิเศษได้เมื่อสั่งซื้อ ปัจจุบันมี 6 กลุ่มที่ทำงานที่ระดับความสูง 5200 ม.)

● อุณหภูมิแวดล้อม: -35°C ~+45°C ความแตกต่างของอุณหภูมิเฉลี่ยรายวันสูงสุด ≤ 25°C ความชื้นสัมพัทธ์เฉลี่ยรายวันจะต้องไม่เกิน 95% และความชื้นสัมพัทธ์เฉลี่ยรายเดือนจะต้องไม่เกิน 90%

● ความสามารถในการรับแผ่นดินไหว: 8 องศา

● แทนที่ไม่มีการสั่นสะเทือนและการกระแทกอย่างรุนแรง และไม่มีอันตรายจากการกัดกร่อนของสารเคมีหรือการระเบิด

มาตรฐานผู้บริหาร

● GB3906-2006 สวิตช์เกียร์และเกียร์ควบคุมที่หุ้มด้วยโลหะแบบกระแสสลับสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6kV ขึ้นไปและรวมถึง 40.5kV

● IEC 60298 A.C. สวิตช์เกียร์และเกียร์ควบคุมที่หุ้มด้วยโลหะสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 1kV ขึ้นไปและรวมถึง 52 kV

● GB/T 11022-2011 ข้อกำหนดทั่วไปสำหรับมาตรฐานสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม

คุณลักษณะของผลิตภัณฑ์

รูปลักษณ์สวยงามและกะทัดรัด ระดับการป้องกันของเปลือกมากกว่า IP3X หลังจากประกอบตู้

● อุปกรณ์ด้านบนและด้านล่างเป็นแบบโมดูลาร์ และติดตั้งและบำรุงรักษาได้ง่าย

● ชั้นวางของตู้ใช้โครงสร้างแบบตรึงเพื่อให้มั่นใจถึงความแข็งแรงของตู้

● ห้องแรงดันไฟฟ้าต่ำแบบบูรณาการสำหรับการติดตั้งส่วนประกอบรองและห้องมิเตอร์ที่ขยายได้สำหรับการติดตั้งหน่วยป้องกันรองเพิ่มเติม มีช่องระบายแรงดันสำหรับติดตั้ง

● lt ใช้สวิตช์โหลดที่ไม่ต้องบำรุงรักษาที่หุ้มฉนวนแก๊ส SF6 พร้อมประสิทธิภาพและความน่าเชื่อถือที่ประหยัดดี ใช้งานง่าย

● ด้วยอุปกรณ์เชื่อมต่อแบบป้องกันล่วงหน้าที่สมบูรณ์ ประสิทธิภาพการติดตั้งสูง

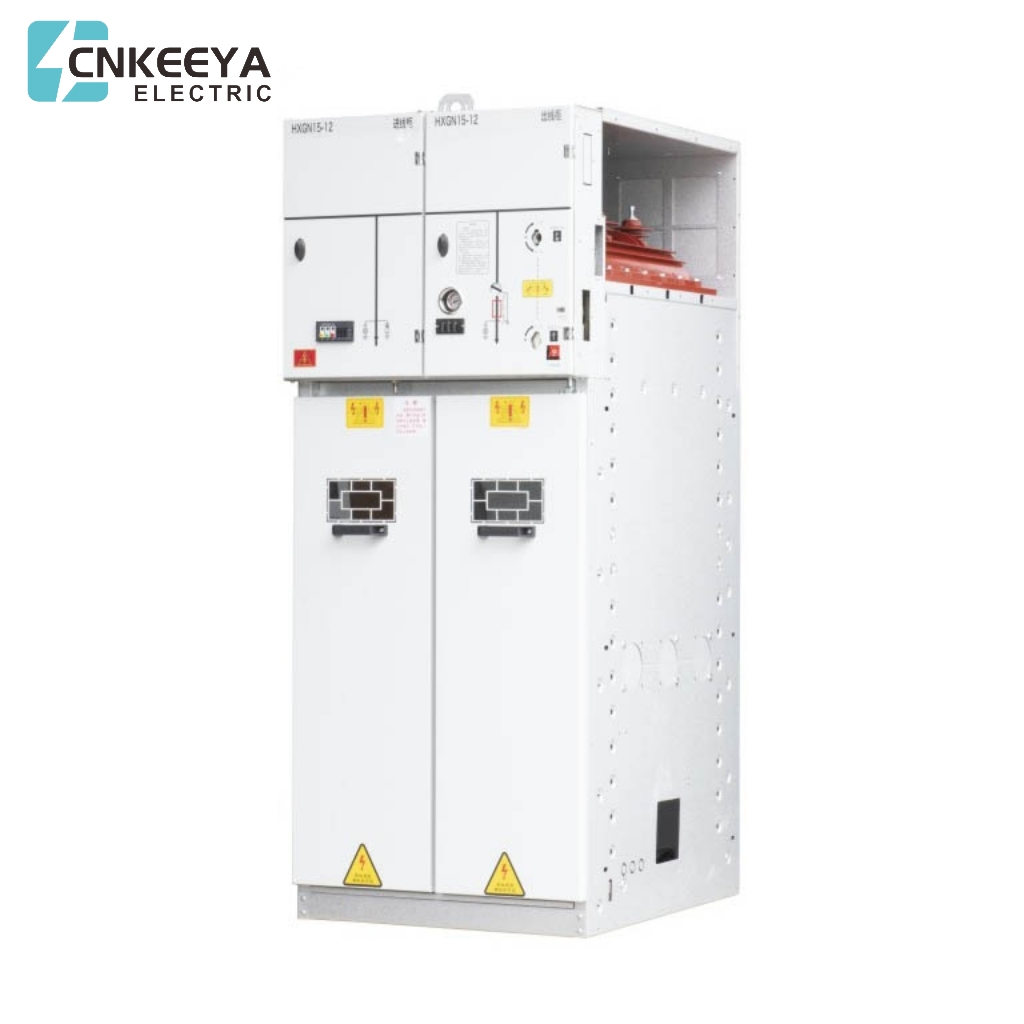

HXGN15-12

สวิตช์เกียร์แบบปิดด้วยโลหะชนิดกล่อง

โครงสร้างผลิตภัณฑ์

● โครงสร้างโดยรวม

● ยูนิตหลักของวงแหวนประกอบด้วยห้องบัส สวิตช์โหลด (หรือห้องเบรกเกอร์) ห้องเคเบิล เครื่องจักรทำงาน กลไกที่เชื่อมต่อกัน และห้องควบคุมแรงดันไฟฟ้าต่ำ รวมถึงวงจรการวัดหรือการวัดแสง แต่ละช่องจะถูกคั่นด้วยแผ่นเหล็กเพื่อหลีกเลี่ยงไม่ให้ห้องที่อยู่ติดกันเสียหาย

● ห้องรถบัส

ห้องรถบัสถูกจัดเรียงไว้ที่ส่วนบนของสวิตช์เกียร์ โดยที่บัสหลักเชื่อมต่อเข้าด้วยกันและวิ่งผ่านสวิตช์เกียร์ทั้งแถว บัสถูกจัดเรียงในแนวนอนและสามารถขยายได้ง่าย

● ห้องสวิตช์หลัก

ก. ห้องสวิตช์โหลด: มีสวิตช์โหลดในห้องสวิตช์ เปลือกของสวิตช์โหลดทำจากอีพอกซีเรซิน เติมด้วยก๊าซ SF6 เป็นตัวกลางในการดับเพลิงและเป็นฉนวน ที่ปลายชั้นนำของเพลาปฏิบัติการ มีฝาท้ายพลาสติกขึ้นรูปแบบกดร้อนโปร่งใสสองอัน ซึ่งสามารถสังเกตสถานะของการสัมผัสได้ เครื่องวัดความหนาแน่นของก๊าซ SF6 หรือเครื่องวัดความหนาแน่นของก๊าซพร้อมหน้าสัมผัสสัญญาณเตือนสามารถติดตั้งได้ในห้องสวิตช์ตามความต้องการของลูกค้า

ข ห้องเบรกเกอร์: ห้องเบรกเกอร์ตั้งอยู่ตรงกลางของสวิตช์เกียร์ ซึ่งสามารถติดตั้งเบรกเกอร์วงจรสุญญากาศแบบพิเศษหรือเบรกเกอร์วงจร SF6 ได้ตามความต้องการของลูกค้า ความสามารถในการทำลายสามารถตอบสนองการสลับปกติและการทำงานของเครือข่ายสาขา และการทำลายกระแสไฟฟ้าของการลัดวงจร ฯลฯ ภายใต้สถานการณ์พิเศษ เบรกเกอร์วงจรสุญญากาศเหมาะอย่างยิ่งสำหรับระบบเครือข่ายที่ใช้บ่อย เบรกเกอร์มีกลไกการทำงานของสปริงพร้อมฟังก์ชันการปิดใหม่ การทำงานที่เชื่อถือได้ และอายุการใช้งานยาวนาน

● ห้องเคเบิล

ช่องใส่สายเคเบิลส่วนใหญ่จะใช้สำหรับการเชื่อมต่อสายเคเบิล เพื่อให้สามารถเชื่อมต่อสายเคเบิลแบบคอร์เดียวหรือสามคอร์ด้วยบันทึกสายเคเบิลที่ไม่มีการป้องกันที่ง่ายที่สุด ในเวลาเดียวกัน มีพื้นที่เพียงพอสำหรับรองรับตัวป้องกันฟ้าผ่า หม้อแปลงกระแส และสวิตช์กราวด์ที่ต่ำกว่า ตามการออกแบบมาตรฐาน ประตูสวิตช์เกียร์มีหน้าต่างสังเกตและอุปกรณ์เชื่อมต่อเพื่อความปลอดภัย และแผ่นด้านล่างของห้องเคเบิลมีฝาปิดซีลและแคลมป์ยึดสายเคเบิลพร้อมขายึดขนาดที่เหมาะสม กรอบประตูหน้าของแผ่นด้านล่างของห้องเคเบิลสามารถถอดออกได้เพื่ออำนวยความสะดวกในการติดตั้งสายเคเบิล

● กลไกการทำงาน กลไกประสาน และห้องควบคุมแรงดันต่ำ ห้องแรงดันต่ำที่มีลูกโซ่ยังทำหน้าที่เป็นแผงควบคุม ห้องแรงดันต่ำมีกลไกการทำงานของสปริงพร้อมตัวบ่งชี้ตำแหน่งและอุปกรณ์เชื่อมต่อทางกล นอกจากนี้ยังสามารถติดตั้งหน้าสัมผัสเสริม ทริปคอยล์ กลไกทริปฉุกเฉิน อุปกรณ์แสดงผลสดแบบคาปาซิทีฟ กุญแจล็อค และอุปกรณ์ควบคุมไฟฟ้า ขณะเดียวกันห้องไฟฟ้าแรงต่ำ สามารถใช้ติดตั้งวงจรควบคุม อุปกรณ์บันทึก และรีเลย์ป้องกันได้ สวิตช์เกียร์กว้าง 750 มม. มีห้องแรงดันไฟฟ้าต่ำสองห้องที่เหมือนกัน ซึ่งสามารถติดตั้งอุปกรณ์เสริมเพิ่มเติมได้

พารามิเตอร์ทางเทคนิค

ขนาดเค้าร่าง

แผนภาพโครงสร้าง

1. กลไกการทำงาน

2. สวิตช์โหลด

3. ตัวตู้

4.ห้องเครื่องดนตรี

5. SF6 โวลต์มิเตอร์

6. ข้อบ่งชี้ไฟฟ้าแรงสูง

7. ฟิวส์

8. สวิตช์กราวด์ล่าง

คำแนะนำการสั่งซื้อ

กรุณาระบุเมื่อสั่งซื้อ:

● ควรระบุข้อมูลทางเทคนิคต่อไปนี้เมื่อสั่งซื้อ

● หมายเลขโซลูชันการเดินสายหลัก วัตถุประสงค์และการวาดระบบบรรทัดเดียว แรงดันไฟฟ้า กระแสไฟที่กำหนด กระแสไฟลัดวงจรที่กำหนด การวาดโครงร่างห้องแจกจ่าย และการวาดการจัดตู้สวิตช์ ฯลฯ

● ข้อกำหนดสำหรับฟังก์ชันการควบคุม การวัด และการป้องกันของสวิตช์เกียร์ ตลอดจนข้อกำหนดและแผนผังสำหรับอุปกรณ์ล็อคและอุปกรณ์อัตโนมัติอื่นๆ รุ่น ข้อมูลจำเพาะ และปริมาณของส่วนประกอบไฟฟ้าหลักในสวิตช์เกียร์

● เมื่อใช้สวิตช์เกียร์ในสภาวะแวดล้อมพิเศษ ควรระบุเมื่อสั่งซื้อ

● ต้องอธิบายข้อกำหนดพิเศษอื่นๆ และเจรจาโดยละเอียดเป็นลายลักษณ์อักษรก่อนสั่งซื้อ

ภาพรวมผลิตภัณฑ์

เพิ่มความจุของหม้อแปลงหลักและปรับปรุงความสามารถในการจ่ายไฟของสถานีย่อย

ปรับปรุงความสามารถในการส่งกำลังของสายจำหน่ายและลดจำนวนสายจำหน่าย

เพิ่มรัศมีแหล่งจ่ายไฟของสายแรงดันไฟฟ้าปานกลาง

ปรับปรุงคุณภาพการจ่ายไฟของโครงข่ายไฟฟ้าแรงดันปานกลาง

ลดการสูญเสียพลังงานของโครงข่ายไฟฟ้าแรงดันปานกลาง

ประหยัดโลหะที่ไม่ใช่เหล็กและทรัพยากรที่ดิน

แบบอย่างและความหมาย

สภาพการบริการ

● ระดับความสูง: ≤1000ม อุณหภูมิแวดล้อม: อุณหภูมิแวดล้อมสูงสุด +40 ℃, อุณหภูมิแวดล้อมต่ำสุด -35 ℃, ความแตกต่างของอุณหภูมิสูงสุดรายวัน 25 ℃;

● ความชื้นสัมพัทธ์: ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95% ความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≤90%

● ความรุนแรงของแผ่นดินไหว: 8 องศา;

ความถี่ของระบบ: 50HZ;

อัตราการรั่วไหลประจำปีของ SF6: ≤0.1%;

เกรดการป้องกันสิ่งที่แนบมา: IP3X;

● หมายเหตุ: เมื่อสั่งซื้อผลิตภัณฑ์นี้นอกเหนือจากเงื่อนไขข้างต้น โปรดปรึกษากับบริษัทของเรา

มาตรฐานผู้บริหาร

● GB/T156 แรงดันไฟฟ้ามาตรฐาน

● GB 311.1 การประสานงานของฉนวน - ส่วนที่ 1: คำจำกัดความ หลักการ และกฎเกณฑ์

● GB 38043.6kV~40.5kV สวิตช์ไฟฟ้ากระแสสลับแรงดันสูงสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6kV และน้อยกว่า 40.5kV GB 3906 สวิตช์เกียร์และเกียร์ควบคุมที่หุ้มด้วยโลหะกระแสสลับสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6kV และสูงถึงและรวมถึง 40.5kV;

● GB/T 11022 ข้อกำหนดทั่วไปสำหรับมาตรฐานสวิตช์เกียร์และเกียร์ควบคุมไฟฟ้าแรงสูง

● GB/T 12,022 ซัลเฟอร์เฮกซาฟิยูโอไรด์สำหรับใช้ในอุตสาหกรรม

● GB16926 ชุดฟิวส์สวิตช์กระแสสลับแรงดันสูง

● DL/T 404 แผงสวิตช์เกียร์ไฟฟ้าแรงสูง AC ในร่ม ยูนิตหลักวงแหวนปิดด้วยโลหะทั้งหมด

พารามิเตอร์ทางเทคนิค

หมายเหตุ: กระแสไฟที่กำหนดของการรวมสวิตช์-ฟิวส์ใช้สำหรับอุปกรณ์รวมที่สมบูรณ์ของสวิตช์โหลดและฟิวส์ที่เลือก ข้อมูลภายนอกวงเล็บอ้างอิงถึงระบบกราวด์จุดที่เป็นกลางผ่านความต้านทานต่ำ และข้อมูลภายในวงเล็บอ้างอิงถึงการต่อกราวด์จุดที่เป็นกลางหรือระบบที่ไม่มีการต่อกราวด์ผ่านคอยล์ปราบปรามส่วนโค้ง

ยูนิตหลักวงแหวนปิดด้วยโลหะทั้งหมด

ขนาดเค้าร่าง

แผนภาพโครงร่างของตู้สายเข้า (ออก)

บันทึก:

1.ความลึกระบุของตู้สวิตช์รวมถึงขอบด้านนอกทั้งหมดของแผงประตู (ไม่รวมองค์ประกอบนูน ล็อค หมุด และส่วนนูนของแผงประตู)

2. ความสูงที่กำหนดของตู้สวิตช์รวมถึงขอบด้านนอกของหัวทั้งหมด (ไม่รวมวงแหวนนูน)
