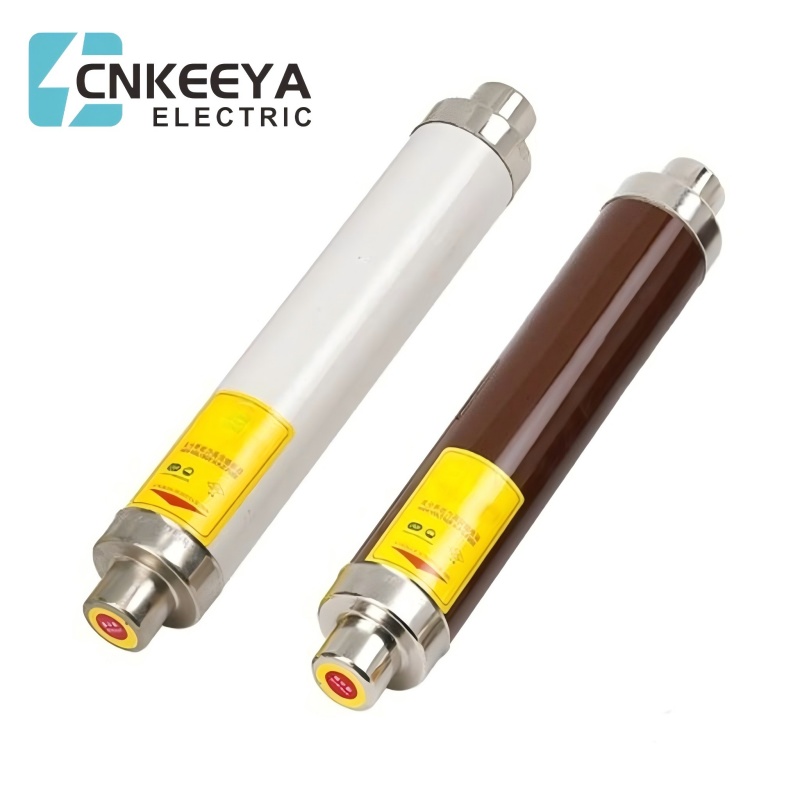

ฟิวส์แรงดันสูง DIN ฟิวส์จำกัดกระแส XRNT 63A HRC ฟิวส์ IEC60282 12KV 24KV 36kv

ฟิวส์แรงดันสูง DIN ฟิวส์จำกัดกระแส XRNT 63A HRC ฟิวส์ IEC60282 12KV 24KV 36kv

ฟิวส์ HRC (ฟิวส์ความจุการแตกร้าวสูง) เป็นฟิวส์ชนิดหนึ่งที่ลวดฟิวส์ส่งกระแสไฟฟ้าลัดวงจรในช่วงเวลาที่กำหนด

หากเกิดความผิดปกติในวงจรก็จะระเบิด ฟิวส์ HRC ทำด้วยแก้ว ไม่เช่นนั้นจะมีสารประกอบเคมีชนิดอื่น ตัวฟิวส์สามารถปิดได้อย่างแน่นหนาเพื่อหลีกเลี่ยงอากาศจากชั้นบรรยากาศ ที่ทั้งสองด้านของฟิวส์ กล่องหุ้มเซรามิกทำด้วยฝาโลหะซึ่งเชื่อมด้วยลวดเงินที่หลอมละลายได้ กล่องหุ้มประกอบด้วยช่องว่างบางส่วนที่ล้อมรอบด้วยลวดหรือเป็นส่วนประกอบของฟิวส์

ในสภาวะปกติ การไหลของกระแสผ่านฟิวส์ไม่ได้ให้พลังงานเพียงพอที่จะทำให้องค์ประกอบอ่อนตัวลง ถ้ากระแสไฟฟ้าขนาดใหญ่ไหลผ่านฟิวส์ จะทำให้องค์ประกอบของฟิวส์ละลายก่อนที่กระแสไฟลัดจะถึงจุดไคลแม็กซ์

เมื่อฟิวส์อยู่ในสภาวะโอเวอร์โหลด องค์ประกอบของฟิวส์จะไม่หลุดออกมา อย่างไรก็ตาม หากเกิดสภาวะนี้เป็นเวลานาน วัสดุเช่นยูเทคทิคจะละลายและแตกองค์ประกอบของฟิวส์ เมื่อฟิวส์อยู่ในสภาวะลัดวงจร ชิ้นส่วนบาง ๆ ของส่วนประกอบฟิวส์ที่มีพื้นที่น้อยจะละลายอย่างรวดเร็วและจะแตกก่อนวัสดุยูเทคติก

นี่คือเหตุผลในการให้ข้อจำกัดภายในองค์ประกอบของฟิวส์ HRC

โครงสร้างฟิวส์ HRC ประกอบด้วยวัสดุที่มีตัวทนความร้อนสูงเช่นเซรามิก ตัวเรือนเซรามิกนี้มีฝาปิดปลายโลหะที่เชื่อมผ่านองค์ประกอบที่มีกระแสเงิน

พื้นที่ภายในของตัวฟิวส์เต็มไปด้วยวัสดุผงเติม วัสดุที่ใช้ในที่นี้คือ ควอตซ์ ปูนปลาสเตอร์ของปารีส ฝุ่น หินอ่อน ชอล์ก ฯลฯ นี่คือเหตุผลที่กระแสน้ำไม่สามารถให้ความร้อนมากเกินไปได้ ความร้อนที่เกิดขึ้นทำให้องค์ประกอบที่หลอมละลายกลายเป็นไอ ปฏิกิริยาเคมีจะเกิดขึ้นระหว่างกำลังเติมกับไอเงินส่งผลให้วัสดุมีความต้านทานสูงช่วยลดส่วนโค้งภายในฟิวส์

โดยทั่วไป ทองแดงหรือเงินจะถูกใช้เป็นส่วนประกอบฟิวส์เนื่องจากมีความต้านทานจำเพาะต่ำ โดยปกติองค์ประกอบนี้จะมีตั้งแต่สองส่วนขึ้นไป โดยปกติส่วนประกอบฟิวส์จะมีตั้งแต่สองส่วนที่เชื่อมต่อกันผ่านข้อต่อดีบุก จุดหลอมเหลวของดีบุกอยู่ที่ 2,400 C ซึ่งน้อยกว่าจุดหลอมเหลวของเงินที่ 980°C ดังนั้นจุดหลอมเหลวของข้อต่อดีบุกจึงทำให้ฟิวส์ไม่รับอุณหภูมิสูงในสภาวะไฟฟ้าลัดวงจรและสภาวะโอเวอร์โหลด
