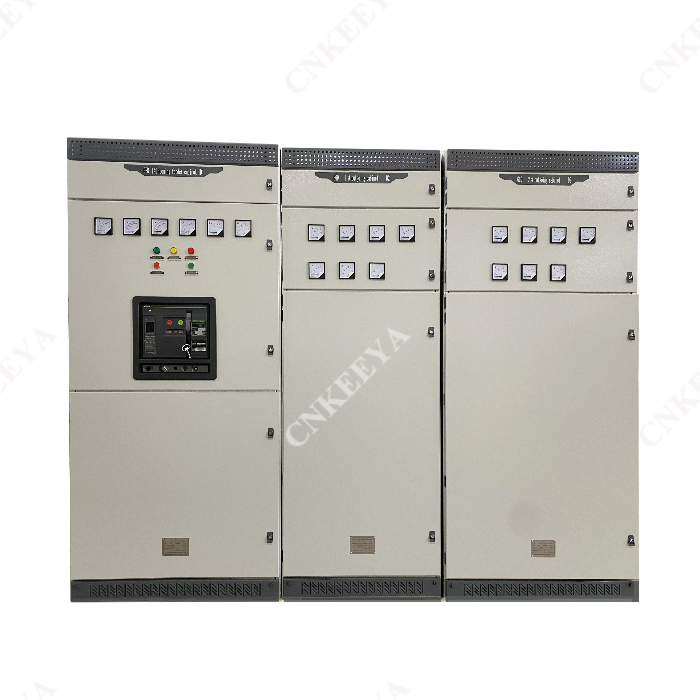

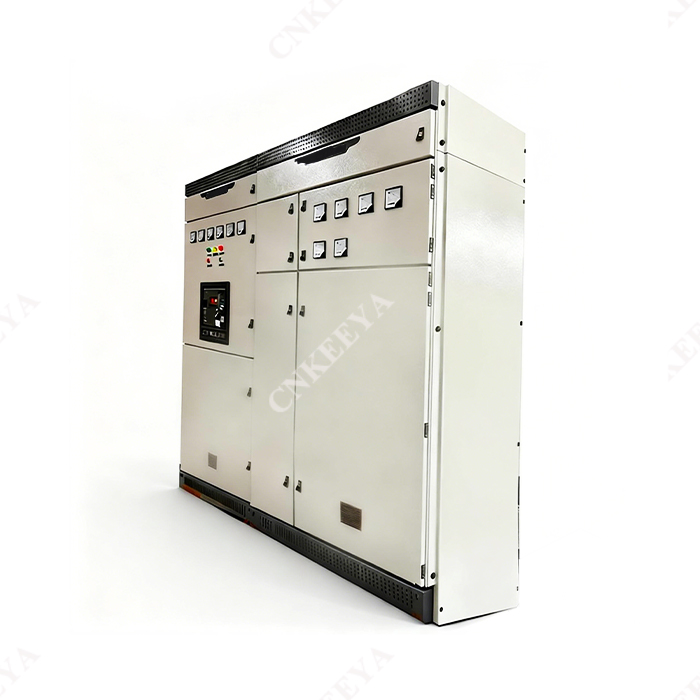

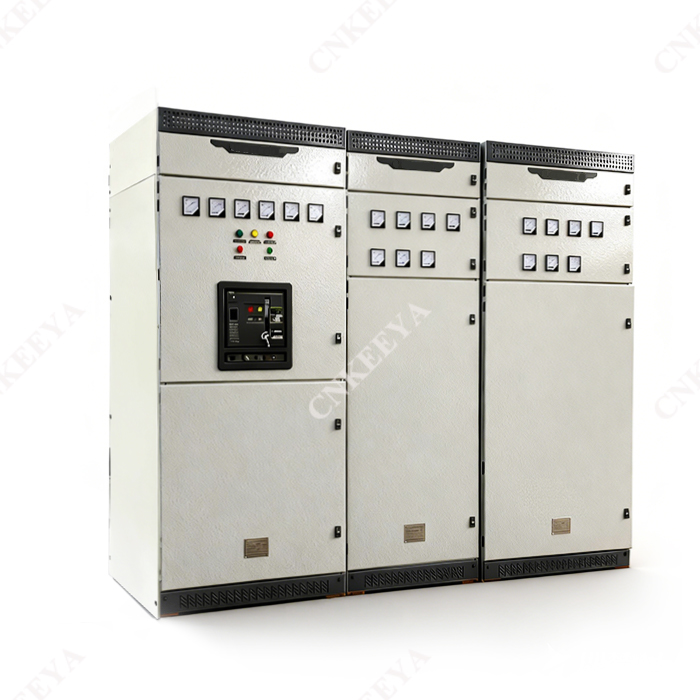

ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD

ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD ได้รับการออกแบบให้มีความแม่นยำและเชื่อถือได้ โดยทำหน้าที่เป็นหลักสำคัญในระบบจำหน่ายไฟฟ้า แสดงให้เห็นถึงความมุ่งมั่นของ CNKEEYA ในการตอบสนองและเหนือกว่ามาตรฐานอุตสาหกรรม ในฐานะพันธมิตรที่เชื่อถือได้ในภาคสนาม ตู้จ่ายไฟ AC แรงดันต่ำของ CNKEEYA มอบโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับการใช้งานที่หลากหลาย ซึ่งมีส่วนช่วยให้โครงสร้างพื้นฐานทางไฟฟ้ามีความทนทาน

ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD AC เหมาะสำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย กิจการเหมืองแร่ และผู้ใช้ไฟฟ้าอื่นๆ ที่มี AC 50H แรงดันไฟฟ้าใช้งานพิกัด 380V และกระแสไฟทำงานพิกัด 3150A ในระบบจำหน่าย ใช้สำหรับการแปลงพลังงาน การกระจาย และการควบคุมอุปกรณ์ไฟฟ้า แสงสว่าง และอุปกรณ์จำหน่าย

ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD AC ได้รับการออกแบบตามข้อกำหนดของหน่วยงานระดับสูงของกระทรวงพลังงาน เช่นเดียวกับผู้ใช้ไฟฟ้าและแผนกการออกแบบ ขึ้นอยู่กับความปลอดภัย ความประหยัด ความมีเหตุผล และความน่าเชื่อถือ ตู้จำหน่ายไฟฟ้าแรงต่ำแบบใหม่ที่ออกแบบตามหลักการของ ผลิตภัณฑ์มีคุณลักษณะของความสามารถในการทำลายสูง ความเสถียรแบบไดนามิกและทางความร้อนที่ดี โซลูชันทางไฟฟ้าที่ยืดหยุ่น การผสมผสานที่สะดวก ซีรีส์ต่างๆ การปฏิบัติจริงที่แข็งแกร่ง โครงสร้างใหม่ และระดับการป้องกันสูง สามารถใช้เป็นผลิตภัณฑ์ที่ได้รับการอัพเดตสำหรับสวิตช์เกียร์แรงดันต่ำ

ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD AC เป็นไปตามมาตรฐานเช่น IEC439 "สวิตช์เกียร์แรงดันต่ำและอุปกรณ์ควบคุม" และ GB7251 "สวิตช์เกียร์แรงดันต่ำ"

สภาพการบริการ

● อุณหภูมิอากาศแวดล้อมต้องไม่สูงกว่า +40 ℃ ไม่ต่ำกว่า -5 ℃ และอุณหภูมิเฉลี่ยภายใน 24 ชม. จะต้องไม่สูงกว่า +35 ℃

● สำหรับการติดตั้งและใช้งานภายในอาคาร ความสูงของสถานที่ใช้งานจะต้องไม่เกิน 2,000 ม.

● ความชื้นสัมพัทธ์ของอากาศโดยรอบไม่เกิน 50% เมื่ออุณหภูมิสูงสุดคือ +40°C และควรปล่อยให้อุณหภูมิสัมพัทธ์มากขึ้นที่อุณหภูมิต่ำกว่า (เช่น:90% ที่ +20°C ) โดยคำนึงถึงความเป็นไปได้ที่อุณหภูมิจะเปลี่ยนแปลงในบางครั้งจะทำให้เกิดการควบแน่น

● เมื่อติดตั้งอุปกรณ์แล้ว ความเอียงกับระนาบแนวตั้งไม่ควรเกิน 5°;

● ควรติดตั้งอุปกรณ์ในสถานที่ที่ไม่มีการสั่นสะเทือน การกระแทก และการกัดกร่อนอย่างรุนแรง

● เมื่อผู้ใช้มีข้อกำหนดพิเศษ ก็สามารถแก้ไขได้ด้วยการปรึกษาหารือกับผู้ผลิต

ประสิทธิภาพทางไฟฟ้า

พารามิเตอร์ทางไฟฟ้าพื้นฐาน

จีจีดี ตู้จำหน่ายไฟฟ้าแรงดันต่ำ AC

โซลูชันวงจรหลัก

วงจรหลักของตู้ GGD มีโซลูชัน 129 โซลูชันที่ได้รับการออกแบบโดยมีข้อกำหนดทั้งหมด 298 รายการ (ไม่รวมโซลูชันและข้อกำหนดที่ได้มาจากการเปลี่ยนแปลงการทำงานของวงจรเสริมและการเปลี่ยนแปลงแรงดันไฟฟ้าควบคุม)

โดยที่โซลูชัน GGD1 ประเภท 49 นั้นมีอยู่ในข้อกำหนด 123 รายการ

โซลูชัน GGD2 ประเภท 53 มีจำเพาะ 107 รายการ

โซลูชัน GGD3 ประเภท 27 มีจำเพาะ 68 รายการ

โซลูชันวงจรหลักได้รับการคัดเลือกโดยการขอความคิดเห็นจากแผนกออกแบบและผู้ใช้ส่วนใหญ่ และได้เพิ่มโซลูชันที่โรงไฟฟ้าต้องการแล้ว พิกัดกระแสสูงถึง 3150A เหมาะสำหรับการเลือกหม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 2000kVA และต่ำกว่า นอกจากนี้ ตู้ชดเชยตัวเก็บประจุ GGJ1 และ GGJ2 ยังได้รับการออกแบบมาเพื่อตอบสนองความต้องการการชดเชยพลังงานรีแอกทีฟ โดยมีโซลูชันวงจรหลัก 4 โซลูชันและข้อกำหนดเฉพาะทั้งหมด 12 รายการ

โซลูชันวงจรเสริม

การออกแบบวงจรเสริมมีให้เลือกใช้ 2 ส่วน ได้แก่ แผนการจ่ายไฟและโรงงานผลิตไฟฟ้า ในตู้ GGD มีพื้นที่เพียงพอสำหรับติดตั้งส่วนประกอบรอง ในเวลาเดียวกัน หม้อแปลงกระแส LMZ3D แบบพิเศษได้รับการพัฒนาเพื่อตอบสนองความต้องการของโรงไฟฟ้าและผู้ใช้พิเศษเมื่อจำเป็นต้องมีการป้องกันรีเลย์ที่แนบมา

รถบัสหลัก

เมื่อพิจารณาอัตราส่วนราคาและความเป็นไปได้ในการเปลี่ยนทองแดงด้วยอะลูมิเนียม สามารถใช้บัสอะลูมิเนียมตัวเดียวได้เมื่อกระแสไฟที่กำหนดคือ 1500A และต่ำกว่า และใช้บัสทองแดงคู่เมื่อกระแสไฟที่กำหนดมากกว่า 1500A ผู้ผลิตจะผลิตต้นแบบและ "ผ่าน" การทดสอบประเภทตามระเบียบนี้ แน่นอนว่าผู้ผลิตยังสามารถเปลี่ยนบัสอะลูมิเนียมด้วยบัสทองแดงที่มีความสามารถในการรองรับกระแสไฟเท่ากันตามที่ผู้ใช้ต้องการ พื้นผิวที่ทับซ้อนกันของบัสทั้งหมดได้รับการบำบัดด้วยกระบวนการเคลือบดีบุก

การเลือกใช้ส่วนประกอบทางไฟฟ้า

(1) ตู้ GGD ส่วนใหญ่ใช้ส่วนประกอบไฟฟ้าขั้นสูงที่สามารถผลิตได้จำนวนมากในประเทศจีน ขณะเดียวกันก็ยังคงรักษาคุณสมบัติบางอย่างของผลิตภัณฑ์เก่าเช่น DZ10D,DZ20 ฯลฯ ภายใต้สมมติฐานของการพิจารณาความเป็นไปได้อย่างเต็มที่ตามหลักการทางเศรษฐกิจและสมเหตุสมผล สินค้าล้าสมัยไม่ได้ใช้อีกต่อไป

(2) สวิตช์มีดแบบหมุน HD13BX และ HS13BX เป็นส่วนประกอบพิเศษที่ออกแบบมาเพื่อตอบสนองความต้องการของโครงสร้างที่เป็นเอกลักษณ์ของตู้ GGD โดยจะเปลี่ยนโหมดการทำงานของกลไกและรักษาข้อดีของผลิตภัณฑ์เก่าไว้ เป็นส่วนประกอบทางไฟฟ้ารูปแบบใหม่ที่ใช้งานได้จริง

(3) แผนกออกแบบเลือกส่วนประกอบไฟฟ้าใหม่ที่มีประสิทธิภาพดีกว่าและเทคโนโลยีขั้นสูงตามที่ผู้ใช้ต้องการ เนื่องจากตู้ GGD มีความเป็นไปได้ในการติดตั้งที่ดี โดยทั่วไปจะไม่ทำให้เกิดปัญหาในการผลิตและการติดตั้งเนื่องจาก ส่วนประกอบไฟฟ้าที่ได้รับการปรับปรุง

(4) เพื่อปรับปรุงความเสถียรของไดนามิกของวงจรหลักให้ดียิ่งขึ้น จึงได้ออกแบบแคลมป์บัสรวมชนิด ZMJ และตัวรองรับฉนวนสำหรับตู้ GGD แคลมป์บัสทำจากวัสดุโลหะผสม PPO ที่มีความแข็งแรงสูงและทนทานต่อชื่อสูง มีความแข็งแรงของฉนวนสูง ประสิทธิภาพการดับไฟได้ดี และโครงสร้างที่เป็นเอกลักษณ์ สามารถรวมเข้ากับแคลมป์บัสเดี่ยวหรือแคลมป์บัสคู่ได้อย่างง่ายดายโดยการปรับ Building Block ส่วนรองรับฉนวนเป็นโครงสร้างแบบขึ้นรูปแบบปลอกที่มีต้นทุนต่ำและมีความแข็งแรงสูง ซึ่งช่วยแก้ไขข้อบกพร่องจากระยะห่างตามผิวฉนวนของผลิตภัณฑ์เก่าที่ไม่เพียงพอ

รูปร่างและขนาดการติดตั้ง

สินค้าครบชุด

บริษัทของเราจัดเตรียมเอกสารและเอกสารแนบต่อไปนี้เมื่อจัดหา:

● รายการบรรจุภัณฑ์

● การรับรองผลิตภัณฑ์

● คู่มือการใช้งาน

● รายงานการทดสอบจากโรงงาน

● ภาพวาดทางไฟฟ้าที่เกี่ยวข้อง

● กุญแจประตูตู้ ที่จับควบคุมการทำงาน และอะไหล่ที่ระบุในสัญญา
