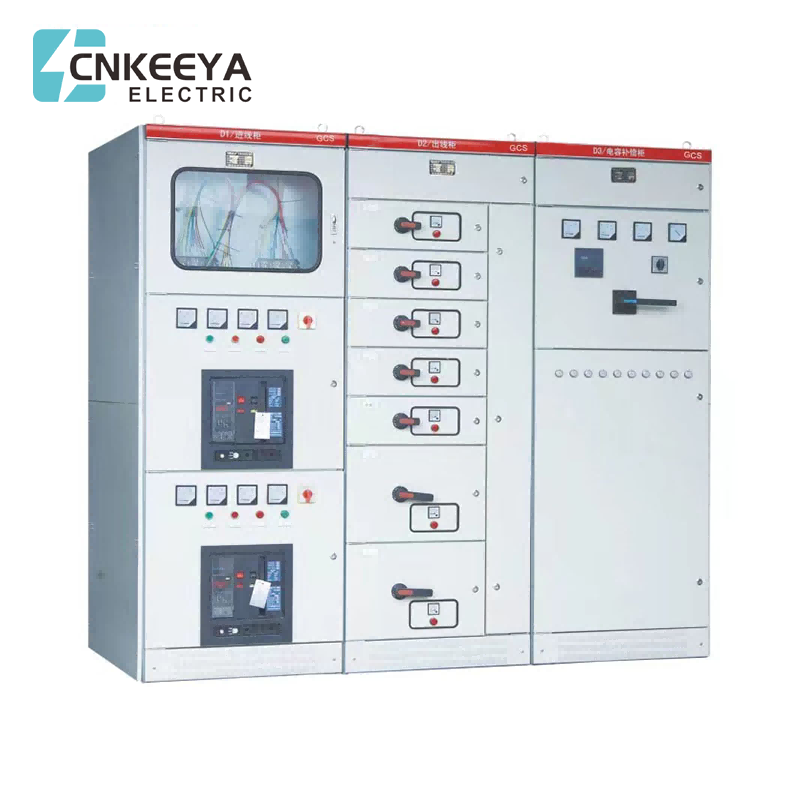

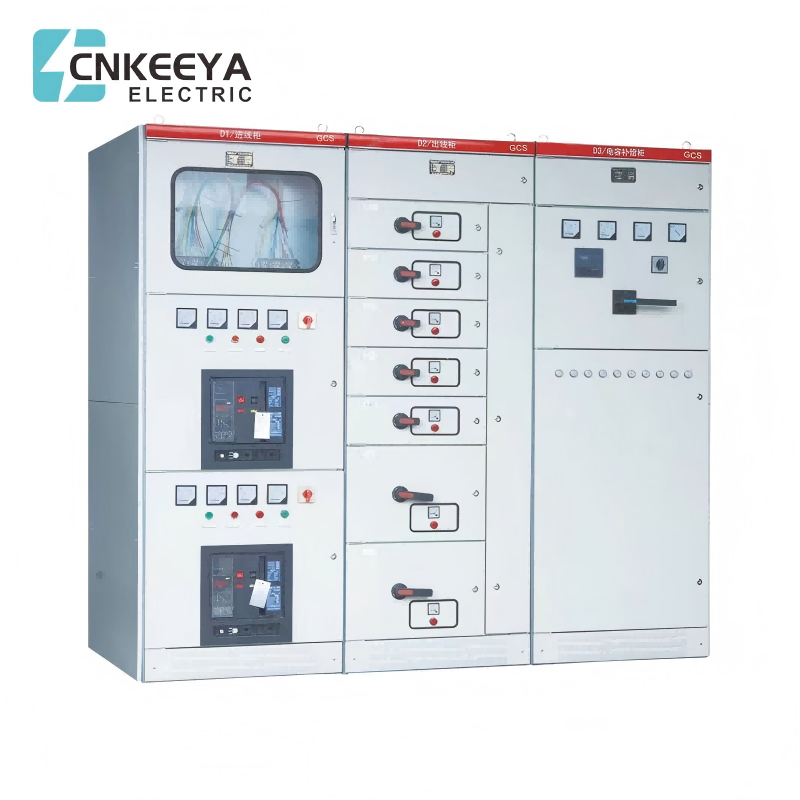

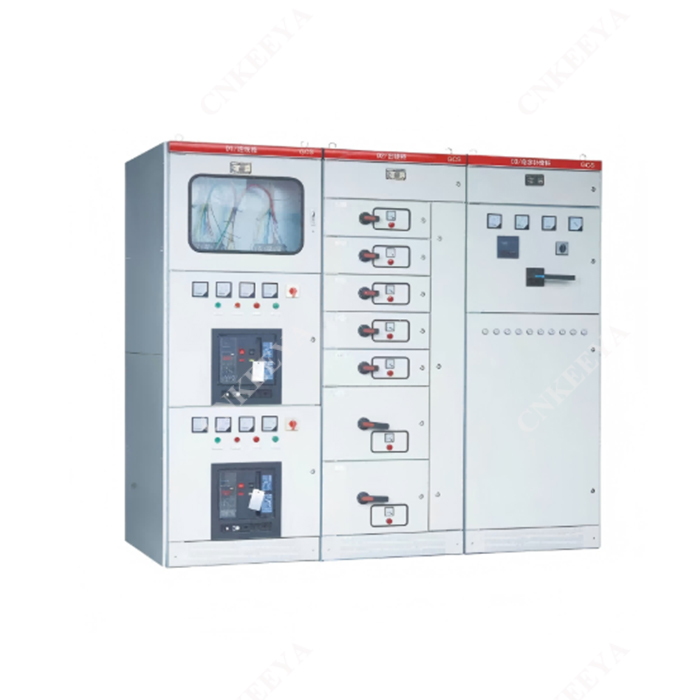

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS
  • สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCSสวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS

ในขอบเขตของการจำหน่ายไฟฟ้า Keeya จากจีนเป็นผู้นำด้วยสวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS โดยนำเสนอโซลูชันที่ปรับแต่งได้และทนทาน ความมุ่งมั่นของ Keeya ในการตอบสนองความต้องการเฉพาะของลูกค้านั้นเห็นได้ชัดเจนในการออกแบบซีรีส์ GCS ที่ปรับให้เหมาะสม เพื่อให้มั่นใจว่าสามารถเข้ากันได้กับความต้องการที่หลากหลาย โซลูชันสวิตช์เกียร์เหล่านี้มีชื่อเสียงในด้านโครงสร้างที่ทนทานและอายุการใช้งานยาวนาน เพิ่มความน่าเชื่อถือของระบบแรงดันไฟฟ้าต่ำ

แบบอย่าง: GCS

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS

Keeya เป็นโรงงานที่โดดเด่นและซัพพลายเออร์ที่เชื่อถือได้ มีความภาคภูมิใจในการผลิตสวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS ที่ล้ำสมัย ด้วยความมุ่งมั่นต่อนวัตกรรมและวิศวกรรมที่มีความแม่นยำ โรงงานของเรามีความเป็นเลิศในการสร้างโซลูชันสวิตช์เกียร์ขั้นสูงเหล่านี้ ซึ่งออกแบบมาเพื่อตอบสนองความต้องการที่เปลี่ยนแปลงไปของอุตสาหกรรมที่หลากหลาย ในฐานะซัพพลายเออร์ที่ทุ่มเท Keeya ให้ความสำคัญกับคุณภาพและการยึดมั่นตามมาตรฐานอุตสาหกรรม โดยนำเสนอสวิตช์เกียร์ GCS ที่ล้ำสมัยที่ช่วยให้มั่นใจในการกระจายและการควบคุมพลังงานที่มีประสิทธิภาพ Keeya ยังคงสร้างมาตรฐานด้านความน่าเชื่อถือ ความปลอดภัย และเทคโนโลยีสมัยใหม่ด้วยกลุ่มผลิตภัณฑ์สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS ใหม่ของเรา เลือก Keeya เป็นซัพพลายเออร์ของคุณเพื่อรับโซลูชันสวิตช์เกียร์ล่าสุด และสัมผัสกับอนาคตของระบบจำหน่ายไฟฟ้าขั้นสูงที่เชื่อถือได้

แอปพลิเคชันหลัก

อุปกรณ์ GCS เหมาะสำหรับระบบจำหน่ายไฟฟ้าในโรงไฟฟ้า ปิโตรเลียม เคมี สิ่งทอโลหะ อาคารสูง และอุตสาหกรรมอื่นๆ เป็นอุปกรณ์กระจายแรงดันต่ำครบชุด AC 50 (60) Hz สามเฟสพร้อมแรงดันไฟฟ้าพิกัด 380V (400V) (600V) และกระแสไฟพิกัด


สวิตช์เกียร์แบบถอดได้แรงดันไฟฟ้าต่ำซีรีส์นี้เป็นแบบตู้รวมที่ประกอบโดยโรงงาน (FBA) พร้อมโมดูลมาตรฐาน

สวิตช์เกียร์แบบถอดได้แรงดันไฟฟ้าต่ำซีรีส์นี้เหมาะสำหรับโรงไฟฟ้า สถานีย่อย อุตสาหกรรมปิโตรเคมี โลหะวิทยา การรีดเหล็ก การขนส่ง พลังงาน อุตสาหกรรมเบา สิ่งทอ และสถานประกอบการอุตสาหกรรมอื่น ๆ และพื้นที่อยู่อาศัย อาคารสูงและสถานที่อื่น ๆ และใช้สำหรับ การแปลง การกระจาย และการควบคุมพลังงานไฟฟ้าของระบบไฟฟ้ากำลังไฟฟ้ากระแสสลับ 50-60 เฮิรตซ์ ที่มีแรงดันไฟฟ้าใช้งานพิกัด 660V และต่ำกว่า

อุปกรณ์นี้เป็นไปตาม GB 7251.1 ชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุมเกียร์ - ส่วนที่ 1: ชุดทดสอบประเภทและทดสอบประเภทบางส่วนและมาตรฐานวิชาชีพระดับชาติและมาตรฐานสากล IEC 439-1


ดัชนีประสิทธิภาพ

การออกแบบอุปกรณ์เป็นไปตามมาตรฐานดังต่อไปนี้:

● IEC439-1 ชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม - ส่วนที่ 1: ชุดประกอบที่ทดสอบประเภทและทดสอบประเภทบางส่วน

● GB 7251 ชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม - ส่วนที่ 5 ส่วนประกอบสำหรับการกระจายพลังงานในเครือข่ายสาธารณะ

● สวิตช์เกียร์แบบถอดได้แรงดันต่ำ ZBK 36001


พารามิเตอร์ทางเทคนิคพื้นฐาน

(V) แรงดันไฟฟ้าของวงจรหลัก

เอซี380(400), (660)

(V) พิกัดแรงดันไฟฟ้าของวงจรเสริม

AC220, 380(400); ดีซี110, 220

(Hz) ความถี่ที่กำหนด

50(60)

(V) แรงดันไฟฟ้าฉนวนที่กำหนด

660(1,000)

(A) จัดอันดับปัจจุบัน

รถบัสแนวนอน

≤4000

(MCC) บัสแนวตั้ง

1000

(kA,1 s)พิกัด เวลาอันสั้นทนต่อกระแสของรถบัส

50,80

(kA/0.1s)พิกัดสูงสุดทนต่อกระแสของบัส

105,176

(V/1นาที)กำลัง แรงดันทดสอบความถี่

วงจรหลัก

2500

วงจรเสริม

1760

รสบัส

ระบบไฟ 3 เฟส 4 สาย

เอ.บี.ซี.พี.เอ็น

ระบบไฟ 3 เฟส 5 สาย

เอ.บี.ซี.พี.เอ็น

ระดับการป้องกัน

P30.IP40


คุณสมบัติของอุปกรณ์

● ช่วยเพิ่มความจุความร้อนของอะแดปเตอร์ และลดอุณหภูมิที่เพิ่มขึ้นอย่างมากซึ่งเกิดจากอุณหภูมิที่เพิ่มขึ้นของอะแดปเตอร์ไปยังขั้วต่อ บันทึกสายเคเบิล และตัวเว้นระยะ

●การแยกระหว่างยูนิตการทำงานและช่องต่างๆ มีความชัดเจนและเชื่อถือได้ และความล้มเหลวของยูนิตหนึ่งจะไม่ส่งผลกระทบต่อการทำงานของยูนิตอื่นๆ เพื่อลดความล้มเหลวให้เหลือน้อยที่สุด

● การจัดเรียงบัสบาร์ในแนวนอนทำให้อุปกรณ์มีเสถียรภาพแบบไดนามิกและทางความร้อนที่ดี และสามารถทนต่อผลกระทบของกระแสไฟฟ้าลัดวงจร 80/176kA

● จำนวนวงจรในสวิตช์เกียร์ MCC เดียวมีมากถึง 22 วงจร ซึ่งพิจารณาความต้องการของการผลิตไฟฟ้าหน่วยเดียวขนาดใหญ่ ระบบปิโตรเคมี และอุตสาหกรรมอื่นๆ สำหรับกลุ่มมอเตอร์อัตโนมัติอย่างเต็มที่

● การเชื่อมต่อระหว่างอุปกรณ์กับสายเคเบิลภายนอกเสร็จสมบูรณ์ในช่องเก็บสายเคเบิล และสามารถเข้าและออกจากสายเคเบิลขึ้นและลงได้ มีการติดตั้งหม้อแปลงกระแสไฟฟ้าในช่องเคเบิลเพื่อความสะดวกในการติดตั้งและบำรุงรักษา

● ระบบจำหน่ายกำลังเดียวกันสามารถจำกัดกระแสลัดวงจรผ่านการจับคู่เครื่องปฏิกรณ์จำกัดกระแส ทำให้แรงดันบัสคงที่ที่ค่าที่กำหนด และลดความต้องการความแรงของการลัดวงจรของส่วนประกอบบางส่วน

●ชุดลิ้นชักมีจำนวนตัวเชื่อมต่อรองเพียงพอ (32 คู่สำหรับ 1 ยูนิตขึ้นไป, 20 คู่สำหรับ 1/2 ยูนิต) ซึ่งสามารถตอบสนองความต้องการของจำนวนอินเทอร์เฟซคอมพิวเตอร์และวงจรควบคุมอัตโนมัติ


วงจรเสริม

การออกแบบแผนภาพวงจรเสริมเป็นไปตาม "ข้อบังคับทางเทคนิคสำหรับการออกแบบพลังงานเสริมสำหรับโรงไฟฟ้าพลังความร้อน" และข้อบังคับทางเทคนิคการออกแบบอื่น ๆ ที่เกี่ยวข้อง ใช้ได้กับระบบไฟฟ้าแรงดันต่ำของโรงไฟฟ้าและสถานีไฟฟ้าย่อยและแรงดันไฟฟ้าต่ำ ระบบจำหน่ายไฟฟ้าแรงดันในโรงงานและสถานประกอบการเหมืองแร่และอาคารสูง โซลูชันวงจรเสริมได้รับการออกแบบตามโซลูชันวงจรหลัก ซึ่งมีหน่วยการทำงานของสายไฟ ตัวป้อน (PC) และอุปกรณ์ป้อนมอเตอร์ (MCC) สำหรับการควบคุมการทำงาน


แผนภาพการติดตั้ง

รหัสตู้อเนกประสงค์

A

B

C

D

บันทึก

GCS-TG1010-4

1000

1000

850

956

ตู้เชื่อมต่อโครงข่าย

GCS-TG0810-4

800

1000

650

956

การรับ ตู้

GCS-TG0808-4

800

800

650

756

การรับ ตู้

GCS-TG0608-4

600

800

450

756

การรับ ตู้


รูปที่ 2 แผนภาพการติดตั้งตู้พีซี

รหัสตู้อเนกประสงค์

A

B

C

D

E

เอฟเอ็กซ์จี

GCS-TG1010-2

1000

1000

850

956

1000

400×400

GCS-TG0810-2

800

1000

650

956

800

200×400

GCS-TG1008-2

1000

800

850

756

1000

400×400

GCS-TG0808-2

800

800

650

756

800

200×400


3 แผนผังการติดตั้งตู้ MCC

รหัสตู้อเนกประสงค์

A

B

C

D

E

เอฟเอ็กซ์จี

GCS-TG1006-1

1000

600

850

556

60

400×350

GCS-TG0806-1

800

600

650

556

160

200×350


คำแนะนำการสั่งซื้อ

สัญญาการสั่งซื้อประกอบด้วยเนื้อหาดังต่อไปนี้:

● ผลิตภัณฑ์รุ่นเต็มประกอบด้วยหมายเลขโซลูชันวงจรหลักและ หมายเลขโซลูชันวงจรเสริม

● แผนภาพลำดับการรวมระบบวงจรหลัก

● แผนผังวงจรเสริม

● รายการส่วนประกอบในตู้

● แรงดันไฟฟ้า กระแส เวลา และพารามิเตอร์การตั้งค่าอื่นๆ ในวงจร

● ข้อกำหนดพิเศษอื่นๆ ที่ไม่สอดคล้องกับการใช้งานปกติของผลิตภัณฑ์
