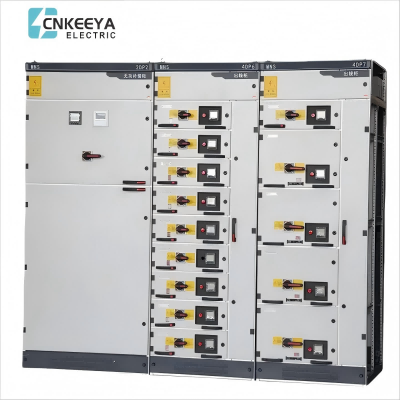

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ MNS

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ MNS

สวิตช์เกียร์แบบถอดได้แรงดันไฟฟ้าต่ำ MNS คุณภาพสูงของ CNKEEYA มีชื่อเสียงในด้านโครงสร้างที่แข็งแกร่งและประสิทธิภาพที่ทนทาน ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและความน่าเชื่อถือของการติดตั้งแรงดันไฟฟ้าต่ำ การให้ความสำคัญกับการปรับแต่งของ CNKEEYA เน้นย้ำถึงภารกิจในการนำเสนอโซลูชันที่ออกแบบโดยเฉพาะและทนทาน ซึ่งตอบสนองความต้องการที่เปลี่ยนแปลงไปของอุตสาหกรรมไฟฟ้า

แอปพลิเคชันหลัก

สวิตช์เกียร์แบบถอดได้แรงดันต่ำซีรีส์นี้เป็นประเภทตู้รวมที่ประกอบโดยโรงงานโดยใช้โมดูลมาตรฐาน (FBA)

สวิตช์เกียร์แบบถอดได้แรงดันต่ำซีรีส์นี้เหมาะสำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย ปิโตรเคมี การรีดเหล็กโลหะ พลังงานการขนส่ง อุตสาหกรรมเบาและกิจการสิ่งทอ ชุมชนที่อยู่อาศัย อาคารสูง และสถานที่อื่น ๆ ใช้สำหรับการแปลง การกระจาย และการควบคุมอุปกรณ์จ่ายพลังงานในระบบไฟฟ้าที่มี AC 50-60HZ และแรงดันไฟฟ้าใช้งานที่กำหนด AC 660V และต่ำกว่า

อุปกรณ์นี้เป็นไปตามมาตรฐานวิชาชีพระดับชาติของ GB7251.1 "สวิตช์เกียร์แรงดันต่ำแบบสมบูรณ์" และ JB/T9961 "สวิตช์เกียร์แบบถอดได้แรงดันต่ำแบบสมบูรณ์" รวมถึงมาตรฐานวิชาชีพสากล IEC439-1

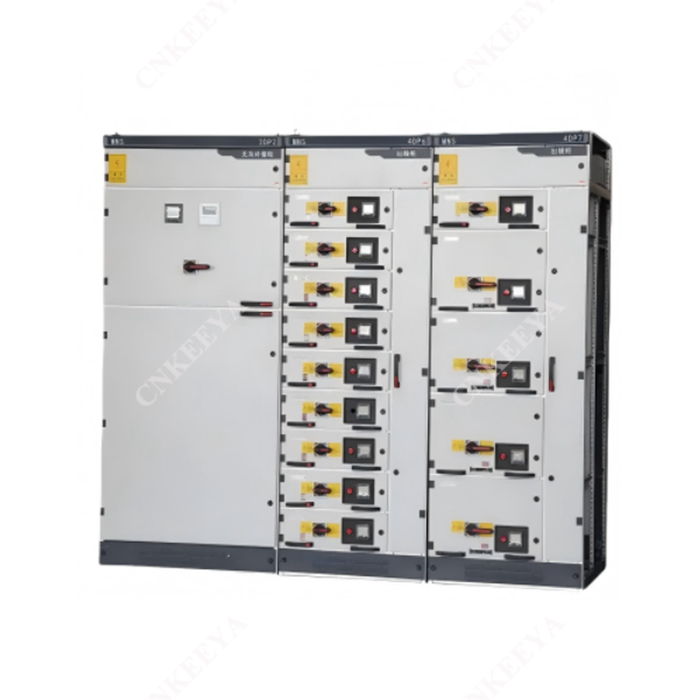

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ MNS

สวิตช์เกียร์แบบถอดได้แรงดันต่ำชุดนี้เป็นตู้รวมชนิดหนึ่งที่ประกอบโดยโรงงาน (FBA) พร้อมโมดูลมาตรฐาน

สวิตช์เกียร์แบบถอดได้แรงดันต่ำซีรีส์นี้ใช้ได้กับโรงไฟฟ้า สถานีย่อย ปิโตรเคมี การกลิ้งโลหะและเหล็กกล้า การขนส่ง พลังงาน สถานประกอบการอุตสาหกรรมเบาและสิ่งทอ ย่านที่อยู่อาศัย อาคารสูง และสถานที่อื่น ๆ เป็นอุปกรณ์จ่ายไฟของระบบไฟฟ้า AC 50 ~ 60HZ ที่มีแรงดันไฟฟ้าใช้งานอยู่ที่ 660V และต่ำกว่าสำหรับการแปลง การกระจาย และการควบคุมพลังงาน

การติดตั้งเป็นไปตาม GB 7251.1 ชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุมเกียร์ - ส่วนที่ 1: ชุดสวิตช์เกียร์และชุดควบคุมที่ทดสอบประเภทแล้วและทดสอบประเภทบางส่วนและ JB/T 9961 ชุดสวิตช์เกียร์และชุดควบคุมแรงดันต่ำแบบถอดได้ และมาตรฐานวิชาชีพสากล IEC439-1

สภาพการบริการปกติ

● อุณหภูมิอากาศโดยรอบจะต้องไม่สูงกว่า +40°C และต่ำกว่า -5°C และอุณหภูมิเฉลี่ยจะต้องไม่สูงกว่า +35°C ภายใน 24 ชั่วโมง สภาพบรรยากาศ: อากาศสะอาดและความชื้นสัมพัทธ์ไม่เกิน 50% ที่อุณหภูมิสูงสุด +40 ℃ อนุญาตให้มีความชื้นสัมพัทธ์ที่สูงขึ้นได้ที่อุณหภูมิต่ำกว่า เช่น 90% ที่ +20°C แต่ควรคำนึงถึงการเปลี่ยนแปลงของอุณหภูมิด้วย เนื่องจากอาจเกิดการควบแน่นเป็นครั้งคราว

● ระดับความสูง:ไม่เกิน 2,000 ม.

● อุปกรณ์นี้เหมาะสำหรับกระบวนการขนส่งและจัดเก็บที่อุณหภูมิตั้งแต่ -25°C ถึง +55°C และสูงถึง +70°C ในช่วงเวลาสั้นๆ (ไม่เกิน 24 ชั่วโมง) อุปกรณ์ไม่ควรได้รับความเสียหายที่ไม่สามารถรักษาให้หายได้ที่อุณหภูมิที่จำกัดเหล่านี้ และควรสามารถทำงานได้ตามปกติภายใต้สภาวะปกติ

● หากไม่สามารถปฏิบัติตามเงื่อนไขการบริการข้างต้นได้ จะต้องชำระผ่านการเจรจาระหว่างผู้ใช้และผู้ผลิต เมื่อใช้อุปกรณ์บนแท่นขุดเจาะน้ำมันนอกชายฝั่งและโรงไฟฟ้านิวเคลียร์ จะต้องลงนามข้อตกลงทางเทคนิคแยกต่างหาก

พารามิเตอร์ทางเทคนิคพื้นฐาน

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ MNS

ระดับการป้องกัน

สอดคล้องกับมาตรฐาน IEC 529 และ D IN 40050

IP30: การป้องกันคงที่สำหรับขนาดที่มากกว่า φ 2.5 MM

IP40: การแพร่กระจายคงที่สำหรับขนาดที่มากกว่า 1.0 MM φ

IP54: ป้องกันฝุ่นและการกระเด็นทุกทิศทาง

(โปรดปรึกษาผู้ผลิตเมื่อสั่งซื้อระดับการป้องกัน IP54)

ประเภทตู้สวิตช์

1.ตู้ศูนย์จ่ายไฟ (PC): สามารถใช้เบรกเกอร์ซีรีส์ EMAX, MT, 3WN, AH, ME ได้

2.ตู้ควบคุมมอเตอร์ (MCC) ประกอบเป็นลิ้นชักขนาดต่างๆ สวิตช์หลักของแต่ละวงจรใช้เบรกเกอร์เคสพลาสติกคุณภาพสูงหรือสวิตช์โหลดแบบหมุนพร้อมฟิวส์ ตู้ชดเชยเพาเวอร์แฟคเตอร์อัตโนมัติ (พร้อมอุปกรณ์ชดเชยเพาเวอร์แฟคเตอร์แบบแมนนวล อัตโนมัติ และระยะไกล)

แผนผังตัวตู้

ตู้ศูนย์กระจายพลังงาน (PC)

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ MNS

B ตู้ศูนย์ควบคุมมอเตอร์ (MCC)

แผนภาพโหมดผสมผสาน

แผนภาพการติดตั้ง
