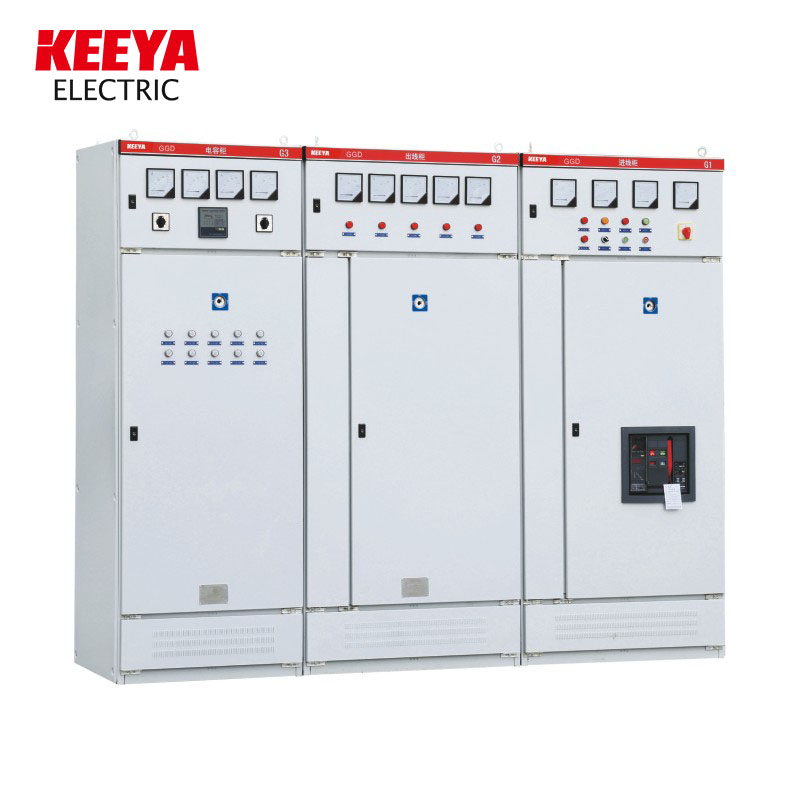

Keeya ซัพพลายเออร์ที่มีชื่อเสียงในประเทศจีน มีความภาคภูมิใจในการนำเสนอโซลูชั่นไฟฟ้าคุณภาพสูง โดยมุ่งเน้นไปที่ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD AC ตู้นี้เป็นตัวอย่างความมุ่งมั่นของ Keeya สู่ความเป็นเลิศ ผสมผสานเทคโนโลยีขั้นสูงและงานฝีมือที่พิถีพิถัน
ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD AC ได้รับการออกแบบให้มีความแม่นยำและเชื่อถือได้ โดยทำหน้าที่เป็นหลักสำคัญในระบบจำหน่ายไฟฟ้า ซึ่งแสดงให้เห็นถึงความมุ่งมั่นของ Keeya ในการตอบสนองและเหนือกว่ามาตรฐานอุตสาหกรรม ในฐานะพันธมิตรที่เชื่อถือได้ในภาคสนาม ตู้จำหน่ายไฟฟ้ากระแสสลับแรงดันต่ำของ Keeya มอบโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับการใช้งานที่หลากหลาย ซึ่งมีส่วนช่วยให้โครงสร้างพื้นฐานทางไฟฟ้ามีความทนทาน
ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD AC เหมาะสำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย กิจการเหมืองแร่ และผู้ใช้ไฟฟ้าอื่นๆ ที่มี AC 50H แรงดันไฟฟ้าใช้งานพิกัด 380V และกระแสไฟทำงานพิกัด 3150A ในระบบจำหน่าย ใช้สำหรับการแปลงพลังงาน การกระจาย และการควบคุมอุปกรณ์ไฟฟ้า แสงสว่าง และอุปกรณ์จำหน่าย
ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD AC ได้รับการออกแบบตามข้อกำหนดของหน่วยงานระดับสูงของกระทรวงพลังงาน เช่นเดียวกับผู้ใช้ไฟฟ้าและแผนกการออกแบบ ขึ้นอยู่กับความปลอดภัย ความประหยัด ความมีเหตุผล และความน่าเชื่อถือ ตู้จำหน่ายไฟฟ้าแรงต่ำแบบใหม่ที่ออกแบบตามหลักการของ ผลิตภัณฑ์มีคุณลักษณะของความสามารถในการทำลายสูง ความเสถียรแบบไดนามิกและทางความร้อนที่ดี โซลูชันทางไฟฟ้าที่ยืดหยุ่น การผสมผสานที่สะดวก ซีรีส์ต่างๆ การปฏิบัติจริงที่แข็งแกร่ง โครงสร้างใหม่ และระดับการป้องกันสูง สามารถใช้เป็นผลิตภัณฑ์ที่ได้รับการอัพเดตสำหรับสวิตช์เกียร์แรงดันต่ำ
ตู้จำหน่ายไฟฟ้าแรงดันต่ำ GGD AC เป็นไปตามมาตรฐานเช่น IEC439 "สวิตช์เกียร์แรงดันต่ำและอุปกรณ์ควบคุม" และ GB7251 "สวิตช์เกียร์แรงดันต่ำ"
● อุณหภูมิอากาศแวดล้อมต้องไม่สูงกว่า +40 ℃ ไม่ต่ำกว่า -5 ℃ และอุณหภูมิเฉลี่ยภายใน 24 ชม. จะต้องไม่สูงกว่า +35 ℃
● สำหรับการติดตั้งและใช้งานภายในอาคาร ความสูงของสถานที่ใช้งานจะต้องไม่เกิน 2,000 ม.
● ความชื้นสัมพัทธ์ของอากาศโดยรอบไม่เกิน 50% เมื่ออุณหภูมิสูงสุดคือ +40°C และควรปล่อยให้อุณหภูมิสัมพัทธ์มากขึ้นที่อุณหภูมิต่ำลง (เช่น:90% ที่ +20°C ) โดยคำนึงถึงความเป็นไปได้ การเปลี่ยนแปลงของอุณหภูมิบางครั้งจะทำให้เกิดการควบแน่น
● เมื่อติดตั้งอุปกรณ์แล้ว ความเอียงกับระนาบแนวตั้งไม่ควรเกิน 5°;
● ควรติดตั้งอุปกรณ์ในสถานที่ที่ไม่มีการสั่นสะเทือน การกระแทก และการกัดกร่อนอย่างรุนแรง
● เมื่อผู้ใช้มีข้อกำหนดพิเศษ ก็สามารถแก้ไขได้ด้วยการปรึกษาหารือกับผู้ผลิต
พารามิเตอร์ทางไฟฟ้าพื้นฐาน
แบบอย่าง |
แรงดันไฟฟ้า(V) |
จัดอันดับปัจจุบัน(A) |
พิกัดกระแสไฟลัดวงจร (KA) |
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแส (1s) kA) |
จัดอันดับสูงสุดทนต่อปัจจุบัน (kA) |
|
GGD1 |
380 |
A |
1000 |
15 |
15 |
30 |
B |
600(630) |
|||||
C |
400 |
|||||
GGD2 |
380 |
A |
1500(1600) |
30 |
30 |
63 |
B |
1000 |
|||||
C |
600 |
|||||
GGD3 |
380 |
A |
3150 |
50 |
50 |
105 |
B |
2500 |
|||||
C |
2000 |

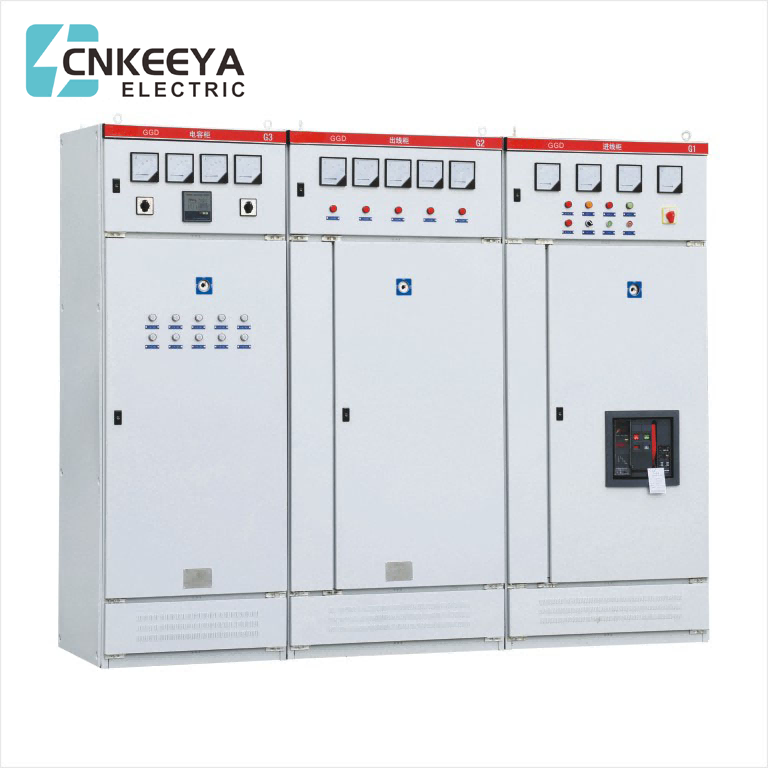

จีจีดี ตู้จำหน่ายไฟฟ้าแรงดันต่ำ AC
วงจรหลักของตู้ GGD มีโซลูชัน 129 โซลูชันที่ออกแบบโดยมีข้อกำหนดทั้งหมด 298 รายการ (ไม่รวมโซลูชันและข้อกำหนดที่ได้มาจากการเปลี่ยนแปลงการทำงานของวงจรเสริมและการเปลี่ยนแปลงแรงดันไฟฟ้าควบคุม)
โดยที่โซลูชัน GGD1 ประเภท 49 นั้นมีข้อกำหนดจำเพาะ 123 รายการ
โซลูชัน GGD2 ประเภท 53 มีจำเพาะ 107 รายการ
โซลูชัน GGD3 ประเภท 27 มีจำเพาะ 68 รายการ
โซลูชันวงจรหลักได้รับการคัดเลือกโดยการขอความคิดเห็นจากแผนกออกแบบและผู้ใช้ส่วนใหญ่ และได้เพิ่มโซลูชันที่โรงไฟฟ้าต้องการแล้ว พิกัดกระแสสูงถึง 3150A เหมาะสำหรับการเลือกหม้อแปลงไฟฟ้าระบบจำหน่ายขนาด 2000kVA และต่ำกว่า นอกจากนี้ ตู้ชดเชยตัวเก็บประจุ GGJ1 และ GGJ2 ยังได้รับการออกแบบมาเพื่อตอบสนองความต้องการการชดเชยพลังงานรีแอกทีฟ โดยมีโซลูชันวงจรหลัก 4 โซลูชันและข้อกำหนดเฉพาะทั้งหมด 12 รายการ
การออกแบบวงจรเสริมมีให้เลือกใช้ 2 ส่วน ได้แก่ แผนการจ่ายไฟและโรงงานผลิตไฟฟ้า ในตู้ GGD มีพื้นที่เพียงพอสำหรับติดตั้งส่วนประกอบรอง ในเวลาเดียวกัน หม้อแปลงกระแส LMZ3D แบบพิเศษได้รับการพัฒนาเพื่อตอบสนองความต้องการของโรงไฟฟ้าและผู้ใช้พิเศษเมื่อจำเป็นต้องมีการป้องกันรีเลย์ที่แนบมา
เมื่อพิจารณาอัตราส่วนราคาและความเป็นไปได้ในการเปลี่ยนทองแดงด้วยอะลูมิเนียม สามารถใช้บัสอะลูมิเนียมเดี่ยวได้เมื่อกระแสไฟที่กำหนดคือ 1500A และต่ำกว่า และใช้บัสทองแดงคู่เมื่อกระแสไฟที่กำหนดมากกว่า 1500A ผู้ผลิตจะผลิตต้นแบบและ "ผ่าน" การทดสอบประเภทตามระเบียบนี้ แน่นอนว่าผู้ผลิตยังสามารถเปลี่ยนบัสอลูมิเนียมด้วยบัสทองแดงที่มีความสามารถในการรองรับกระแสไฟเท่ากันตามที่ผู้ใช้ต้องการ พื้นผิวที่ทับซ้อนกันของบัสทั้งหมดได้รับการบำบัดด้วยกระบวนการเคลือบดีบุก
(1) ตู้ GGD ส่วนใหญ่ใช้ส่วนประกอบไฟฟ้าขั้นสูงที่สามารถผลิตได้จำนวนมากในประเทศจีน ในขณะเดียวกันก็ยังคงรักษาคุณสมบัติบางอย่างของผลิตภัณฑ์เก่าเช่น DZ10D,DZ20 ฯลฯ ภายใต้สมมติฐานของการพิจารณาความเป็นไปได้อย่างเต็มที่ตามหลักการทางเศรษฐกิจและสมเหตุสมผล สินค้าล้าสมัยไม่ได้ใช้อีกต่อไป
(2) สวิตช์มีดแบบหมุน HD13BX และ HS13BX เป็นส่วนประกอบพิเศษที่ออกแบบมาเพื่อตอบสนองความต้องการของโครงสร้างที่เป็นเอกลักษณ์ของตู้ GGD โดยจะเปลี่ยนโหมดการทำงานของกลไกและรักษาข้อดีของผลิตภัณฑ์เก่าไว้ เป็นส่วนประกอบทางไฟฟ้ารูปแบบใหม่ที่ใช้งานได้จริง
(3) แผนกออกแบบเลือกส่วนประกอบไฟฟ้าใหม่ที่มีประสิทธิภาพดีขึ้นและเทคโนโลยีขั้นสูงตามที่ผู้ใช้ต้องการ เนื่องจากตู้ GGD มีความเป็นไปได้ในการติดตั้งที่ดี โดยทั่วไปจะไม่ทำให้เกิดปัญหาในการผลิตและการติดตั้งเนื่องจาก ส่วนประกอบไฟฟ้าที่ได้รับการปรับปรุง
(4) เพื่อปรับปรุงเสถียรภาพแบบไดนามิกของวงจรหลักให้ดียิ่งขึ้น จึงได้ออกแบบแคลมป์บัสรวมชนิด ZMJ และตัวรองรับฉนวนสำหรับตู้ GGD แคลมป์บัสทำจากวัสดุโลหะผสม PPO ที่มีความแข็งแรงสูงและทนทานต่อชื่อสูง พร้อมด้วย ความแข็งแรงของฉนวนสูง ประสิทธิภาพการดับไฟได้ดี และโครงสร้างที่เป็นเอกลักษณ์ สามารถรวมเข้ากับแคลมป์บัสเดี่ยวหรือแคลมป์บัสคู่ได้อย่างง่ายดายโดยการปรับ Building Block ส่วนรองรับฉนวนเป็นโครงสร้างขึ้นรูปแบบปลอกซึ่งมีต้นทุนต่ำและมีความแข็งแรงสูง ซึ่งช่วยแก้ไขข้อบกพร่องจากระยะครีเพจที่ไม่เพียงพอของผลิตภัณฑ์เก่า
รหัสสินค้า |
A |
B |
C |
D |
GGD06 |
600 |
600 |
450 |
556 |
GGD06A |
600 |
800 |
450 |
756 |
GGD08 |
800 |
600 |
650 |
556 |
GGD08A |
800 |
800 |
650 |
756 |
GGD10A |
1000 |
600 |
850 |
556 |
GGD10A |
1000 |
800 |
850 |
756 |
GGD12 |
1200 |
800 |
1050 |
756 |
บริษัทของเราจัดเตรียมเอกสารและเอกสารแนบต่อไปนี้เมื่อจัดหา:
● รายการบรรจุภัณฑ์
● การรับรองผลิตภัณฑ์
● คู่มือการใช้งาน
● รายงานการทดสอบจากโรงงาน
● ภาพวาดทางไฟฟ้าที่เกี่ยวข้อง
● กุญแจประตูตู้ ที่จับควบคุมการทำงาน และอะไหล่ที่ระบุในสัญญา
