Keeya เป็นโรงงานที่มีชื่อเสียงและซัพพลายเออร์ที่เชื่อถือได้ เชี่ยวชาญในการผลิตสถานีย่อยสำเร็จรูปประเภทอเมริกันที่ล้ำสมัย ด้วยความมุ่งมั่นต่อนวัตกรรมและวิศวกรรมที่มีความแม่นยำ โรงงานของเรามีความเป็นเลิศในการสร้างสถานีย่อยขั้นสูงเหล่านี้ ซึ่งออกแบบมาเพื่อตอบสนองความต้องการที่เปลี่ยนแปลงไปของอุตสาหกรรมโครงสร้างพื้นฐานทางไฟฟ้า
ในฐานะซัพพลายเออร์ที่ทุ่มเท Keeya ให้ความสำคัญกับคุณภาพและการยึดมั่นตามมาตรฐานอุตสาหกรรม โดยนำเสนอโซลูชันที่ล้ำสมัยเพื่อปรับปรุงระบบการกระจายพลังงาน ด้วยกลุ่มผลิตภัณฑ์ใหม่ของสถานีย่อยสำเร็จรูปประเภทอเมริกัน Keeya ยังคงสร้างมาตรฐานด้านความน่าเชื่อถือ ประสิทธิภาพ และเทคโนโลยีที่ทันสมัย เลือก Keeya เป็นซัพพลายเออร์ของคุณสำหรับสถานีไฟฟ้าย่อยล่าสุด และสัมผัสกับอนาคตของการจ่ายพลังงานที่มีประสิทธิภาพและขั้นสูง

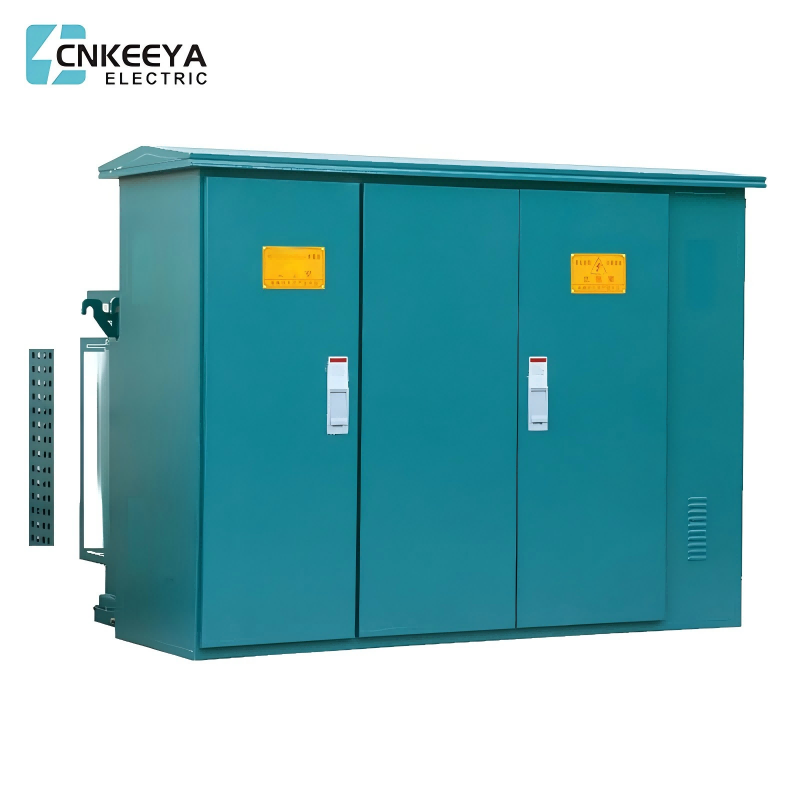

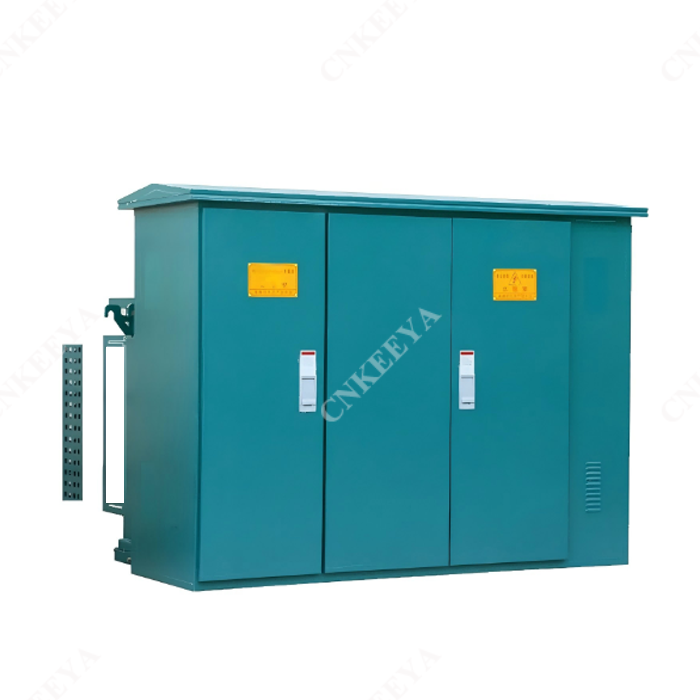

ZGS11-12 ซีรีส์สถานีย่อยสำเร็จรูปประเภทอเมริกัน (ประเภทอเมริกัน) ด้วยปริมาณขนาดเล็กติดตั้งและบำรุงรักษาง่ายเสียงรบกวนต่ำการสูญเสียต่ำป้องกันการโจรกรรมความจุเกินพิกัดการป้องกันเต็มรูปแบบและคุณสมบัติอื่น ๆ เหมาะสำหรับพื้นที่อยู่อาศัยใหม่ แถบสีเขียว สวนสาธารณะ สถานี โรงแรม สถานที่ก่อสร้าง สนามบิน และสถานที่อื่น ๆ
ZGS11-12 series สถานีย่อยสำเร็จรูปประเภทอเมริกัน (ประเภทอเมริกัน) เหมาะสำหรับแหล่งจ่ายไฟเครือข่ายวงแหวน 10kV, แหล่งจ่ายไฟคู่หรือระบบจ่ายไฟเทอร์มินัลใช้เป็นสถานีย่อย, การวัดแสง, การควบคุมการชดเชยและอุปกรณ์ป้องกัน ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานต่อไปนี้: GB/T17467-2020 "สถานีไฟฟ้าย่อยสำเร็จรูปแรงดันสูง/แรงดันต่ำ" และ DL/T537-2018 "เงื่อนไขทางเทคนิคในการสั่งซื้อสถานีย่อยกล่อง 6-35kV"
● ระดับความสูง: ไม่เกิน 1,000 ม.
● อุณหภูมิแวดล้อม: -35°C~+40°;
● ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95% เฉลี่ยรายเดือนไม่เกิน 90%
● สถานที่ติดตั้ง: ไม่มีเพลิงไหม้ ความเสี่ยงในการระเบิด หรือก๊าซที่มีฤทธิ์กัดกร่อนของสารเคมี และมีการระบายอากาศที่ดี มุมจุ่มดินไม่เกิน 3°
ตารางพารามิเตอร์ทางเทคนิคของสถานีย่อยสำเร็จรูป
|
เลขที่ |
รายการ |
หน่วย |
พารามิเตอร์ทางเทคนิค |
|
1 |
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ |
กิโลโวลต์ |
12/0.4 (แรงสูง/เลเวล) |
|
2 |
แรงดันไฟฟ้าสูงสุดในการทำงาน |
กิโลโวลต์ |
12(เลื่อน HV) |
|
3 |
ความถี่ที่กำหนด |
เฮิรตซ์ |
50 |
|
4 |
ความจุสูงสุด |
เควีเอ |
50-1600 |
|
5 |
ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า |
กิโลโวลต์ |
35 |
|
6 |
แรงดันอิมพัลส์ฟ้าผ่า |
กิโลโวลต์ |
75 |
|
7 |
รหัสความเย็น |
|
แช่น้ำมันระบายความร้อนด้วยตัวเอง |
|
8 |
สูง ฟิวส์สำรองแรงดันไฟฟ้าตัดกระแส |
เคเอ |
50 |
|
9 |
ฟิวส์ปลั๊กอินขาดกระแส |
เคเอ |
2.5 |
|
10 |
อุณหภูมิโดยรอบ |
℃ |
-35~+40 |
|
11 |
อุณหภูมิที่อนุญาตของคอยล์ |
℃ |
65 |
|
12 |
การควบคุมแรงดันไฟฟ้าขณะไม่มีโหลด |
|
±5% หรือ ±2×2.5% |
|
13 |
ระดับเสียง |
ฐานข้อมูล |
50 |
|
14 |
ระดับการป้องกัน |
|
หน้า 43 |
ZGS11-12 Subsation สำเร็จรูป (แบบอเมริกัน)
ความต้องการทางด้านเทคนิค:
1. ดูขนาดที่แท้จริงของชุดค่าผสม:
2. พื้นผิวของแท่นคอนกรีตจะต้องอยู่ที่ และสถานีย่อยรวมจะต้องถูกวางบนแท่นโดยการกดแผ่นยึด
3. รูปแบบของแถบกราวด์และตัวยึดสายเคเบิลสามารถกำหนดได้ตามสถานการณ์จริง
4. ควรฝังกรอบยึดสายเคเบิลและแถบกราวด์
5. ตำแหน่งของรูสายเคเบิลทางเข้าและทางออกจะถูกกำหนดตามสถานการณ์เฉพาะ
6. ต้องมีช่องว่างด้านหน้าสวิตช์ไม่น้อยกว่า 1.5 ม. หลังการติดตั้ง เพื่ออำนวยความสะดวกในการใช้งาน
7. ตารางกราวด์สามารถทำจากเหล็กกลมชุบสังกะสี 12 อันหรือทองแดง 40 × 4 สังกะสีที่ทองแดง ความต้านทานต่อกราวด์ควรเป็นไปตามข้อกำหนดของแผนกไฟฟ้า
ความกว้างของรางเคเบิล
แบบก่อสร้างทางเข้าและทางออกของสายเคเบิลสถานีย่อย (YB6)
