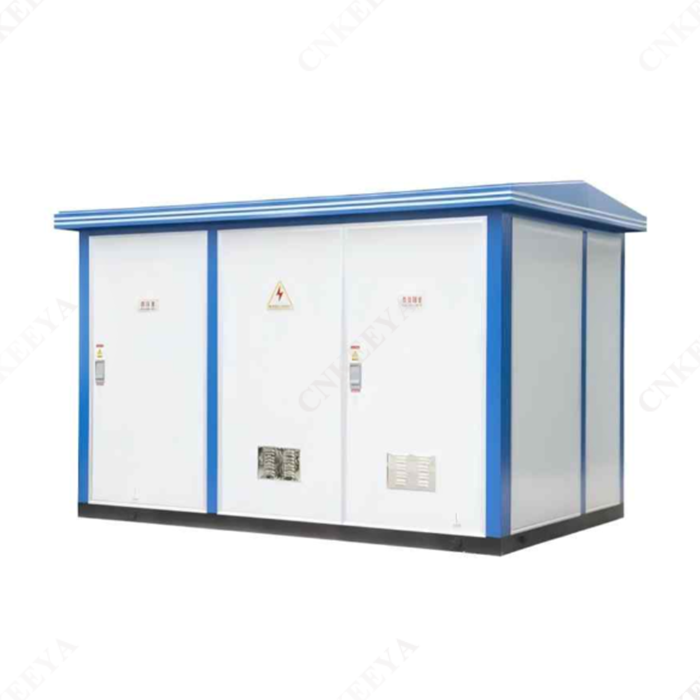

YB□-12/0.4 สถานีย่อยกล่องสำเร็จรูป

Keeya เป็นซัพพลายเออร์ที่มีชื่อเสียงของสถานีย่อยกล่องสำเร็จรูปคุณภาพสูง โดยนำเสนอโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับความต้องการโครงสร้างพื้นฐานทางไฟฟ้าที่หลากหลาย ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน GB17467 "สถานีย่อยสำเร็จรูปไฟฟ้าแรงสูงและแรงดันต่ำ" อย่างสมบูรณ์ เหมาะสำหรับการกระจายพลังงานสาธารณะในเมือง, การกระจายพลังงานของโคมไฟถนน, สถานประกอบการอุตสาหกรรมและเหมืองแร่, อาคารในเมือง, พื้นที่อยู่อาศัย, ทุ่งน้ำมัน, ท่าเรือ, โรงแรม, สวนสาธารณะและสถานที่ก่อสร้าง ฯลฯ มันสามารถรับรู้เครือข่ายวงแหวนหรือโหมดแหล่งจ่ายไฟเทอร์มินัล

YB□-12/0.4 สถานีย่อยกล่องสำเร็จรูป

แบบอย่างและความหมาย

สภาพการบริการ

● ระดับความสูง: ≤1000m;

● อุณหภูมิแวดล้อม: -25°C~+40°C;

● อุณหภูมิ: อุณหภูมิเฉลี่ยรายเดือนสูงสุด +30 ℃, อุณหภูมิเฉลี่ยสูงสุดต่อปี +20 ℃; e ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95%, เฉลี่ยรายเดือนไม่เกิน 90%;

● ระดับกันกระแทก: การเร่งความเร็วในแนวนอน 0.4m/s², การเร่งความเร็วในแนวตั้ง 0.15m/s²;

● สถานที่ติดตั้งไม่มีผลกระทบรุนแรง ไม่มีมลพิษร้ายแรงและการกัดกร่อนของสารเคมี ไม่มีฝุ่นที่เป็นสื่อกระแสไฟฟ้าและความเสี่ยงในการระเบิด โปรดเจรจากับบริษัทของเราเพื่อแก้ไขปัญหาเมื่อไม่เป็นไปตามข้อกำหนดของสภาวะการทำงานปกติ

คุณสมบัติโครงสร้างของผลิตภัณฑ์

● สถานีย่อยประกอบด้วยห้องไฟฟ้าแรงสูง ห้องหม้อแปลงไฟฟ้า และห้องไฟฟ้าแรงต่ำ สามารถจัดเป็นประเภทรูป目หรือประเภทรูป品ได้

● ด้วยเทอร์มินัล เครือข่ายวงแหวน หรือโหมดจ่ายไฟคู่ สามารถทำเป็นโซลูชันจ่ายไฟหม้อแปลงเดี่ยวหรือคู่ได้

● สามารถเลือกหม้อแปลงไฟฟ้าแบบแช่น้ำมันและหม้อแปลงไฟฟ้าแบบแห้งได้

● ตัวกล่องมีช่องระบายอากาศตามธรรมชาติและฉนวนความร้อนเพียงพอ ซึ่งสามารถรับประกันการทำงานปกติของอุปกรณ์ไฟฟ้าทั้งหมด (สามารถใช้การระบายความร้อนแบบบังคับได้หากผู้ใช้ต้องการ)

● ฟังก์ชัน "การป้องกัน Pve" ที่สมบูรณ์ การทำงานและการบำรุงรักษาที่สะดวก การทำงานที่ปลอดภัยและเชื่อถือได้

YB□-12/0.4 สถานีย่อยกล่องสำเร็จรูป

● สถานีย่อยประกอบด้วยห้องไฟฟ้าแรงสูง ห้องหม้อแปลงไฟฟ้า และห้องไฟฟ้าแรงต่ำ ซึ่งสามารถจัดเป็นประเภทรูป目หรือรูป品ก็ได้ ด้วยเทอร์มินัล เครือข่ายวงแหวน หรือโหมดจ่ายไฟคู่ สามารถทำเป็นโซลูชันจ่ายไฟหม้อแปลงเดี่ยวหรือคู่ได้

● สามารถเลือกหม้อแปลงไฟฟ้าแบบแช่น้ำมันและหม้อแปลงไฟฟ้าแบบแห้งได้

● ตัวกล่องมีช่องระบายอากาศตามธรรมชาติและฉนวนความร้อนเพียงพอ ซึ่งสามารถรับประกันการทำงานปกติของทั้งหมด อุปกรณ์ไฟฟ้า (สามารถใช้ความเย็นแบบบังคับได้หากผู้ใช้ต้องการ)

● ฟังก์ชัน "การป้องกันห้าประการ" ที่สมบูรณ์ การทำงานและการบำรุงรักษาที่สะดวก การดำเนินการที่ปลอดภัยและเชื่อถือได้

● ตู้ทำจากสแตนเลส อลูมิเนียมอัลลอยด์ แผ่นรีดเย็น แผ่นคอมโพสิตเหล็กสี อโลหะหรือทั้งสองอย่างรวมกัน เป็นการต่อต้านริ้วรอย สารหน่วง Bame ป้องกันการกัดกร่อน กันน้ำ กันฝุ่น และปรับให้เข้ากับ สภาพการใช้งานกลางแจ้งในระยะยาว ขนาดเล็ก น้ำหนักเบา รูปลักษณ์สวยงามและการประสานงานด้านสิ่งแวดล้อม

● เมื่อใช้ตู้สวิตช์โหลด SF6 ขนาดโดยรวมของกล่องมีขนาดเล็ก ซึ่งเหมาะสำหรับการก่อสร้างชุมชนและการปรับปรุงวิศวกรรมโคมไฟถนน

● ยูนิตหลักวงแหวนไฟฟ้าแรงสูงสามารถติดตั้งเทอร์มินัลเครือข่ายอัตโนมัติ (RTU) เพื่อให้ตรวจจับการลัดวงจรและข้อผิดพลาดในการต่อลงกราวด์เฟสเดียวได้อย่างน่าเชื่อถือ มีฟังก์ชัน "รีโมท 4 อัน" ซึ่งสะดวกสำหรับการอัพเกรดเครือข่ายการกระจายอัตโนมัติ

พารามิเตอร์ทางเทคนิค

YB□-12/0.4 สถานีย่อยกล่องสำเร็จรูป

1. หลังคา

2. ชัตเตอร์

3. กล่องวัดแสงแบบภายนอก

4. แหวนยก

5. ตัวถังเหล็กช่อง

6. ประตู

7. อิฐพื้นผิวผนังอิฐเลียนแบบ

8. ฐานรากคอนกรีต

9. ช่องระบายอากาศที่ฐาน

คำแนะนำการสั่งซื้อ

ผู้ใช้จำเป็นต้องให้ข้อมูลต่อไปนี้เมื่อสั่งซื้อ:

● ข้อกำหนดเกี่ยวกับรุ่น ความจุ ปริมาณ สีและขนาด และกล่องหุ้ม วัสดุ; รุ่น ประสิทธิภาพ กลุ่มการเชื่อมต่อ ระยะกรีด และ ข้อกำหนดด้านอิมพีแดนซ์ของหม้อแปลงไฟฟ้า

● โซลูชันการเดินสายหลักด้านแรงดันสูงและต่ำ รุ่นส่วนประกอบ ข้อมูลจำเพาะ และข้อกำหนด น้ำมันหม้อแปลง (#25,#45, น้ำมันจุดไฟสูง) ข้อกำหนดการกำหนดค่าเครือข่ายของเครือข่ายการจัดการพลังงานอัจฉริยะหรือการจัดการทรัพย์สินสำหรับสถานีย่อยแบบกล่อง

● ข้อกำหนดด้านสภาพแวดล้อมในการให้บริการ
