อะไรคือความแตกต่างระหว่างสถานีย่อยแบบกล่องและสถานีย่อยแบบเดิม?

ลักษณะของสถานีย่อยแบบกล่องมีอะไรบ้าง?

สถานีย่อยแบบกล่องมีน้ำหนักเบา ติดตั้งและบำรุงรักษาง่าย มีลักษณะสวยงาม เหมาะอย่างยิ่งสำหรับการเปลี่ยนแปลงพลังงานในสถานประกอบการอุตสาหกรรมและเหมืองแร่ การจ่ายพลังงานในเมือง สวนสาธารณะ พื้นที่อยู่อาศัย และสถานที่อื่นๆ สถานีย่อยแบบกล่องส่วนใหญ่ประกอบด้วยระบบสวิตช์ไฟฟ้าแรงสูงหลายวงจร บัสบาร์หุ้มเกราะ ระบบอัตโนมัติรวมของสถานีย่อย การสื่อสาร การควบคุมทางไกล การวัดแสง การชดเชยตัวเก็บประจุ และแหล่งจ่ายไฟ DC ติดตั้งในกล่องโครงสร้างเหล็กกันความชื้น กันสนิม กันฝุ่น กันหนู กันไฟ กันขโมย กันความร้อน ปิดสนิท เคลื่อนย้ายได้ เป็นแบบเมคคาทรอนิกส์และปิดสนิท พวกเขามีลักษณะสำคัญดังต่อไปนี้:

(1) เทคโนโลยีขั้นสูง ปลอดภัย และเชื่อถือได้

ตัวกล่องใช้เทคโนโลยีและกระบวนการชั้นนำในประเทศในปัจจุบัน โดยทั่วไปเปลือกด้านนอกทำจากแผ่นเหล็กเคลือบอลูมิเนียมสังกะสี และโครงใช้วัสดุภาชนะมาตรฐานและกระบวนการผลิต มีประสิทธิภาพป้องกันการกัดกร่อนที่ดีและไม่เป็นสนิมนาน 20 ปี แผ่นปิดผนึกด้านในทำจากแผ่นหัวเข็มขัดโลหะผสมอลูมิเนียมและชั้นที่ทำจากวัสดุกันไฟและฉนวนความร้อน มีการติดตั้งเครื่องปรับอากาศและอุปกรณ์ลดความชื้นในกล่อง การทำงานของอุปกรณ์ไม่ได้รับผลกระทบจากสภาพอากาศตามธรรมชาติและมลภาวะภายนอก และสามารถรับประกันการทำงานปกติในสภาพแวดล้อมที่รุนแรงที่ -40°C~+40°C อุปกรณ์หลักในกล่องใช้สวิตช์เกียร์แรงดันสูงที่ปิดมิดชิด (เช่น ประเภท XGN) หม้อแปลงชนิดแห้ง ตัวเหนี่ยวนำร่วมชนิดแห้ง สวิตช์สุญญากาศ กลไกการทำงานของสปริง ตัวตัดการเชื่อมต่อแบบหมุน และอุปกรณ์อื่น ๆ ผลิตภัณฑ์ไม่มีชิ้นส่วนที่มีไฟฟ้าเปิดโล่งและมีโครงสร้างปิดมิดชิดและหุ้มฉนวนทั้งหมด สามารถเกิดอุบัติเหตุไฟฟ้าช็อตเป็นศูนย์ได้อย่างสมบูรณ์และมีความปลอดภัยสูง ส่วนรองใช้ระบบอัตโนมัติแบบรวมไมโครคอมพิวเตอร์ ซึ่งสามารถไร้คนควบคุมได้

(2) ระบบอัตโนมัติระดับสูง

สถานีทั้งหมดได้รับการออกแบบอย่างชาญฉลาด ระบบป้องกันใช้อุปกรณ์อัตโนมัติแบบรวมไมโครคอมพิวเตอร์ของสถานีย่อยซึ่งติดตั้งในลักษณะกระจายอำนาจ สามารถรับรู้ถึง "รีโมทสี่ตัว" ได้แก่ การวัดและส่งข้อมูลทางไกล ส่งสัญญาณทางไกล รีโมทคอนโทรล และการปรับระยะไกล แต่ละยูนิตมีฟังก์ชันการทำงานที่เป็นอิสระและฟังก์ชันการป้องกันรีเลย์ที่สมบูรณ์ สามารถตั้งค่าพารามิเตอร์การทำงานจากระยะไกล ควบคุมความชื้นและอุณหภูมิภายในกล่อง และตั้งค่าสัญญาณเตือนควันจากระยะไกลเพื่อให้ตรงตามข้อกำหนดของการทำงานแบบไร้คนควบคุม นอกจากนี้ยังสามารถตรวจสอบภาพจากระยะไกลได้ตามต้องการ

(3) โรงงานสำเร็จรูป

ในระหว่างการออกแบบ ตราบใดที่ผู้ออกแบบจัดทำแผนภาพการเดินสายไฟหลักและการออกแบบอุปกรณ์ภายนอกตามความต้องการที่แท้จริงของสถานีย่อย สามารถเลือกข้อมูลจำเพาะและรุ่นของหม้อแปลงกล่องที่ผู้ผลิตจัดทำได้ อุปกรณ์ทั้งหมดได้รับการติดตั้งและแก้ไขข้อบกพร่องในโรงงานในคราวเดียว ซึ่งทำให้ตระหนักถึงการก่อสร้างโรงงานของสถานีย่อยอย่างแท้จริง และลดระยะเวลาการออกแบบและการผลิตให้สั้นลง การติดตั้งนอกสถานที่ต้องการเพียงการวางตำแหน่งกล่อง การเชื่อมต่อสายเคเบิลระหว่างกล่อง การเชื่อมต่อสายเคเบิลขาออก การตรวจสอบค่าการตั้งค่าการป้องกัน การทดสอบการส่งสัญญาณ และงานแก้ไขจุดบกพร่องอื่นๆ สถานีย่อยทั้งหมดใช้เวลาประมาณ 5 ถึง 8 วันตั้งแต่การติดตั้งจนถึงการทดสอบเดินเครื่อง ซึ่งช่วยให้ระยะเวลาการก่อสร้างสั้นลงได้อย่างมาก

(4) วิธีการรวมแบบยืดหยุ่น

สถานีย่อยแบบกล่องมีโครงสร้างที่ค่อนข้างกะทัดรัด และแต่ละกล่องประกอบด้วยระบบอิสระ ซึ่งทำให้วิธีการรวมมีความยืดหยุ่นและเปลี่ยนแปลงได้ หน่วยผู้ใช้สามารถรวมบางโหมดได้อย่างอิสระตามสถานการณ์จริงเพื่อตอบสนองความต้องการในการทำงานที่ปลอดภัย

(5) การลงทุนต่ำและผลลัพธ์ที่รวดเร็ว

- สถานีย่อยแบบกล่องช่วยลดการลงทุนลง 40% ถึง 50% เมื่อเทียบกับสถานีย่อยทั่วไปที่มีขนาดเท่ากัน เนื่องจากการเลือกใช้อุปกรณ์ที่ทันสมัย ​​โดยเฉพาะการทำงานของอุปกรณ์ไร้น้ำมัน ปัญหาการรั่วไหลของอุปกรณ์ในสถานีย่อยแบบธรรมดาจึงได้รับการแก้ไขขั้นพื้นฐาน สถานีย่อยสามารถใช้การบำรุงรักษาสภาพ ลดภาระงานบำรุงรักษา ประหยัดค่าใช้จ่ายในการดำเนินการและบำรุงรักษา และผลประโยชน์ทางเศรษฐกิจโดยรวมมีความสำคัญมาก

(6) รอยเท้าขนาดเล็ก

ที่ สถานีย่อยแบบกล่อง ครอบครองเพียง 1/10 ของพื้นที่ของสถานีย่อยที่มีขนาดเท่ากัน สามารถใช้ศูนย์กลางถนน จัตุรัส และมุมโรงงานได้อย่างเต็มที่ในการติดตั้งและการผลิต ซึ่งสอดคล้องกับนโยบายการประหยัดที่ดินของประเทศ

(7) รูปลักษณ์ที่สวยงามและง่ายต่อการประสานงานกับสิ่งแวดล้อม

เปลือกกล่องใช้เทคโนโลยีการผลิตแผ่นเหล็กชุบสังกะสีและเทคโนโลยีการผลิตภาชนะพร้อมการออกแบบรูปลักษณ์ที่สวยงาม ภายใต้สมมติฐานในการรับรองความน่าเชื่อถือของแหล่งจ่ายไฟ โดยการเลือกสีเปลือกของสถานีย่อยแบบกล่อง ทำให้ง่ายต่อการประสานงานกับสภาพแวดล้อมโดยรอบ เหมาะอย่างยิ่งสำหรับการก่อสร้างในเมือง เช่น พื้นที่อยู่อาศัยในเมือง สถานี ท่าเรือ สนามบิน สวนสาธารณะ แถบสีเขียว และพื้นที่ที่มีประชากรหนาแน่นอื่นๆ สามารถใช้เป็นทั้งสถานีย่อยแบบคงที่และสถานีย่อยแบบเคลื่อนที่ได้

ความแตกต่างระหว่างสถานีย่อยแบบดั้งเดิมและสำเร็จรูป

สถานีไฟฟ้าย่อยแบบดั้งเดิมเป็นองค์ประกอบสำคัญของระบบไฟฟ้า ซึ่งส่วนใหญ่จะใช้เพื่อแปลงไฟฟ้าแรงสูงให้เป็นพลังงานไฟฟ้าแรงต่ำเพื่อตอบสนองความต้องการพลังงานที่แตกต่างกัน พวกเขายังรับประกันการทำงานที่เสถียรและการจ่ายไฟของระบบไฟฟ้าอย่างเหมาะสม ทำให้มั่นใจได้ถึงการจ่ายไฟที่เชื่อถือได้และมีเสถียรภาพ

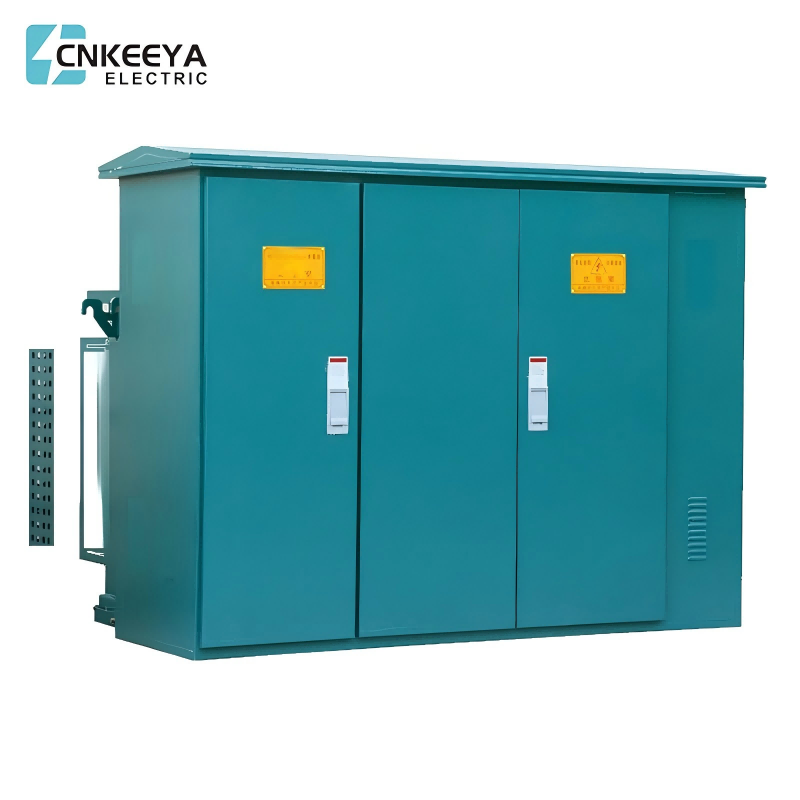

ต่อไปนี้เป็นการเปรียบเทียบพารามิเตอร์ระหว่างสถานีย่อยสำเร็จรูปประเภทอเมริกันและสถานีย่อยแบบดั้งเดิมของเจ้อเจียงเครื่องใช้ไฟฟ้าเท่านั้นบริษัท:

สถานีย่อยแบบกล่องจำแนกอย่างไร?

(1) แบบประกอบ ชุดและหม้อแปลงไฟฟ้าแรงสูงและแรงต่ำทั้งหมดได้รับการติดตั้งในกล่องโลหะ และทางเดินการทำงานจะเหลืออยู่ในอุปกรณ์จำหน่ายไฟฟ้าแรงสูงและแรงต่ำ สถานีย่อยแบบกล่องประเภทนี้มีขนาดค่อนข้างใหญ่และไม่ค่อยได้ใช้ในขณะนี้

(2) ประเภทอุปกรณ์รวม แทนที่จะใช้อุปกรณ์ครบชุดที่มีอยู่ อุปกรณ์ไฟฟ้าควบคุมและป้องกันแรงดันไฟฟ้าสูงและต่ำได้รับการติดตั้งโดยตรงในกล่องเพื่อสร้างเป็นอุปกรณ์ทั้งหมด การออกแบบนั้นคำนึงถึงการไม่ต้องบำรุงรักษา ไม่มีทางเดินในการทำงาน และกล่องมีขนาดเล็ก เรียกอีกอย่างว่าสถานีย่อยแบบกล่องยุโรปหรือสถานีย่อยแบบกล่องธรรมดา

(3) แบบรวม อุปกรณ์ควบคุมและป้องกันไฟฟ้าแรงสูงนั้นง่ายขึ้น และอุปกรณ์จำหน่ายไฟฟ้าแรงสูงและแรงต่ำและตัวหม้อแปลงได้รับการติดตั้งร่วมกันในถังน้ำมันหม้อแปลงเพื่อสร้างทั้งหมด ปริมาตรมีขนาดเล็กลง ใกล้เคียงกับหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันที่มีความจุเท่ากัน และเป็น 1/3 ของสถานีย่อยแบบกล่องของยุโรป เรียกอีกอย่างว่าสถานีย่อยแบบกล่องอเมริกันหรือสถานีย่อยแบบกล่องขนาดกะทัดรัด
