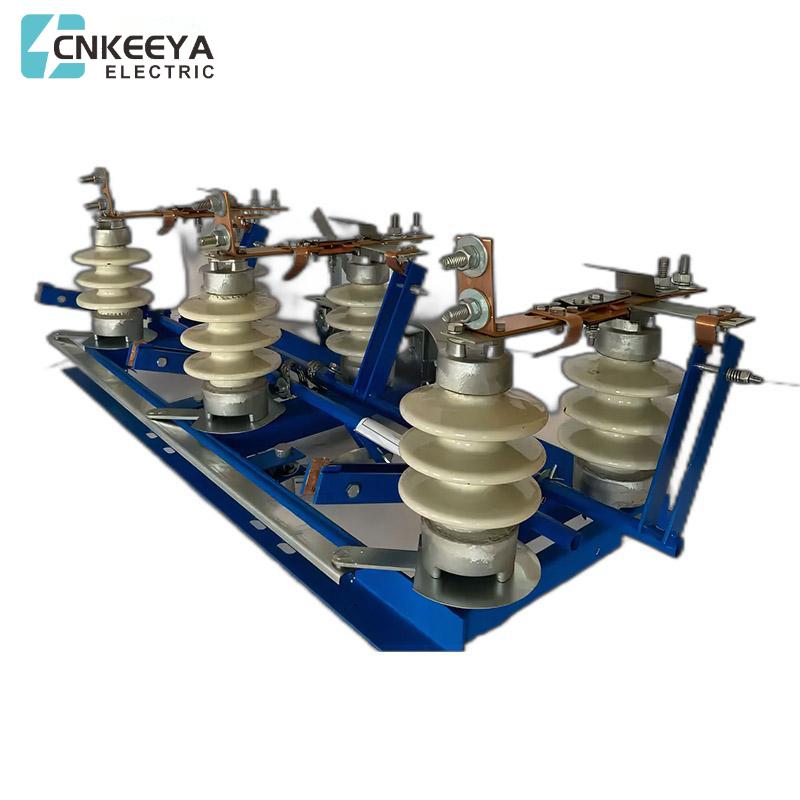

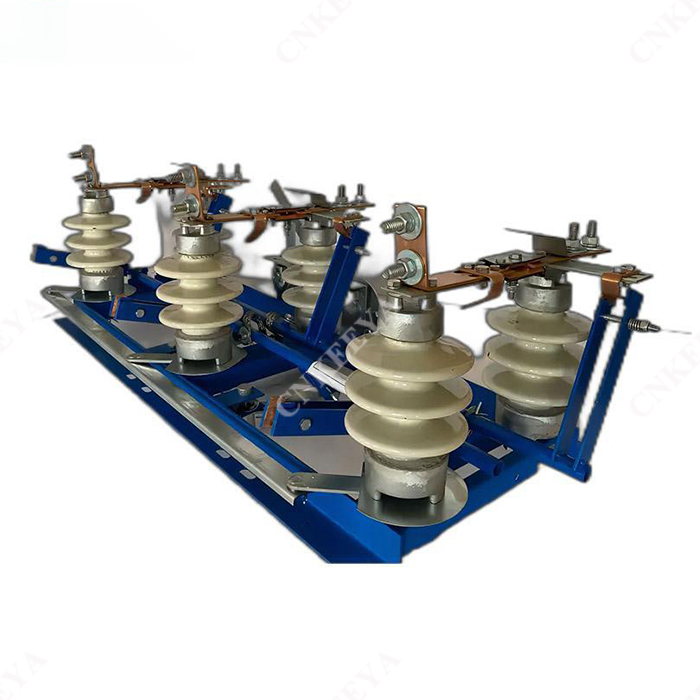

Disconnector RLND-1-10 II / 400 UHL1 ใช้ในการซ่อมแซมและป้องกันไฟฟ้าแรงสูง

เครือข่ายไฟฟ้าหรืออุปกรณ์ไฟฟ้าที่มีแรงดันไฟฟ้า 10 kV ช่วยให้สามารถถอดออกได้อย่างปลอดภัย

แรงดันไฟฟ้าจากวงจรผู้บริโภคที่ไม่ได้รับพลังงานก่อนหน้านี้ ในขณะที่วงจรผู้บริโภคที่ตัดการเชื่อมต่อทั้งหมด

มีการต่อสายดินอย่างมีประสิทธิภาพ

ข้อมูลจำเพาะ:

แรงดันไฟฟ้า, kV .......................... 10

แรงดันไฟฟ้าสูงสุดในการทำงาน kV ............ 12

พิกัดกระแส A ......................................... 400

กระแสต้านทานความร้อน kA ....................... 10

กระแสไฟฟ้าของความต้านทานไฟฟ้าไดนามิก kA ........ 25

หลังจากเวลากระแสปัจจุบัน เนื่องจาก:

- สำหรับมีดหลัก .......................................... 3

- สำหรับมีดกราวด์ .................................... 1

ความเครียดที่อนุญาตจากสายไฟในระนาบแนวนอนโดยคำนึงถึง

อิทธิพลของลมและน้ำแข็ง ไม่มีอีกแล้ว N .......... 200

ระยะการซึมผ่านของฉนวนภายนอก ซม. ..... 30

MTBF, รอบ, B-O ...................... 1,000

ขนาดโดยรวม mm ............................... 1115 x485x370

น้ำหนัก กก. ไม่เกิน ................................................ 35

RLND-1-10 II / 400 เป็นสิ่งที่ขาดไม่ได้สำหรับ:

- การเปิดและปิดแรงดันไฟฟ้าของส่วนที่ไม่ได้รับพลังงานของวงจรไฟฟ้าแรงสูง

- การมีช่องใส่อุปกรณ์ไฟฟ้าที่มองเห็นได้ซึ่งจำเป็น

อุปกรณ์ที่ได้รับการป้องกันหรือการซ่อมแซมอุปกรณ์

- การเปิดและปิดกระแสไฟเดินเบาสำหรับหม้อแปลงน้ำตาล

- การต่อสายดินชิ้นส่วนที่ไม่มีพลังงานของวงจรโดยใช้ตัวนำสายดินที่อยู่กับที่
