คำอธิบายเชิงลึกของยูนิตหลักวงแหวนกระจาย 10kV

ยูนิตหลักวงแหวน 10kV เป็นอุปกรณ์สำคัญในระบบจำหน่ายไฟฟ้า มีหน้าที่หลักในการจ่ายไฟฟ้าแรงสูง 10 kV หรือ 35 kV ให้กับผู้ใช้บริการอย่างต่อเนื่องเพื่อให้ทุกคนสามารถเข้าถึงไฟฟ้าได้ ไม่เพียงเท่านั้น แต่ยังสามารถตรวจสอบหม้อแปลงในระบบไฟฟ้าและควบคุมหม้อแปลงไฟฟ้าได้อย่างต่อเนื่องเพื่อให้มั่นใจว่าทำงานได้ตามปกติ เนื่องจากทำหน้าที่สำคัญเหล่านี้ ยูนิตหลักแบบวงแหวน 10kV จึงมีคุณลักษณะระดับไฟฟ้าแรงสูงและความจุขนาดใหญ่ แต่ขนาดและน้ำหนักไม่มากทำให้ใช้งานได้สะดวกมาก ต่อไป เราจะพาทุกคนมาทำความรู้จักกับยูนิตหลักของวงแหวนกระจาย 10kV และทำความเข้าใจแง่มุมต่างๆ ของมัน

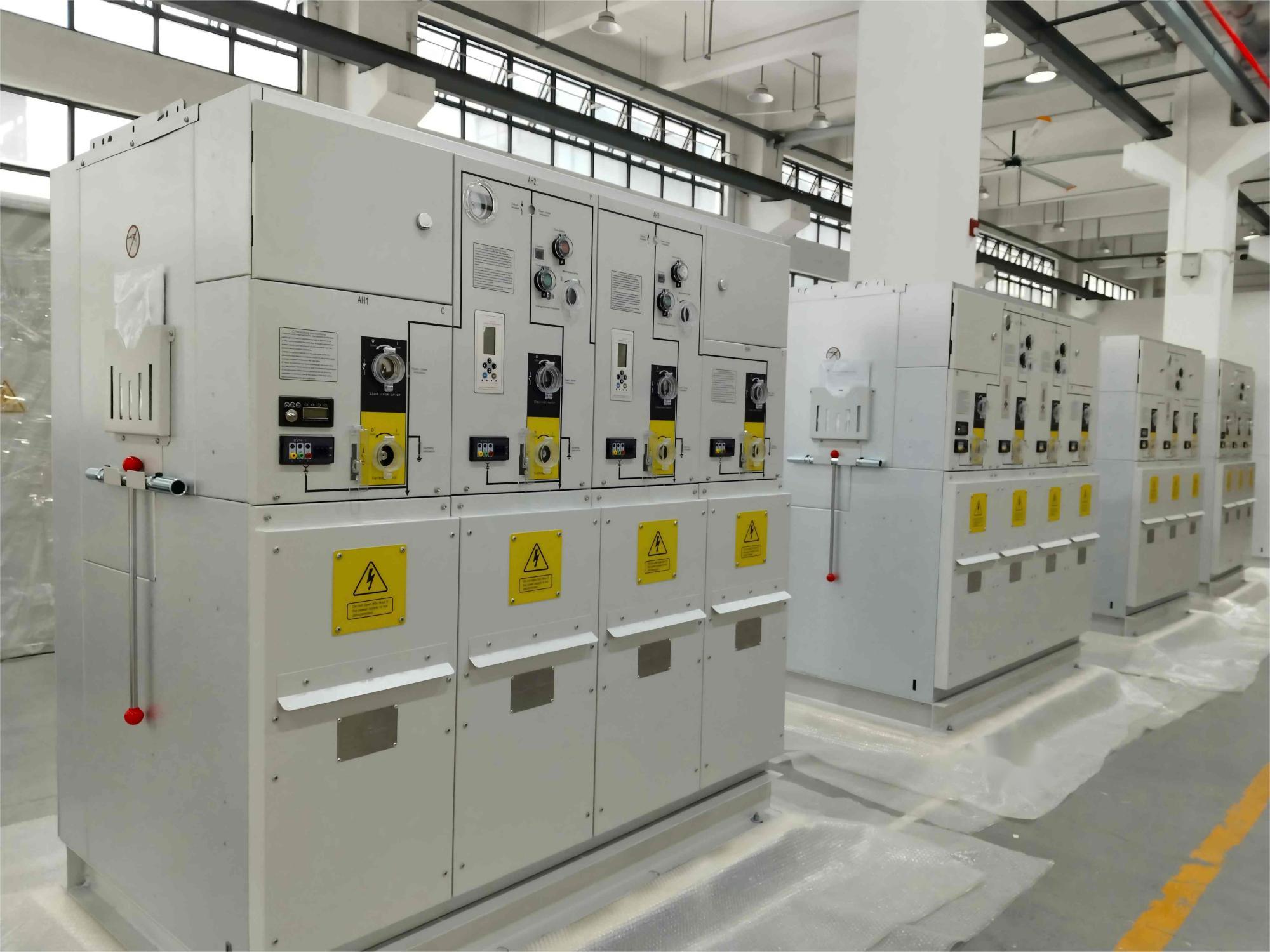

ยูนิตหลักของวงแหวนคืออุปกรณ์ไฟฟ้าที่ประกอบด้วยชุดสวิตช์เกียร์ไฟฟ้าแรงสูงที่ติดตั้งภายในตู้โลหะแผ่นเหล็ก หรือประกอบเข้ากับยูนิตจ่ายไฟหลักของวงแหวนชนิดช่วงเวลา ส่วนหลักของมันใช้สวิตช์โหลดและฟิวส์ และมีข้อดีของโครงสร้างที่เรียบง่าย ขนาดเล็ก ราคาถูก พารามิเตอร์และประสิทธิภาพของแหล่งจ่ายไฟที่ได้รับการปรับปรุง และความปลอดภัยของแหล่งจ่ายไฟ

จริงๆ แล้ว ถ้าจำแนกประเภทตู้ตามสวิตช์เกียร์ ก็จะมีโหลดสวิตช์เกียร์ ตู้เซอร์กิตเบรกเกอร์ GIS ฯลฯ แต่ไม่มียูนิตหลักแบบวงแหวน ยูนิตหลักของวงแหวนเป็นคำที่ใช้กันทั่วไป เดิมหมายถึงโหลดสวิตช์เกียร์ที่ใช้สำหรับแหล่งจ่ายไฟเครือข่ายวงแหวน ปัจจุบันมักใช้เป็นคำพ้องความหมายสำหรับโหลดสวิตช์เกียร์ ไม่ว่าจะใช้สำหรับแหล่งจ่ายไฟเครือข่ายแบบวงแหวนหรือไม่ก็ตาม ตัวอย่างเช่น บางสายการผลิตจำเป็นต้องดำเนินการในวงปิด (โดยทั่วไปเรียกว่าการจับมือกัน) หรือตู้กระจายสินค้าที่อาจทำการตัดโหลด (การสลับโหลดจากบรรทัดหนึ่งไปยังอีกบรรทัดหนึ่ง) เพื่อให้บรรลุฟังก์ชันเหล่านี้เรียกว่ายูนิตหลักของวงแหวน ดังนั้นยูนิตหลักแบบวงแหวนจึงเป็นสวิตช์เกียร์ประเภทหนึ่งที่สามารถจ่ายไฟแบบวงแหวนได้ และมักใช้ในระบบจ่ายไฟแบบวงแหวน ดังนั้นจึงเรียกกันทั่วไปว่าเป็นยูนิตหลักของวงแหวนหรือที่เรียกว่า "ยูนิตหลักของวงแหวนชนิดกล่องกลางแจ้ง" หรือ "สวิตช์เกียร์"

ตู้สวิตช์โหลดสามารถใช้สำหรับแหล่งจ่ายไฟเครือข่ายแบบวงแหวน การจัดส่งขอบเขตห้องแรงดันไฟฟ้าปานกลาง และแหล่งจ่ายไฟสถานีย่อยเทอร์มินัลแรงดันไฟฟ้าปานกลาง ข้อมูลจำเพาะของหม้อแปลงที่อนุญาตให้ใช้สวิตช์โหลดพร้อมการป้องกันฟิวส์จะแตกต่างกันไปตามแผนกจ่ายไฟในภูมิภาคต่างๆ ตัวอย่างเช่น ในปักกิ่ง โดยทั่วไปความจุของหม้อแปลงไฟฟ้าจะต้องไม่เกิน 1,000KVA ในขณะที่ในเซินเจิ้นอาจอยู่ที่ 1,600KVA ตู้สวิตช์โหลดมีโครงสร้างที่เรียบง่าย ต้นทุนต่ำ และมีขนาดเล็ก ส่วนใหญ่สามารถติดตั้งกับผนังได้ และโดยทั่วไปจะมีเพียงฟิวส์ป้องกันโดยไม่มีการป้องกันรีเลย์

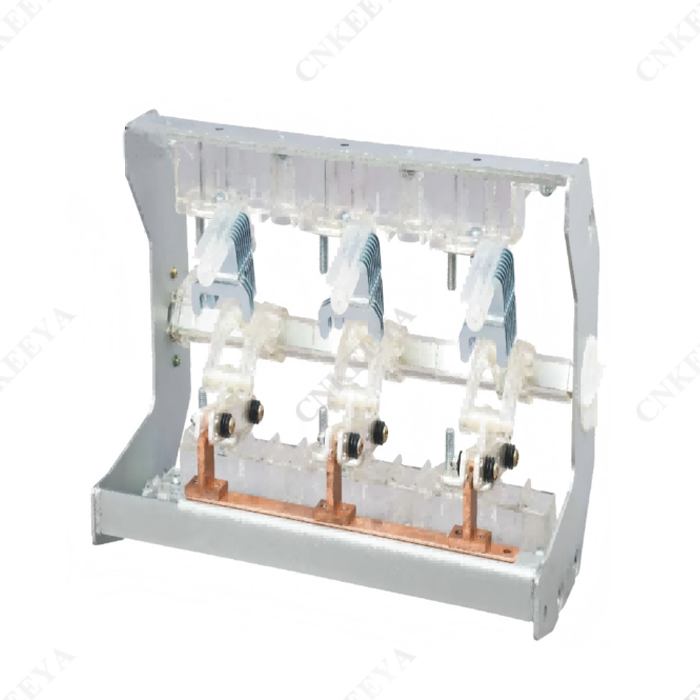

ความสามารถในการรองรับกระแสไฟของบัสบาร์หลักของตู้สวิตช์โหลดโดยทั่วไปจะน้อยกว่าหรือเท่ากับ 630A และกระแสไฟที่แตกหักของสวิตช์โหลดโดยทั่วไปจะน้อยกว่าหรือเท่ากับ 630A (โดยมีค่าถึง 1700A เล็กน้อย) กระแสไฟที่กำหนด (ฟิวส์) ของตู้หม้อแปลง (ตู้ขาออก) โดยทั่วไปจะไม่เกิน 125A และกระแสการถ่ายโอนของสวิตช์โหลดระดับไฮเอนด์สามารถเข้าถึง 2800A ตู้สวิตช์โหลดบางรุ่นสามารถติดตั้งเบรกเกอร์วงจรสุญญากาศโดยเฉพาะ เบรกเกอร์วงจร SF6 หรือใช้วิธีการดับส่วนโค้ง เช่น อากาศอัด และความสามารถในการทำลายการลัดวงจรอยู่ใกล้หรือถึงระดับของตู้สวิตช์ ยูนิตหลักของวงแหวนใช้สำหรับการแบ่งและรวมกระแสโหลด การตัดกระแสลัดวงจรและกระแสไม่มีโหลดของหม้อแปลง การชาร์จกระแสของสายเหนือศีรษะและสายเคเบิลที่ระยะห่างที่กำหนด มีบทบาทในการควบคุมและการป้องกัน และเป็นอุปกรณ์สวิตช์ที่สำคัญสำหรับแหล่งจ่ายไฟเครือข่ายแบบวงแหวนและแหล่งจ่ายไฟเทอร์มินัล
