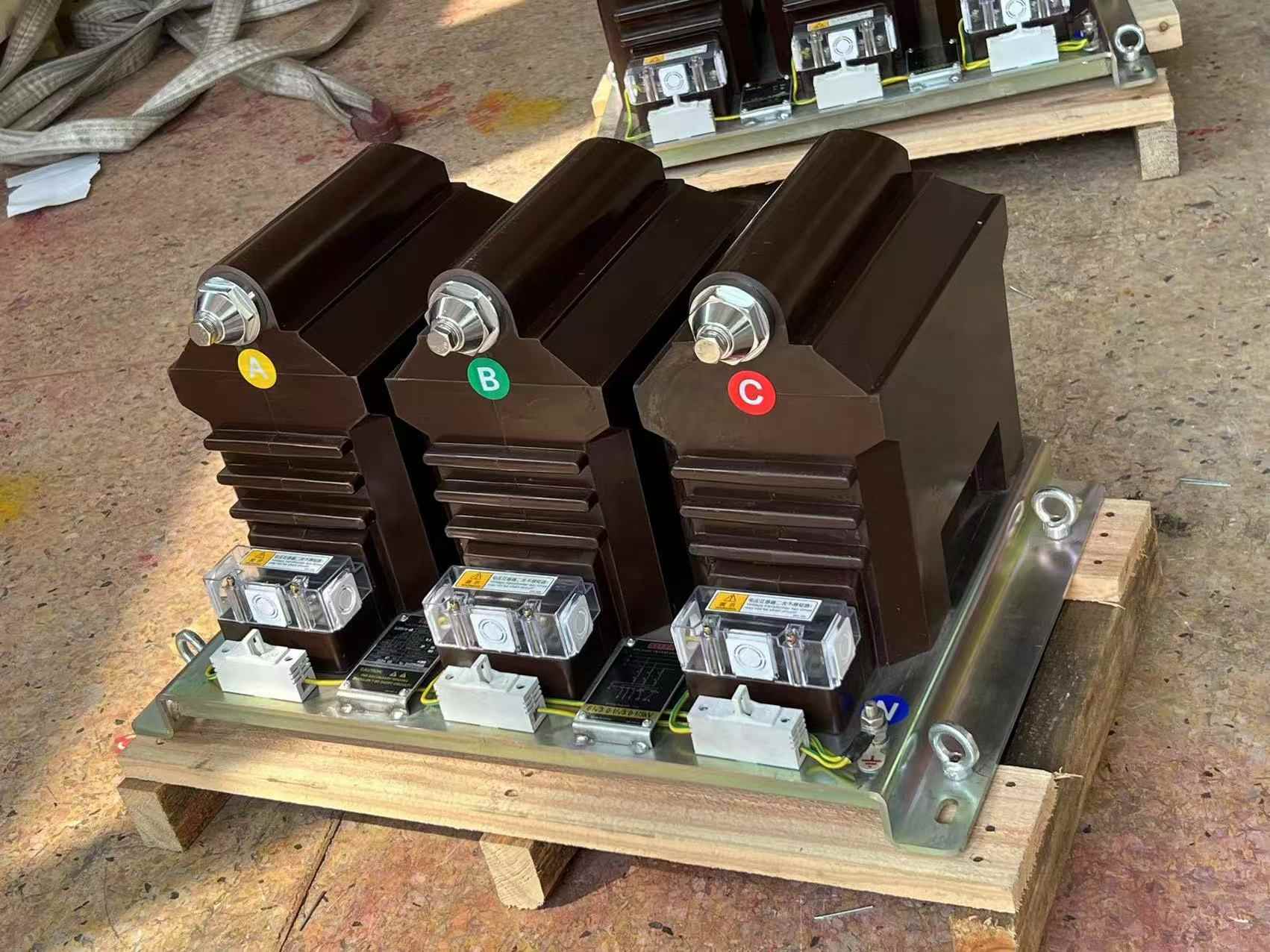

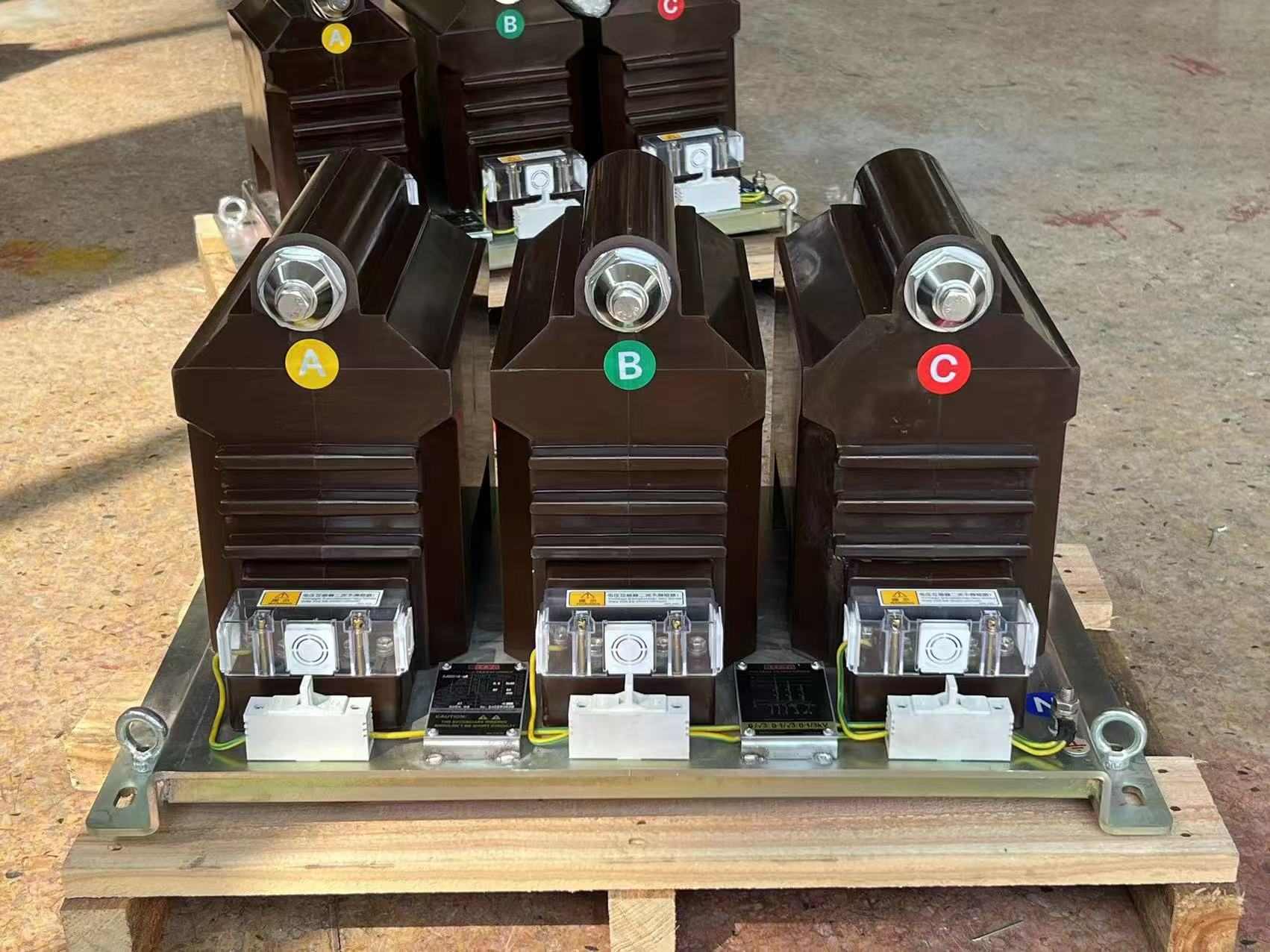

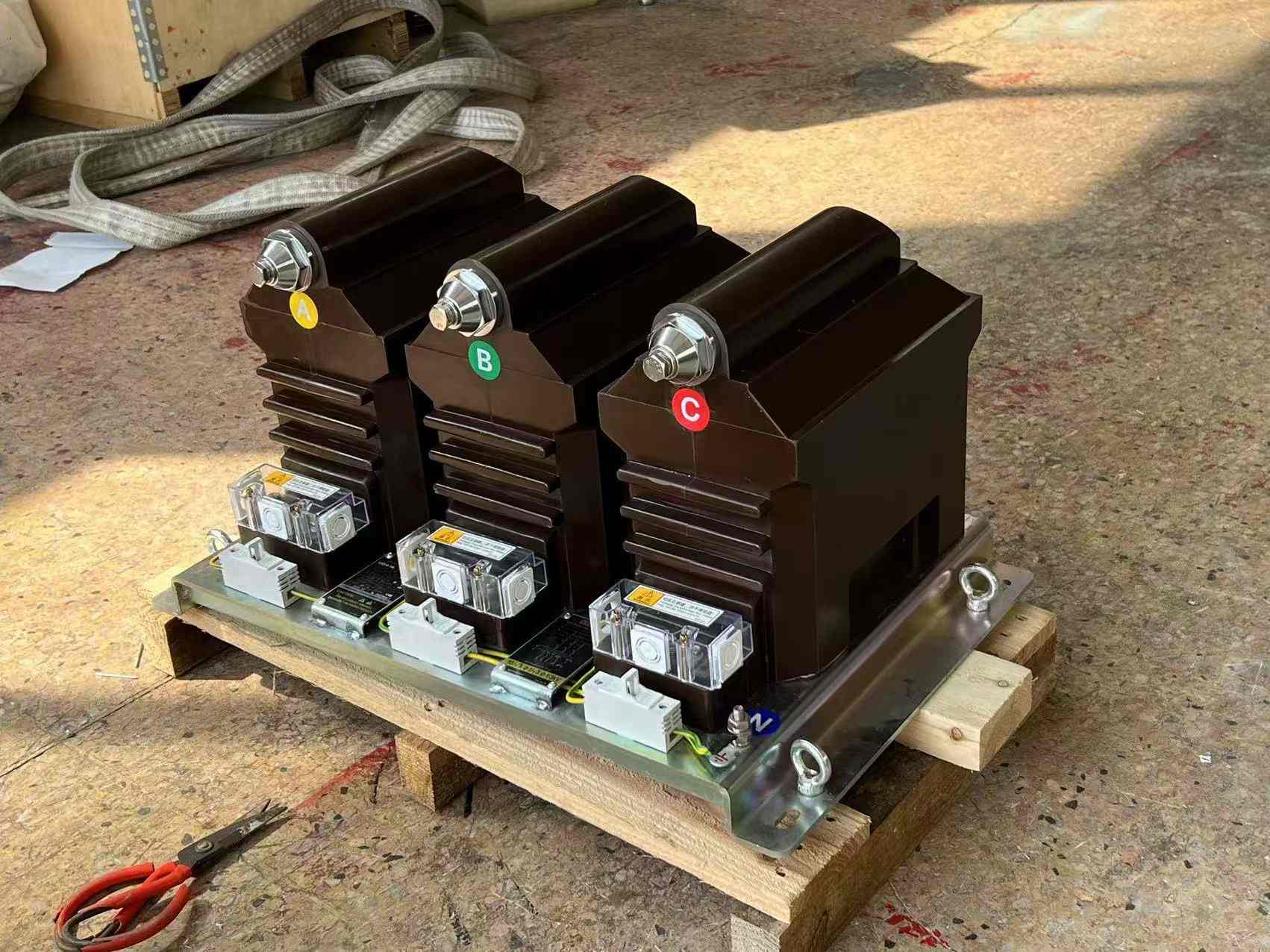

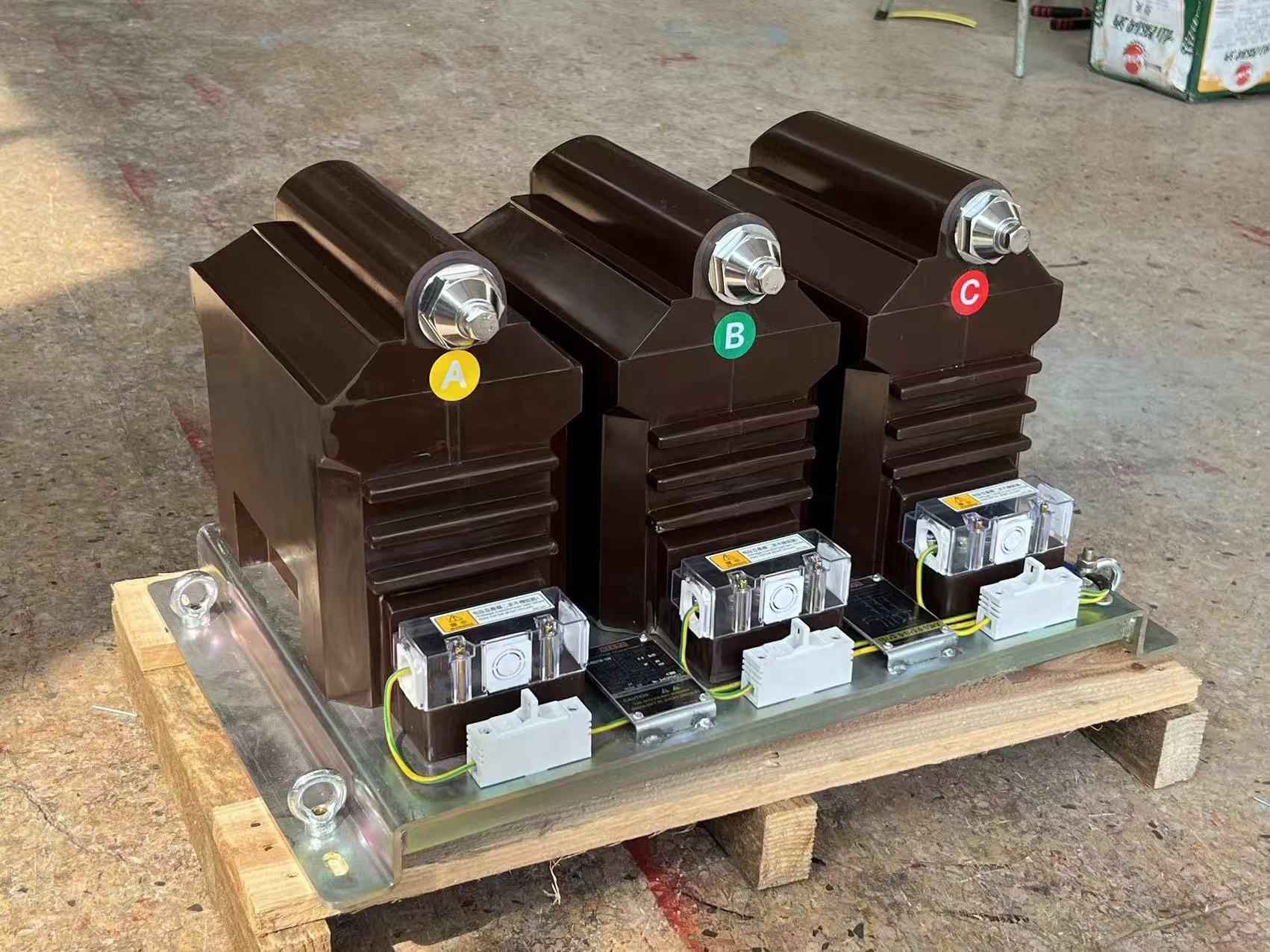

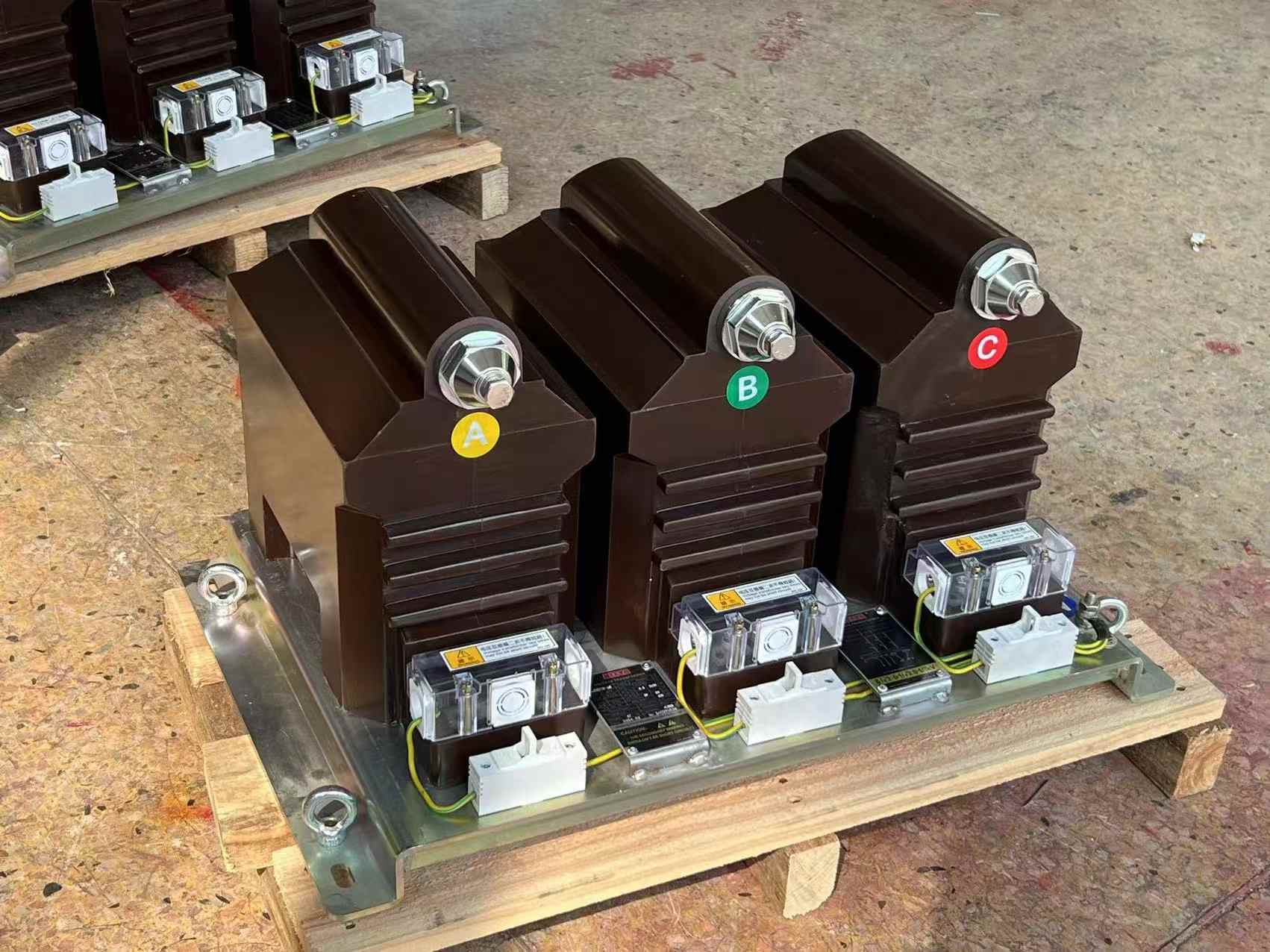

หม้อแปลงแรงดันไฟฟ้า

หม้อแปลงแรงดันไฟฟ้าเป็นหม้อแปลงเครื่องมือที่เชื่อมต่อแบบขนาน วัตถุประสงค์ในการออกแบบคือเพื่อให้โหลดที่ไม่สำคัญกับแหล่งจ่ายที่กำลังวัด และเพื่อให้มีอัตราส่วนแรงดันไฟฟ้าและความสัมพันธ์ของเฟสที่แม่นยำเพื่อให้บรรลุการวัดการเชื่อมต่อรองที่แม่นยำ

1. มาตรฐานผลิตภัณฑ์: GB1207-2006 หม้อแปลงแรงดันไฟฟ้าแม่เหล็กไฟฟ้า

2. ระดับฉนวนที่กำหนด: 7.2/32/60kV

3. ความถี่ที่กำหนด: 50Hz หรือ 60Hz

4. ระยะห่างตามผิวฉนวนของผลิตภัณฑ์: ตรงตามระดับมลพิษ Class II;

5. ตัวประกอบกำลังของโหลด: COS∮=08 (ล่าช้า)

รุ่นหม้อแปลงแรงดันไฟฟ้าประกอบด้วยส่วนต่าง ๆ ดังต่อไปนี้ โดยมีตัวอักษรและสัญลักษณ์แทนเนื้อหาดังนี้

อักษรตัวแรก: J - หม้อแปลงแรงดันไฟฟ้า;

ตัวอักษรตัวที่สอง: D - เฟสเดียว; S - สามเฟส;

ตัวอักษรตัวที่สาม: J - การแช่น้ำมัน; Z - เท;

ตัวอักษรตัวที่สี่: ตัวเลข - ระดับแรงดันไฟฟ้า (KV)

ตัวอย่างเช่น JDZX18-10R1 แสดงถึงหม้อแปลงแรงดันไฟฟ้าแบบหล่อเฟสเดียวที่มีแรงดันไฟฟ้าพิกัด 10KV
