หม้อแปลงกระแส

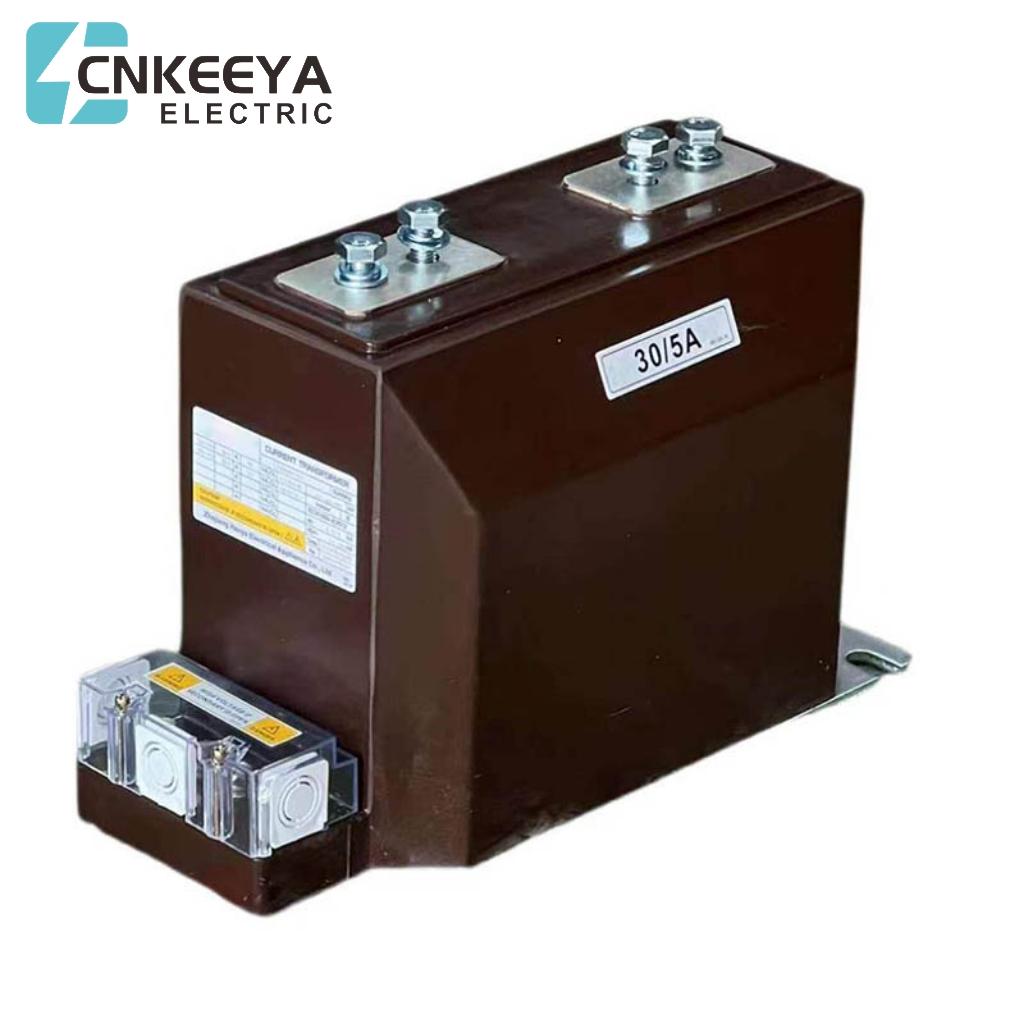

หม้อแปลงกระแส LZZBJ9-12 เป็นผลิตภัณฑ์เต็มสภาพในร่มหล่อด้วยอีพอกซีเรซินชนิดเสา เหมาะสำหรับการวัดกระแสและพลังงาน และการป้องกันรีเลย์ในสวิตช์เกียร์แบบติดตั้งตรงกลางหรือสวิตช์เกียร์ประเภทอื่น ในระบบไฟฟ้าที่มีความถี่พิกัด 50Hz และแรงดันไฟฟ้าพิกัด 10kV และต่ำกว่า หม้อแปลงกระแสชนิดนี้เป็นโครงสร้างเสาปิดทั้งตัว หล่อด้วยอีพอกซีเรซิน ซึ่งทนทานต่อมลภาวะและความชื้น ขันสกรูให้แน่นหนึ่งครั้งระหว่างการติดตั้งเพื่อให้แน่ใจว่าหน้าสัมผัสเชื่อถือได้

เช่นเดียวกับหม้อแปลงไฟฟ้าอื่นๆ หม้อแปลงกระแสไฟฟ้ามีขดลวดปฐมภูมิ แกนกลาง และขดลวดทุติยภูมิ แม้ว่าหม้อแปลงบางตัว (รวมถึงหม้อแปลงกระแสไฟฟ้า) จะใช้แกนอากาศก็ตาม ตามหลักการ ข้อแตกต่างเพียงอย่างเดียวระหว่างหม้อแปลงกระแสและหม้อแปลงแรงดันไฟฟ้า (ชนิดปกติ) ก็คือ หม้อแปลงชนิดแรกได้รับพลังงานจากกระแสไฟฟ้า "คงที่" ในขณะที่หม้อแปลงชนิดหลังได้รับพลังงานจากแรงดันไฟฟ้า "คงที่" โดยที่ "ค่าคงที่" มีความสำคัญทางทฤษฎีของวงจรที่เข้มงวด

วิธีการเดินสายของหม้อแปลงกระแสจะพิจารณาจากข้อกำหนดการใช้งานของโหลดที่เชื่อมต่ออยู่ วิธีการเดินสายไฟที่ใช้บ่อยที่สุด ได้แก่ สตาร์เฟสเดียว สตาร์สามเฟส และสตาร์ที่ไม่สมบูรณ์

ตัวอักษรตัวแรก: L - หม้อแปลงกระแส

อักษรตัวที่สอง: A - สไตล์ทะลุกำแพง; ประเภทเสา Z; M - ประเภทบัสบาร์; D - แบบเลี้ยวเดียวผ่าน; โครงสร้างรูปตัววีคว่ำ ลำดับ J-ศูนย์

ใช้สำหรับการตรวจจับสายดิน W - ต่อต้านมลภาวะ; ประเภทสัมผัสที่คดเคี้ยว R

ตัวอักษรที่สาม: Z - ประเภทการหล่อเรซินอีพอกซีเรซิน; C - ฉนวนเซรามิก Q - สื่อฉนวนก๊าซ W - เฉพาะสำหรับการป้องกันไมโครคอมพิวเตอร์

ตัวอักษรที่สี่: B - มีระดับการป้องกัน C - การป้องกันส่วนต่าง ระดับ ดี-ดี; ชนิดเสริมแรง Q; ZG เสริมแรง J

ตัวเลขที่ห้า: ระดับแรงดันไฟฟ้า, หมายเลขซีเรียลของผลิตภัณฑ์
