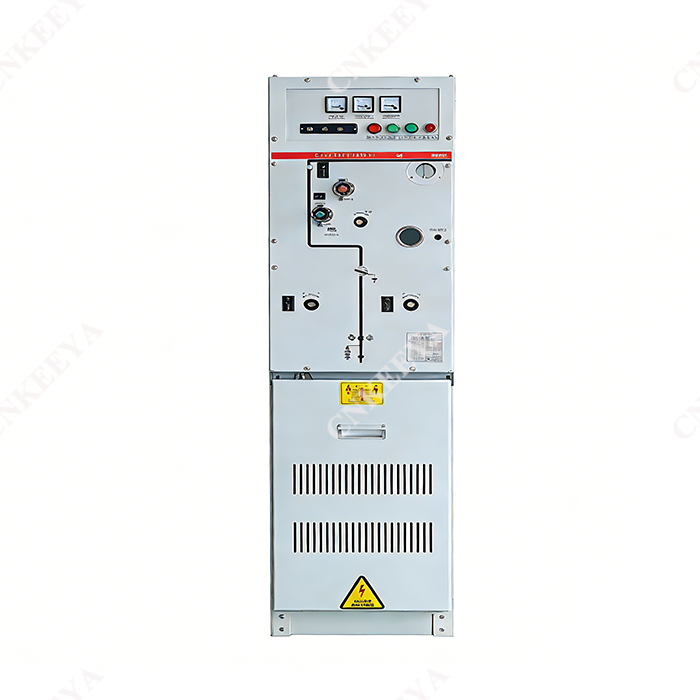

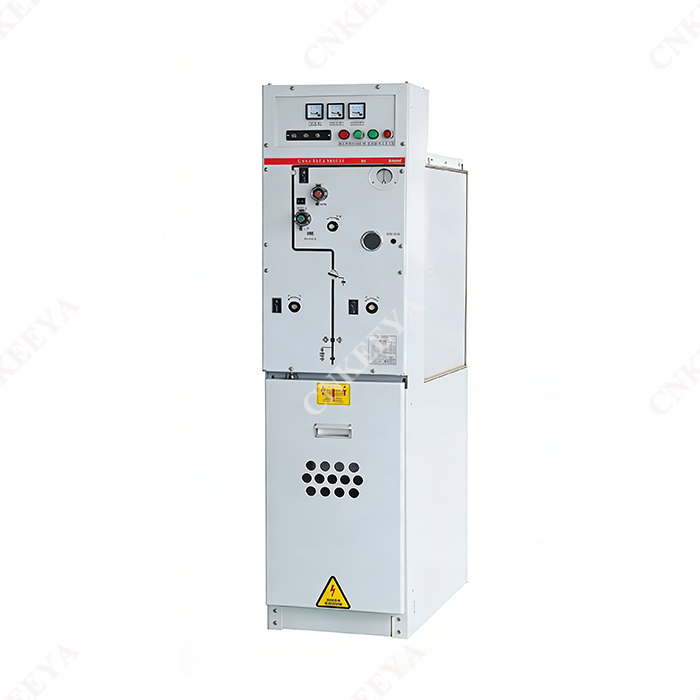

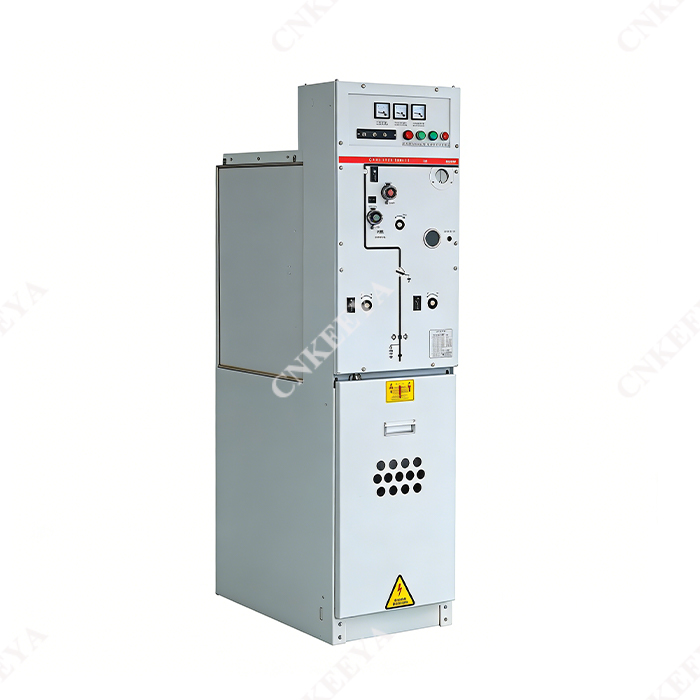

ยูนิตหลักวงแหวนฉนวนแข็ง 12kV

CNKEEYA ยูนิตหลักวงแหวนฉนวนแข็ง 12kV ซึ่งเป็นซัพพลายเออร์ที่มีชื่อเสียงในประเทศจีน เชี่ยวชาญในการจัดหายูนิตหลักวงแหวนฉนวนแข็งคุณภาพสูงสำหรับโซลูชันการจ่ายไฟฟ้าที่มีประสิทธิภาพและเชื่อถือได้ ยูนิตหลักวงแหวนฉนวนแข็ง GTXGN □-12 เป็นหน่วยหลักของวงแหวนฉนวนคอมโพสิตชนิดป้องกันสิ่งแวดล้อมรุ่นใหม่ที่พัฒนาโดย บริษัท ของเรา ส่วนใหญ่ประกอบด้วยสามส่วนคือหน่วย V (หน่วยเบรกเกอร์), หน่วย C (หน่วยสวิตช์โหลด), หน่วย F (หน่วยรวม) แต่ละหน่วยสามารถใช้คนเดียวหรือยังสามารถขยายได้อย่างอิสระ โครงสร้างแบ่งออกเป็นห้องเครื่องมือควบคุมอัจฉริยะ กลไกการทำงานและส่วนหลัก ห้องเครื่องมือสามารถจับคู่การป้องกันไมโครคอมพิวเตอร์ (ตัวควบคุม) ใช้กลไกการทำงานของสปริง และส่วนหลักใช้กระบวนการเจลอัตโนมัติของ APG สวิตช์แยกและห้องดับเพลิงส่วนโค้งนั้นสมบูรณ์ ล้อมรอบด้วยอีพอกซีเรซิน และใช้ข้อต่อพิเศษเพื่อเชื่อมต่อบัส

ห้องดับเพลิงส่วนโค้งใช้วัสดุสัมผัสทองแดงและโครเมียมพิเศษ --- หน้าสัมผัสสนามแม่เหล็กตามยาวประเภท R และกระบวนการปิดผนึกครั้งเดียวเสร็จสมบูรณ์ ความสามารถในการทำลายและความเสถียรของกระแสไฟฟ้าลัดวงจร อายุการใช้งานไฟฟ้า อุณหภูมิที่เพิ่มขึ้น และระดับฉนวนของห้องดับเพลิงส่วนโค้งนี้คือ (วัสดุสัมผัสทองแดงและอลูมิเนียม โครงสร้างสัมผัสสนามแม่เหล็กตามยาวทรงถ้วย และกระบวนการปิดผนึกครั้งเดียวที่ไม่สมบูรณ์) ได้รับการปรับปรุงอย่างเห็นได้ชัดเมื่อเทียบกับรุ่นก่อนหน้า กลไกการทำงานใช้กลไกการทำงานแบบยืดหยุ่นซึ่งรวมเข้ากับสวิตช์ กล่าวคือ สวิตช์แยกและกลไกการทำงานแบบยืดหยุ่นของสวิตช์หลักถูกรวมเข้าด้วยกัน ซึ่งสามารถรับรู้ถึงลูกโซ่ได้อย่างสะดวก และชิ้นส่วนกลไกก็น้อยลง ลดการเชื่อมโยงการส่งข้อมูลที่ไม่จำเป็นด้วยความน่าเชื่อถือสูง และการดำเนินการทางไฟฟ้าสามารถติดตั้งได้ตามความต้องการของผู้ใช้

สวิตช์เกียร์แบบปิดที่หุ้มฉนวนอย่างแน่นหนา: ใช้วัสดุฉนวนที่เป็นของแข็งเป็นสื่อฉนวนหลักและการเชื่อมต่อที่เป็นสื่อกระแสไฟฟ้า หลังจากที่สวิตช์แยก สวิตช์กราวด์ บัสหลัก บัสสาขา และวงจรไฟฟ้าหลักอื่น ๆ เป็นแบบเดี่ยวหรือรวมกัน ตัวกลางฉนวนแข็งจะถูกห่อและบรรจุเป็นโมดูลหนึ่งหรือหลายโมดูลพร้อมฟังก์ชันบางอย่าง ซึ่งสามารถรวมใหม่หรือขยายด้วยฉนวนแบบเต็มและประสิทธิภาพการปิดผนึกเต็มรูปแบบ กลไกสามสถานีสามารถเปิดและปิดกระแสโหลดได้ และยังสามารถใช้งานแบบแมนนวลและแบบไฟฟ้าได้อีกด้วย

สภาพการบริการ

● อุณหภูมิแวดล้อม: -45°C+45°C

● ความชื้น: ค่าเฉลี่ยสัมพัทธ์สูงสุด ≤95% ค่าเฉลี่ยรายเดือน ≤90%

● ระดับความสูง: ≤4000 เมตร

● ความสามารถในการรับแผ่นดินไหว: 8 องศา

● เกรดการป้องกัน: IP67 สำหรับท่อฟิวส์ตัวไฟฟ้า, ตัวตู้สวิตช์ IP3X

มาตรฐานผู้บริหาร

GTXGN □-12

ยูนิตหลักวงแหวนหุ้มฉนวนแข็ง

● IEC 62271-1-2017 สวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุมส่วนที่ 1: ข้อกำหนดทั่วไป

● IEC 620071-200-2003 สวิตช์เกียร์แรงดันสูงและเกียร์ควบคุมส่วนที่ 200: สวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะ AC สำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 1kV ขึ้นไปและรวมถึง 52kV

● GB3906-2006 สวิตช์เกียร์และเกียร์ควบคุมที่หุ้มด้วยโลหะแบบกระแสสลับสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6kV ขึ้นไปและรวมถึง 40.5kV

● GB/T11022-2011 ข้อกำหนดทั่วไปสำหรับมาตรฐานสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม

● GB1984-2014 เซอร์กิตเบรกเกอร์ไฟฟ้ากระแสสลับแรงดันสูง

● GB1985-2014 อุปกรณ์ตัดการเชื่อมต่อกระแสสลับแรงดันสูงและสวิตช์สายดิน

● GB3804-2017 สวิตช์ไฟฟ้ากระแสสลับแรงดันสูงสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6 kV และน้อยกว่า 40.5 kV

● DL/T404-2018 สวิตช์เกียร์และเกียร์ควบคุมที่หุ้มด้วยโลหะกระแสสลับสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6kV ขึ้นไปและรวมถึง 40.5kV

● ข้อมูลจำเพาะ Q/GDW730-2012 สำหรับยูนิตหลักวงแหวนหุ้มฉนวนแข็ง 12kV

พารามิเตอร์ทางเทคนิค

พารามิเตอร์ทางเทคนิคของสวิตช์เกียร์

ความปลอดภัยและการคุ้มครองสิ่งแวดล้อม

การคุ้มครองสิ่งแวดล้อม

ขนาดเค้าร่าง
