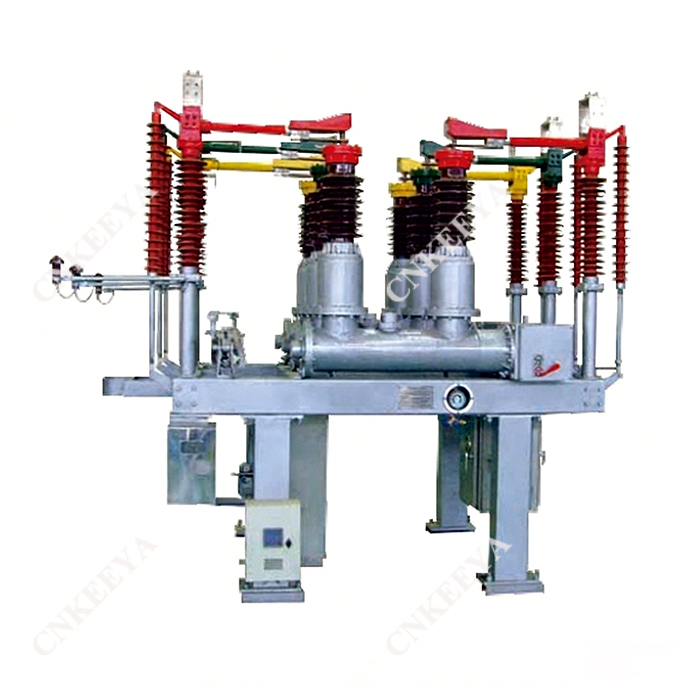

ZCW10-40.5L อุปกรณ์ไฟฟ้ารวมแบบปิดกลางแจ้ง

 ภาพรวม

ZCW10-40.5L Type Outdoor Enclosed Combined Electrical Apparatus เป็นชุดเครื่องใช้ไฟฟ้าแบบรวมครบชุดที่ใช้อากาศเป็นฉนวนภายนอก ก๊าซ SF6 เป็นสื่อในการดับเพลิง การควบคุมและการป้องกันระบบส่งและจ่ายไฟ 72.5 KV สำหรับไฟฟ้ากระแสสลับสามเฟสยังสามารถใช้สำหรับการเชื่อมต่อเซอร์กิตเบรกเกอร์และการเปิดและปิดธนาคารตัวเก็บประจุ เหมาะสำหรับสถานีย่อยในเมือง สถานีย่อยระดับองค์กร และสถานีย่อยบนภูเขาที่มีการใช้ประโยชน์ที่ดินอย่างจำกัด

 ลักษณะโครงสร้าง

 เซอร์กิตเบรกเกอร์เป็นโครงสร้างถังตั้งพื้นขนาดเล็กกลางแจ้ง พร้อมด้วยกลไกการทำงานของสปริง CT35 กลไกนี้ได้รับการติดตั้งร่วมกับตัวเครื่องหลัก ติดตั้งง่าย การดีบักที่สะดวก การทำงานที่เชื่อถือได้ และเหมาะสำหรับการใช้งานบ่อยครั้ง สถาบันมีอายุมากกว่า 10,000 ครั้ง

 การใช้โครงสร้างดับเพลิงแบบอาร์กอากาศอัด ความสามารถในการทำลายล้างมีความแข็งแกร่งเป็นพิเศษ โดยสามารถทำลายสถิติสะสม 12 ครั้งที่ 40kA สร้างสถิติสูงสุดในจีน

 ประสิทธิภาพการปิดผนึกที่เชื่อถือได้ การใช้ปะเก็นปิดผนึก ซีลแบบไดนามิกใช้วงแหวนปิดผนึกรูปตัว "V" พร้อมโครงสร้างการชดเชยแรงดันสปริง และแผงสายไฟรองของหม้อแปลงจะถูกจับคู่โดยองค์กรร่วมทุน โดยมีอัตราการรั่วไหลของอากาศต่อปีน้อยกว่า 0.5%

 หม้อแปลงกระแสภายในทำจากโลหะผสมไมโครคริสตัลไลน์ที่มีการซึมผ่านของแม่เหล็กสูง โดยมีระดับความแม่นยำ 0.2 หรือ 0.2 วินาที สามารถติดตั้งหม้อแปลงได้ 12 ตัวตามความต้องการของผู้ใช้ เหมาะสำหรับสายขนถ่ายยาว 50 กิโลเมตรที่ไม่มีการจุดระเบิดใหม่

 คำแนะนำในการสั่งซื้อ

 รุ่นและข้อมูลจำเพาะของเบรกเกอร์

 พารามิเตอร์ทางไฟฟ้าที่กำหนด (แรงดัน กระแส กระแสไฟกระชาก ฯลฯ)

 สภาพแวดล้อมในการใช้งาน (อุณหภูมิโดยรอบ ระดับความสูง ระดับมลภาวะต่อสิ่งแวดล้อม)

 แรงดันไฟฟ้าของกลไกการทำงานและแรงดันไฟฟ้าของมอเตอร์

 ปริมาณ อัตราส่วนกระแส การรวมระดับ และโหลดทุติยภูมิของหม้อแปลงกระแสภายในหรือภายนอก ชื่อและปริมาณอะไหล่ เครื่องมือพิเศษ และอุปกรณ์ (ต้องสั่งซื้อแยกต่างหาก)
