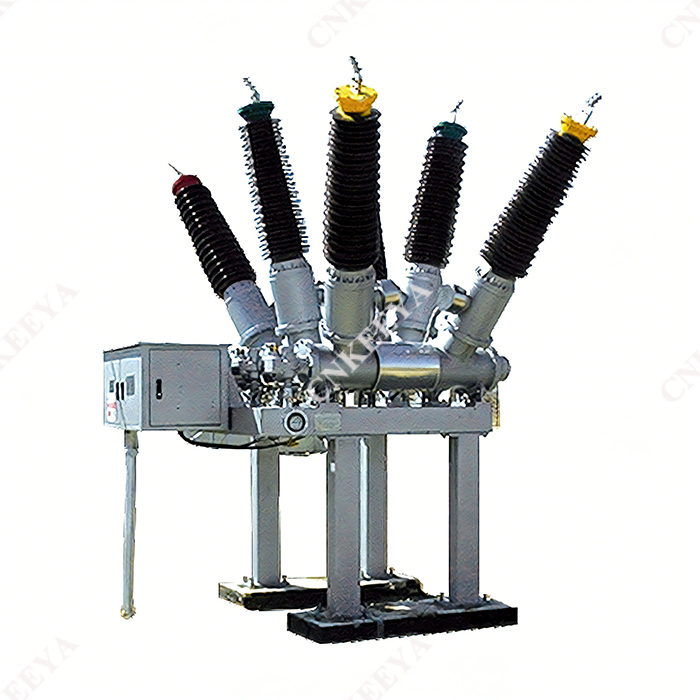

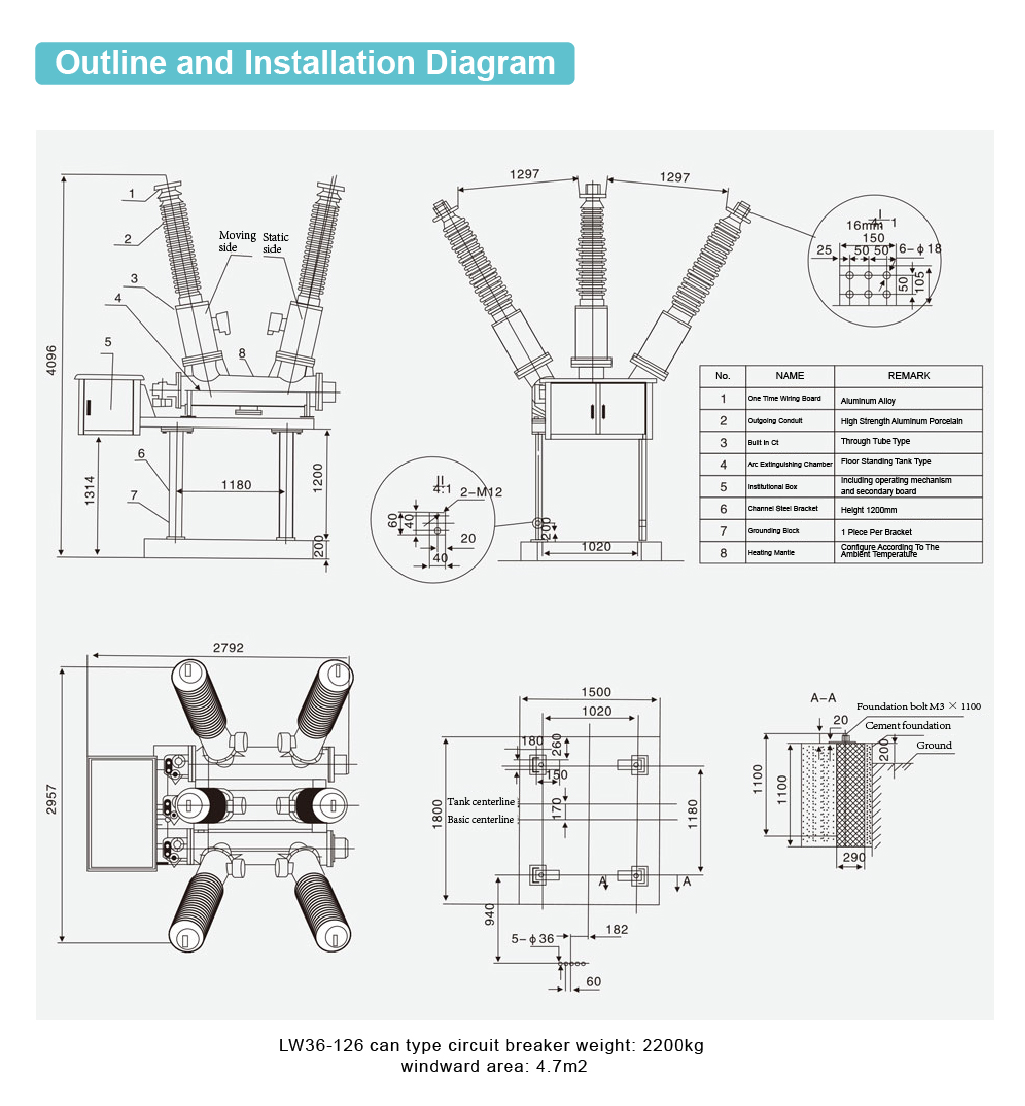

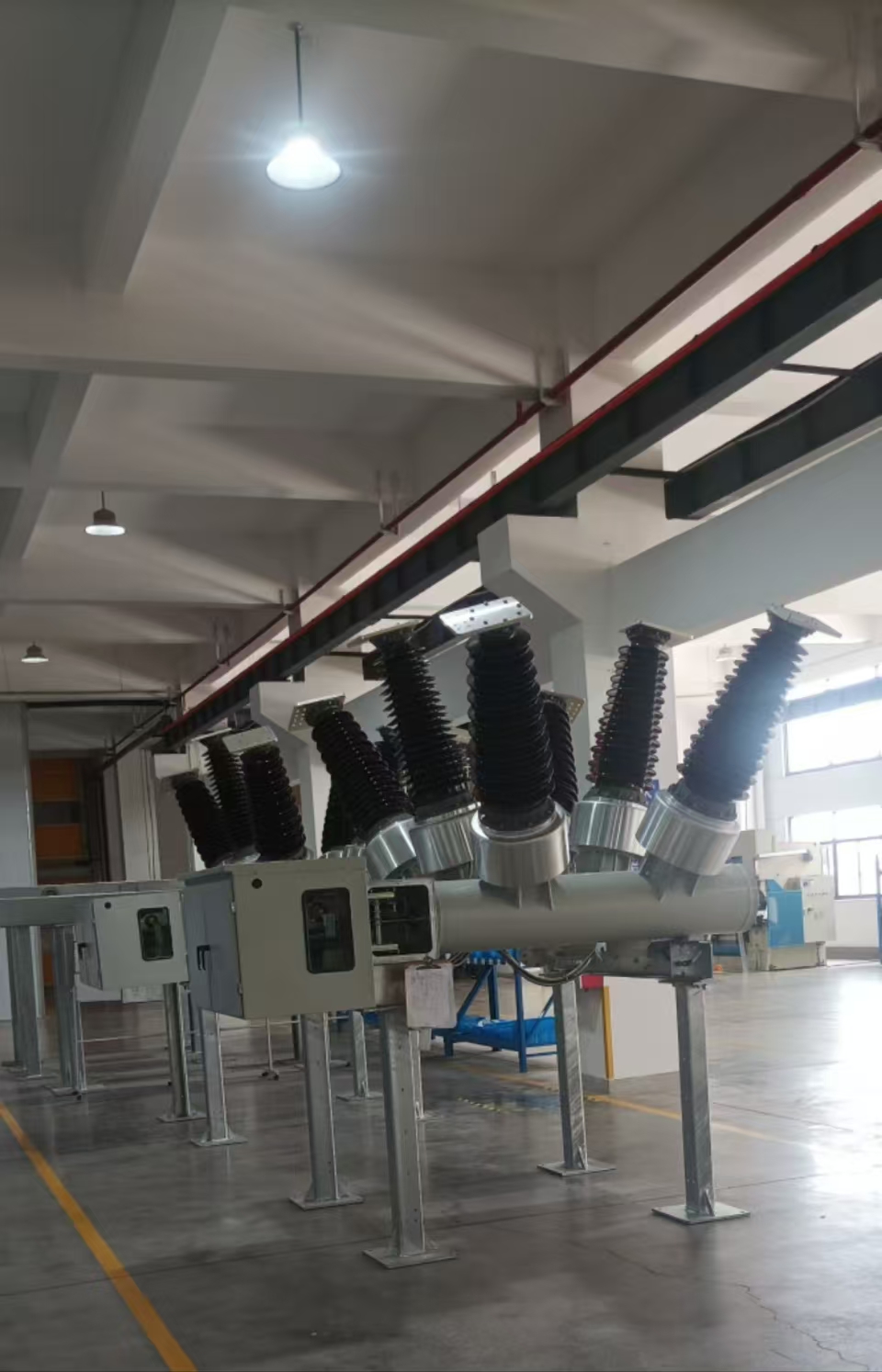

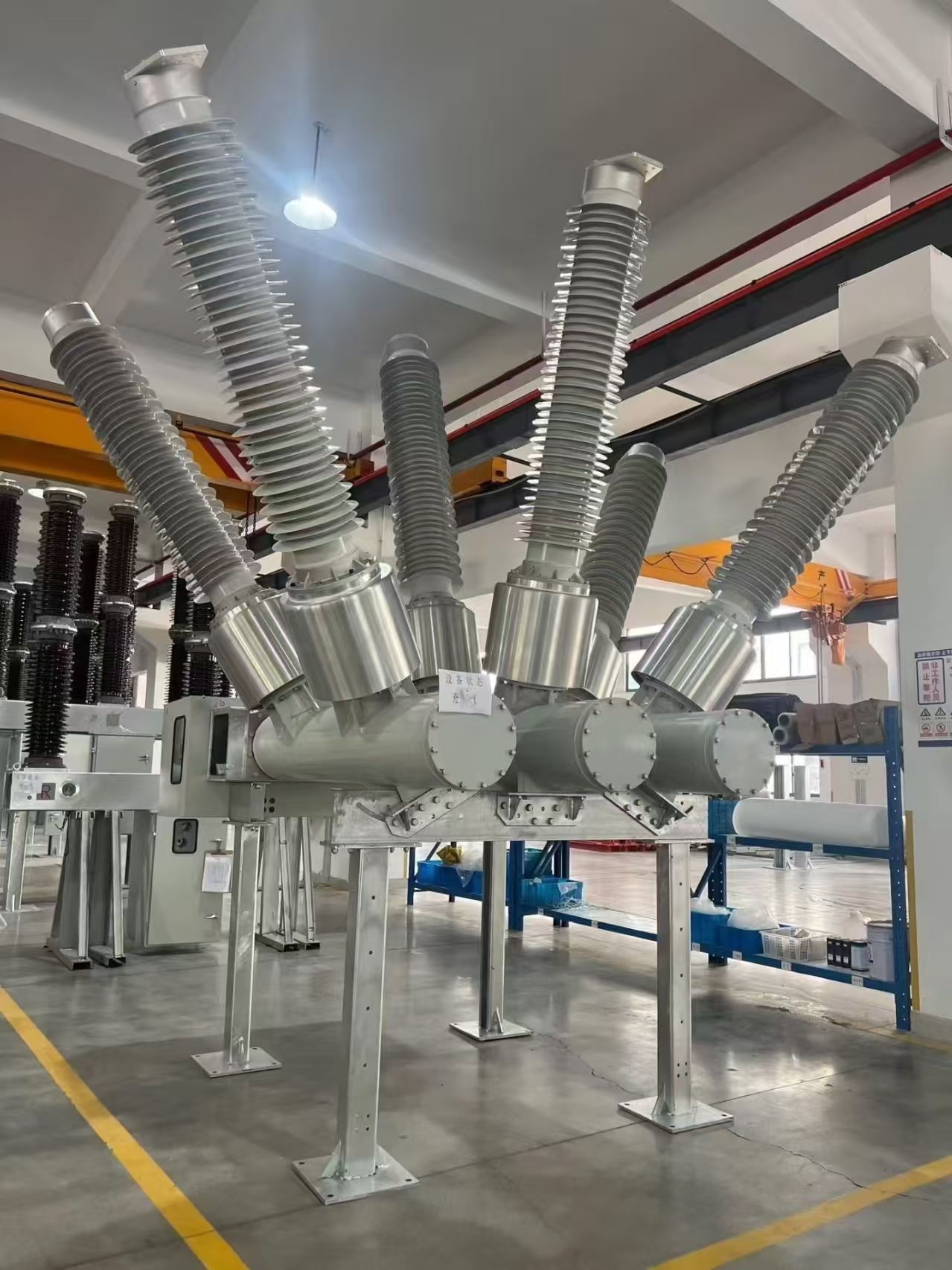

LW36-126/T3150-40 เซอร์กิตเบรกเกอร์ชนิดถัง AC แรงดันสูง SF₆

 ภาพรวม

 LW36-126/T3150-40 เซอร์กิตเบรกเกอร์ชนิดถังแรงดันสูง AC SF₆ และหม้อแปลงกระแสรวมกัน และห้องดับเพลิงส่วนโค้งได้รับการติดตั้งในแนวนอนในเปลือกอลูมิเนียมอัลลอยด์ที่มีการต่อสายดิน พร้อมด้วยกลไกการทำงานของสปริงประเภท CT26 ใช้ส่วนประกอบน้อยลง มีรูปแบบที่เรียบง่ายและกะทัดรัด และโดยรวมมีความทนทานและทนทาน ตรงตามข้อกำหนดของสวิตช์ไร้น้ำมัน มีลักษณะทางกลที่ดีเยี่ยมและมีความน่าเชื่อถือสูง ส่วนประกอบที่สำคัญทั้งหมดได้รับการประมวลผลโดย CNC และอุปกรณ์แมชชีนนิ่งเซ็นเตอร์ และตลับลูกปืนทำจากตลับลูกปืนที่มีตราสินค้า (เช่น IKO, INA, SKF ฯลฯ) โดยมีอายุการใช้งานเชิงกลสูงถึง 10,000 ครั้ง เหมาะสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงกลางแจ้งที่มี AC สามเฟส 50Hz สามารถใช้สำหรับควบคุมและป้องกันระบบส่งและแปลงขนาด 72.5 (126) kV นอกจากนี้ยังใช้สำหรับเชื่อมต่อเซอร์กิตเบรกเกอร์และการเปิดและปิดธนาคารตัวเก็บประจุอีกด้วย

 ลักษณะโครงสร้าง

 เซอร์กิตเบรกเกอร์ใช้โครงสร้างแยกเดี่ยวเสาพอร์ซเลนสามเฟส โดยมีกลไกการทำงานของสปริงสำหรับสามเฟสที่จัดเรียงไว้ตรงกลางและเชื่อมต่อกันด้วยสามเฟส ส่งผลให้มีรูปลักษณ์ที่แปลกใหม่และสวยงาม เบรกเกอร์ใช้ก๊าซ SF6 เป็นฉนวนและสารดับเพลิง ในระหว่างการทำงาน เซอร์กิตเบรกเกอร์ทั้งสามขั้วจะเชื่อมต่อกับแก๊ส SF6 และใช้รีเลย์ความหนาแน่นแบบตัวชี้เพื่อตรวจสอบความคืบหน้าของแรงดันและความหนาแน่น เนื่องจากการใช้หลักดับไฟอาร์คขับเคลื่อนด้วยตนเองและการออกแบบที่เหมาะสมที่สุดในระบบการเคลื่อนที่ของเซอร์กิตเบรกเกอร์ ประสิทธิภาพเชิงกลได้รับการปรับปรุงอย่างมีประสิทธิภาพและกำลังในการทำงานลดลงอย่างมาก ประสิทธิภาพการแตกหักที่ดีเยี่ยมและอายุการใช้งานทางไฟฟ้าที่ยาวนาน

 แชสซีการติดตั้งและส่วนรองรับทำจากแผ่นเหล็กที่โค้งงอโดยรวม และการรักษาพื้นผิวเป็นแบบจุ่มร้อนชุบสังกะสีทั้งหมด ตัวยึดแบบเปิดทั้งหมดทำจากวัสดุที่มีความแข็งแรงสูงและชุบสังกะสีแบบจุ่มร้อน หรือใช้ชิ้นส่วนมาตรฐานที่เป็นสแตนเลส เปลือกด้านนอกของกล่องกลไกทำจากวัสดุสแตนเลส ดังนั้นผลิตภัณฑ์จึงมีความทนทานต่อการกัดกร่อนดีเยี่ยม

 ความน่าเชื่อถือทางกลสูง สามารถทำงานได้บ่อยครั้ง

 เนื่องจากความแข็งแรงของฉนวนสูงโดยธรรมชาติของก๊าซซัลเฟอร์เฮกซาฟลูออไรด์และการใช้การเคลื่อนที่ของการสัมผัสที่เหนือกว่าในเซอร์กิตเบรกเกอร์ จึงไม่มีการลุกลามของกระแสไฟฟ้าที่ทำลายประจุ ระดับฉนวนภายนอกอยู่ในระดับสูง และฉนวนภายนอกได้รับการออกแบบให้มีระยะห่างตามผิวฉนวนมาก ระยะห่างตามผิวฉนวนคือ ≥ 31 มม./กิโลโวลต์ และประสิทธิภาพการป้องกันมลภาวะเป็นเลิศ สามารถทำงานได้อย่างปลอดภัยแม้ในสภาพแวดล้อมที่รุนแรง ความสามารถในการรองรับกระแสไฟที่แข็งแกร่ง: ทำการทดสอบการเพิ่มขึ้นของอุณหภูมิที่ 1.2 เท่าของกระแสไฟพิกัดของ 3150A ซึ่งก็คือ 3780A และยังคงมีอุณหภูมิที่เพิ่มขึ้นมากในแต่ละจุด

 โครงสร้างลักษณะโดยรวมของผลิตภัณฑ์มีขนาดกะทัดรัด ติดตั้งและแก้ไขจุดบกพร่องที่ไซต์งานได้ง่าย และปริมาณงานในการบำรุงรักษามีน้อย

 คำแนะนำในการสั่งซื้อ

 รุ่นและข้อมูลจำเพาะของเบรกเกอร์

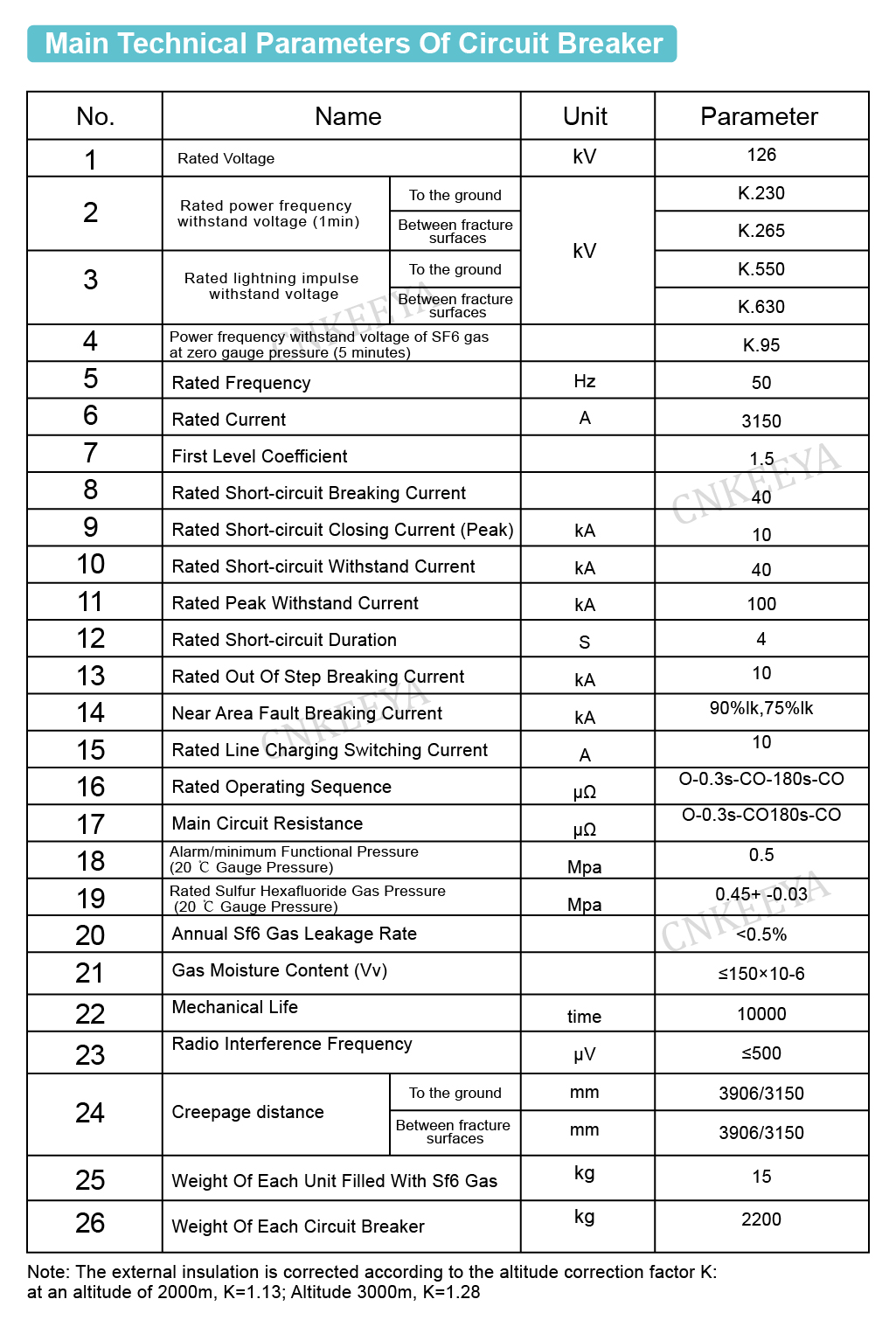

 พารามิเตอร์ทางไฟฟ้าที่กำหนด (แรงดัน กระแส กระแสไฟกระชาก ฯลฯ)

 สภาพแวดล้อมในการใช้งาน (อุณหภูมิโดยรอบ ระดับความสูง ระดับมลภาวะต่อสิ่งแวดล้อม)

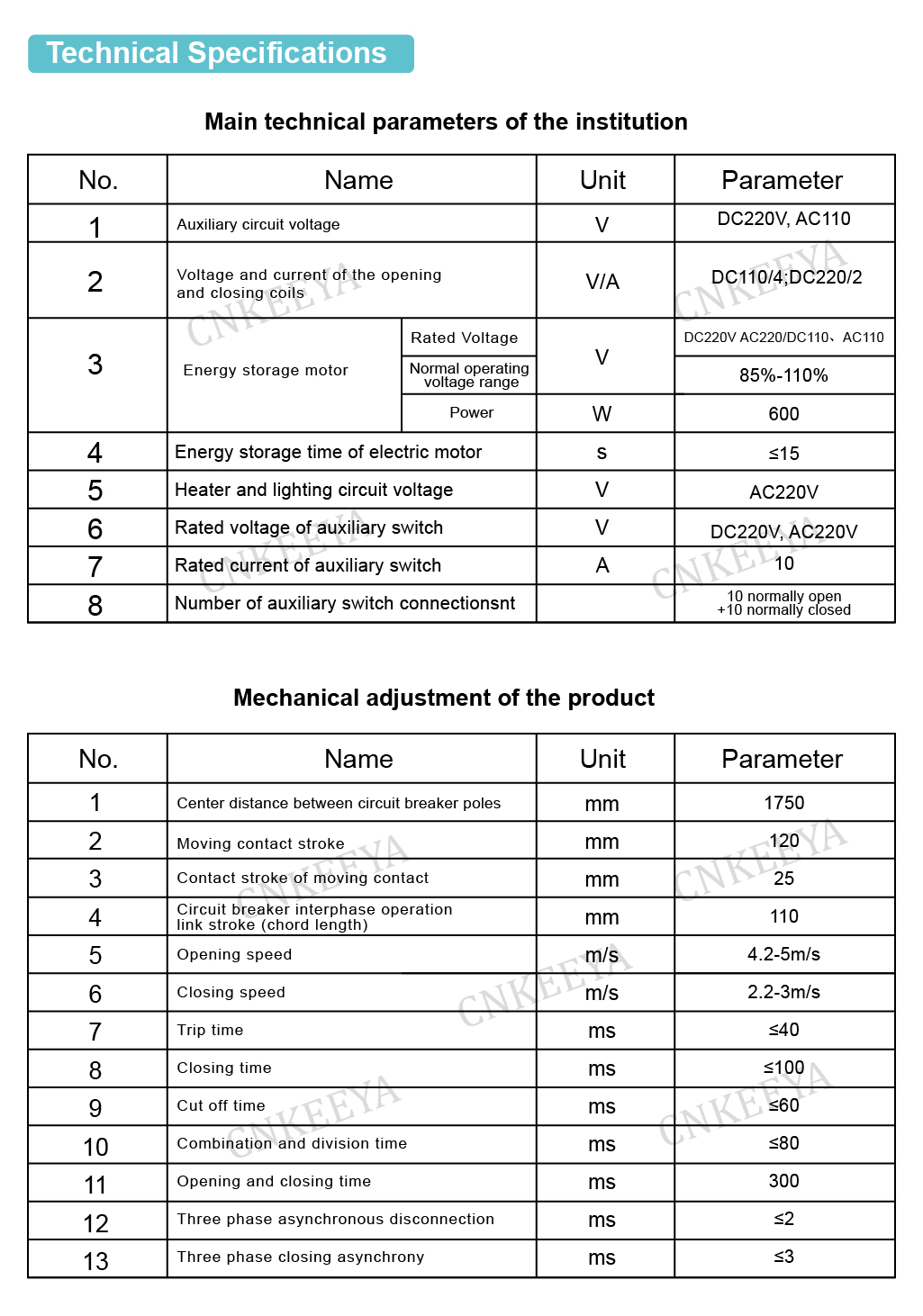

 พิกัดพารามิเตอร์ทางไฟฟ้าของวงจรควบคุม (แรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน, แรงดันไฟฟ้าของขดลวดเปิดและปิด) ชื่อและปริมาณของอะไหล่ อุปกรณ์พิเศษ และเครื่องมือที่จำเป็น (ต้องสั่งซื้อแยกต่างหาก)

 ทิศทางการเดินสายไฟของเทอร์มินอลในคราวเดียว
