LW36-40.5 (W)/T2000-31.5 เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์กลางแจ้ง

ภาพรวม

 LW36-40.5 (W)/T2000-31.5 เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์ภายนอกอาคารเป็นอุปกรณ์ไฟฟ้าในระบบไฟฟ้าสามเฟส AC 50Hz เหมาะสำหรับการควบคุมและป้องกันในระบบไฟฟ้าแรงดันไฟฟ้า 40.5 kV มีหม้อแปลงกระแสภายในหรือภายนอกสำหรับการวัดและการป้องกัน

ลักษณะโครงสร้าง

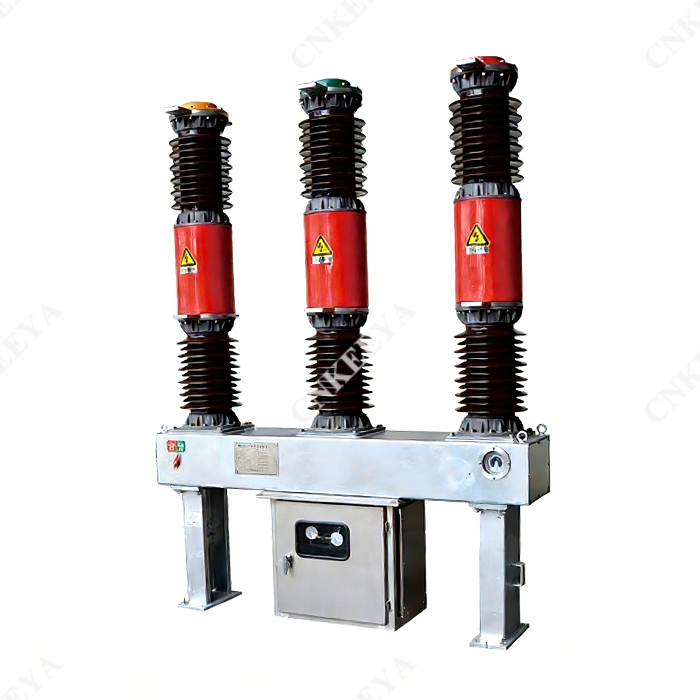

 เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์ LW36-40.5 เป็นโครงสร้างเสาพอร์ซเลนกลางแจ้ง ซึ่งมีกลไกการทำงานของสปริง CT35 กลไกและตัวเครื่องจัดเรียงเป็นรูปตัว "T" โดยมีปริมาตรโดยรวมน้อย น้ำหนักเบา โครงสร้างเรียบง่าย กำลังการทำงานต่ำ ติดตั้งและแก้ไขจุดบกพร่องได้ง่าย อายุการใช้งานของกลไก 10,000 รอบ เหมาะสำหรับการใช้งานบ่อยครั้ง

 การใช้ห้องดับเพลิงแบบโค้งอัดอากาศที่มีประสิทธิภาพการแตกหักที่ดีเยี่ยมและอายุการใช้งานทางไฟฟ้าสูงถึง 20 เท่า

 ประสิทธิภาพการปิดผนึกมีความน่าเชื่อถือ ซีลแบบคงที่ใช้ "โครงสร้างวงแหวนซีลรูปตัว O และซีลแบบไดนามิกใช้วงแหวนซีลรูปตัว V" พร้อมโครงสร้างการชดเชยแรงดันสปริง แผงสายไฟรองของหม้อแปลงผลิตโดยกระบวนการฉีดแรงดันพร้อมประสิทธิภาพการต่อต้านริ้วรอยที่แข็งแกร่ง ทำให้มั่นใจได้ว่าอัตราการรั่วไหลของอากาศต่อปีคือ ≤ 0.5%

 แชสซีการติดตั้งและส่วนรองรับทำจากแผ่นเหล็กม้วนในตัว โดยใช้ส่วนประกอบมาตรฐานที่มีความแข็งแรงสูงพร้อมความน่าเชื่อถือเชิงกลสูง

 แกนเหล็กเกรดการวัดของหม้อแปลงกระแสภายในหรือภายนอกทำจากวัสดุโลหะผสมไมโครคริสตัลไลน์ที่มีค่าการนำไฟฟ้าสูง โดยมีระดับความแม่นยำสูงสุด 0.2 หรือ 0.2S แต่ละเฟสของผลิตภัณฑ์สามารถติดตั้งหม้อแปลงกระแสได้ 2-4 ตัว

 คำแนะนำในการสั่งซื้อ

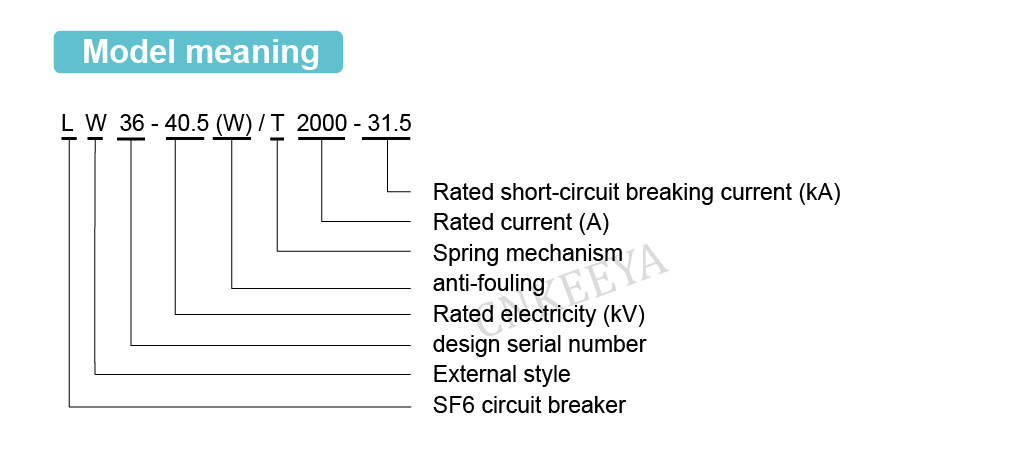

 รุ่นและข้อมูลจำเพาะของเบรกเกอร์

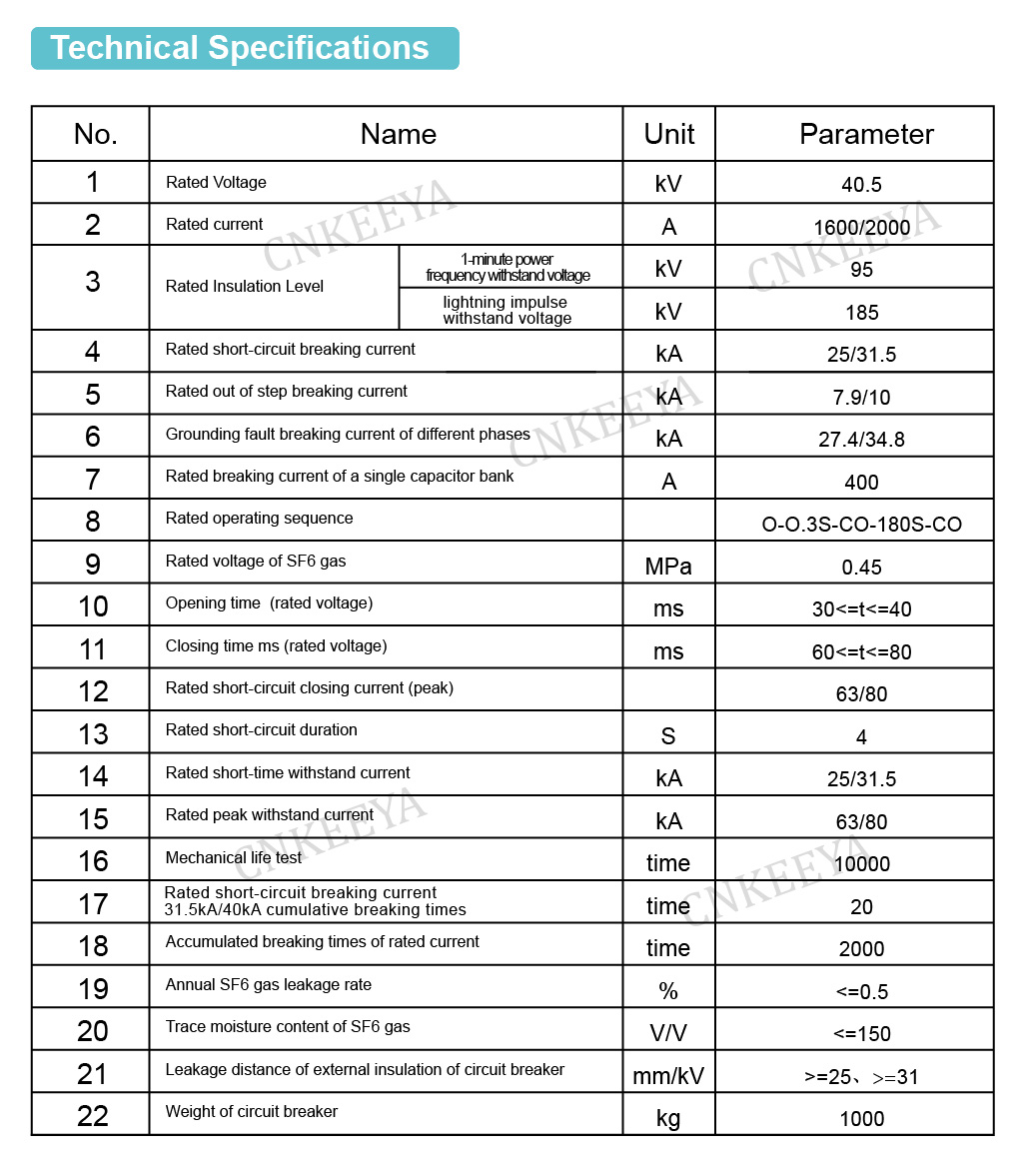

 พารามิเตอร์ทางไฟฟ้าที่กำหนด (แรงดัน กระแส กระแสไฟกระชาก ฯลฯ)

 สภาพแวดล้อมในการใช้งาน (อุณหภูมิโดยรอบ ระดับความสูง ระดับมลภาวะต่อสิ่งแวดล้อม) พิกัดพารามิเตอร์ทางไฟฟ้าของวงจรควบคุม (แรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน, แรงดันไฟฟ้าของขดลวดเปิดและปิด) ชื่อและหมายเลขอะไหล่ อุปกรณ์พิเศษ และเครื่องมือที่จำเป็น (ต้องสั่งซื้อแยกต่างหาก)

 ทิศทางการเดินสายไฟของเทอร์มินอลในคราวเดียว
