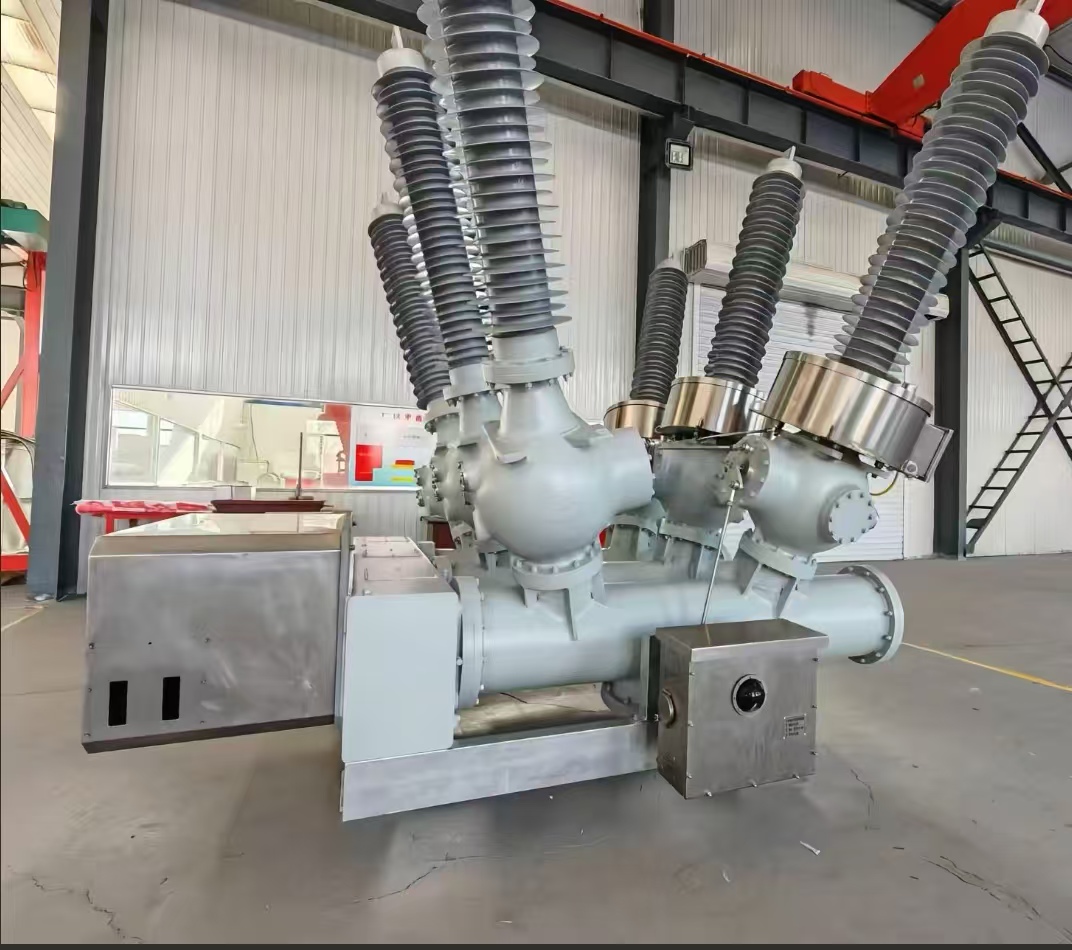

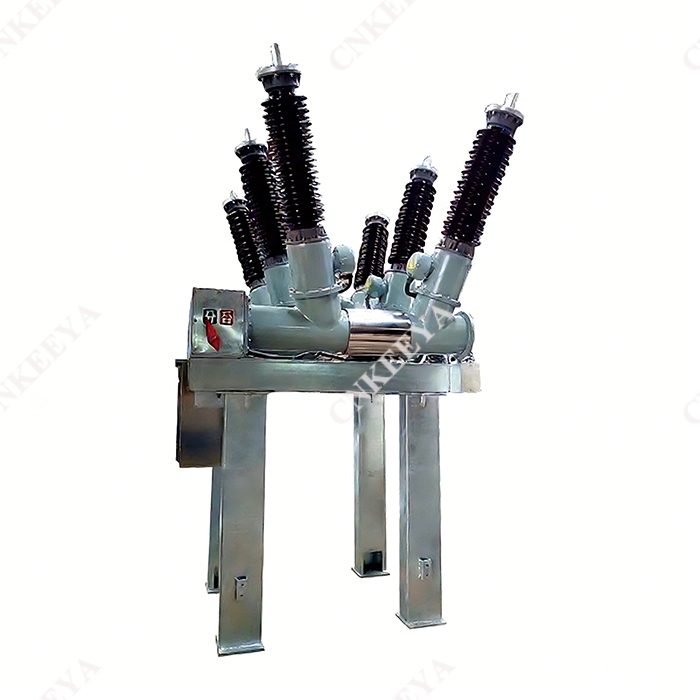

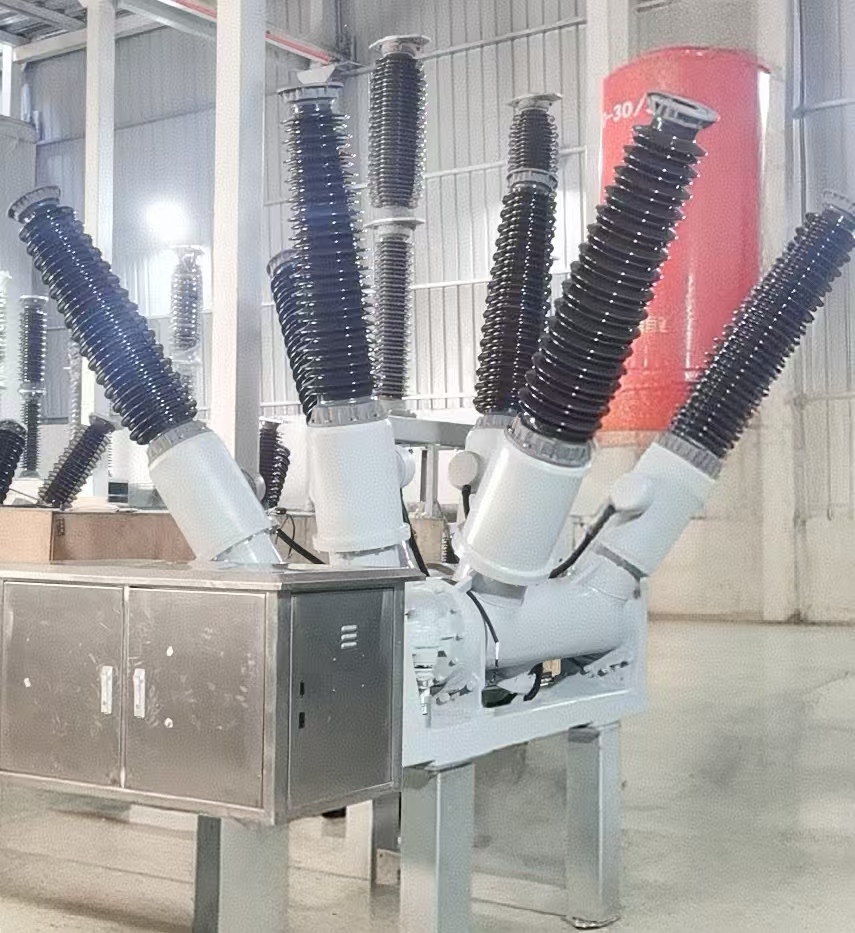

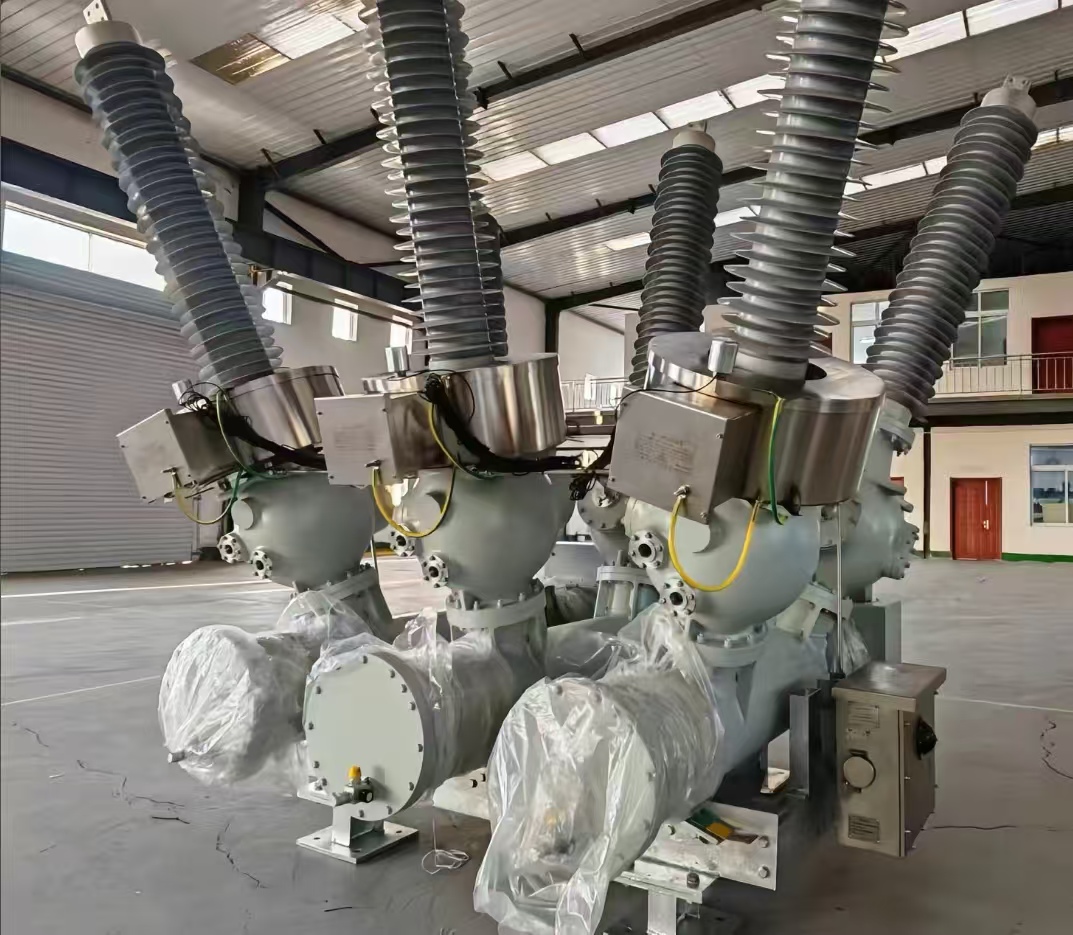

ZCW□-72.5(126.5)/L ประเภทชุดสวิตช์เกียร์แบบเปิด

ZCW□-72.5(126.5)/L Type Open-Type Switchgear Assembly เป็นชุดอุปกรณ์ไฟฟ้าแบบรวมที่สมบูรณ์ซึ่งใช้อากาศเป็นฉนวนภายนอก ก๊าซ SF6 เป็นสื่อในการดับเพลิง การควบคุมและการป้องกันระบบส่งและจ่ายไฟ 72.5KV สำหรับไฟฟ้ากระแสสลับสามเฟสยังสามารถใช้สำหรับการเชื่อมต่อเซอร์กิตเบรกเกอร์และการเปิดและปิดธนาคารตัวเก็บประจุ เหมาะสำหรับสถานีย่อยในเมือง สถานีย่อยระดับองค์กร และสถานีย่อยบนภูเขาที่มีการใช้ประโยชน์ที่ดินอย่างจำกัด

 ลักษณะโครงสร้าง

 รวมเซอร์กิตเบรกเกอร์ สวิตช์แยก สวิตช์กราวด์ หม้อแปลงกระแส บัสบาร์ และส่วนประกอบอื่นๆ เข้าด้วยกันบนโครงเหล็กที่ต่อสายดิน ส่งผลให้โครงสร้างมีขนาดกะทัดรัด ใช้พื้นที่เพียง 30% -50% ของพื้นที่ประเภทแยก และมีลักษณะที่ชัดเจน เช่น ประหยัดที่ดินและลดต้นทุนโครงการ

 ช่วงเวลาทั้งหมดจะถูกประกอบไว้ล่วงหน้าในโรงงาน ประกอบและแก้ไขจุดบกพร่องก่อนออกจากโรงงาน และขนส่งไปยังสถานที่ติดตั้งโดยรวม ส่งผลให้รอบการติดตั้งสั้นลงอย่างมาก

 ใช้ห้องดับเพลิงอาร์กและสวิตช์แยกประสิทธิภาพสูงที่ผ่านการตรวจสอบอย่างครบถ้วน โดยมีการบำรุงรักษาน้อยที่สุดและมีความน่าเชื่อถือสูง

 บัสบาร์ที่รองรับตัวเองสำเร็จรูปในโรงงานพาร์ติชันไม่ต้องการให้ผู้ใช้ซ่อมแซมโครงสร้าง

 รูปแบบที่ยืดหยุ่นและสามารถใช้กับวิธีการ อุปกรณ์สายไฟ ต่างๆ

 เซอร์กิตเบรกเกอร์สามารถลดระดับลงเพื่อการบำรุงรักษาหรือเปลี่ยนโดยรวมได้ และระยะเวลาไฟฟ้าดับสามารถลดให้เหลือน้อยกว่า 3 ชั่วโมงได้เนื่องจากตัวเครื่องขัดข้อง

\

 คำแนะนำในการสั่งซื้อ

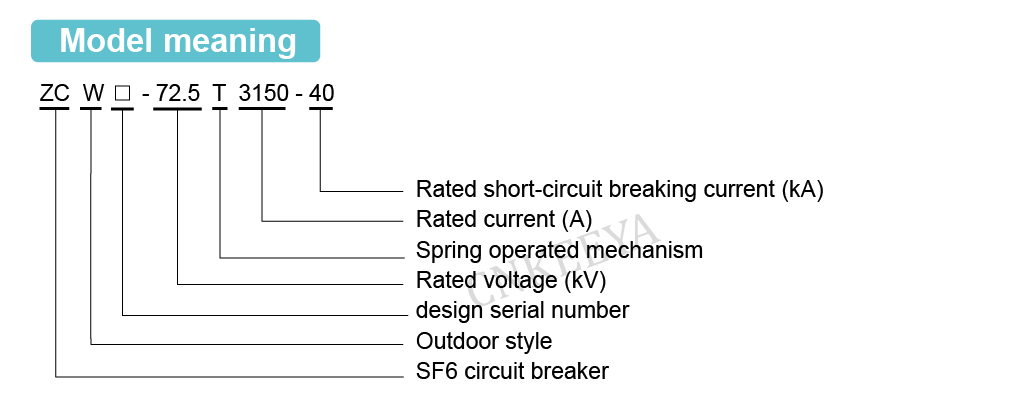

 รุ่นและข้อมูลจำเพาะของเบรกเกอร์

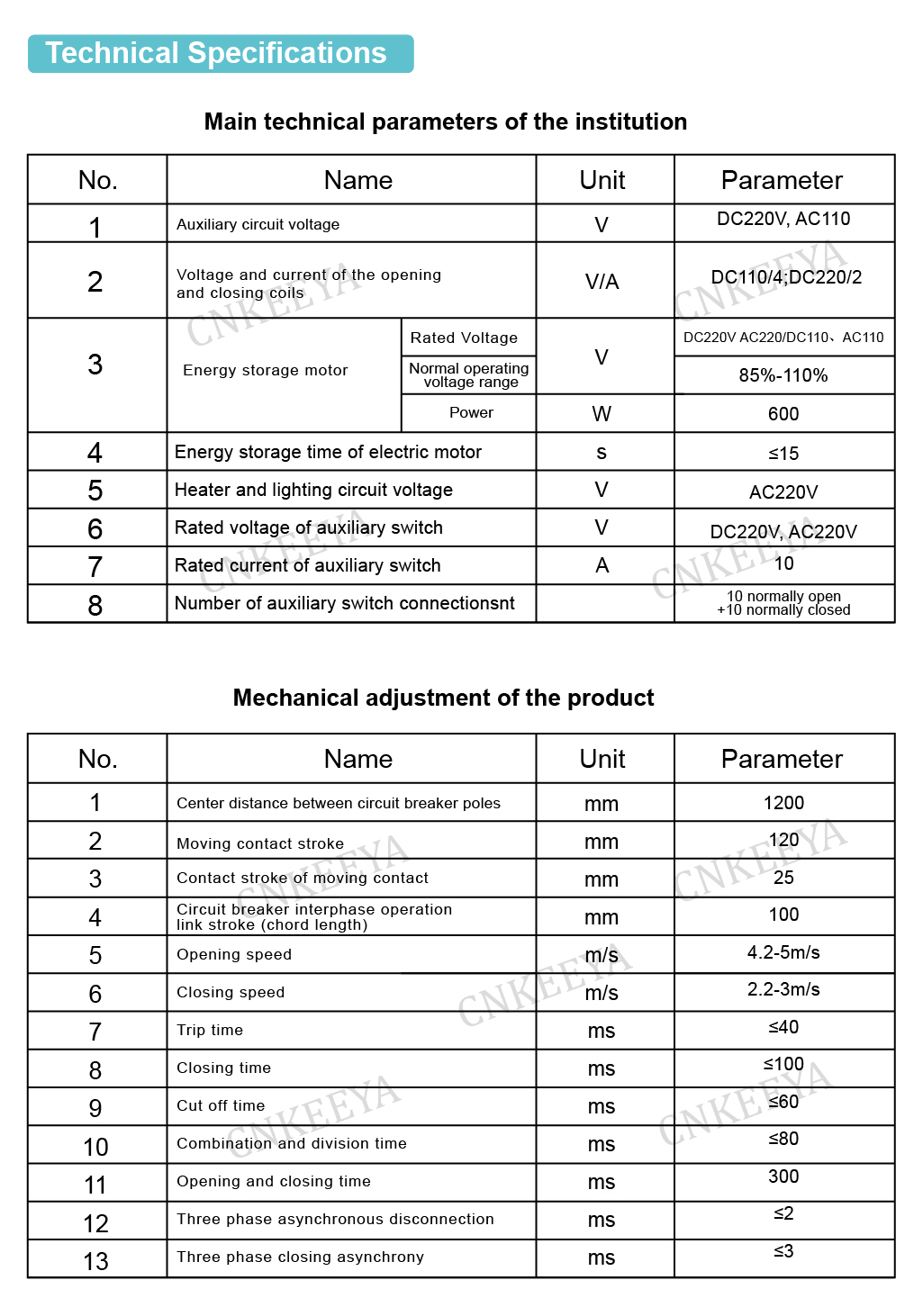

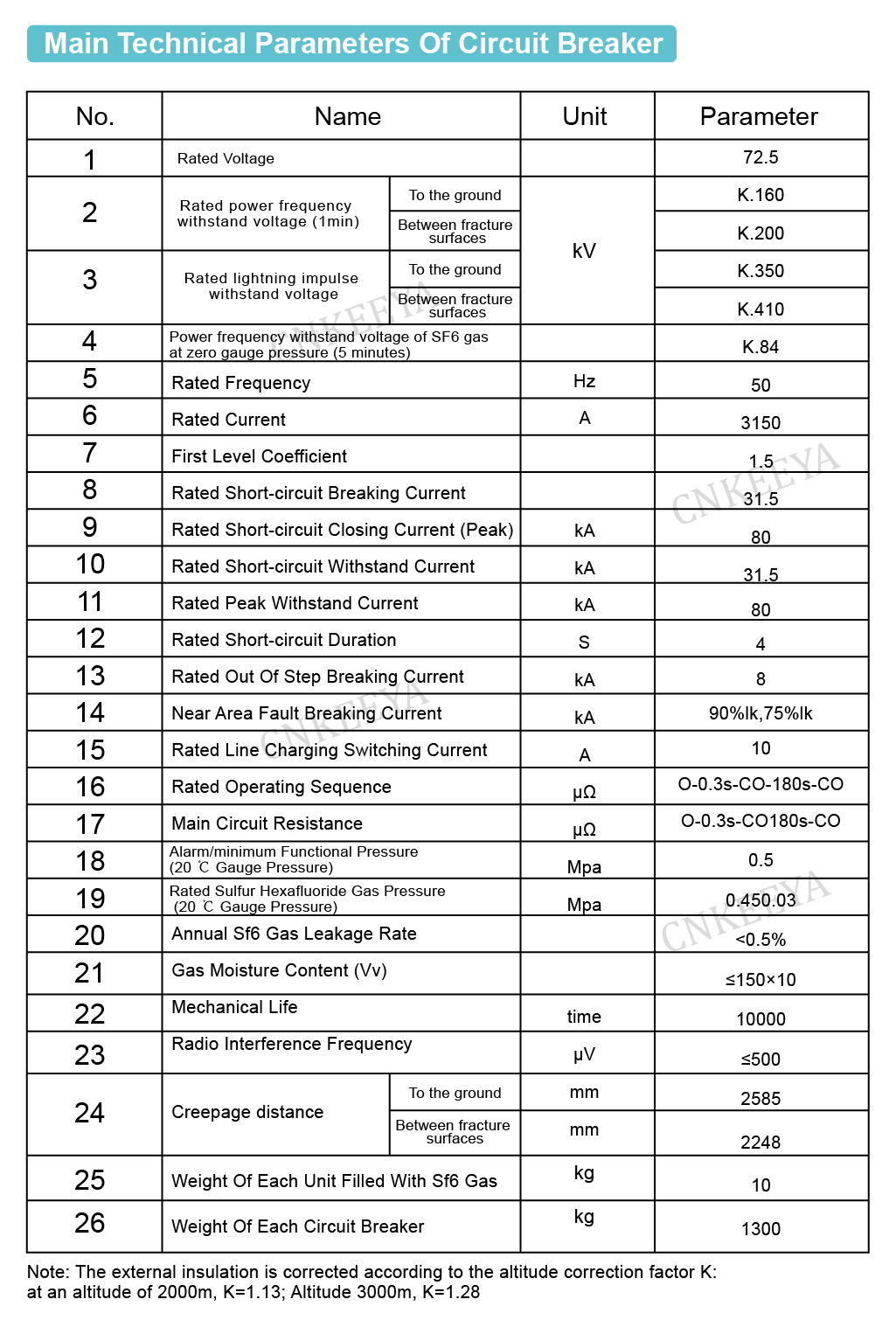

 พารามิเตอร์ทางไฟฟ้าที่กำหนด (แรงดัน กระแส กระแสไฟกระชาก ฯลฯ ); พิกัดพารามิเตอร์ทางไฟฟ้าของวงจรควบคุม (พิกัดแรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน แรงดันไฟฟ้าพิกัดของขดลวดเปิดและปิด) ขึ้นอยู่กับสภาพแวดล้อม เช่น อุณหภูมิ ระดับความสูง และระดับมลภาวะ

 ชื่อและปริมาณของอะไหล่ อุปกรณ์พิเศษ และเครื่องมือที่จำเป็น (ต้องสั่งซื้อแยกต่างหาก)

 ทิศทางการเดินสายไฟของเทอร์มินอลในคราวเดียว
