LW□-252 เซอร์กิตเบรกเกอร์ AC ซัลเฟอร์เฮกซาฟลูออไรด์ (SF₆) แรงดันสูงกลางแจ้ง

  LW□-252 เซอร์กิตเบรกเกอร์ AC ซัลเฟอร์เฮกซาฟลูออไรด์ (SF₆) แรงดันสูงกลางแจ้งเป็นผลิตภัณฑ์กลางแจ้ง เหมาะสำหรับโครงข่ายไฟฟ้า AC 50Hz ที่มีแรงดันไฟฟ้าสูงสุด 252kV ในพื้นที่ที่มีระดับความสูงไม่เกิน 2,000 เมตร อุณหภูมิแวดล้อมไม่ต่ำกว่า -30 ℃ และระดับมลพิษไม่สูงกว่า Class IV มันถูกใช้เพื่อรบกวนกระแสไฟพิกัดและกระแสไฟฟอลต์ หรือสวิตช์สายวงจร เพื่อให้เกิดการควบคุมและการป้องกันระบบไฟฟ้า และยังสามารถใช้เป็นเซอร์กิตเบรกเกอร์ที่เชื่อมต่อโครงข่ายอีกด้วย

   ผลิตภัณฑ์นี้ใช้ก๊าซ SF₆ เป็นสารดับเพลิงและเป็นสื่อกลางในการเป็นฉนวน ใช้เทคโนโลยีดับไฟอาร์คพลังงานตัวเองที่นำเข้ามา และติดตั้งกลไกการทำงานของสปริงใหม่ มีอายุการใช้งานทางไฟฟ้าที่ยาวนาน การทำงานต่ำ สัญญาณรบกวนต่ำ และความน่าเชื่อถือสูง ด้วยโครงสร้างที่เรียบง่าย ขนาดกะทัดรัด และระยะเวลาที่ไม่ต้องบำรุงรักษายาวนาน ได้รับการปรับให้เข้ากับแนวโน้มการพัฒนาในปัจจุบันของอุปกรณ์ไฟฟ้าไร้น้ำมันและความจุสูง

 ลักษณะโครงสร้าง

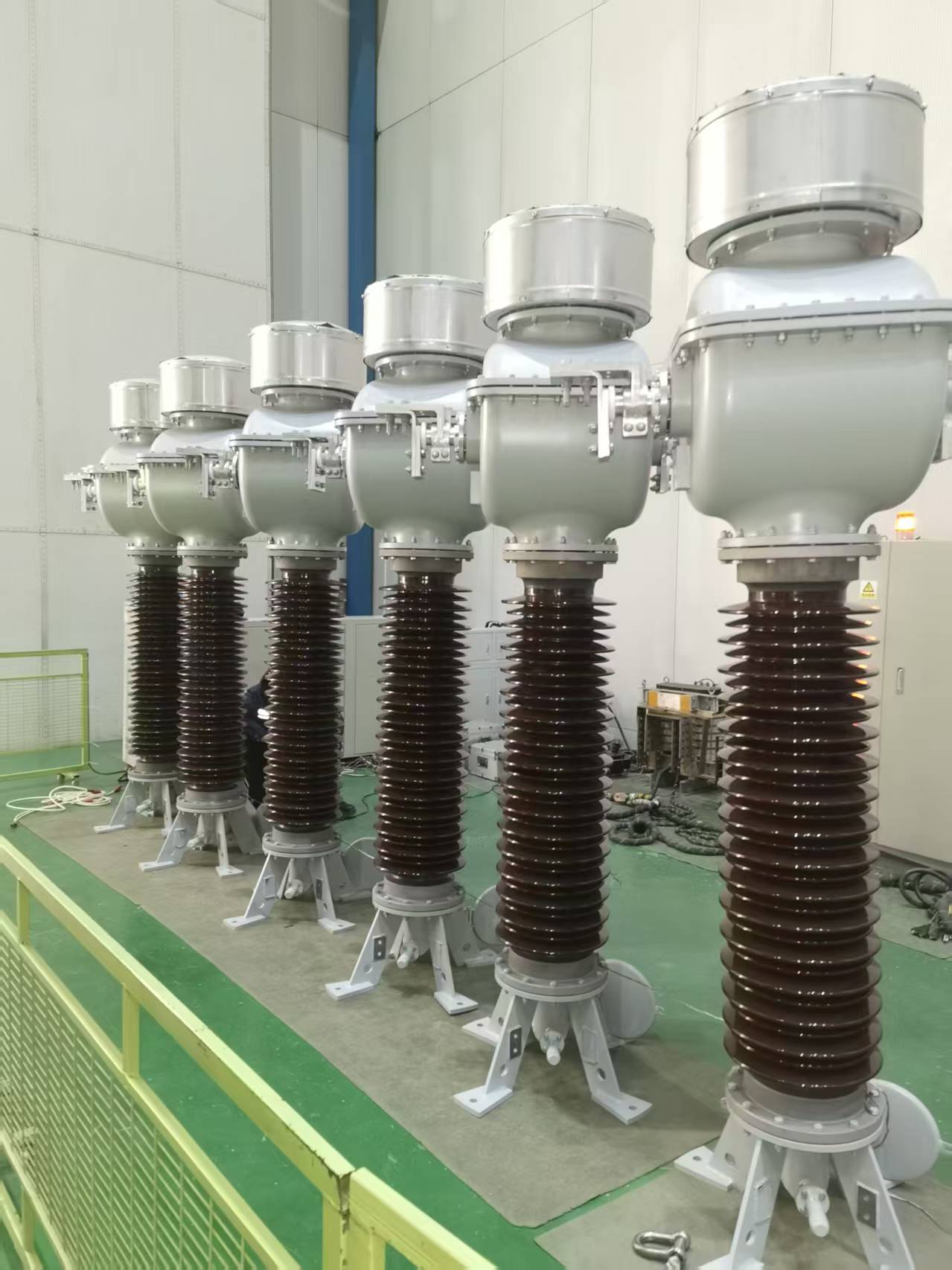

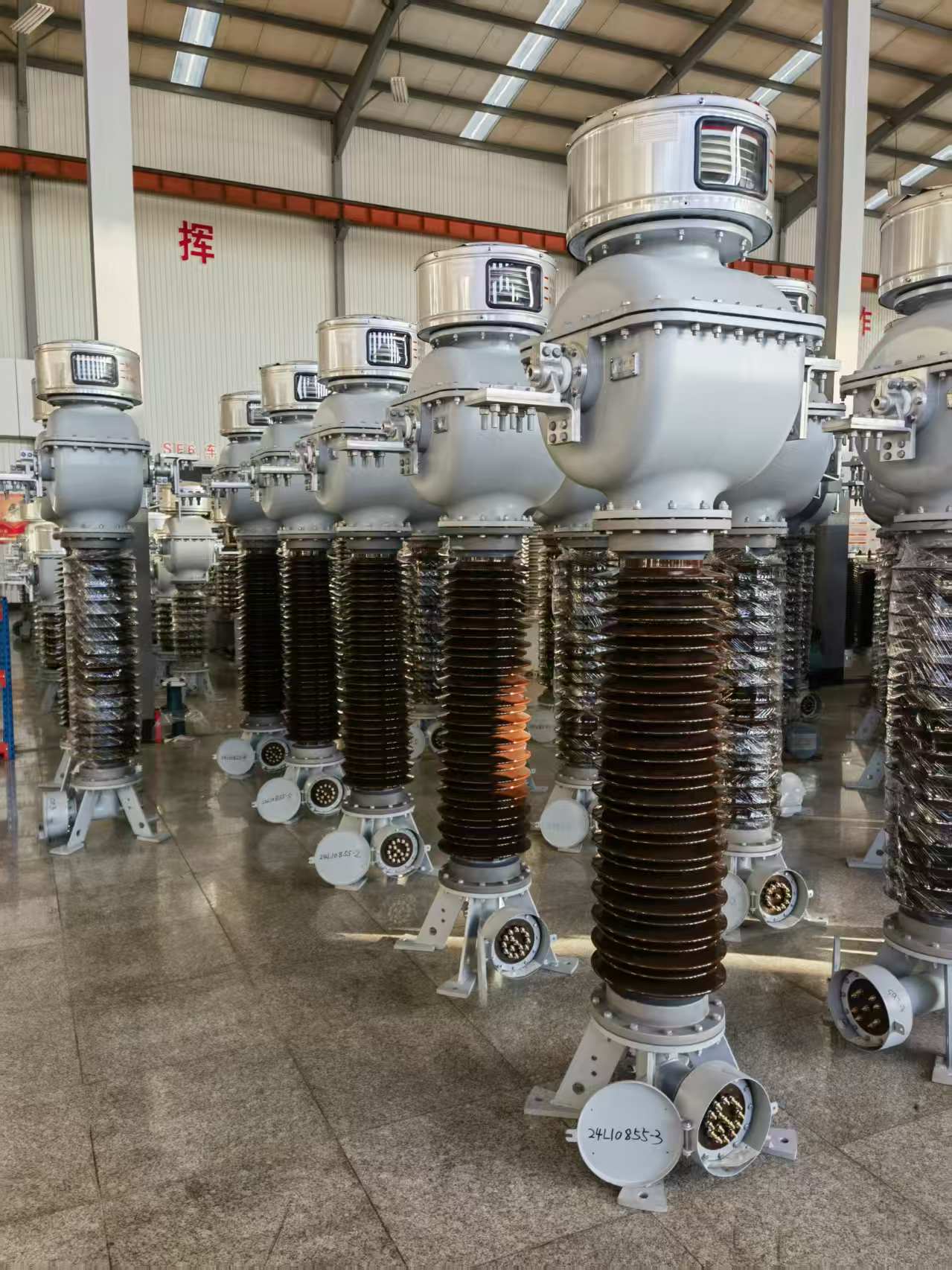

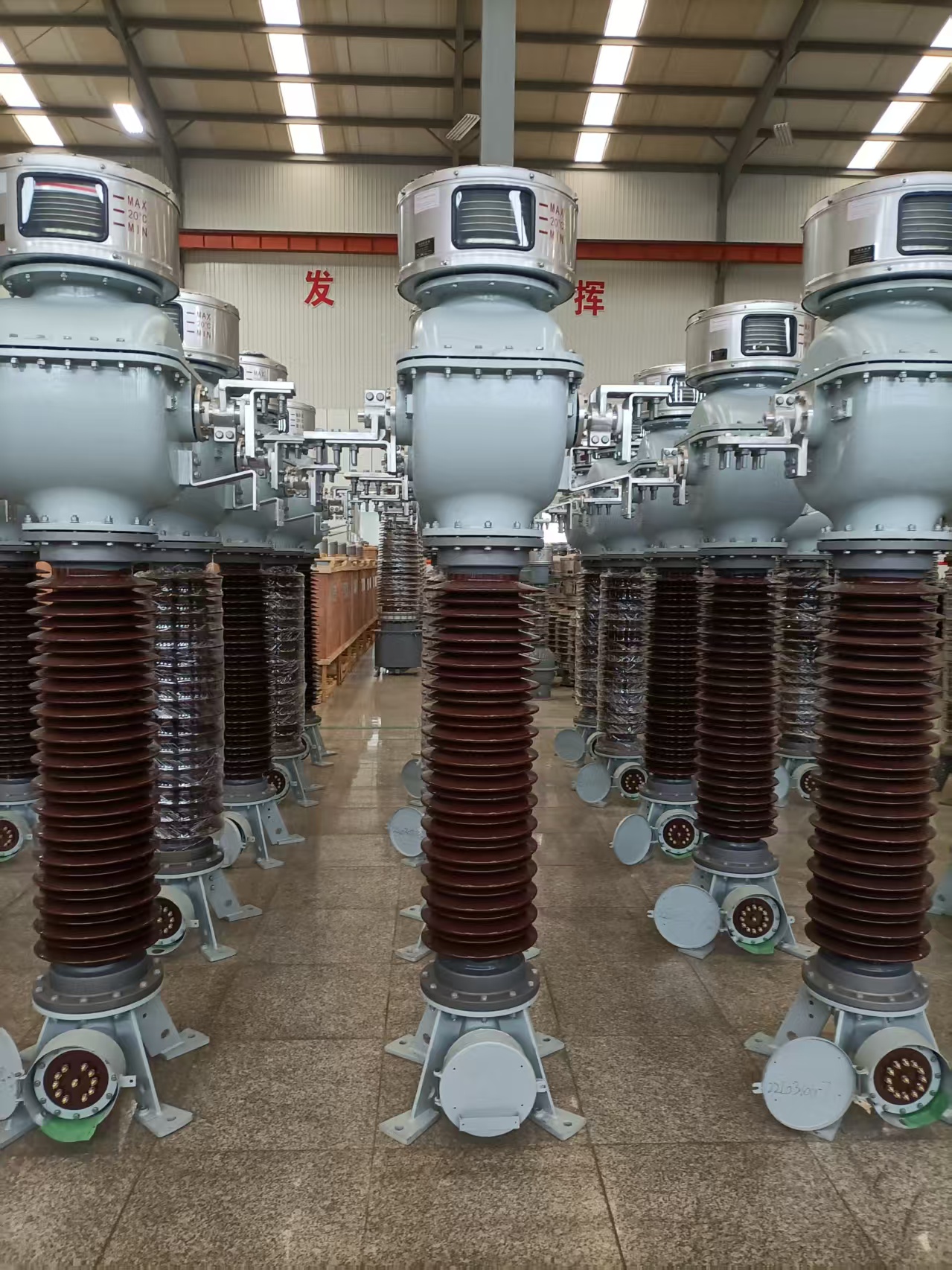

    เซอร์กิตเบรกเกอร์ใช้โครงสร้างแยกเดี่ยวเสาพอร์ซเลนสามเฟส พร้อมกลไกการทำงานของสปริงสำหรับแต่ละเฟส และการเชื่อมต่อไฟฟ้าสามเฟส ดังนั้นรูปลักษณ์จึงแปลกใหม่และสวยงาม เซอร์กิตเบรกเกอร์ใช้ก๊าซ SF6 เป็นฉนวนและสื่อดับเพลิง และใช้รีเลย์ความหนาแน่นแบบตัวชี้เพื่อตรวจสอบความคืบหน้าของความดันและความหนาแน่น เนื่องจากการใช้หลักดับไฟอาร์กขับเคลื่อนด้วยตนเองและการออกแบบที่เหมาะสมที่สุดในระบบการเคลื่อนที่ของเซอร์กิตเบรกเกอร์ ประสิทธิภาพเชิงกลได้รับการปรับปรุงอย่างมีประสิทธิภาพและกำลังในการทำงานลดลง

    ประสิทธิภาพการแตกหักที่ดีเยี่ยมและอายุการใช้งานทางไฟฟ้าที่ยาวนาน

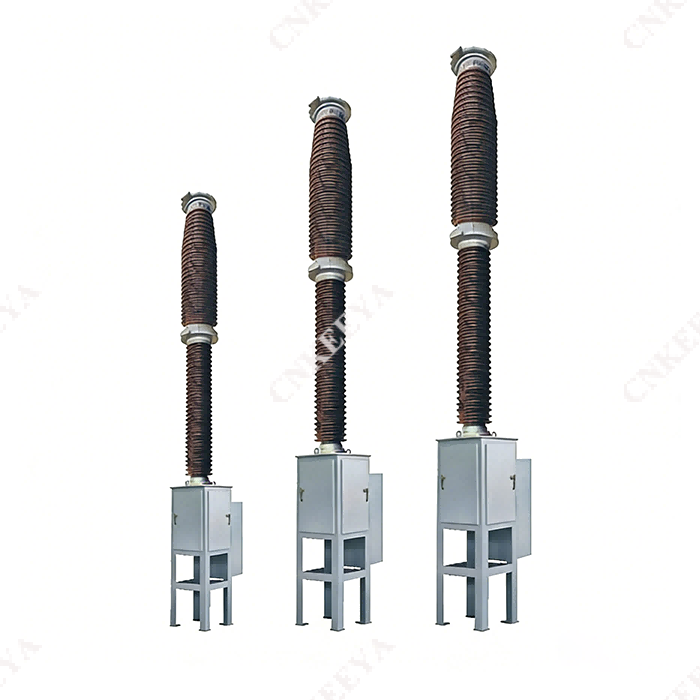

 เสาแต่ละอันของผลิตภัณฑ์นี้ได้รับการติดตั้งบนกล่องกลไกซึ่งติดตั้งไว้ตรงกลางบนฐานราก กล่องประกอบด้วยกลไกที่ทำงานด้วยสปริงและชุดควบคุมไฟฟ้า ก้านเอาท์พุทของกลไกเชื่อมต่อกับแขนข้อเหวี่ยง พื้นผิวของฉากยึดกล่องกลไกเป็นสังกะสีแบบจุ่มร้อน และตัวยึดเป็นสังกะสีแบบจุ่มร้อน เปลือกกล่องกลไกทำจากวัสดุสเตนเลส ดังนั้น ผลิตภัณฑ์ จึงมีความทนทานต่อการกัดกร่อนดีเยี่ยม ความน่าเชื่อถือทางกลสูง สามารถทำงานได้บ่อยครั้ง

    เนื่องจากความแข็งแรงของฉนวนสูงโดยธรรมชาติของก๊าซซัลเฟอร์เฮกซาฟลูออไรด์และการใช้การเคลื่อนที่แบบสัมผัสในเบรกเกอร์วงจร จึงไม่มีการจ่ายกระแสไฟฟ้าแบบคาปาซิทีฟในระหว่างการทำลายเบรกเกอร์

    ระดับฉนวนภายนอกอยู่ในระดับสูง และฉนวนภายนอกได้รับการออกแบบให้มีระยะห่างตามผิวฉนวนสูง ซึ่งมีประสิทธิภาพในการต้านทานมลภาวะได้ดีเยี่ยม

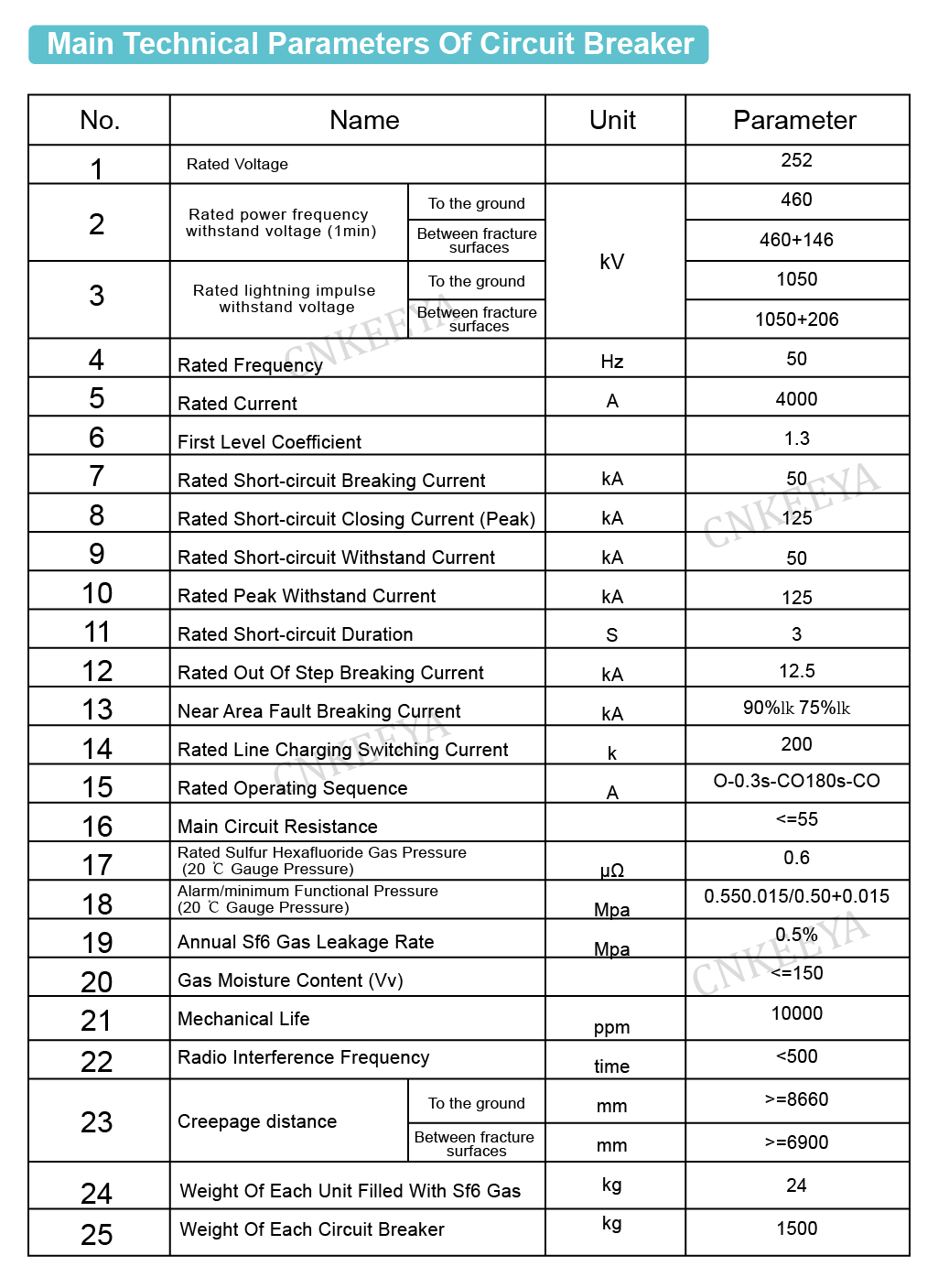

    ความสามารถในการรองรับกระแสไฟที่แข็งแกร่ง: ทำการทดสอบการเพิ่มขึ้นของอุณหภูมิที่ 1.2 เท่าของกระแสไฟพิกัดที่ 4000A และยังคงมีส่วนต่างขนาดใหญ่สำหรับอุณหภูมิที่เพิ่มขึ้นในแต่ละจุด

    โครงสร้างลักษณะโดยรวมของผลิตภัณฑ์มีขนาดกะทัดรัด ติดตั้งและแก้ไขจุดบกพร่องที่ไซต์งานได้ง่าย และปริมาณงานในการบำรุงรักษามีน้อย

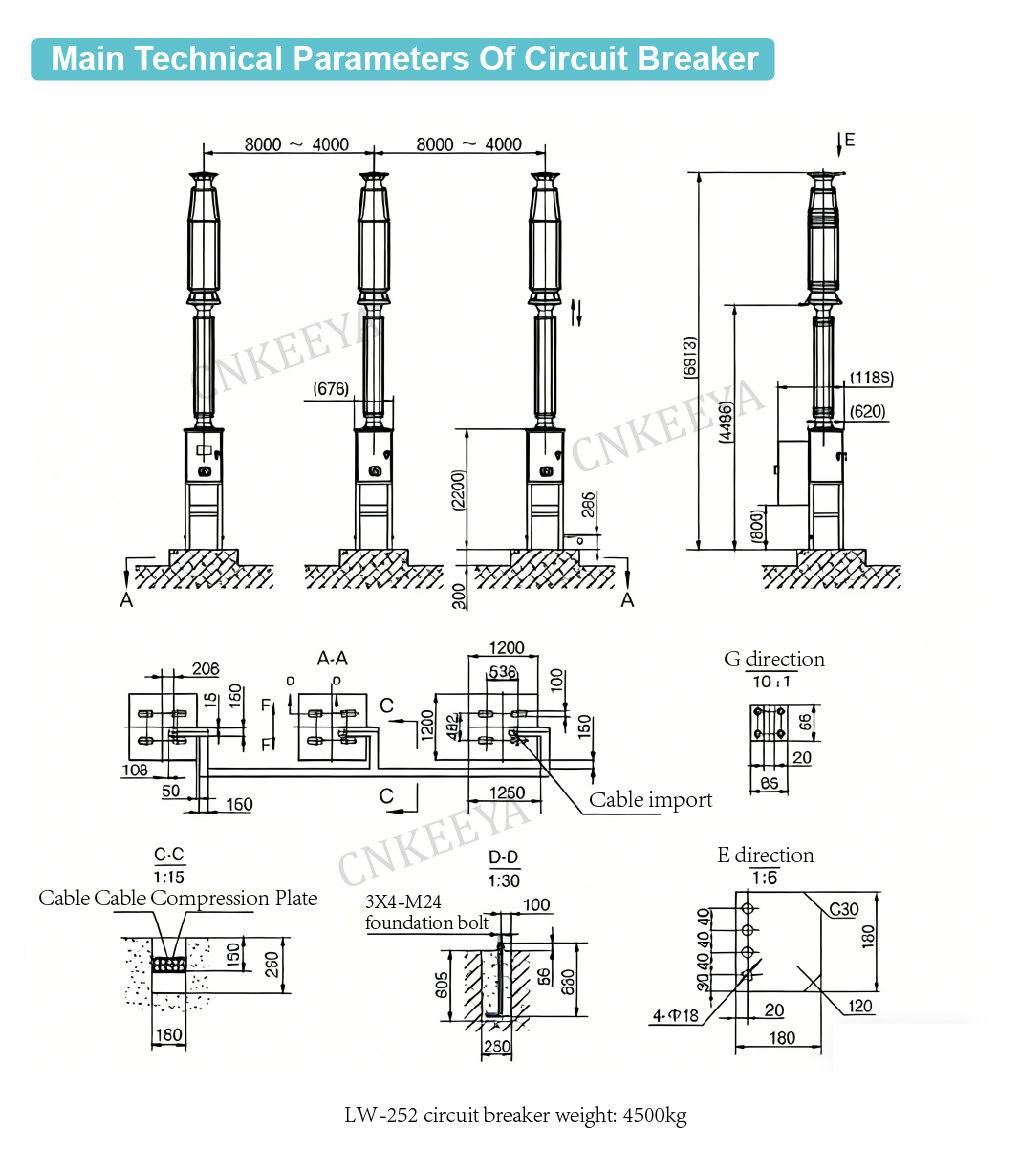

 1. น้ำหนัก M: 4500 กก. (พร้อมแก๊ส) น้ำหนักแก๊สรวม: 24กก.

2. โหลดพื้นฐาน: คงที่ 4500 กก. (สามเสา); 1,500 กก. (ต่อเสา) ทิศทางแนวนอนแบบไดนามิก F: 2500 กก.; ทิศทางแนวตั้ง (ขึ้นไป) 3500กก. ทิศทางแนวตั้ง (ลง)6000กก

 3. ระดับพื้นผิวคอนกรีตต้องไม่เกิน 1.5 มม.

 4. ผู้ใช้จะเจาะรูติดตั้งสำหรับเชื่อมต่อแผงขั้วต่อกับสายหลักตามความต้องการ และวัสดุแผงขั้วต่อเป็นอลูมิเนียมอัลลอยด์ 2A12-T4

 คำแนะนำในการสั่งซื้อ

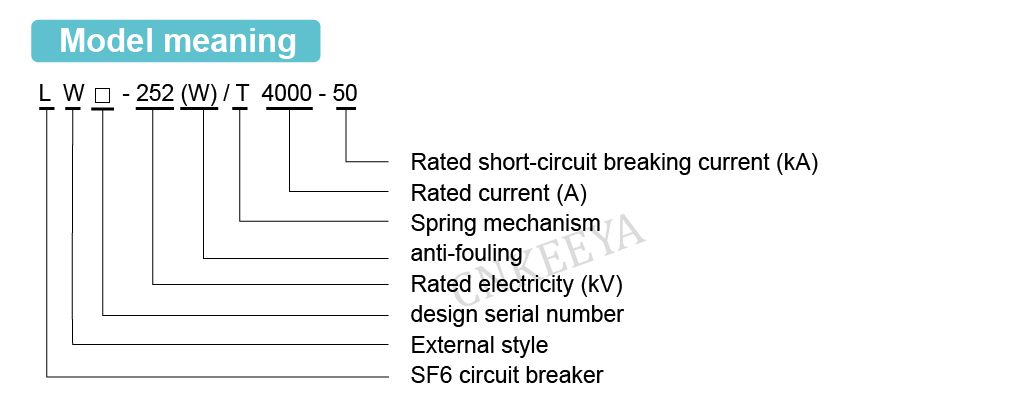

  รุ่นและข้อมูลจำเพาะของเบรกเกอร์

  พารามิเตอร์ทางไฟฟ้าที่กำหนด (แรงดัน กระแส กระแสไฟกระชาก ฯลฯ)

  สภาพแวดล้อมในการใช้งาน (อุณหภูมิโดยรอบ ระดับความสูง ระดับมลภาวะต่อสิ่งแวดล้อม)

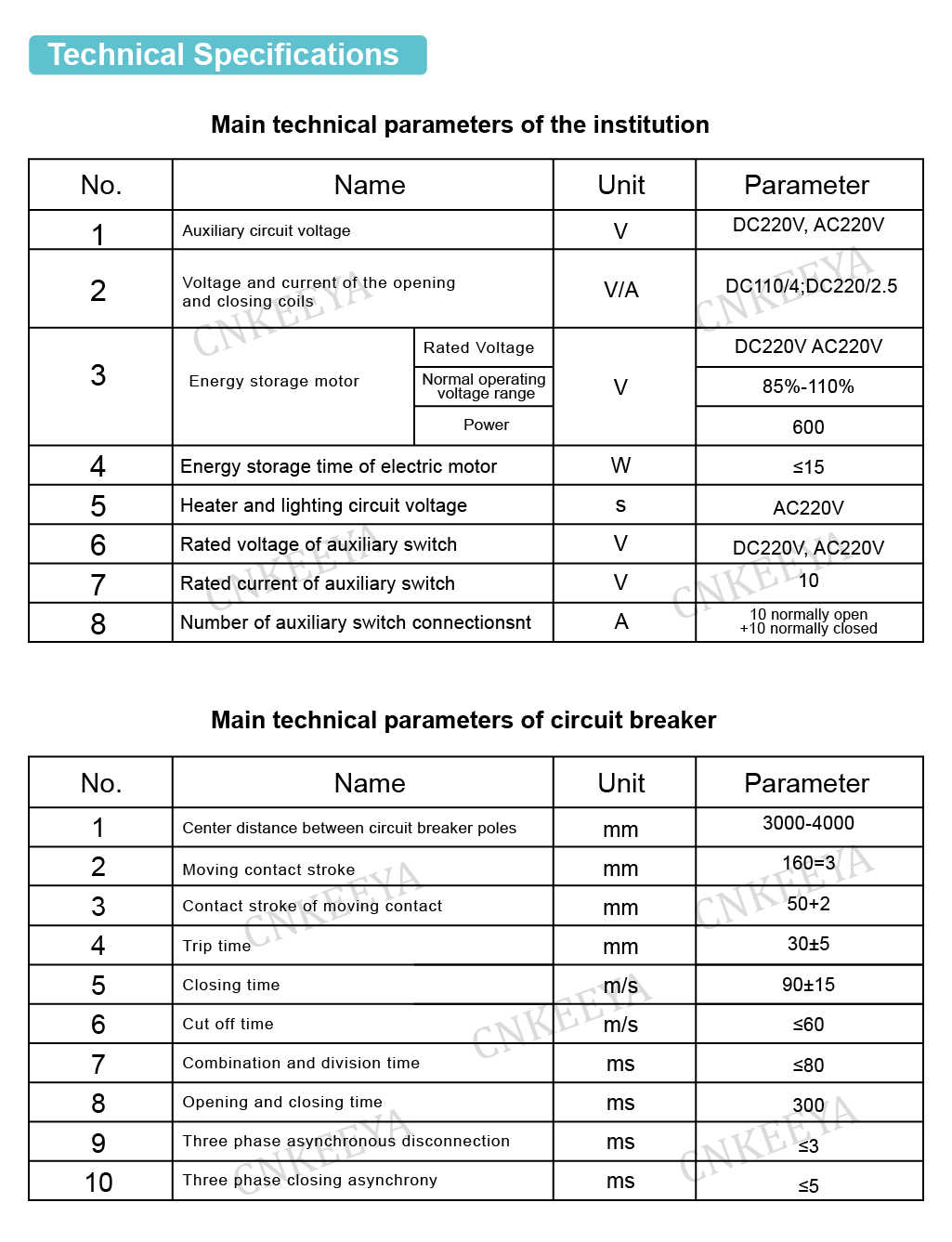

  พิกัดพารามิเตอร์ทางไฟฟ้าของวงจรควบคุม (แรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน, แรงดันไฟฟ้าของขดลวดเปิดและปิด) ชื่อและปริมาณของอะไหล่ อุปกรณ์พิเศษ และเครื่องมือที่จำเป็น (ต้องสั่งซื้อแยกต่างหาก) ทิศทางการเดินสายไฟของเทอร์มินอลในคราวเดียว
