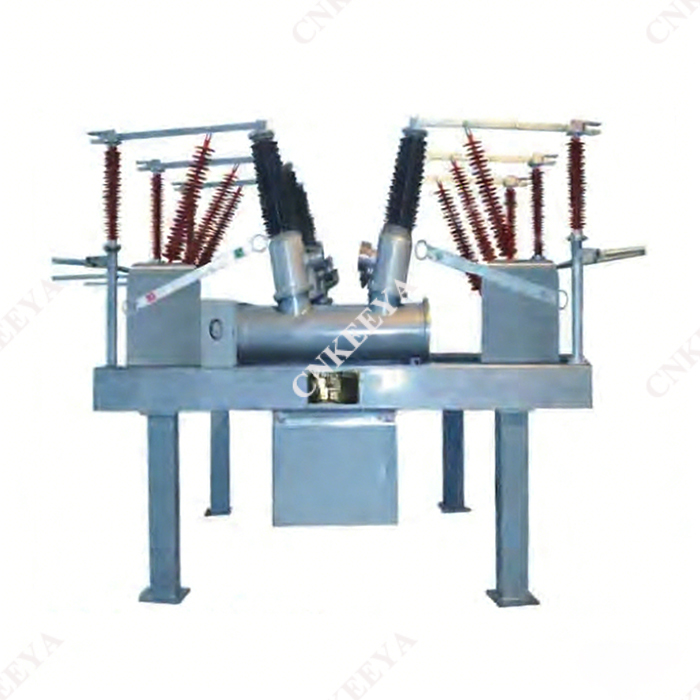

ZCW□-72.5/L ประเภทอุปกรณ์ไฟฟ้ารวม SF₆ แบบปิดกลางแจ้ง

 เป็นไปตามมาตรฐาน

 GB156 แรงดันไฟฟ้ามาตรฐาน

 GB311.1 การประสานงานฉนวนสำหรับอุปกรณ์ส่งและจำหน่ายไฟฟ้าแรงสูง

 GB11022 ข้อกำหนดทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์และเกียร์ควบคุมไฟฟ้าแรงสูง

 GB1984 เบรกเกอร์วงจรไฟฟ้าแรงสูงกระแสสลับ

 GB1985 ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงกระแสสลับและสวิตช์สายดิน

 GB1207 หม้อแปลงแรงดันไฟฟ้า

 GB1208 หม้อแปลงกระแสไฟฟ้า

 ข้อมูลจำเพาะทางเทคนิค DL/T402 สำหรับการสั่งซื้อเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงกระแสสลับ

 ข้อมูลจำเพาะทางเทคนิค DL/T486 สำหรับการสั่งซื้อตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงกระแสสลับและสวิตช์สายดิน

 ข้อกำหนดทางเทคนิคทั่วไปของ DL/T593 สำหรับการสั่งซื้อสวิตช์เกียร์และเกียร์ควบคุมไฟฟ้าแรงสูง

 คุณสมบัติหลัก

 หม้อแปลงไฟฟ้า เซอร์กิตเบรกเกอร์ อุปกรณ์ตัดการเชื่อมต่อ สวิตช์สายดิน หม้อแปลงกระแสไฟฟ้า หม้อแปลงแรงดันไฟฟ้า SF₆ อุปกรณ์ป้องกันไฟกระชาก บัสบาร์ และส่วนประกอบอื่นๆ ได้รับการบูรณาการแบบออร์แกนิกบนส่วนรองรับโครงสร้างเหล็กที่ต่อสายดิน โดยมีโครงสร้างที่กะทัดรัด

 ใช้พื้นที่เพียง 30% ~ 50% ของอุปกรณ์แบบแยกส่วน ซึ่งช่วยประหยัดที่ดินและลดต้นทุนการก่อสร้างโครงการ

 พื้นที่ทั้งหมดเป็นโรงงานสำเร็จรูป โดยประกอบและทดสอบการใช้งานจากโรงงานเดิมแล้วเสร็จ และส่งไปยังสถานที่ติดตั้งโดยรวม ส่งผลให้ระยะเวลาการติดตั้งสั้นลง

 ห้องดับเพลิงแบบอาร์คประสิทธิภาพสูง หม้อแปลงแรงดันไฟฟ้า SF₆ และอุปกรณ์ป้องกันไฟกระชากแบบคอมโพสิตฉนวนถูกนำมาใช้ ทำให้การทำงานไม่ต้องบำรุงรักษาและมีความน่าเชื่อถือสูง

 บัสบาร์ที่รองรับตัวเองสำเร็จรูปจากโรงงานถูกนำมาใช้ระหว่างอ่าว ทำให้ไม่ต้องใช้โครงเหล็กและฉนวน

 เค้าโครงมีความยืดหยุ่นและปรับให้เข้ากับโหมดการเดินสายต่างๆ

 สภาพแวดล้อมในการทำงาน

อุปกรณ์ไฟฟ้ารวม SF₆ แบบปิดกลางแจ้งประเภท ZCW□-72.5/L ได้รับการออกแบบสำหรับการใช้งานกลางแจ้งและยังสามารถใช้ในอาคารได้อีกด้วย สภาพแวดล้อมในการทำงานมีดังนี้:

 ก. ระดับความสูง: ไม่เกิน 2,000 ม.

 ข. อุณหภูมิแวดล้อม: -30°C ~ +40°C (-40°C ~ +40°C ตามคำขอ)

 ค. ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95% เฉลี่ยรายเดือนไม่เกิน 90% (ที่ 25 ℃)

 ง. ความเร็วลม: ไม่เกิน 35 เมตร/วินาที

 จ. ระดับมลพิษ: คลาส Ⅳ ระยะห่างตามผิวฉนวนของบูชพอร์ซเลนมากกว่า 1,450 มม. (ระยะตามผิวฉนวนที่ระบุมากกว่า 31 มม./กิโลโวลต์)

 ฉ. ไม่มีสภาพแวดล้อมที่ไวไฟ ระเบิด มีฤทธิ์กัดกร่อนทางเคมี หรือสั่นสะเทือนรุนแรง

 ก. ความรุนแรงของแผ่นดินไหว: ไม่เกินเกรด 8

 ชม. ความหนาเคลือบน้ำแข็ง: ไม่เกิน 10 มม.
