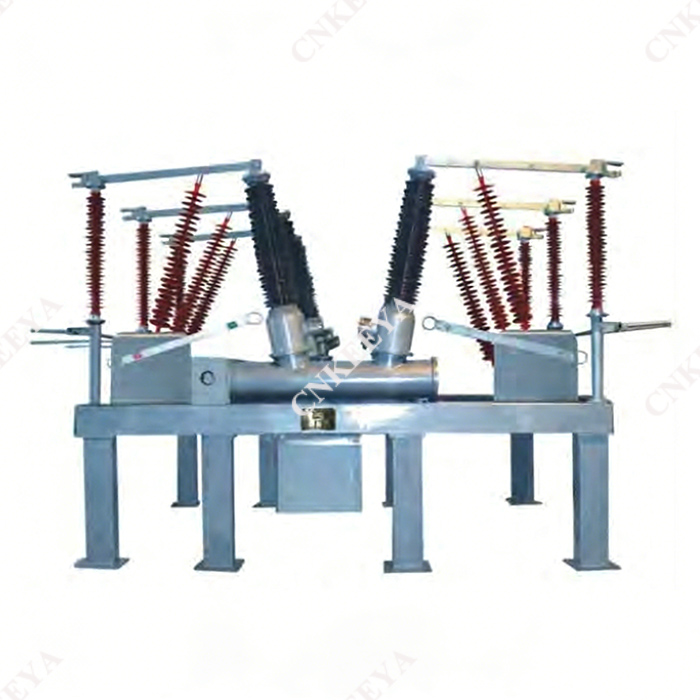

ZCW□-126/L เครื่องมือคอมโพสิตซัลเฟอร์เฮกซาฟลูออไรด์ชนิดเปิด

 ภาพรวม

 1.1ZCW□-126/L เครื่องมือคอมโพสิตซัลเฟอร์เฮกซาฟลูออไรด์ชนิดเปิดเป็นชุดอุปกรณ์ไฟฟ้าแบบรวมครบชุดที่ใช้อากาศเป็นก๊าซฉนวนภายนอก SF6 เป็นสื่อในการดับเพลิง การควบคุมและการป้องกันระบบส่งและจ่ายไฟ 126kV สำหรับไฟฟ้ากระแสสลับสามเฟสยังสามารถใช้ได้ในสถานการณ์ที่มีการเชื่อมต่อเซอร์กิตเบรกเกอร์และธนาคารตัวเก็บประจุ เหมาะสำหรับสถานีย่อยในเมือง สถานีย่อยระดับองค์กร และสถานีย่อยบนภูเขาที่มีการใช้ประโยชน์ที่ดินอย่างจำกัด ผลิตภัณฑ์นี้มีลักษณะดังต่อไปนี้:

 1) รวมเซอร์กิตเบรกเกอร์ สวิตช์แยก สวิตช์กราวด์ หม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า SF6 อุปกรณ์ป้องกันฟ้าผ่า บัสบาร์ และส่วนประกอบอื่น ๆ เข้าด้วยกันบนโครงยึดโครงสร้างเหล็กที่มีการต่อสายดิน ส่งผลให้โครงสร้างมีขนาดกะทัดรัด

 2) ใช้พื้นที่เพียง 30% -50% ของพื้นที่ประเภทแยก และมีลักษณะของการประหยัดที่ดินและลดต้นทุนโครงการ

 3) ช่วงเวลาทั้งหมดจะถูกประกอบไว้ล่วงหน้าในโรงงาน ประกอบและแก้ไขจุดบกพร่องก่อนออกจากโรงงาน และขนส่งไปยังสถานที่ติดตั้งโดยรวมเพื่อลดระยะเวลาการติดตั้ง

 4) ใช้ห้องดับเพลิงอาร์คประสิทธิภาพสูง หม้อแปลงแรงดันไฟฟ้า SF6 และอุปกรณ์ป้องกันฟ้าผ่าแบบคอมโพสิต พร้อมการบำรุงรักษาน้อยที่สุดและความน่าเชื่อถือสูง

 5) บัสบาร์ที่รองรับตัวเองสำเร็จรูปในโรงงานแบ่งพาร์ติชันไม่จำเป็นต้องใช้โครงเหล็กหรือฉนวน

 6) รูปแบบที่ยืดหยุ่นและสามารถใช้กับวิธีการเดินสายต่างๆ

 1.2 ZCW10 ติดตั้งห้องดับเพลิงแบบอาร์กขับเคลื่อนด้วยตัวเองที่ได้รับการปรับแต่งอย่างเหมาะสม และกลไกที่ทำงานด้วยสปริง CT10-A

 1.3 ZCW10 เป็นไปตามมาตรฐานแห่งชาติ GB1984-2003, GB11032-89, GB1985-2004 และตรงตามข้อกำหนดของ IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 และ IEC 60694:2002 ส่วนประกอบอื่นๆ ทั้งหมดภายในเป็นไปตามข้อกำหนดมาตรฐานระดับชาติที่เกี่ยวข้อง
