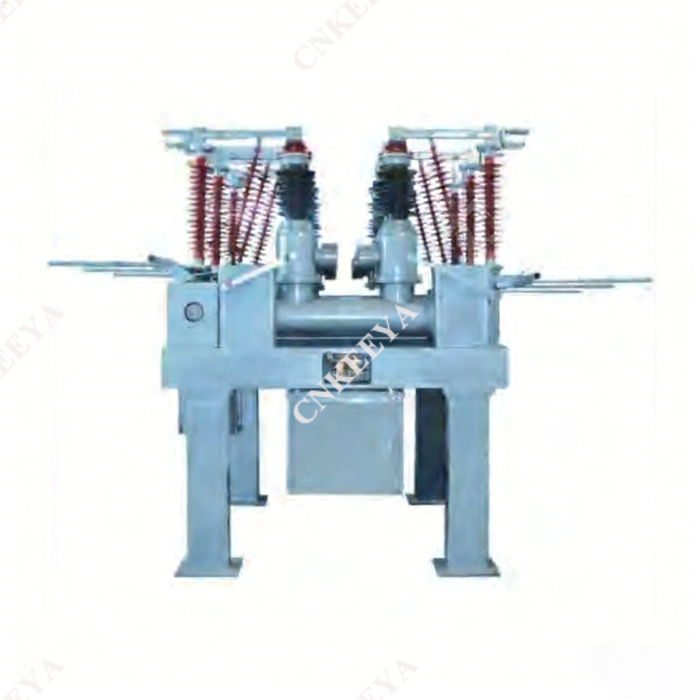

ประเภท ZCW□-40.5/Z อุปกรณ์คอมโพสิตสุญญากาศชนิดเปิด

 ภาพรวม

 1.1ประเภท ZCW□-40.5/Z เครื่องมือคอมโพสิตสูญญากาศชนิดเปิดเป็นชุดสวิตช์เกียร์แบบรวมที่มีอากาศเป็นสื่อฉนวนภายนอกและมีก๊าซ SF₆ เป็นสื่อในการดับเพลิง มันถูกใช้สำหรับการควบคุมและการป้องกันระบบส่งและจ่ายไฟ AC สามเฟส 40.5kV และยังเหมาะสำหรับใช้เป็นไทเซอร์กิตเบรกเกอร์และในสถานการณ์ของการสลับธนาคารตัวเก็บประจุ ผลิตภัณฑ์นี้เหมาะอย่างยิ่งสำหรับสถานีย่อยในเมือง สถานีย่อยอุตสาหกรรม และสถานีย่อยบนภูเขาที่มีข้อจำกัดด้านที่ดิน มีข้อดีดังต่อไปนี้:

 เซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ สวิตช์สายดิน หม้อแปลงกระแสไฟฟ้า หม้อแปลงแรงดันไฟฟ้า อุปกรณ์ป้องกันไฟกระชาก ฟิวส์ บัสบาร์ และส่วนประกอบอื่นๆ ได้รับการบูรณาการแบบออร์แกนิกไว้บนส่วนรองรับโครงสร้างเหล็กที่ต่อสายดิน โดยมีโครงสร้างที่กะทัดรัด

 ใช้พื้นที่เพียง 30% ถึง 50% ของอุปกรณ์แบบแยกส่วน ซึ่งช่วยประหยัดที่ดินและลดต้นทุนการก่อสร้างโครงการ

 พื้นที่ทั้งหมดเป็นโรงงานสำเร็จรูป โดยประกอบและทดสอบการใช้งานจากโรงงานเดิมแล้วเสร็จ และส่งไปยังสถานที่ติดตั้งโดยรวม ส่งผลให้ระยะเวลาการติดตั้งสั้นลง

 ห้องดับเพลิงอาร์คประสิทธิภาพสูง หม้อแปลงแรงดันไฟฟ้า อุปกรณ์ป้องกันไฟกระชากฉนวนคอมโพสิต และอุปกรณ์ตัดการเชื่อมต่อที่มีประสิทธิภาพที่ได้รับการพิสูจน์แล้วถูกนำมาใช้ โดยพื้นฐานแล้วไม่จำเป็นต้องบำรุงรักษาและมีความน่าเชื่อถือสูง

 บัสบาร์ที่รองรับตัวเองสำเร็จรูปจากโรงงานถูกนำมาใช้ระหว่างอ่าว ทำให้ผู้ใช้ไม่จำเป็นต้องสร้างเฟรมรองรับ

 เค้าโครงมีความยืดหยุ่นและปรับให้เข้ากับโหมดการเดินสายต่างๆ

 สามารถยกเซอร์กิตเบรกเกอร์ลงแบบรวมเพื่อการบำรุงรักษาหรือเปลี่ยน ช่วยลดเวลาไฟฟ้าดับที่เกิดจากความผิดปกติของตัวเครื่องให้เหลือน้อยกว่า 3 ชั่วโมง

 1.2 ZWC□-40.5 มีส่วนประกอบและระบบคุณภาพสูงดังต่อไปนี้:

 ห้องดับเพลิงอาร์คพลังงานในตัวที่มีความสามารถในการทำลาย 31.5kA และเวลาทำลายรวม 3 รอบ มีโครงสร้างที่เรียบง่ายและเชื่อถือได้ และสามารถทำลายความจุได้เต็มที่ถึง 20 เท่า

 กลไกการทำงานของสปริง CTB เป็นไปตามข้อกำหนด "ไร้น้ำมัน" สำหรับสวิตช์เกียร์ มีลักษณะทางกลที่ดีเยี่ยม โครงสร้างที่กะทัดรัดและความน่าเชื่อถือสูง และยังได้รับสิทธิบัตรระดับประเทศและได้รับรางวัลเป็นผลิตภัณฑ์ทางวิทยาศาสตร์และเทคโนโลยี

 อุปกรณ์ตัดการเชื่อมต่อทั้งหมดติดตั้งฉนวนคอมโพสิตและใช้โครงสร้างหมุนโดยตรงแบบแขนเดียวที่มีความเรียบง่ายและเชื่อถือได้สูง ใช้นิ้วสัมผัสทองแดงชุบเงินกราไฟท์แรงในตัว มีประสิทธิภาพความเค้นของโครงสร้างที่ดี ความสามารถในการรับกระแสไฟฟ้าที่แข็งแกร่ง และการทำงานที่ไม่ต้องบำรุงรักษา

 ชิ้นส่วนโลหะที่ถูกเปิดเผยทั้งหมดได้รับการบำบัดด้วยเทคโนโลยีป้องกันการกัดกร่อนขั้นสูง ทำให้มั่นใจได้ว่าไม่เป็นสนิมเป็นเวลา 20 ปีภายใต้สภาวะมลพิษทั่วไป

 1.3 ZWC□-40.5 เป็นไปตามมาตรฐานแห่งชาติ GB1984-2003, GB11032-89 และ GB1985-2004 และตรงตามข้อกำหนดของมาตรฐาน International Electrotechnical Commission (IEC) IEC56, IEC99-4, IEC129 และ IEC694 ส่วนประกอบภายในอื่นๆ ทั้งหมดเป็นไปตามข้อกำหนดมาตรฐานที่เกี่ยวข้อง

 โครงสร้างและหลักการทำงาน

 2.1 ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับการใช้งานกลางแจ้ง สภาพแวดล้อมในการทำงานมีดังนี้:

 ก. ระดับความสูง: ไม่เกิน 2,000 ม. (สามารถต่อรองได้เมื่อสั่งซื้อ)

 ข. อุณหภูมิแวดล้อม: -40 ℃ ~ +40 ℃

 ค. ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95% เฉลี่ยรายเดือนไม่เกิน 90% (ที่ 25 ℃)

 ง. ความเร็วลม: ไม่เกิน 35 เมตร/วินาที

 จ. ระดับมลพิษ: ประเภท IV ระยะห่างตามผิวฉนวนที่ระบุมากกว่า 31 มม./กิโลโวลต์

 ฉ. ไม่มีสภาพแวดล้อมที่ไวไฟ ระเบิด มีฤทธิ์กัดกร่อนทางเคมี หรือสั่นสะเทือนรุนแรง

 ก. ความรุนแรงของแผ่นดินไหว: ไม่เกินเกรด 8

 ชม. ความหนาเคลือบน้ำแข็ง: ไม่เกิน 10 มม
