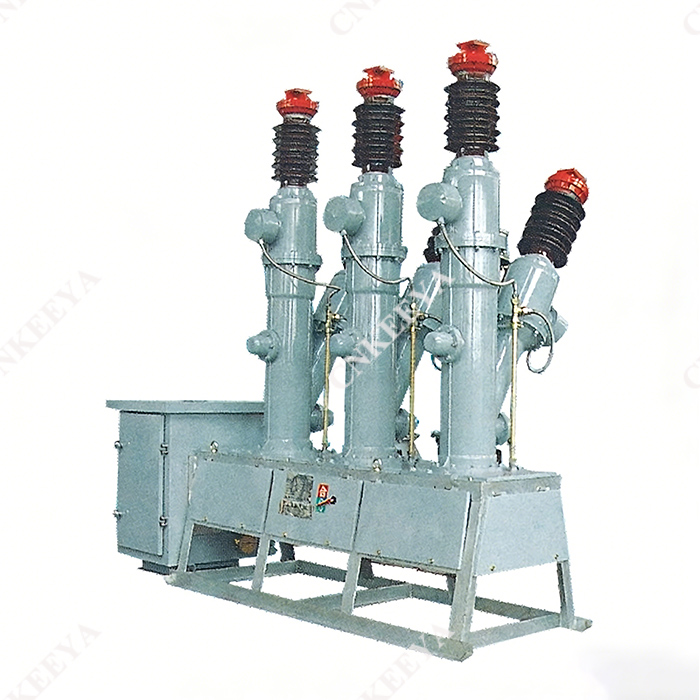

LW8(A)-40.5 เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์แรงดันสูงกลางแจ้ง

 ภาพรวม

 LW8(A)-40.5 เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์แรงดันสูงกลางแจ้งเป็นเครื่องใช้ไฟฟ้าแรงดันสูงกลางแจ้ง AC 50Hz สามเฟส ซึ่งใช้ก๊าซ SF6 เป็นสื่อในการดับส่วนโค้งและเป็นสื่อฉนวน ใช้โครงสร้างดับส่วนโค้งชนิดแรงดัน และมีความสามารถในการทำลายล้างที่แข็งแกร่ง สามารถใช้กันอย่างแพร่หลายในระบบไฟฟ้าที่มีแรงดันไฟฟ้า 40.5kV เป็นสถานีย่อย กระแสไฟฟ้าพิกัดการเปิดและปิดโรงไฟฟ้า กระแสไฟฟ้าลัดวงจร และสามารถใช้เป็นเบรกเกอร์เชื่อมต่อและธนาคารตัวเก็บประจุได้ หม้อแปลงกระแสไฟฟ้าภายในมีไว้เพื่อการวัดและการป้องกัน และเป็นผลิตภัณฑ์ที่ได้รับการอัพเกรดของเซอร์กิตเบรกเกอร์

 ลักษณะโครงสร้าง

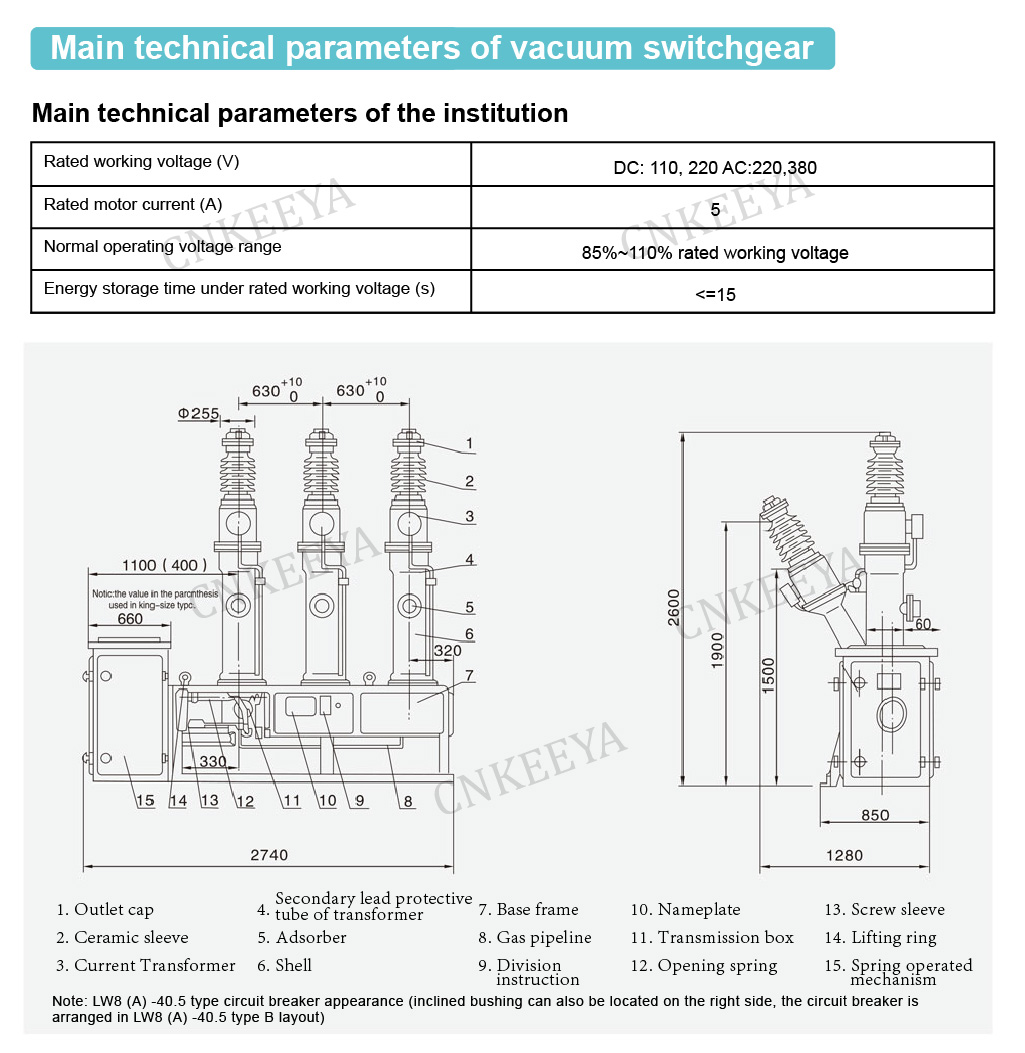

 เบรกเกอร์เป็นโครงสร้างถังตั้งพื้นขนาดเล็กกลางแจ้งพร้อมกลไกการทำงานของสปริง CT14 กลไกนี้ได้รับการติดตั้งร่วมกับตัวเครื่องหลัก ติดตั้งง่าย การดีบักที่สะดวก การทำงานที่เชื่อถือได้ และเหมาะสำหรับการใช้งานบ่อยครั้ง สถาบันมีอายุมากกว่า 3,000 ครั้ง

 การใช้โครงสร้างดับเพลิงแบบอาร์กอากาศอัด ความสามารถในการทำลายล้างมีความแข็งแกร่งเป็นพิเศษ โดยสามารถทำลายสถิติสะสม 12 ครั้งที่ 40kA สร้างสถิติสูงสุดในจีน

 ประสิทธิภาพการปิดผนึกที่เชื่อถือได้ การใช้ปะเก็นซีล ซีลแบบไดนามิกใช้วงแหวนซีลรูปตัว "V" พร้อมโครงสร้างการชดเชยแรงดันสปริง และกิจการร่วมค้าจัดทำแผงสายไฟรองของหม้อแปลงเพื่อให้แน่ใจว่าอัตราการรั่วไหลของอากาศต่อปีน้อยกว่า 0.5%

 หม้อแปลงกระแสภายในทำจากโลหะผสมไมโครคริสตัลไลน์ที่มีการซึมผ่านของแม่เหล็กสูง โดยมีระดับความแม่นยำ 0.2 หรือ 0.2 วินาที สามารถติดตั้งหม้อแปลงได้ 12 ตัวตามความต้องการของผู้ใช้ เหมาะสำหรับสายขนถ่ายยาว 50 กิโลเมตรที่ไม่มีการจุดระเบิดใหม่
