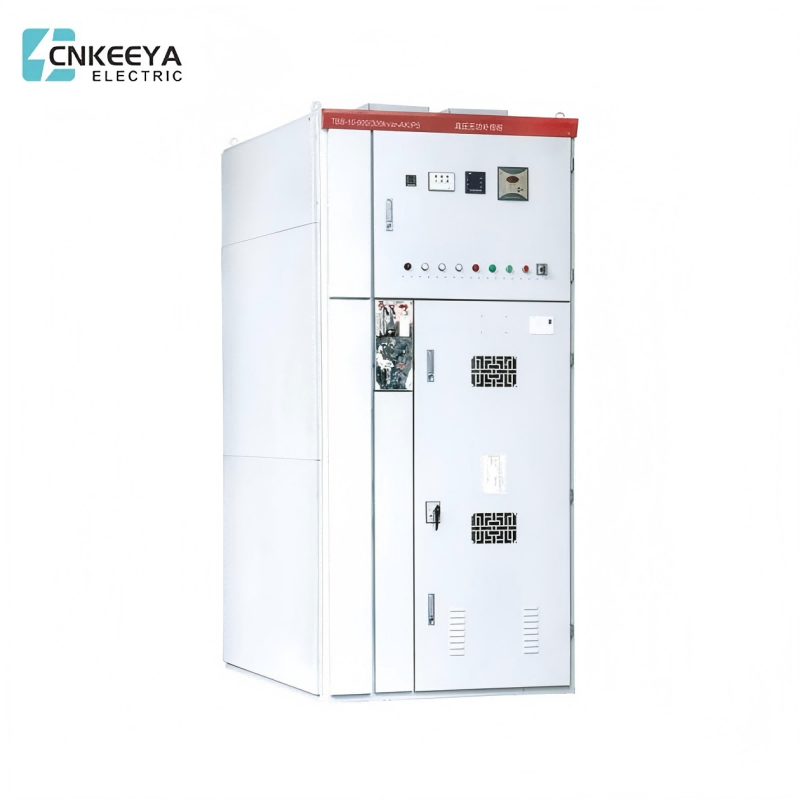

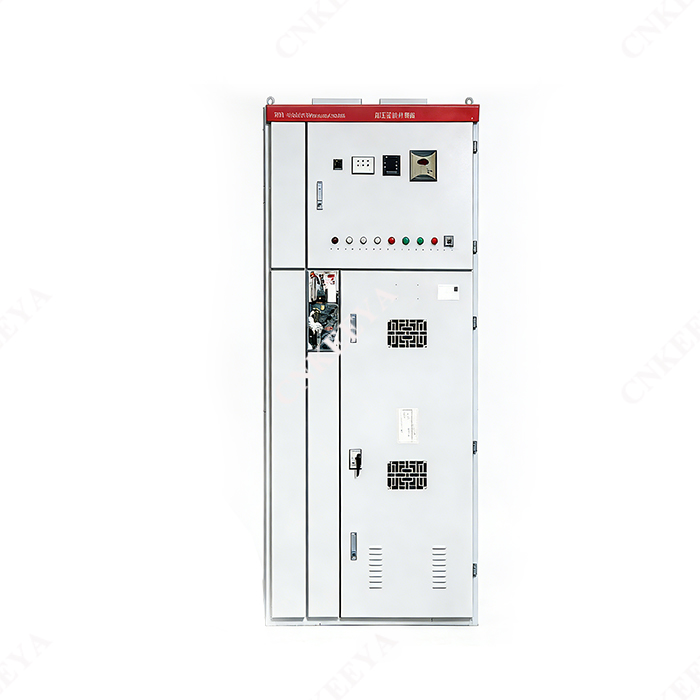

การติดตั้งตัวเก็บประจุ Shunt แรงดันสูง TBB

CNKEEYA ซึ่งเป็นโรงงานที่โดดเด่นและซัพพลายเออร์ที่เชื่อถือได้ เชี่ยวชาญในการจัดหาโซลูชั่นที่ล้ำสมัยสำหรับการติดตั้งตัวเก็บประจุแบบแยกแรงดันไฟสูง ด้วยความมุ่งมั่นในนวัตกรรมและวิศวกรรมที่มีความแม่นยำ โรงงานของเรามีความเป็นเลิศในการสร้างสรรค์การติดตั้งตัวเก็บประจุขั้นสูงที่ออกแบบมาเพื่อปรับปรุงคุณภาพไฟฟ้าและประสิทธิภาพในระบบไฟฟ้าแรงสูง

ความเชี่ยวชาญของ CNKEEYA ในการนำเสนอโซลูชันการติดตั้งตัวเก็บประจุแบบแยกแรงดันไฟฟ้าสูงส่วนบุคคล ช่วยให้มั่นใจได้ถึงการรวมตัวเก็บประจุแบบแยกไฟฟ้าแรงสูงเข้ากับระบบไฟฟ้าที่หลากหลายได้อย่างราบรื่น การติดตั้งเหล่านี้มีชื่อเสียงในด้านการก่อสร้างที่ทนทาน แสดงให้เห็นถึงความมุ่งมั่นของ CNKEEYA ในด้านอายุการใช้งานที่ยาวนานและความน่าเชื่อถือเมื่อเผชิญกับความต้องการในการดำเนินงานที่แตกต่างกัน การให้ความสำคัญกับการปรับแต่งและความทนทานของ CNKEEYA ทำให้พวกเขาเป็นพันธมิตรที่เชื่อถือได้ในการพัฒนาความยืดหยุ่นและประสิทธิภาพของเครือข่ายไฟฟ้าแรงสูง

อุปกรณ์ตัวเก็บประจุแบบขนานแรงดันสูงซีรีส์ TBB (ต่อไปนี้จะเรียกว่าอุปกรณ์) เหมาะสำหรับซีรีย์พลังงาน AC 50HZ และ III 10KV

ข้อมูลทางเทคนิคหลัก

● แรงดันไฟฟ้าทำงานที่กำหนดคือ 10kV และสามารถทำงานได้เป็นเวลานานภายใต้แรงดันไฟฟ้าที่กำหนด 1.1 เท่า

● เมื่อค่ารากกำลังสองเฉลี่ยไม่เกิน 1.3Un การติดตั้งสามารถทำงานได้อย่างต่อเนื่องที่ความถี่พิกัด แรงดันไซน์ซอยด์พิกัด และกระแสไฟฟ้าโดยไม่มีสถานะการเปลี่ยน

● การติดตั้งมีกระแสไฟเกิน แรงดันไฟเกิน แรงดันไฟต่ำ และการป้องกันอื่นๆ สำหรับข้อผิดพลาดของระบบ

● สำหรับการป้องกันข้อผิดพลาดภายในของตัวเก็บประจุ นอกเหนือจากการป้องกันฟิวส์สำหรับชุดเดียวแล้ว การติดตั้งยังมีการป้องกันรีเลย์ที่แตกต่างกันตามรูปแบบการเดินสายหลักที่แตกต่างกัน

● การออกแบบและการประมวลผลการติดตั้งต้องเป็นไปตามรหัส GB50227-1995 สำหรับการออกแบบการติดตั้งตัวเก็บประจุแบบแบ่งและการติดตั้งตัวเก็บประจุแบบแบ่งแรงดันสูง JB711-1993

การแนะนำโครงสร้าง

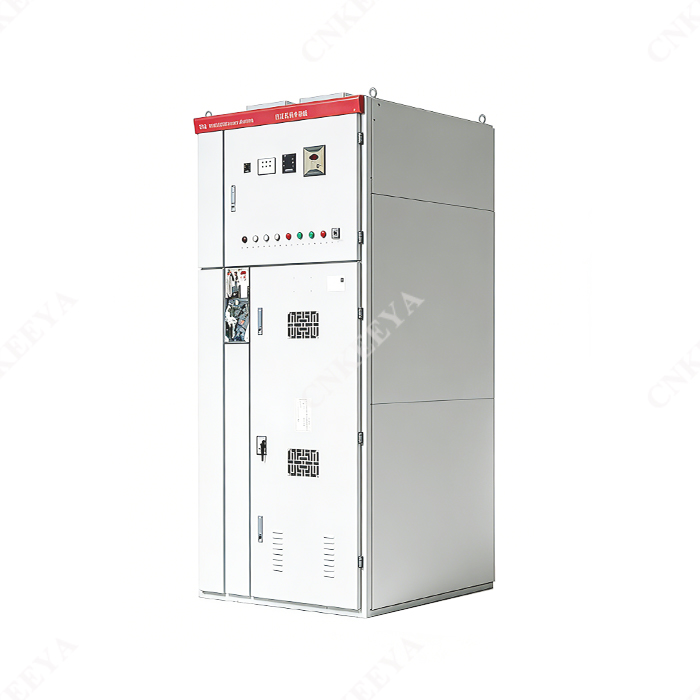

การติดตั้งตัวเก็บประจุสับเปลี่ยนไฟฟ้าแรงสูง TBB

โครงสร้างของการติดตั้งแบ่งออกเป็นประเภทตู้และประเภทการประกอบ ประเภทการประกอบยังสามารถจำแนกได้เป็นประเภทชิปและประเภทการถอดชิ้นส่วนทั้งหมด โครงสร้างตู้จะต้องได้รับการติดตั้งในโรงงานก่อน จากนั้นส่วนประกอบจะต้องถูกถอดออก หมายเลข ขนส่งไปยังไซต์งาน และประกอบตามรูปวาด จากมุมมองในอาคาร ประเภทชิปส่วนใหญ่จะสะดวกในการจัดการ ประเภทการประกอบเต็มรูปแบบมักจะใช้กลางแจ้ง ซึ่งส่วนใหญ่สะดวกสำหรับการชุบสังกะสีร้อน อุปกรณ์นี้ส่วนใหญ่ประกอบด้วยตู้เครื่องปฏิกรณ์ ตู้ระบาย และตู้เก็บประจุ

● ตู้เครื่องปฏิกรณ์

ตู้ปฏิกรณ์ส่วนใหญ่จะใช้เพื่อจำกัดกระแสพุ่งเข้าแบบปิดและระงับฮาร์มอนิก เมื่อจำกัดกระแสพุ่งเข้าแบบปิด เครื่องปฏิกรณ์ XL=(0.1~1)%XC;เมื่อมีการระงับฮาร์โมนิคมากกว่า 5 ตัว XL=(5~6)%XC; เมื่อฮาร์โมนิคมากกว่า 3 ตัวถูกระงับ XL=(12~13)%XC

● ตู้จำหน่าย

ตู้จำหน่ายส่วนใหญ่ประกอบด้วยขดลวดจำหน่ายหรือหม้อแปลงแรงดันไฟฟ้า, ตัวจับสังกะสีออกไซด์และตัวตัดการเชื่อมต่อสายดิน ขดลวดจำหน่ายเชื่อมต่อกับธนาคารตัวเก็บประจุแบบขนาน เมื่อธนาคารตัวเก็บประจุถูกตัดการเชื่อมต่อจากแหล่งจ่ายไฟ ประสิทธิภาพการจำหน่ายจะลดแรงดันไฟฟ้าตกค้างบนธนาคารตัวเก็บประจุจากค่าสูงสุดของแรงดันไฟฟ้าที่กำหนดเป็นต่ำกว่า 50V ภายใน 5 วินาที อุปกรณ์ป้องกันไฟกระชากสังกะสีออกไซด์ใช้เพื่อจำกัดการสลับแรงดันไฟฟ้าที่เกิดจากการสลับธนาคารตัวเก็บประจุ ตัวตัดการเชื่อมต่อสายดินใช้สำหรับต่อสายดินบัสระหว่างการบำรุงรักษาไฟฟ้าดับ การกำหนดค่าข้างต้นสามารถปรับเปลี่ยนได้ตามความต้องการของผู้ใช้ หากโหมดการเชื่อมต่อสายเป็นดาวคู่ ตู้เก็บประจุควรเป็นโครงสร้างสองแถวหรือสองชั้น และควรติดตั้งหม้อแปลงกระแสไฟฟ้าเพิ่มเติมในตู้

● ตู้เก็บประจุ

ตู้เก็บประจุส่วนใหญ่ประกอบด้วยฟิวส์และตัวเก็บประจุ เมื่อการสลายตัวภายในของตัวเก็บประจุถึง 50% ~ 70% ฟิวส์จะระเบิด และตัวเก็บประจุข้อบกพร่องจะถูกแยกออกจากวงจรไฟฟ้า เพื่อป้องกันการขยายตัวของอุบัติเหตุ

● การประกอบการติดตั้งตัวเก็บประจุแบบแบ่ง

การติดตั้งนี้ส่วนใหญ่จะใช้เพื่อรวมตัวเก็บประจุแบบประกอบ คอยล์คายประจุ ตัวป้องกันฟ้าผ่า และสวิตช์กราวด์ และเครื่องปฏิกรณ์ไฟฟ้า การประกอบตัวเก็บประจุคือการติดตั้งตัวเก็บประจุเดี่ยวในจำนวนที่เหมาะสมพร้อมฟิวส์ภายในในกล่องที่เต็มไปด้วยฉนวน กล่องนี้มาพร้อมกับวาล์วระบายแรงดันและตัวควบคุมอุณหภูมิพร้อมหน้าสัมผัสสัญญาณเตือนและสะดุด การติดตั้งมีข้อดีของพื้นที่ Boor ขนาดเล็ก ติดตั้งง่าย ใช้งานสะดวกและบำรุงรักษา ฯลฯ

รูปแบบการติดตั้งตัวเก็บประจุ

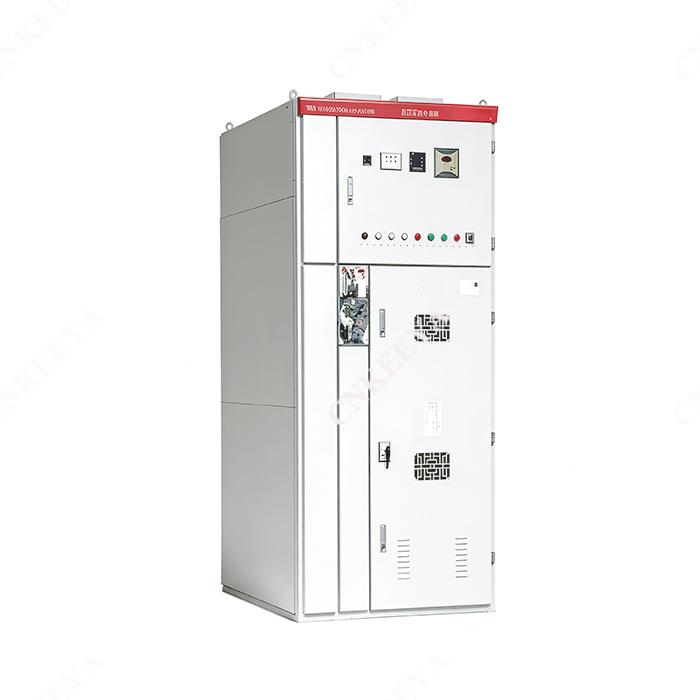

การติดตั้งตัวเก็บประจุสับเปลี่ยนไฟฟ้าแรงสูง TBB

1. เหล็กช่อง #10 ฝัง 6 อัน และตะขอแบบเปิดด้านล่าง

2. แผ่นเหล็กฝัง 4 แผ่น และ ตะขอ;

3. โครงสร้างคอนกรีต

4. แผ่นเหล็กฝังและตะขอ

5. แผ่นเหล็กและตะขอแบบฝัง มีการกระจายอย่างสม่ำเสมอบน เส้นรอบวง

โซลูชันสายหลัก

โซลูชันวงจรหลักทั่วไปของการติดตั้งจะแสดงในรูปที่ 1 โดยมีการติดตั้งสวิตช์กราวด์ตามความต้องการของผู้ใช้ ในระหว่างการติดตั้ง จะต้องวางไว้ในตู้ระบาย และความลึกของตู้จะเปลี่ยนเป็น 1200 มม.

คำแนะนำการสั่งซื้อ

● ความจุของระบบ (kVA) และโซลูชันการเดินสายหลัก โหลดของระบบ และโหมดการทำงาน

● หมายเลขฮาร์มอนิก แต่ละแรงดันฮาร์มอนิกและกระแสฮาร์มอนิก (ผู้ผลิตสามารถวัดในนามของผู้ใช้)

● ตัวประกอบกำลังของระบบ ตัวประกอบกำลังหลังการชดเชยและความสามารถในการชดเชยทั้งหมด (ผู้ผลิตสามารถออกแบบในนามของผู้ใช้)

● แผนของสถานที่ติดตั้ง โหมดการติดตั้ง โหมดการติดตั้งทางเข้าและทางออก

● ข้อกำหนดเกี่ยวกับขนาดและสีของตู้
