RM6-40.5 ชุด GES ที่มีฉนวนเต็มรูปแบบเต็มรูปแบบของวงแหวนที่มีฉนวนเป็นวงแหวนหลักเป็นรุ่นใหม่ของสวิตช์เกียร์ที่ผลิตโดย บริษัท ของเราเป็นชุดที่สมบูรณ์ในร่ม 12-40.5kV อุปกรณ์ AC 5OHz สำหรับการชุบและการกระจายพลังงานไฟฟ้า สำหรับการควบคุมการป้องกันและการตรวจสอบมันเป็นตัวอักษรโดยประสิทธิภาพที่เชื่อถือได้การปรับตัวที่แข็งแกร่งและขนาดเล็ก

RM6-40.5

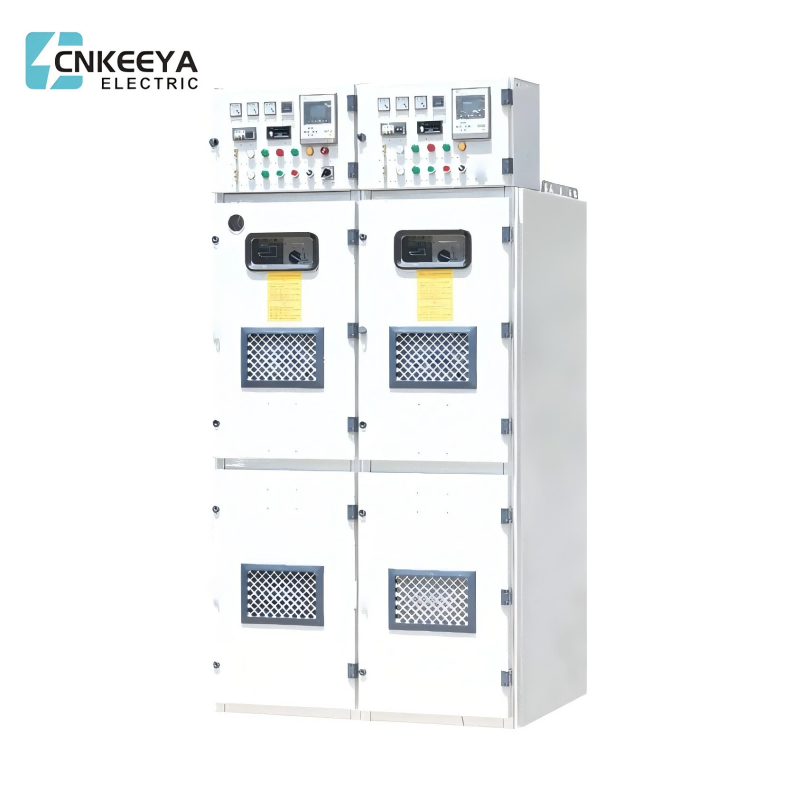

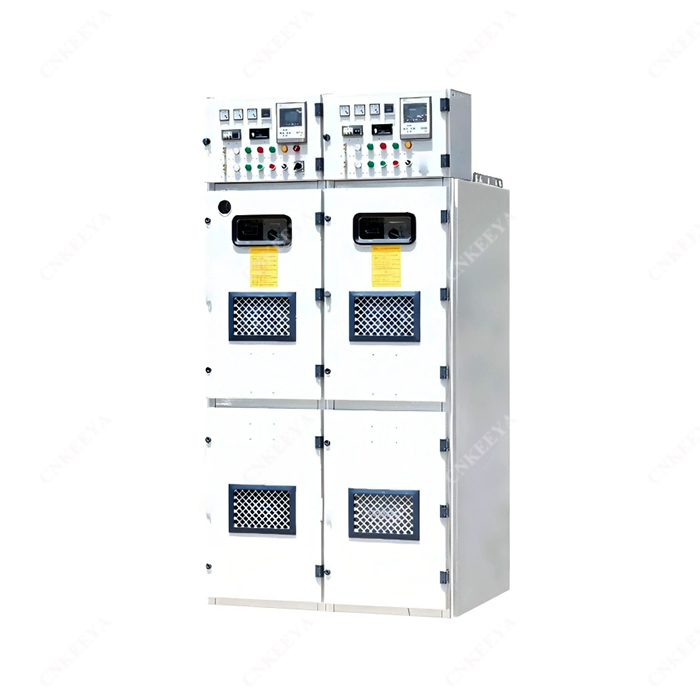

RM6-40.5 ชุดวงแหวนที่เต็มไปด้วยก๊าซที่เต็มไปด้วยฉนวนเต็มรูปแบบ

มาตรฐานที่สอดคล้อง

● GB 3906 สวิตช์สวิตช์และเกียร์ควบคุมโลหะที่ปิดล้อมสำหรับแรงดันไฟฟ้าสูงกว่า 3.6kV และสูงถึงและรวม 40.5kV

● dl/t 404 แผงสวิตช์แรงดันไฟฟ้าสูงในร่ม

● IEC 62271-200: 2003 สวิตช์สวิตช์และอุปกรณ์ควบคุมที่หุ้มด้วยโลหะ AC สำหรับแรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงกว่า 1kV และสูงถึงและรวมถึง 52kV 1016001/003-0000-00 มาตรฐานการจัดหาวัสดุของรัฐกริดของประเทศจีนสำหรับ 12kV, 24kV

● 1016001/003-0000-00 มาตรฐานการจัดหาวัสดุของ State Grid Corporation ของจีนสำหรับ 12kV, 24kV 40.5kV แรงดันไฟฟ้าสูงสวิตช์ 1016001/003-0000-00 ข้อมูลจำเพาะทางเทคนิคทั่วไป

เงื่อนไขการบริการ

●อุณหภูมิโดยรอบ: อุณหภูมิสูงสุดคือ 40 ℃อุณหภูมิต่ำสุดคือ -25 ℃และค่าเฉลี่ยที่วัดได้ภายใน 24 ชั่วโมงไม่เกิน 35 ℃;

●ความชื้นสัมพัทธ์: ค่าเฉลี่ยของความชื้นสัมพัทธ์ที่วัดได้ภายใน 24 ชั่วโมงจะไม่เกิน 95%และค่าเฉลี่ยของความชื้นสัมพัทธ์รายเดือนจะต้องไม่เกิน 90%

●การควบแน่นอาจเกิดขึ้นเมื่ออุณหภูมิเปลี่ยนแปลงอย่างรวดเร็วในช่วงความชื้นสูงค่าเฉลี่ยของความดันไอน้ำที่วัดได้ภายใน 24 ชั่วโมงจะต้องไม่เกิน 2.2kpa และค่าเฉลี่ยของความดันไอน้ำต่อเดือนจะต้องไม่เกิน 1.8kpa;

●ระดับความสูง: ไม่เกิน 1,000 เมตร

●ความเข้มของแผ่นดินไหว: ไม่เกิน 8 องศา;

●แอมพลิจูดของสัญญาณรบกวนแม่เหล็กไฟฟ้าที่เกิดขึ้นในระบบทุติยภูมิจะต้องไม่เกิน 1.6kV;

●อากาศโดยรอบไม่ได้รับการปนเปื้อนด้วยฝุ่นควันควันที่มีการกัดกร่อนและการติดไฟ, ไอน้ำหรือหมอกเกลือ

หมายเหตุ: เมื่อเงื่อนไขการใช้งานเกินข้อกำหนดข้างต้นโซลูชันสามารถกำหนดได้ผ่านการปรึกษาหารือกับผู้ใช้ RM6-40.5 RM6-40.5 ชุดวงแหวนที่เต็มไปด้วยก๊าซที่เต็มไปด้วยฉนวนเต็มรูปแบบ

พารามิเตอร์ทางเทคนิค

เลขที่	รายการ			หน่วย	เกี่ยวกับเทคนิค พารามิเตอร์
1	แรงดันไฟฟ้า			KV	12	40.5
2	จัดอันดับปัจจุบัน			A	1250 ~ 3150	1250 ~ 2500
3	ความถี่ที่ได้รับการจัดอันดับ			Hz	50
4	จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า			k/vs	25、31.5
5	ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า			ที่	63、80
6	จัดอันดับระยะเวลากระแสไฟฟ้าลัดวงจร			S	4
7	จัดอันดับกระแสไฟฟ้าลัดวงจร			ที่	25、31.5
8	การจัดอันดับการลัดวงจรทำให้กระแสไฟฟ้า			ที่	63、80
9	ระยะเวลาของการ arcing			S	0.5
10	ชีวิตเชิงกล	เบรกเกอร์		เวลา	2000	10000
		สวิตช์แยก			3000
		สวิตช์สายดิน			3000
11	อายุการใช้งานไฟฟ้าของเบรกเกอร์			เวลา	30
12	จัดอันดับความดันก๊าซที่เติม (ความดันมาตรวัดที่ 20 ℃)			MPA	0.05
13	ขั้นต่ำสุด ความดันฟังก์ชั่น (มาตรวัด ความดันที่ 20 ℃)				0.03
14	อัตราการรั่วไหลของ Sannual ของก๊าซ SF6				≤0.5%
15	ระดับฉนวนที่ได้รับการจัดอันดับ	ความถี่พลังงานที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า (1 นาที) (มีประสิทธิภาพ)	เฟสถึงเฟสเฟสถึงพื้น	KV	42	95
			ระยะห่างจากการแยกการเปิดสูญญากาศ		48	118
		การจัดอันดับสายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้า (สูงสุด)	เฟสถึงเฟสเฟสถึงพื้น	KV	75	185
			ระยะห่างจากการแยกการเปิดสูญญากาศ		85	215
16	เสริม ควบคุม วงจร	แรงดันไฟฟ้า		V	12	40.5
		พลังงาน 1 นาที ความถี่ทนต่อแรงดันไฟฟ้า			1250 ~ 3150	1250 ~ 2500
17	ตู้ เกรดป้องกัน	ที่อยู่อาศัยของคณะรัฐมนตรี			50
		ช่องเต็มก๊าซ			25、31.5
18	หมวดหมู่การสูญเสียการดำเนินงานต่อเนื่อง			A	63、80
19	การทดสอบอุณหภูมิที่เพิ่มขึ้น				4
20	ความต้านทานวงจรหลัก	1250		UΩ	25、31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	บางส่วน ปล่อยออกมา	แรงดันไฟฟ้าทดสอบ		KV	3000
		องค์ประกอบฉนวนเดี่ยว		พีซี	3000
		ชุดที่สมบูรณ์			30
22	อายุการใช้งาน				0.05

RM6-40.5

RM6-40.5 ชุดวงแหวนที่เต็มไปด้วยก๊าซที่เต็มไปด้วยฉนวนเต็มรูปแบบ

บันทึก:

1. กระแสไฟฟ้าลัดวงจรที่ได้รับการจัดอันดับที่ 40.5kV/2000a คือ 31.5ka; การแบ่งกระแสไฟฟ้าลัดวงจรที่ได้รับการจัดอันดับที่ 12kV/3150a คือ 31.5ka;

2. พารามิเตอร์ของจุดสูงสุดที่ได้รับการจัดอันดับทนต่อกระแสไฟฟ้าและการจัดอันดับในระยะเวลาสั้น ๆ ทนต่อกระแสไฟฟ้าของหม้อแปลงกระแสไฟฟ้าจะต้องถูกประเมินแยกต่างหาก

3. ความต้านทานวงจรหมายถึงค่าที่วัดได้ที่วัดได้จากสายขาออกของซ็อกเก็ตบัสคัปเตอร์ (รวมถึงตัวต่อบัส) ไปยังด้านเส้นขาออกของซ็อกเก็ตสายเคเบิล (รวมถึงอุปกรณ์ปัจจุบัน) เมื่อไม่รวมบัสคัปเตอร์และอุปกรณ์ปัจจุบันค่าในตารางควรถูกลบออก 20

โครงร่างและโครงสร้างไดอะแกรมของสวิตช์

1. ห้องรถบัสขนาดเล็ก

2. ห้องเสนาธิการ

3. ห้องบัสหลักที่เต็มไปด้วยแก๊ส

4. การแยกการเชื่อมต่อสเตชั่น

5. ห้องกลไกการทำงาน

6. วงจรเบรกเกอร์

7. ช่องเบรกเกอร์ที่เต็มไปด้วยแก๊ส

8. ห้องพัก

9. หม้อแปลงกระแสไฟฟ้า

10. เป็นไปได้

11.CM-35 Lightning Arrester

12. ช่องสัญญาณปล่อยแรงดัน

13. ปลั๊กได้

14. ช่องเสียบ

15. ทดสอบปลั๊กซ็อกเก็ต

16. ซ็อกเก็ตทดสอบ

17. แบรนช์บัส

18. อุปกรณ์บรรเทาความดัน

19. รถบัส

20. บัสคัพเกอร์ซ็อกเก็ต

21.Bus Coupler

บันทึก:

A (ความกว้างของตู้): 600 มม., 800 มม.;

B (ความลึกของตู้): 1420 ในเชิงลึกสำหรับ 12kV; 1620 ในเชิงลึกสำหรับ 40.5kV
