Keeya ผู้ผลิตที่มีชื่อเสียง ภูมิใจเสนอยูนิตหลักแบบวงแหวนปิดโลหะแบบเต็ม ซึ่งผสมผสานเทคโนโลยีขั้นสูงเข้ากับโซลูชันที่คุ้มค่า เราให้ความสำคัญกับการส่งมอบผลิตภัณฑ์คุณภาพสูงในราคาที่แข่งขันได้ เพื่อให้มั่นใจว่ายูนิตหลักที่มีวงแหวนล้อมรอบโลหะแบบเต็มของเราโดดเด่นในฐานะโซลูชันที่เชื่อถือได้และราคาไม่แพง ร่วมมือกับ Keeya เพื่อเข้าถึงความเชี่ยวชาญด้านการผลิตระดับแนวหน้า ความคุ้มค่า และความเป็นเลิศในขอบเขตของยูนิตหลักที่ล้อมรอบด้วยโลหะทั้งหมด วางใจเราสำหรับโซลูชันเชิงนวัตกรรมที่ตรงกับความต้องการของคุณโดยยังไม่เกินงบประมาณของคุณ
Keeya ผู้ผลิตชั้นนำ ภูมิใจนำเสนอยูนิตหลักที่มีวงแหวนล้อมรอบโลหะแบบเต็ม ซึ่งผสมผสานเทคโนโลยีล้ำสมัยเข้ากับความมุ่งมั่นในเรื่องความคุ้มค่า ความทุ่มเทของเราในการจัดหาผลิตภัณฑ์คุณภาพสูงนั้นสอดคล้องกับการมุ่งเน้นในการส่งมอบราคาที่แข่งขันได้ Keeya เป็นแหล่งที่เชื่อถือได้สำหรับโซลูชันที่คุ้มต้นทุนในโดเมนของยูนิตหลักที่ล้อมรอบด้วยโลหะแบบเต็ม มาเป็นพันธมิตรกับเราเพื่อเข้าถึงผลิตภัณฑ์ระดับสูงที่ให้ความสำคัญกับทั้งคุณภาพและความสามารถในการจ่าย
เพิ่มความจุของหม้อแปลงหลักและปรับปรุงความสามารถในการจ่ายไฟของสถานีย่อย
ปรับปรุงความสามารถในการส่งกำลังของสายจำหน่ายและลดจำนวนสายจำหน่าย
เพิ่มรัศมีแหล่งจ่ายไฟของสายแรงดันไฟฟ้าปานกลาง
ปรับปรุงคุณภาพการจ่ายไฟของโครงข่ายไฟฟ้าแรงดันปานกลาง
ลดการสูญเสียพลังงานของโครงข่ายไฟฟ้าแรงดันปานกลาง
ประหยัดโลหะที่ไม่ใช่เหล็กและทรัพยากรที่ดิน
● ระดับความสูง: ≤1000ม
อุณหภูมิแวดล้อม: อุณหภูมิแวดล้อมสูงสุด +40 ℃, อุณหภูมิแวดล้อมต่ำสุด -35 ℃, ความแตกต่างของอุณหภูมิสูงสุดรายวัน 25 ℃;
● ความชื้นสัมพัทธ์: ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95% ความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≤90%
● ความรุนแรงของแผ่นดินไหว: 8 องศา;
ความถี่ของระบบ: 50HZ;
อัตราการรั่วไหลประจำปีของ SF6: ≤0.1%;
เกรดการป้องกันสิ่งที่แนบมา: IP3X;
● หมายเหตุ: เมื่อสั่งซื้อผลิตภัณฑ์นี้นอกเหนือจากเงื่อนไขข้างต้น โปรดปรึกษากับบริษัทของเรา
● GB/T156 แรงดันไฟฟ้ามาตรฐาน
● GB 311.1 การประสานงานของฉนวน - ส่วนที่ 1: คำจำกัดความ หลักการ และกฎเกณฑ์
● GB 38043.6kV~40.5kV สวิตช์ไฟฟ้ากระแสสลับแรงดันสูงสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6kV และน้อยกว่า 40.5kV GB 3906 สวิตช์เกียร์และเกียร์ควบคุมที่หุ้มด้วยโลหะกระแสสลับสำหรับแรงดันไฟฟ้าที่กำหนดสูงกว่า 3.6kV และสูงถึงและรวมถึง 40.5kV;
● GB/T 11022 ข้อกำหนดทั่วไปสำหรับมาตรฐานสวิตช์เกียร์และเกียร์ควบคุมไฟฟ้าแรงสูง
● GB/T 12,022 ซัลเฟอร์เฮกซาฟิยูโอไรด์สำหรับใช้ในอุตสาหกรรม
● GB16926 ชุดฟิวส์สวิตช์กระแสสลับแรงดันสูง
● DL/T 404 แผงสวิตช์เกียร์ไฟฟ้าแรงสูง AC ในร่ม ยูนิตหลักวงแหวนปิดด้วยโลหะทั้งหมด
|
เลขที่ |
ชื่อ |
หน่วย |
ตู้สวิตช์โหลด |
ตู้รวมสวิตช์ฟิวส์ |
|
|
1 |
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ |
กิโลโวลต์ |
24 |
||
|
2 |
ความถี่ที่กำหนด |
เฮิรตซ์ |
50 |
||
|
3 |
จัดอันดับปัจจุบัน |
A |
630 |
125 |
|
|
4 |
จัดอันดับกระแสทำลายโหลด |
A |
630 |
125 |
|
|
5 |
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแส (มีผล) (3 วินาที) |
เคเอ |
20 |
||
|
6 |
พิกัดสูงสุดทนกระแสได้ |
เคเอ |
50 |
||
|
7 |
กระแสไฟฟ้ารั่วแบบวงปิด |
A |
630 |
||
|
8 |
กระแสการถ่ายโอนสูงสุด |
A |
|
31.5 |
|
|
9 |
คาดหวัง ลัดวงจร กระแสฟิวส์ (มีประสิทธิภาพ) |
เคเอ |
|
1400 |
|
|
10 |
เวลาสั้น ๆ 2 วินาทีทนต่อกระแสของสวิตช์กราวด์ |
เคเอ |
20 |
||
|
11 |
จัดอันดับเวลาทำลายปัจจุบัน |
เวลา |
≥100 |
||
|
12 |
ชีวิตเครื่องกล |
สวิตช์โหลด |
≥2000 |
||
|
สวิตช์กราวด์ |
≥2000 |
||||
|
13 |
อัตราการรั่วไหลของก๊าซ SF6 ต่อปี |
อัตราการรั่วไหลของก๊าซ SF6 ต่อปี |
% |
≤0.1 |
|
|
14 |
จัดอันดับความถี่พลังงานในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (มีประสิทธิภาพ) |
ข้ามระยะทางที่แยกจากกัน |
กิโลโวลต์ |
64(79) |
|
|
สลับระยะการเปิด |
กิโลโวลต์ |
64(79) |
|||
|
เฟสถึง เฟส, เฟสถึงกราวด์ |
กิโลโวลต์ |
50(65) |
|||
|
พิกัดแรงกระตุ้นฟ้าผ่าที่ทนต่อแรงดันไฟฟ้า (จุดสูงสุด) |
ข้ามระยะทางที่แยกจากกัน |
กิโลโวลต์ |
110(145) |
||
|
สลับระยะการเปิด |
กิโลโวลต์ |
110(145) |
|||
|
เฟสถึง เฟส, เฟสถึงกราวด์ |
กิโลโวลต์ |
95(125) |
|||
|
15 |
ขีดจำกัดอุณหภูมิที่เพิ่มขึ้น |
K |
ตาม GB/T11022 |
||
|
16 |
กลไกการทำงาน |
|
แบบธรรมดาหรือแบบไฟฟ้าบวกแบบธรรมดา |
||
|
17 |
แรงดันไฟฟ้าขณะทำงาน |
V |
แนะนำ DC110, ตัวเลือก DC24 หรือ DC48 เอซี220 |
||
|
18 |
ระยะการคืบของชิ้นส่วนฉนวนในตู้ |
มิลลิเมตร/กิโลโวลต์ |
≥20(24kV)220 (คำนวณเป็นต่อ 24kV) |
||
|
19 |
เกรดการป้องกันสิ่งที่แนบมา |
|
IP3X |
||
|
20 |
ระยะห่างอากาศที่ชัดเจนของตัวนำเปลือย (เฟสถึงกราวด์และเฟสต่อเฟส) |
มม |
≥180 |
||
|
21 |
กระแสไฟชาร์จทำลายสายเคเบิลที่กำหนด |
A |
25 |
||
|
22 |
การสลับกระแสเหนี่ยวนำของ หม้อแปลงไม่มีโหลด |
A |
0~15A |
||
|
23 |
การเปิดและปิดแบบอะซิงโครนัส |
นางสาว |
<5 |
||
|
24 |
ความต้านทานวงจรหลัก (ไม่รวมฟิวส์) |
mΩ |
<140 |
||
หมายเหตุ: กระแสไฟที่กำหนดของการรวมสวิตช์ฟิวส์ใช้สำหรับอุปกรณ์รวมที่สมบูรณ์ของสวิตช์โหลดและฟิวส์ที่เลือก ข้อมูลนอกวงเล็บอ้างอิงถึงระบบกราวด์จุดที่เป็นกลางผ่านความต้านทานต่ำ และข้อมูลภายในวงเล็บอ้างอิงถึง ไปยังจุดกราวด์ที่เป็นกลางหรือระบบที่ไม่มีกราวด์ผ่านคอยล์ป้องกันส่วนโค้ง

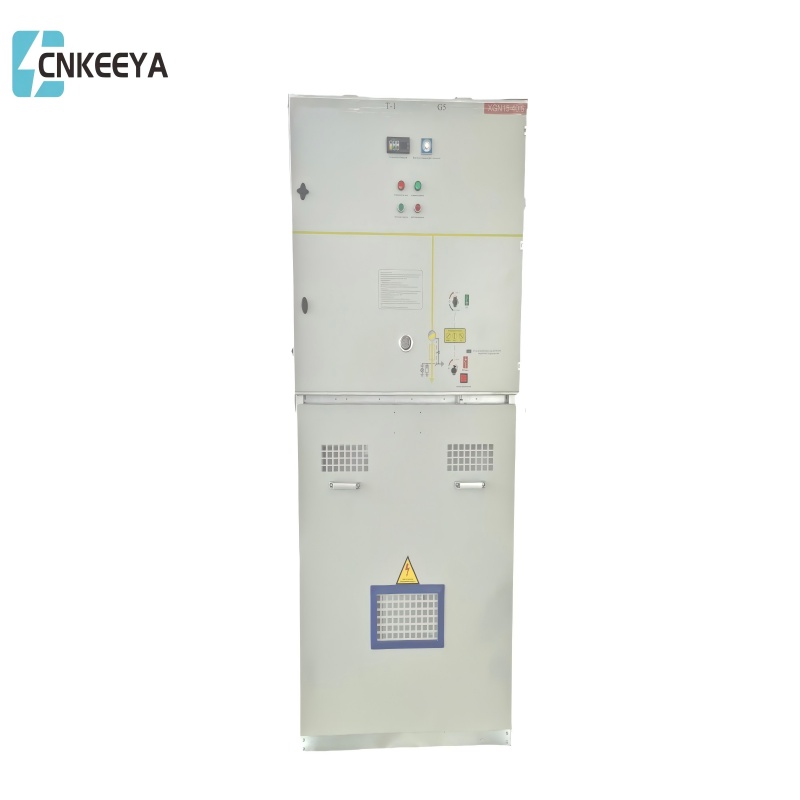

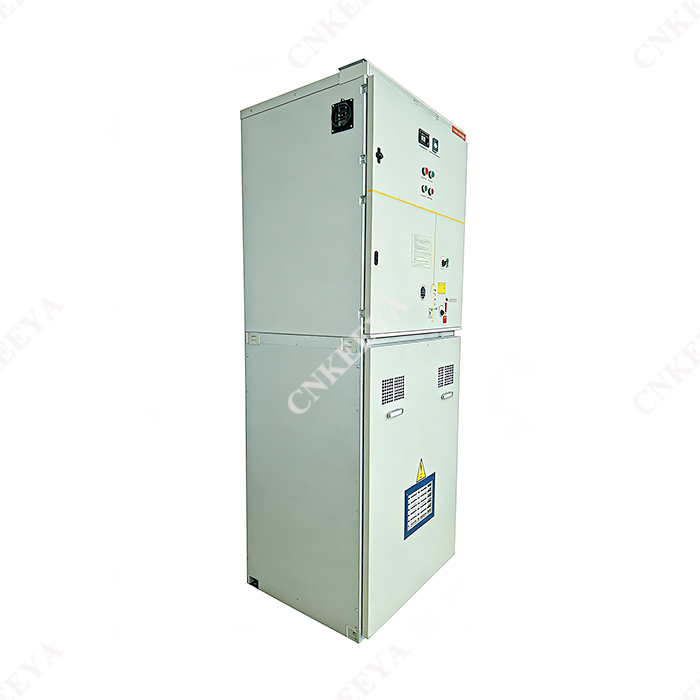

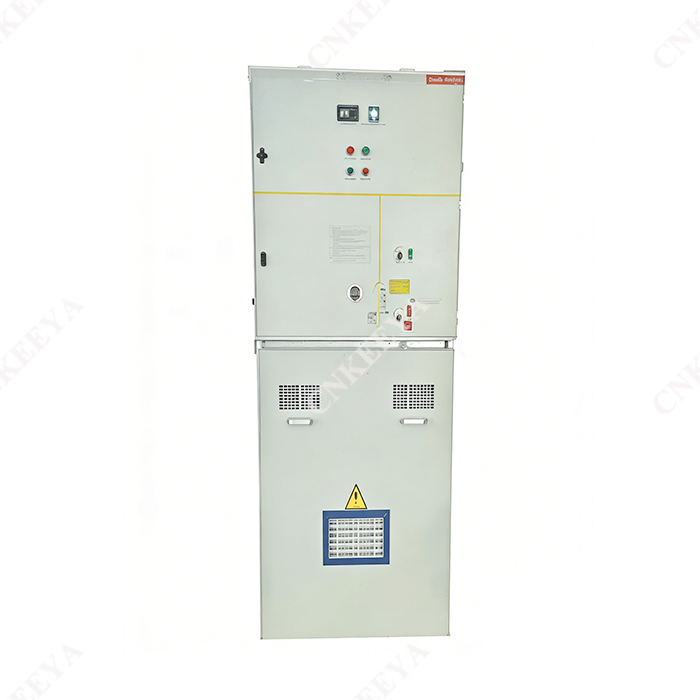

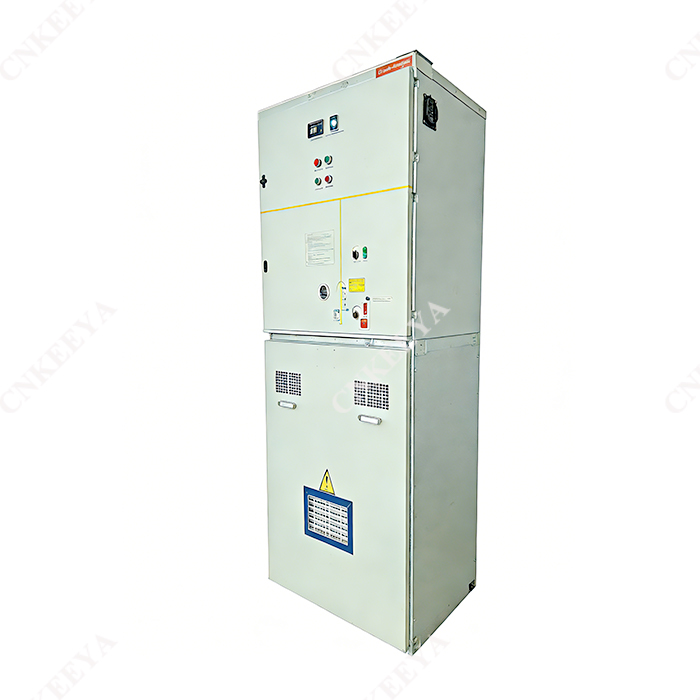

ยูนิตหลักวงแหวนปิดด้วยโลหะทั้งหมด
|
วัตถุประสงค์ของตู้สวิตช์ |
ความกว้างของตู้(มิลลิเมตร) |
ความลึกของตู้ (มม.) |
ความสูงของตู้ (มม.) |
|
เข้ามา ตู้ |
750 |
1020 |
1900 |
|
ตู้ขาออก |
500 |
1020 |
1900 |
|
ตู้ |
500 |
1020 |
1900 |
|
ตู้บัสคัปเปิ้ล |
500 |
1020 |
1900 |
|
ตู้คู่รองรถบัส |
500 |
1020 |
1900 |
|
ตู้เปลี่ยนรถโดยสาร |
500 |
1020 |
1900 |
|
การวัดแสง ตู้ |
1120 |
1020 |
1900 |
บันทึก:
1.ความลึกที่ระบุของตู้สวิตช์รวมถึงขอบด้านนอกทั้งหมดของแผงประตู (ไม่รวมองค์ประกอบนูน ล็อค หมุด และส่วนนูนของแผงประตู)
2. ความสูงที่กำหนดของตู้สวิตช์รวมถึงขอบด้านนอกของหัวทั้งหมด (ไม่รวมวงแหวนนูน)
