ในฐานะผู้ผลิตชั้นนำในประเทศจีน Keeya ภูมิใจนำเสนอสวิตช์เกียร์ที่หุ้มด้วยโลหะ AC แบบถอดได้แบบหุ้มเกราะ ซึ่งเป็นโซลูชันที่ปรับแต่งได้ซึ่งผสมผสานเทคโนโลยีล้ำสมัยเข้ากับราคาที่เอื้อมถึง ที่ Keeya เราเข้าใจถึงความสำคัญของโซลูชันที่ออกแบบโดยเฉพาะ และความมุ่งมั่นของเราในการปรับแต่งก็เป็นตัวอย่างในการออกแบบสวิตช์เกียร์นี้
Keeya ผู้ผลิตที่โดดเด่นในประเทศจีน ภูมิใจนำเสนอสวิตช์เกียร์ที่หุ้มด้วยโลหะ AC แบบถอดได้แบบหุ้มเกราะ ซึ่งเป็นโซลูชันอเนกประสงค์และปรับแต่งได้ ซึ่งออกแบบมาเพื่อการกระจายพลังงานที่แข็งแกร่ง ในฐานะผู้ผลิต Keeya ให้ความสำคัญกับการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา ความมุ่งมั่นของเราในการนำเสนอโซลูชั่นที่ปรับให้เหมาะสมนั้นสอดคล้องกับความทุ่มเทของเราในเรื่องราคาที่เอื้อมถึงได้ สวิตช์เกียร์หุ้มโลหะ AC แบบถอดได้หุ้มเกราะสะท้อนถึงคำมั่นสัญญาของ Keeya ในการส่งมอบผลิตภัณฑ์คุณภาพสูงในราคาที่ต่ำ สิ่งนี้ทำให้ Keeya เป็นตัวเลือกที่เชื่อถือได้สำหรับผู้ที่ต้องการทั้งความยืดหยุ่นและความคุ้มค่าในโซลูชันสวิตช์เกียร์ของตน เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในการใช้งานต่างๆ

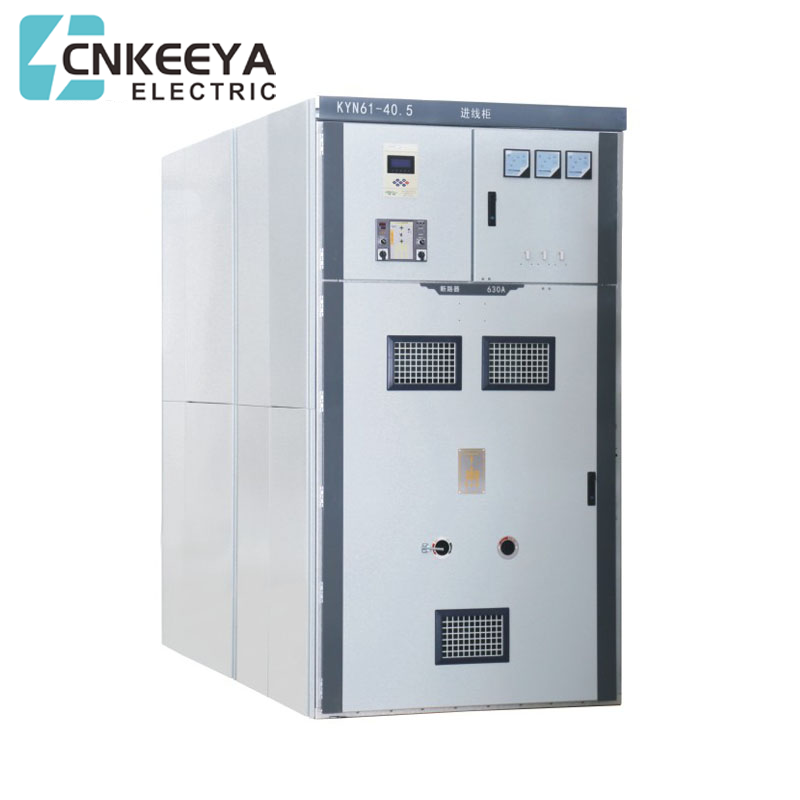

KYN61-40.5 (Z) สวิตช์เกียร์หุ้มโลหะ AC แบบถอดได้หุ้มเกราะ (ต่อไปนี้จะเรียกว่าสวิตช์เกียร์) เป็นชุดอุปกรณ์กระจายพลังงานในร่มครบชุดของ AC 50Hz สามเฟสพร้อมแรงดันไฟฟ้า 40.5KV ส่วนใหญ่จะใช้สำหรับโรงไฟฟ้า สถานีย่อยและ ผู้ประกอบการอุตสาหกรรมและเหมืองแร่เพื่อรับและแจกจ่ายพลังงานไฟฟ้าเพื่อควบคุมการป้องกันและตรวจสอบวงจรและยังสามารถใช้สำหรับสถานที่ปฏิบัติงานบ่อยๆ สวิตช์เกียร์เป็นไปตามมาตรฐาน GB3906-2006, GB/T11022-2011 และ DL/T404 -2018
● โครงสร้างตู้ใช้แบบประกอบ และเบรกเกอร์ใช้โครงสร้างแบบ Boor แบบรถเข็นขนาดเล็ก
● มาพร้อมกับเบรกเกอร์สูญญากาศฉนวนคอมโพสิตชนิดใหม่ และมีลักษณะของการแลกเปลี่ยนที่ดีและเปลี่ยนได้ง่าย
● มีการติดตั้งกลไกการดันน็อตสกรูในโครงรถเข็นขนาดเล็ก ซึ่งสามารถเคลื่อนย้ายรถเข็นได้ง่าย และป้องกันการทำงานผิดพลาดจากการทำลายโครงสร้างการขับเคลื่อน
● การดำเนินการทั้งหมดสามารถดำเนินการได้เมื่อปิดประตูตู้
● การเชื่อมต่อระหว่างสวิตช์หลัก รถเข็นขนาดเล็ก และประตูตู้สวิตช์ใช้วิธีการล็อคแบบกลไกบังคับเพื่อให้เป็นไปตามฟังก์ชัน "การป้องกัน Pve"
● ห้องเคเบิลมีพื้นที่กว้างขวางและสามารถเชื่อมต่อสายเคเบิลได้หลายสาย
● สวิตช์กราวด์แบบรวดเร็วใช้สำหรับการต่อสายดินและปิดไฟฟ้าลัดวงจร
●ระดับการป้องกันของเคสคือ IP3X และระดับการป้องกันคือ IP2X เมื่อประตูห้องรถลากเปิดอยู่
● ผลิตภัณฑ์นี้สอดคล้องกับ GB3906-2006, DL/T404-2018 และอ้างอิงถึงมาตรฐานสากล IEC298
● อุณหภูมิแวดล้อม: ขีดจำกัดบน + 40 ℃ และค่าเฉลี่ยที่วัดได้ภายใน 24 ชั่วโมงไม่เกิน 35 ℃ ขีดจำกัดล่าง -10 ℃;
● ระดับความสูง: ไม่เกิน 1,000 เมตรเหนือระดับน้ำทะเล
● ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95% เฉลี่ยรายเดือนไม่เกิน 90%
● ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา;
● แรงดันไอน้ำ: เฉลี่ยรายวันไม่เกิน 2.2kPa และเฉลี่ยรายเดือนไม่เกิน 1.8kPa
● สภาพแวดล้อมโดยรอบ: ไม่มีความเสี่ยงก่อนหรือการระเบิด ไม่มีมลพิษร้ายแรง ไม่มีการกัดกร่อนของสารเคมีหรือการสั่นสะเทือนที่รุนแรง
พารามิเตอร์ทางเทคนิคหลักของตู้สวิตช์สุญญากาศ
| เลขที่ | รายการ | หน่วย | ค่า |
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 40.5 |
| 2 | จัดอันดับปัจจุบัน | A | 1250 1600 2000 |
| 3 | ความถี่ที่กำหนด | เฮิรตซ์ | 50 |
| 4 | จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟ | เคเอ | 20 25 31.5 |
| 5 | พิกัดสูงสุดทนกระแสได้ | เคเอ | 50 63 80 |
| 6 | ความถี่กำลังไฟพิกัดทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 95/1 นาที |
| 7 | แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 185 |
| 8 | จัดอันดับระยะเวลาลัดวงจร | s | 4 |
| 9 | ระดับการป้องกัน | เคเอ | IP3X |
พารามิเตอร์ทางเทคนิคหลักของเบรกเกอร์สูญญากาศ
| เลขที่ | รายการ | หน่วย | ค่า |
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 40.5 |
| 2 | ความถี่ที่กำหนด | เฮิรตซ์ | 50 |
| 3 | ความถี่กำลังไฟพิกัดทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 95/1 นาที |
| 4 | แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 185 |
| 5 | จัดอันดับปัจจุบัน | A | 1250 1600 2000 |
| 6 | จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟ | เคเอ | 20 25 31.5 |
| 7 | พิกัดกระแสไฟลัดวงจร | เคเอ | 20 25 31.5 |
| 8 | พิกัดสูงสุดทนกระแสได้ | เคเอ | 50 63 80 |
| 9 | จัดอันดับระยะเวลาลัดวงจร | นางสาว | 4 |
| 10 | เวลาเปิดทำการ | นางสาว | 30≤t≤60 |
| 11 | เวลาปิด | นางสาว | 50≤t≤60 |
| 12 | จัดอันดับลัดวงจรทำลายเวลาปัจจุบัน | เวลา | 20 |
| 13 | ชีวิตเครื่องกล | เวลา | 10000 |
● ความสูงของห้องไฟฟ้า: ≥4500มม.
● ระยะห่างระหว่างด้านหลังของตู้กับผนัง: ≥1500มม.
● ความเรียบของโครงฐานราก: ≤ 1 มม./ตร.ม.
● เหล็กรางฝังของฐานรากต้องสูงจากพื้นไม่เกิน 3 มม.
● สามารถ Pxed บนฐานรากได้โดยการสลักหรือการเชื่อม สวิตช์มีน้ำหนักประมาณ 1,800 กิโลกรัม
● ความกว้างของทางเดินในการทำงานของสวิตช์เกียร์ (คอลัมน์เดียว): ≥3000มม., คอลัมน์คู่ (ตัวต่อตัว) ≥4000มม.
กรุณาระบุเมื่อสั่งซื้อ:
● หมายเลขโซลูชันวงจรหลัก วัตถุประสงค์ ไดอะแกรมระบบบรรทัดเดียว ไดอะแกรมการจัดเรียง และไดอะแกรมเค้าโครงห้องแจกจ่าย
● แผนภาพการเดินสายไฟวงจรเสริม แผนภาพการจัดเรียงขั้วต่อ
● ประเภท ข้อมูลจำเพาะ และปริมาณของส่วนประกอบทางไฟฟ้าในสวิตช์เกียร์
● ข้อกำหนดสำหรับฟังก์ชันการควบคุม การวัด และการป้องกันของสวิตช์เกียร์และอุปกรณ์ล็อคและอุปกรณ์อัตโนมัติอื่นๆ
● หากจำเป็นต้องมีการเชื่อมต่อถาดบัสระหว่างสวิตช์เกียร์หรือตู้สายขาเข้า ต้องจัดเตรียมข้อมูล เช่น พิกัดความสามารถในการรองรับของถาดบัส ช่วงของถาดบัส และความสูงจากพื้นดิน
● เมื่อต้องการอุปกรณ์เสริมและอะไหล่ ควรระบุรุ่นและปริมาณ
● สวิตช์เกียร์ที่ใช้ในสภาพแวดล้อมพิเศษควรมีรายละเอียดเมื่อสั่งซื้อ
