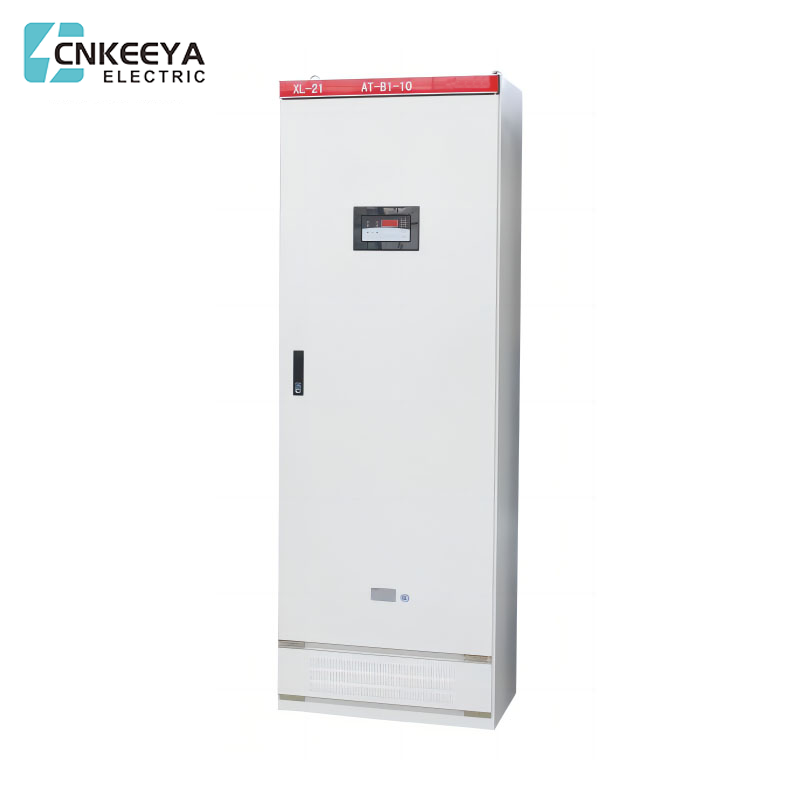

ตู้กระจายและควบคุมแรงดันไฟฟ้าต่ำ XL-21
  • ตู้กระจายและควบคุมแรงดันไฟฟ้าต่ำ XL-21ตู้กระจายและควบคุมแรงดันไฟฟ้าต่ำ XL-21

ตู้กระจายและควบคุมแรงดันไฟฟ้าต่ำ XL-21

ในฐานะซัพพลายเออร์ชั้นนำ Keeya มีความภาคภูมิใจในการนำเสนอโซลูชันที่ยอดเยี่ยมสำหรับการจ่ายพลังงานด้วยตู้กระจายและควบคุมแรงดันไฟฟ้าต่ำ XL-21 Keeya มีชื่อเสียงในด้านความมุ่งมั่นในคุณภาพสูง โดยรับประกันว่าตู้แต่ละตู้ตรงตามมาตรฐานที่เข้มงวด ให้การควบคุมระบบไฟฟ้าแรงต่ำที่เชื่อถือได้และมีประสิทธิภาพ ด้วยการมุ่งเน้นไปที่วิศวกรรมที่มีความแม่นยำ ผลิตภัณฑ์ของ Keeya ถือเป็นข้อพิสูจน์ถึงความทุ่มเทสู่ความเป็นเลิศในด้านการกระจายไฟฟ้า ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับผู้ที่กำลังมองหาโซลูชันระดับสูงสำหรับความต้องการของตู้ควบคุม

แบบอย่าง: XL-21

ส่งคำถาม

รายละเอียดสินค้า

Keeya ซึ่งได้รับการยอมรับว่าเป็นซัพพลายเออร์ระดับแนวหน้า มีความเป็นเลิศในการส่งมอบตู้กระจายและควบคุมแรงดันไฟฟ้าต่ำ XL-21 คุณภาพสูง ซึ่งรับประกันความแม่นยำและความน่าเชื่อถือที่เหนือชั้นในระบบจำหน่ายไฟฟ้า

กล่องจ่ายไฟ XL-21 ใหม่ใช้กันอย่างแพร่หลายในโรงไฟฟ้าและสถานประกอบการอุตสาหกรรมและเหมืองแร่ ใช้สำหรับการกระจายพลังงานหรือแสงสว่างใน AC สามเฟสต่ำกว่า 500V พร้อมสามเฟสสามสาย, สามเฟสสี่สาย, สามเฟสห้าสาย ฯลฯ ของระบบจำหน่ายไฟฟ้า เช่นการติดตั้งในร่มกับผนัง การทำงานที่หน้าจอ และการบำรุงรักษาที่หน้าจอ ตัวกล่องเป็นโครงสร้างปิดสนิท ประกอบด้วยวัสดุรูปตัว C หรือรูปทรง 8MF มีสวิตช์โซเลตโหลดแบบโรตารีชนิดใหม่ในกล่อง ซึ่งสามารถทำงานกับโหลดได้ ประตูหน้ามีอุปกรณ์แสดงแรงดันไฟฟ้าและกระแสไฟ ตลอดจนไฟสัญญาณ ปุ่ม สวิตช์สับเปลี่ยน และส่วนประกอบหลักอื่นๆ กล่องกระจายใช้ส่วนประกอบใหม่ที่ออกแบบเอง โครงสร้างกะทัดรัด รูปลักษณ์ที่สวยงาม การบำรุงรักษาที่สะดวก และโซลูชั่นการเดินสายไฟที่หลากหลายเพื่อให้ผู้ใช้เลือก เป็นผลิตภัณฑ์ที่เหมาะสำหรับใช้ทดแทนกล่องจ่ายไฟ XL-21 รุ่นเก่า


ใช้สภาพแวดล้อม

● อุณหภูมิแวดล้อม: -5°C~+40°C และอุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงไม่เกิน +35°C

● ระดับความสูง: ไม่เกิน 2,000 ม.

● ความชื้นสัมพัทธ์: ไม่เกิน 50% เมื่ออุณหภูมิอากาศแวดล้อมอยู่ที่ +40 ℃; ความชื้นสัมพัทธ์ที่สูงขึ้นสามารถทำได้ที่อุณหภูมิต่ำกว่า (เช่น 90% ที่ +20 ℃) ​​โดยคำนึงถึงการเปลี่ยนแปลงของอุณหภูมิที่อนุญาต ทำให้เกิดการควบแน่นปานกลาง

● เมื่อติดตั้งอุปกรณ์แล้ว ความเอียงจากระนาบแนวตั้งไม่ควรเกิน 5°

● ควรติดตั้งอุปกรณ์ในสถานที่ที่ไม่มีการสั่นสะเทือน การกระแทก และการกัดกร่อนอย่างรุนแรง

หมายเหตุ: หากคุณฝ่าฝืนเงื่อนไขข้างต้น คุณสามารถปรึกษากับบริษัทของเราได้


พารามิเตอร์ทางเทคนิค

ซีรี่ส์หมายเลข

ชื่อ

หน่วย

ค่า

1

พิกัดแรงดันไฟฟ้าของวงจรหลัก

V

เครื่องปรับอากาศ:380

2

พิกัดแรงดันไฟฟ้าของวงจรเสริม

V

เครื่องปรับอากาศ:220,380

3

ความถี่ที่กำหนด

เฮิรตซ์

50

4

จัดอันดับแรงดันไฟฟ้าของฉนวน

V

660

5

จัดอันดับปัจจุบัน

A

≤ 800A


XL-21 พาวเวอร์บ็อกซ์ซีรีส์ใหม่

ข้อควรระวังในการติดตั้ง การยอมรับ และการว่าจ้าง

หลังจากที่สินค้ามาถึงแล้ว ให้ตรวจสอบก่อนว่าบรรจุภัณฑ์อยู่ในสภาพสมบูรณ์และไม่เสียหายหรือไม่ หากพบปัญหาใดๆ โปรดแจ้งแผนกที่เกี่ยวข้องเพื่อทราบสาเหตุ สำหรับสินค้าที่ไม่ได้ติดตั้งทันทีควรวางไว้ในตำแหน่งที่เหมาะสมตามข้อกำหนด เงื่อนไขการบริการปกติ

● ผู้ใช้เตรียมเหล็กและสลักเกลียวช่องพื้นฐานสำหรับการติดตั้งผลิตภัณฑ์ และรูเชื่อมต่อระหว่างเหล็กช่องพื้นฐานและตัวตู้ (ดูรูปที่ 1)

● หลังจากติดตั้งผลิตภัณฑ์แล้ว ให้ทำการตรวจสอบและทดสอบก่อนนำไปใช้งาน

● ตรวจสอบว่าตัวตู้ลอกฟิล์มสีหลายชั้นออกหรือไม่ และตู้แห้งและสะอาดหรือไม่

● การเปิด-ปิดเครื่องใช้ไฟฟ้าหลักและหน้าสัมผัสเสริมมีความน่าเชื่อถือและแม่นยำหรือไม่

● ว่าหลักการเลือกและการเดินสายไฟของส่วนประกอบหลักเป็นไปตามแผนผังหรือไม่

● ใช้เมกโอห์มมิเตอร์ 500V ที่มีค่าฉนวนไม่น้อยกว่า 1M2 เมื่อทำการวัดควรถอดสายไฟของชิ้นส่วนอิเล็กทรอนิกส์ที่ไม่สามารถทนต่อแรงดันไฟฟ้าได้

● ข้อควรระวังในการใช้งาน

หลังจากเปิดและปิดเซอร์กิตเบรกเกอร์อากาศแรงดันต่ำหลายครั้ง จะทำให้เกิดรอยไหม้ที่หน้าสัมผัสหลักและสร้างวัสดุคาร์บอนเพื่อเพิ่มความต้านทานหน้าสัมผัส ควรบำรุงรักษาและซ่อมแซมเซอร์กิตเบรกเกอร์อากาศแรงดันต่ำสากลเป็นประจำตามข้อกำหนดในคู่มือการใช้งาน


รูปร่างกล่องและขนาดการติดตั้ง

A B C D H
800(600) ไม่จำเป็น ไม่จำเป็น 500(400) 650(450) 450(350) 1800(1600) เป็นตัวเลือก

● ผลิตภัณฑ์ทุกรุ่น (รวมถึงหมายเลขโซลูชันวงจรหลักและหมายเลขแผนวงจรเสริม

● แผนภาพระบบวงจรหลัก แผนภาพโครงร่างตู้

● แผนผังไฟฟ้าของวงจรเสริม

● รายการส่วนประกอบสำหรับตู้ (ข้อมูลจำเพาะของบัสหลัก)

● สีของตู้ (หากไม่จำเป็น จะเป็นสีเทาเบจ) และขนาดของตู้ ข้อกำหนดพิเศษอื่นๆ ที่ไม่สอดคล้องกับเงื่อนไขการบริการปกติของผลิตภัณฑ์
