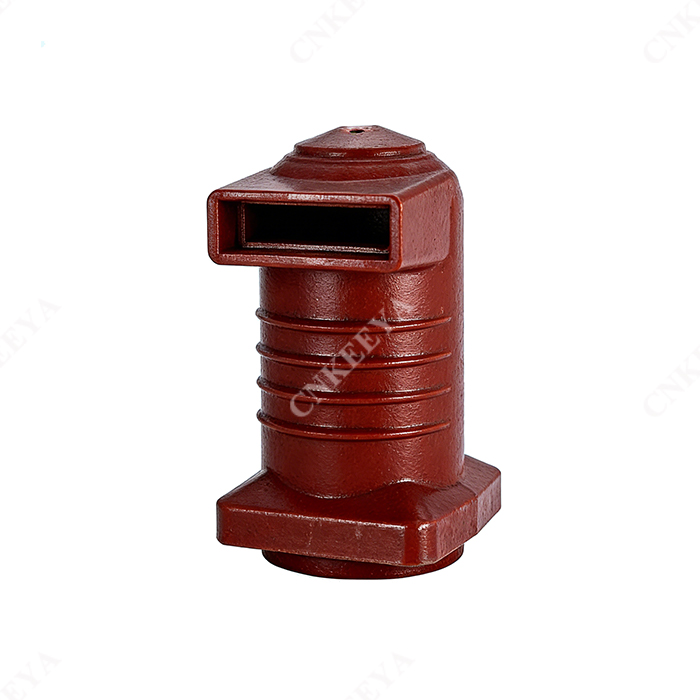

CH3-10Q/150 630~1250A กล่องติดต่อของตู้สวิตช์เกียร์แบบติดตั้งกลาง

CNKEEYA, CH3-10Q/150 630~1250A กล่องสัมผัสของตู้สวิตช์เกียร์แบบติดตั้งตรงกลาง โรงงานที่มีชื่อเสียงและซัพพลายเออร์ที่เชื่อถือได้ มีความภาคภูมิใจในการนำเสนอ CH3-10Q/150 ซึ่งเป็นกล่องสัมผัสระดับพรีเมี่ยมที่ออกแบบเป็นพิเศษสำหรับตู้สวิตช์เกียร์แบบติดตั้งตรงกลาง เนื่องจากเป็นส่วนประกอบหลักที่สร้างขึ้นโดยโรงงานผลิตขั้นสูงของ CNKEEYA กล่องสัมผัสนี้ (กระแสไฟพิกัด 630~1250A แรงดันไฟฟ้าพิกัด 12kV) ผลิตอย่างพิถีพิถันด้วยคอมโพสิตอีพอกซีเรซินประสิทธิภาพสูงและการขึ้นรูปอย่างแม่นยำผ่านกระบวนการผลิตอัจฉริยะที่ล้ำสมัย ให้การป้องกันฉนวนที่ไม่มีใครเทียบได้และความน่าเชื่อถือที่เหนือชั้นในระบบส่งกำลัง ออกแบบมาเพื่อตอบสนองฟังก์ชันที่สำคัญของฉนวนไฟฟ้า การเชื่อมต่อหน้าสัมผัสแบบไดนามิกและคงที่ และการนำกระแสไฟฟ้าที่เสถียร CH3-10Q/150 แสดงให้เห็นถึงความมุ่งมั่นของ CNKEEYA ในด้านความเป็นเลิศทางเทคนิค โดยมีระดับการคายประจุบางส่วน ≤3pC ที่ 13.2kV ​​ทนต่อความถี่กำลัง 42kV ที่ทนทานต่อแรงดันไฟฟ้า (1 นาที) และแรงดันไฟฟ้าแรงกระตุ้นฟ้าผ่า 75kV และได้เกรดการป้องกัน IP67 ในการต้านทานความชื้น ฝุ่น และสารกัดกร่อน

ข้อกำหนดทางเทคนิค

CH3-10Q/150  ชุดกล่องคอนแทคตู้ชุดกลาง

คำอธิบายทั่วไป

1. กล่องคอนแทคเลนส์ถูกสร้างขึ้นด้วยอีพ็อกซี่ด้วยเทคโนโลยี APG ซึ่งใช้สำหรับการแยกฉนวนและการเปลี่ยนการเชื่อมต่อของตู้สวิตช์ต่างๆ

2. ระดับความสูง: ≤1,000ม

3. อุณหภูมิแวดล้อม: +40°C~10°C

4. ความชื้นสัมพัทธ์ต้องไม่เกิน 95% ที่อุณหภูมิแวดล้อม +20°C

5. ไม่มีก๊าซ wapor หรือฝุ่นที่อาจส่งผลกระทบอย่างรุนแรงต่อฉนวนของกล่องสัมผัส ไม่มีสารระเบิดหรือกัดกร่อน

6. การสัมผัสกับทองแดงกับดินจะต้องทนต่อแรงดันไฟฟ้าทดสอบความถี่กำลัง (ค่าประสิทธิผล) ที่ 42kv เป็นเวลา 5 นาทีและแรงกระตุ้นฟ้าผ่า (ค่าสูงสุด) ที่ 75KV

7. อุณหภูมิของขั้วต่อนำออกจะต้องไม่เกิน 65 องศาเซลเซียส หากใช้กล่องสัมผัสเป็นเวลานานในสภาวะกระแสไฟที่กำหนด

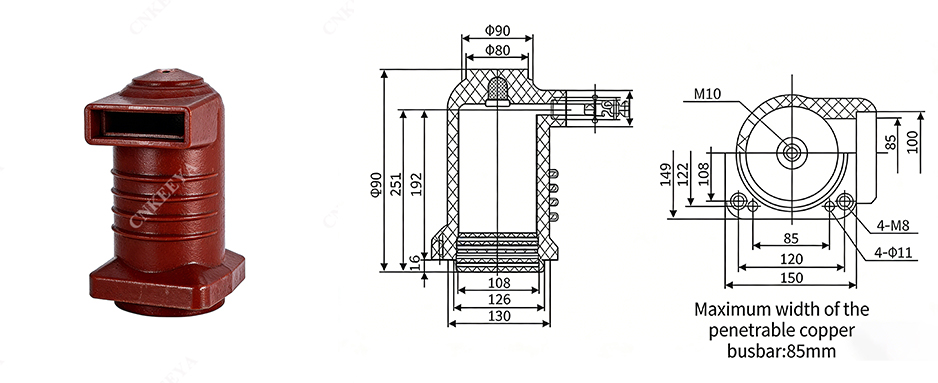

8. ดูรูปที่แนบมาสำหรับโครงร่างและขนาดการติดตั้งของกล่องคอนแทค

ฉากที่จะใช้

ระบบส่งและจำหน่าย

ห้องโค้งฉนวนของ CNKEEYA ได้รับการจัดอันดับสำหรับการใช้งาน 630A ถึง 1250A โดยผลิตอย่างเชี่ยวชาญจากอีพอกซีเรซินคุณภาพสูงผ่านกระบวนการขึ้นรูปแบบ APG ขั้นสูง เพื่อประสิทธิภาพของฉนวนที่เหนือกว่าและความแข็งแรงเชิงกลที่ยอดเยี่ยม ออกแบบมาเพื่อการผสานรวมอย่างราบรื่นกับสวิตช์เกียร์หุ้มโลหะมาตรฐาน รวมถึงซีรีส์ KYN28 โดยให้การป้องกันส่วนโค้งที่เชื่อถือได้และการป้องกันฉนวนที่แข็งแกร่งสำหรับเบรกเกอร์วงจรสุญญากาศ ช่วยให้มั่นใจถึงการทำงานที่มั่นคงและปลอดภัยของระบบสวิตช์เกียร์ไฟฟ้า
