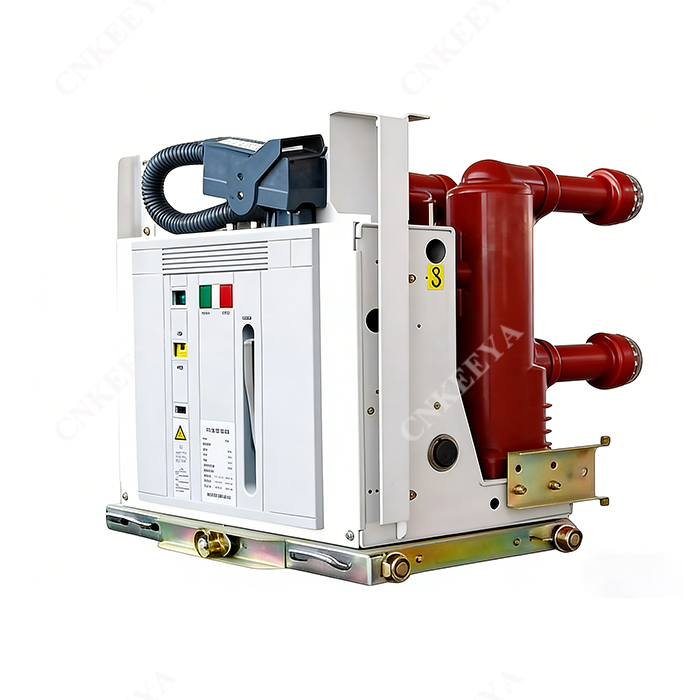

VIB-12 เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารพร้อมกลไกการทำงานด้านข้าง

คำอธิบายทั่วไป

การใช้งานหลัก การใช้สภาวะแวดล้อม

VIB-12 เบรกเกอร์สุญญากาศภายในอาคารพร้อมกลไกการทำงานด้านข้าง (ต่อไปนี้จะเรียกว่าเบรกเกอร์สุญญากาศ) ใช้สำหรับแรงดันไฟฟ้าพิกัด 12kV และส่วนประกอบอุปกรณ์สวิตช์ในร่ม AC 50Hz ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน GB 1984-2003 HV ACVacuum Circuit Breaker, JB3855-19963.6~40.5 kV เบรกเกอร์สุญญากาศแรงดันสูง AC ในร่ม, DLT เงื่อนไขทางเทคนิคของการสั่งซื้อ 403-2000 ของเบรกเกอร์สุญญากาศ 12KV ~ 40.5kV และ IEC62271-100:2001 เบรกเกอร์สุญญากาศ HV AC ฯลฯ เบรกเกอร์ที่ใช้เป็นหน่วยป้องกันและควบคุมการออกแบบกำลังในเครือข่ายไฟฟ้าและอุตสาหกรรมและองค์กรขนาดเล็ก สามารถใช้สำหรับสถานการณ์ของการสลับโหลดประเภทต่าง ๆ และการทำงานบ่อยครั้งและกระแสไฟฟ้าลัดวงจรซ้ำ ๆ

VCB ประเภทนี้ใช้กลไกการทำงานรูปแบบใหม่ของ VCB ฝังตัวขัดขวางสูญญากาศและส่วนประกอบของวงจรหลักเป็นการบูรณาการโดยใช้เสาฝังของแบรนด์ต่างประเทศสำหรับชิ้นส่วนหลัก เพื่อปกป้องผู้ขัดขวางสูญญากาศจากการชน ฝุ่น และความชื้น มีการปรับตัวด้านสิ่งแวดล้อมที่ดี เพื่อลดต้นทุนการดำเนินงานและการบำรุงรักษาอย่างมาก และตระหนักถึงการบำรุงรักษาฟรีของชิ้นส่วนหลักและการบำรุงรักษากลไกการทำงานเพียงเล็กน้อย การออกแบบแบบบูรณาการของกลไกการทำงานและตัวถัง VCB ผ่านการทดสอบประเภทแล้ว มีความทนทานทางไฟฟ้าระดับ E2 และความทนทานทางกลระดับ M2 ใช้เป็นหน่วยคงที่และยังมีหน่วยที่ดึงออกได้โดยจับคู่การกดเข้าแบบพิเศษ กลไก VCB แบบคงที่สามารถเพิ่มลูกโซ่ที่สอดคล้องกันสำหรับการจับคู่สวิตช์เกียร์แบบคงที่ของประเภท XGN2, GG1A และ GGX

การใช้สภาวะแวดล้อม

1.อุณหภูมิแวดล้อม: สูงสุด อุณหภูมิ: +40 ℃ และอุณหภูมิเฉลี่ยภายใน 24 ชม. ไม่ควรเกิน 35 ℃ Min.Temperature: -20 ℃

2.ความชื้นสัมพัทธ์: ความชื้นสัมพัทธ์เฉลี่ยทุกวัน ≤95%

ความชื้นสัมพัทธ์เฉลี่ยทุกเดือน: ≤90%

ความดันไอเฉลี่ยทุกวัน: ≤2.2kPa

ความดันไอเฉลี่ยทุกเดือน: ≤1.8kPa

3.ความสูงเหนือระดับน้ำทะเล: ≤2000m

4.ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา

5. ควรติดตั้งในสถานที่ที่ไม่มีฝุ่น ไฟไหม้ การกัดกร่อนของสารเคมี การระเบิด ไอ และสเปรย์เกลือ

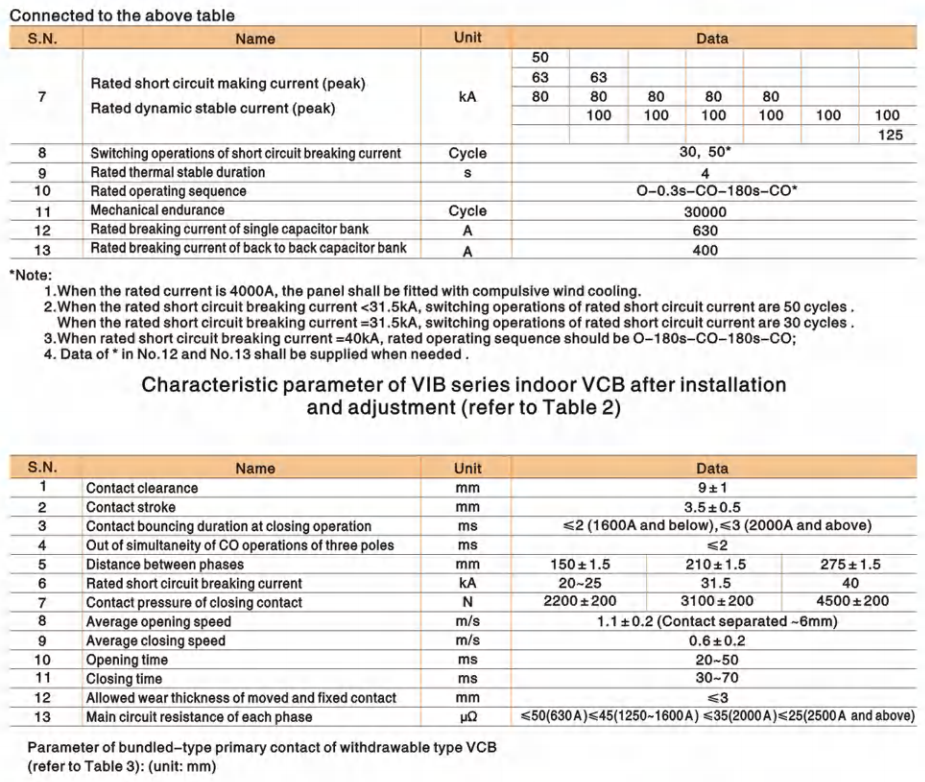

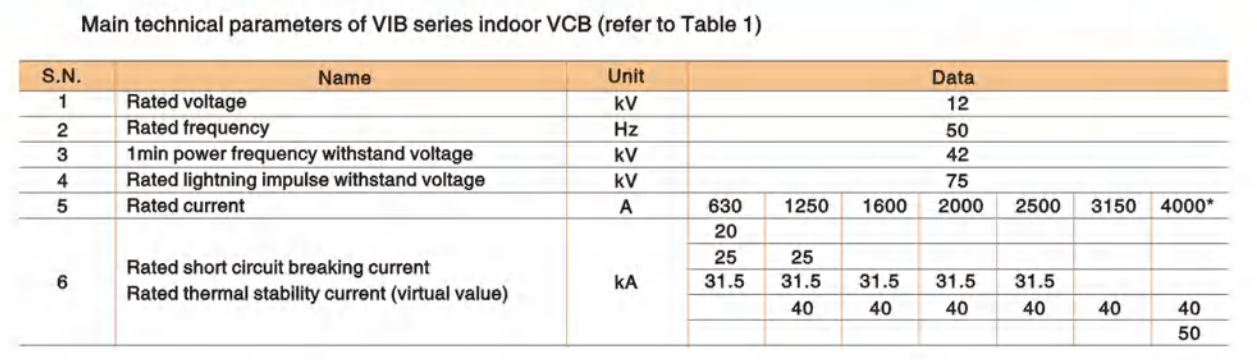

พารามิเตอร์ทางเทคนิค

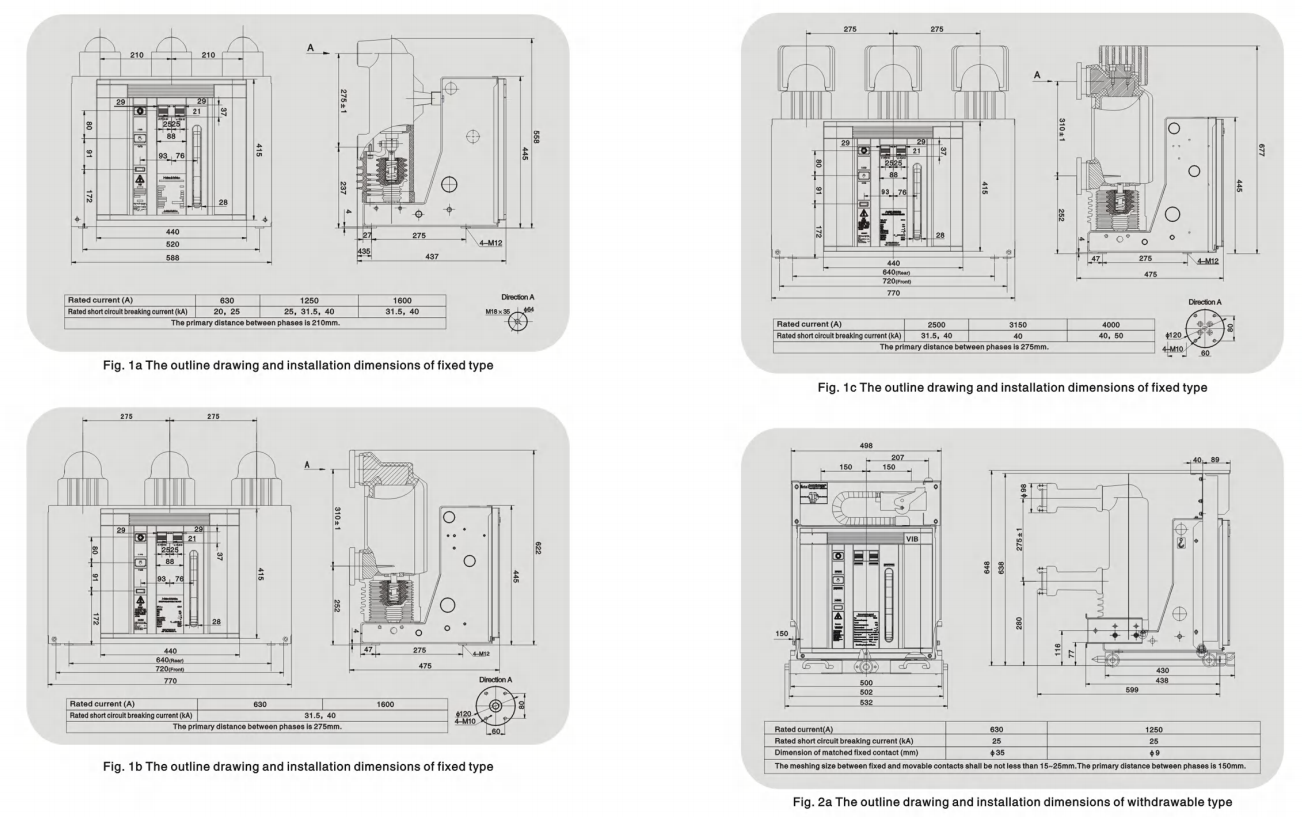

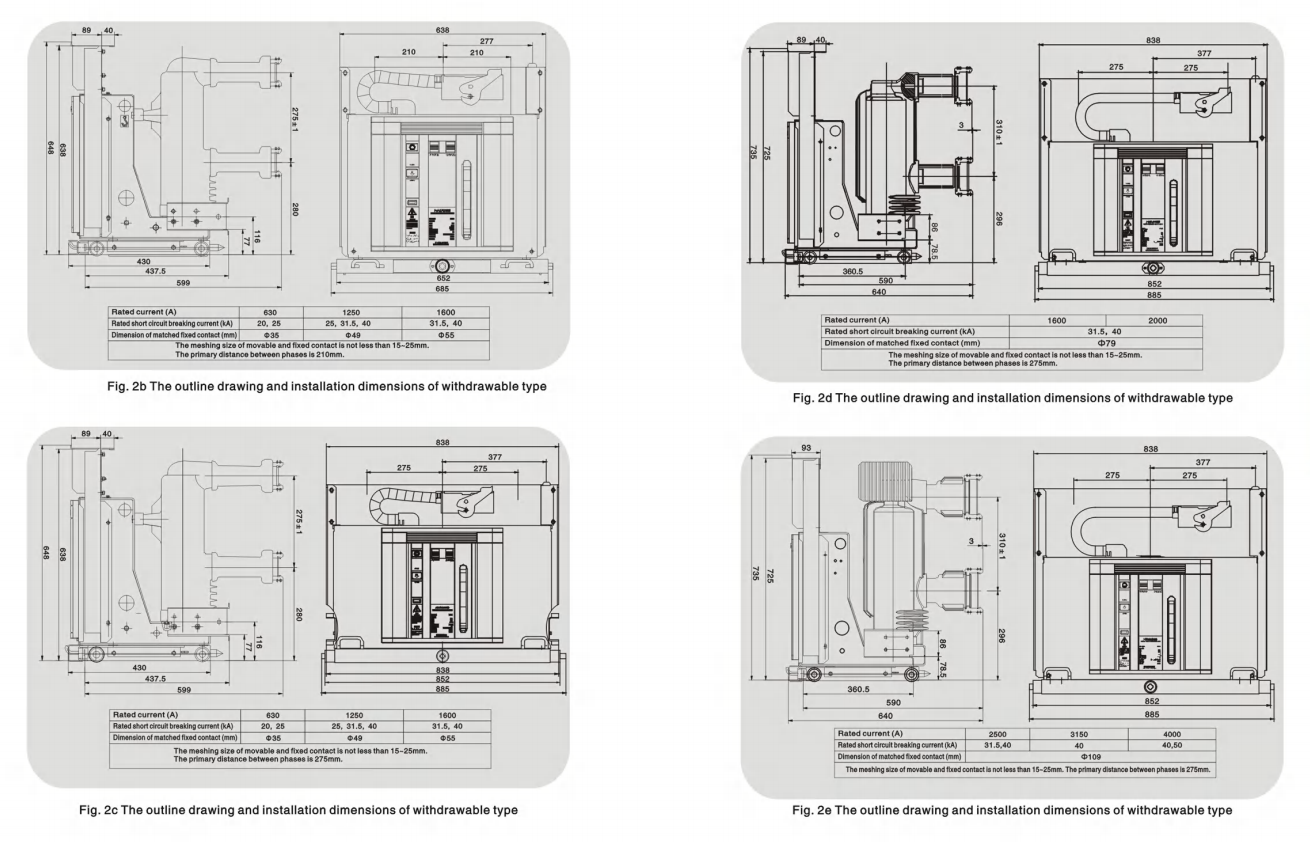

การเขียนแบบเค้าร่างและมิติการติดตั้ง

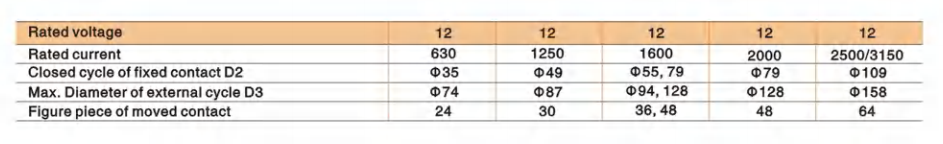

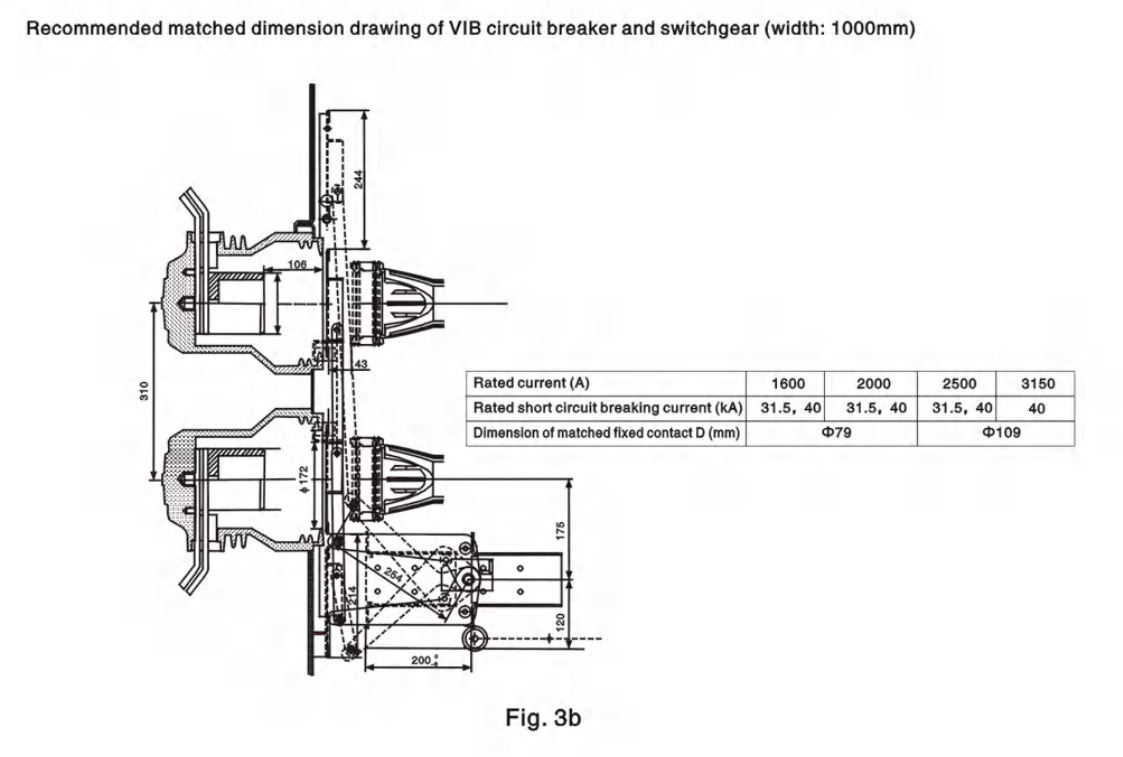

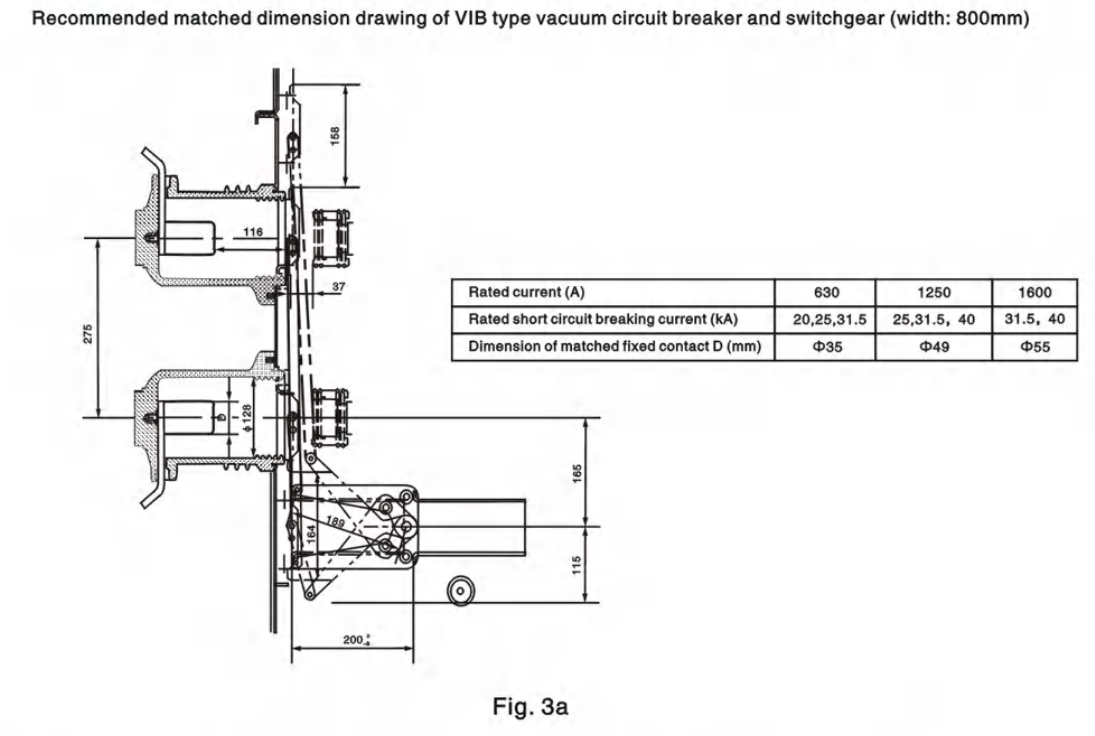

ขนาดที่ตรงกันที่แนะนำของ VCB และสวิตช์เกียร์
