SF6 บารอมิเตอร์ SF6

ภาพรวม

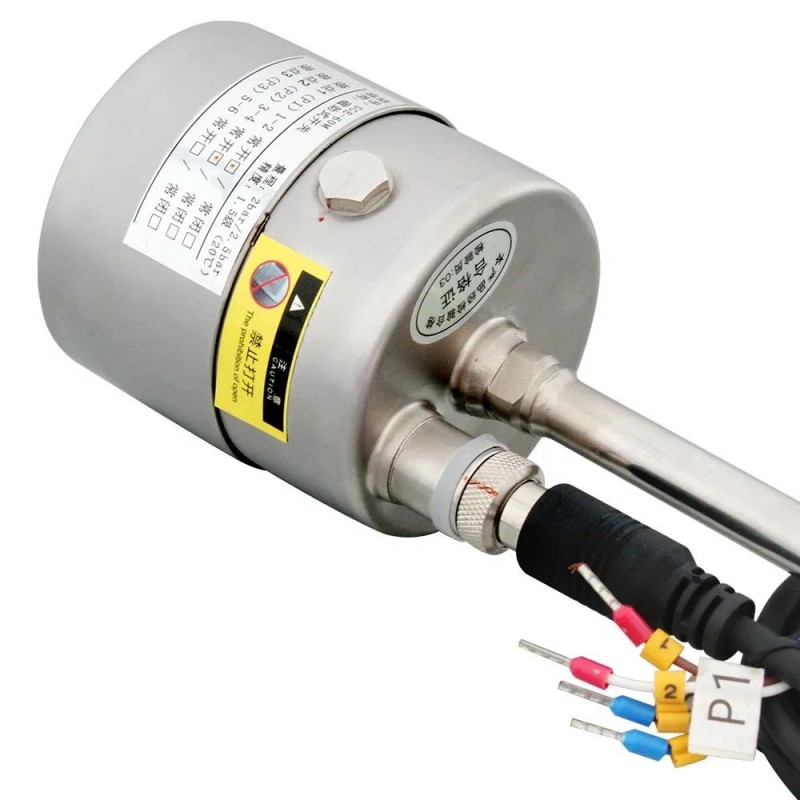

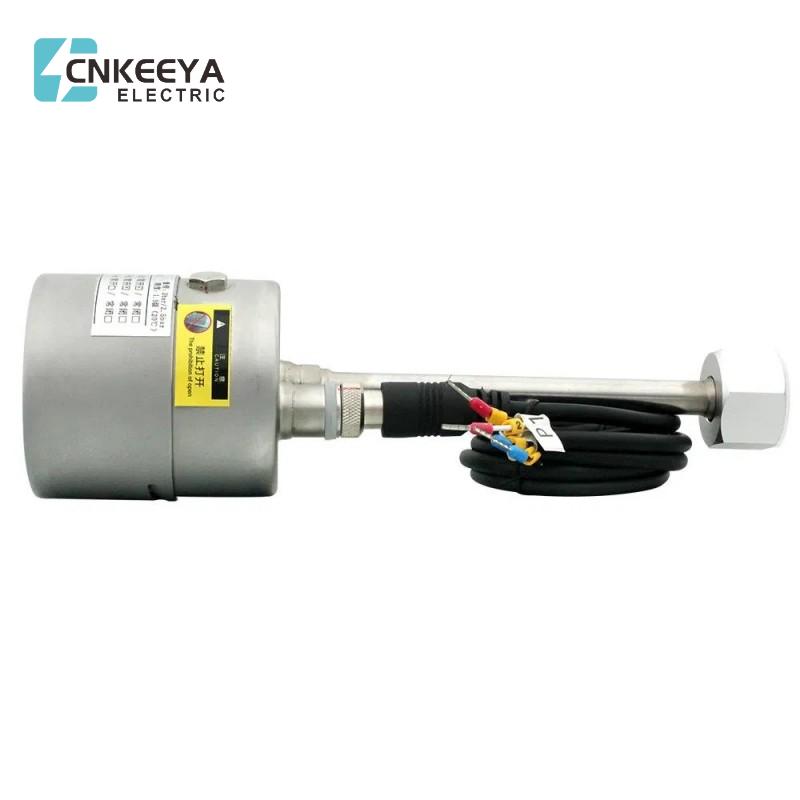

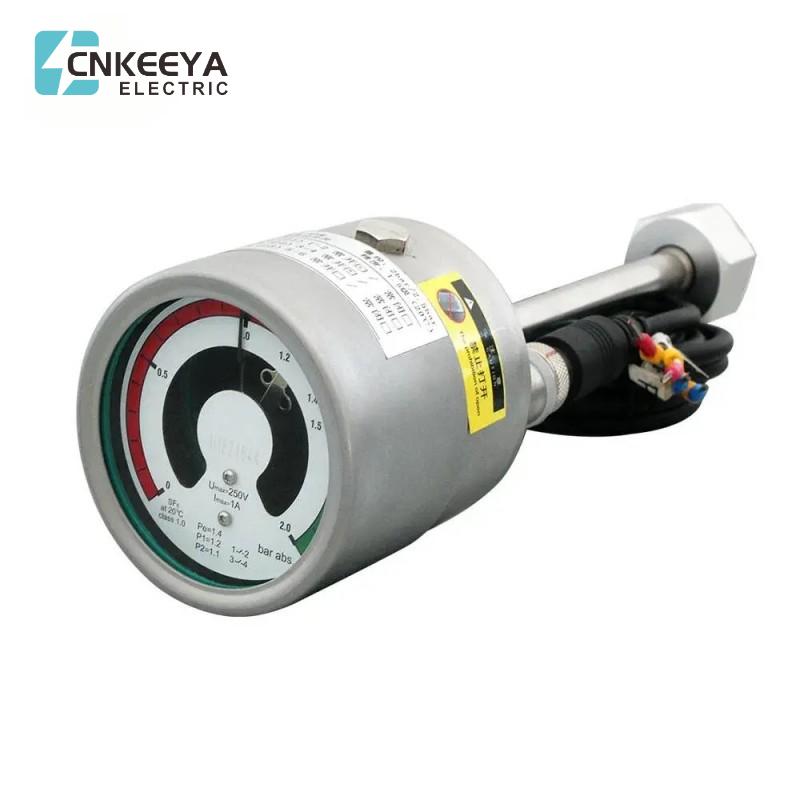

SF6 บารอมิเตอร์ SF6

ใช้ในการตรวจจับความหนาแน่นของก๊าซ SF6 ในภาชนะปิด ซึ่งใช้กันอย่างแพร่หลายในสวิตช์เกียร์แรงดันปานกลางและ GIS สามารถใช้ในสภาวะภายนอกที่ยากลำบาก ปริมาณขนาดเล็ก อินเทอร์เฟซการติดตั้งแบบกำหนดเองพิเศษ สะดวกและเชื่อถือได้ อินเทอร์เฟซแรงดันสามารถปรับแต่งได้ตามความต้องการของลูกค้า สามารถระบุหน้าสัมผัสการทำงานของสวิตช์ได้หลายรายการตามความต้องการของผู้ใช้

พารามิเตอร์ทางเทคนิค

1.เส้นผ่านศูนย์กลางเปลือก: φ60มม

2.วัสดุเปลือก: สแตนเลส

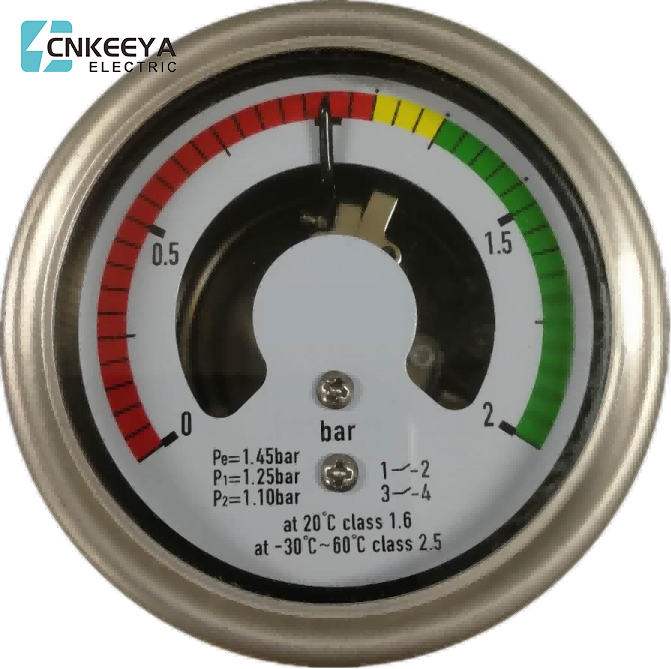

3.ช่วงการวัด: 0-2bar (เอบีเอส)

4.ความแม่นยำในการวัด: 1.5 เกรด (ที่ 20 °C); 2.5 เกรด (ที่-30 °C ถึง + 60 °C) (สถานะแก๊ส)

5.สภาพแวดล้อมการทำงาน:อุณหภูมิ-30°C ถึง + 60°C,ความชื้นสัมพัทธ์≤95%RH

6.เกรด IP: IP65

7. อัตราการรั่วไหลสัมบูรณ์: ≤1X10-9Pa.m³ / (ตรวจสอบการรั่วของฮีเลียม)

8. แบบฟอร์มการติดต่อ: สวิตช์สัมผัสไฟฟ้าแบบใช้แม่เหล็กช่วย (สูงสุดสองกลุ่มปกติเปิดหรือปิดตามปกติสามกลุ่มสามารถปรับแต่งตามความต้องการของลูกค้า)

9.การติดตั้ง: ทิศทางตามแนวแกน

10.ประสิทธิภาพของฉนวน: ความต้านทานของฉนวน> 100MΩ(500VDC)

ฉนวนทนต่อแรงดันไฟฟ้า: 2000V,50/60HZ 1 นาที

11. พารามิเตอร์ทางไฟฟ้าของหน้าสัมผัส: กำลังไฟ 30VA, แรงดันไฟฟ้าทำงานสูงสุด: 380V, กระแสสูงสุด: 1A

12.น้ำหนัก:0.3กก

13. ส่วนประกอบที่ไวต่อแรงกด: หลอด Bourdon
