เบรกเกอร์สุญญากาศกลางแจ้ง

CNKEEYA Outdoor Vacuum Circuit Breaker เป็นอุปกรณ์ไฟฟ้าประสิทธิภาพสูงที่เชื่อถือได้และทนทาน ออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าภายนอกอาคาร ประสิทธิภาพและความน่าเชื่อถือที่ยอดเยี่ยมทำให้เป็นหนึ่งในเซอร์กิตเบรกเกอร์ที่ต้องการในอุตสาหกรรมพลังงาน

1. รายละเอียดสินค้า

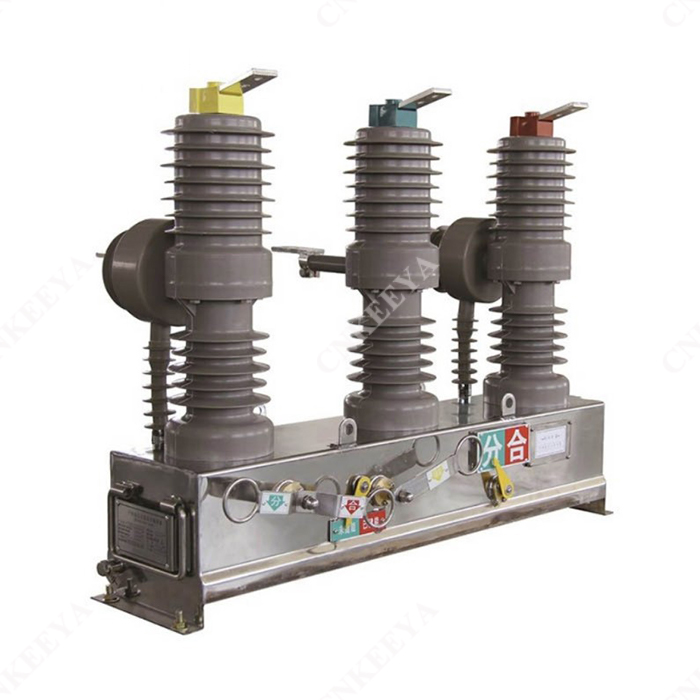

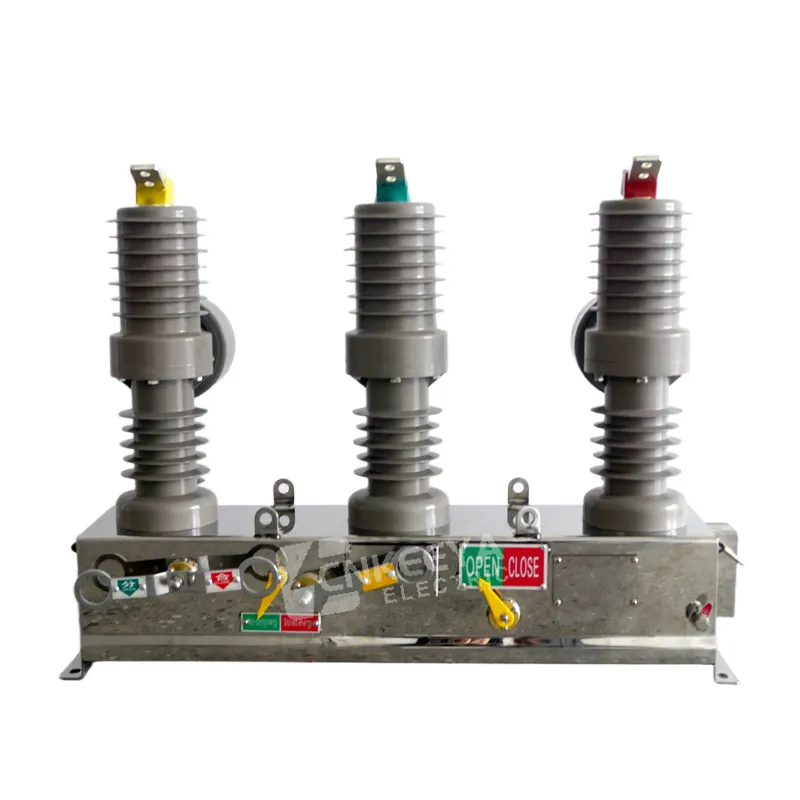

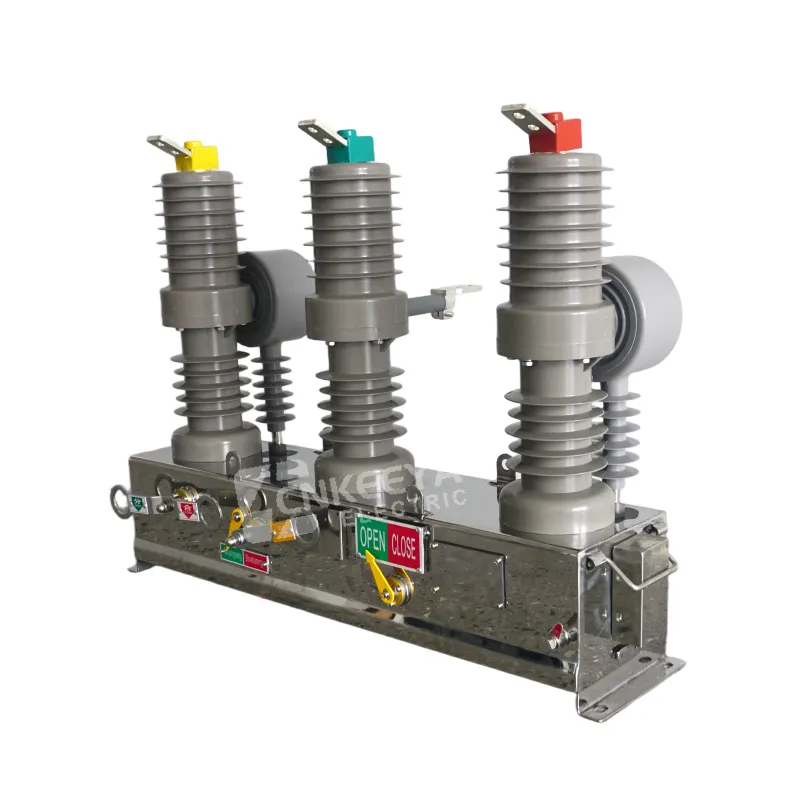

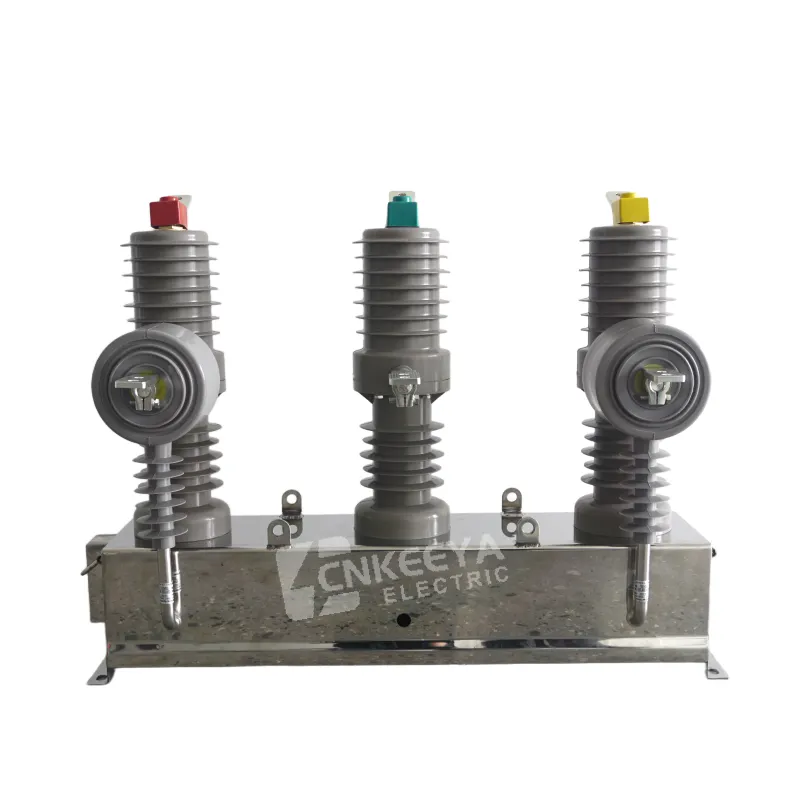

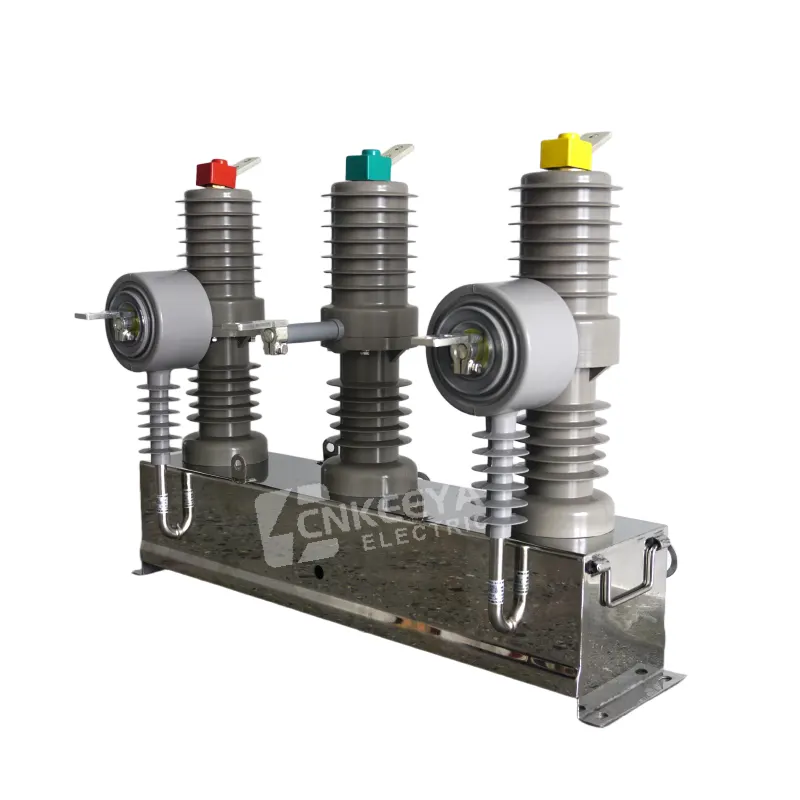

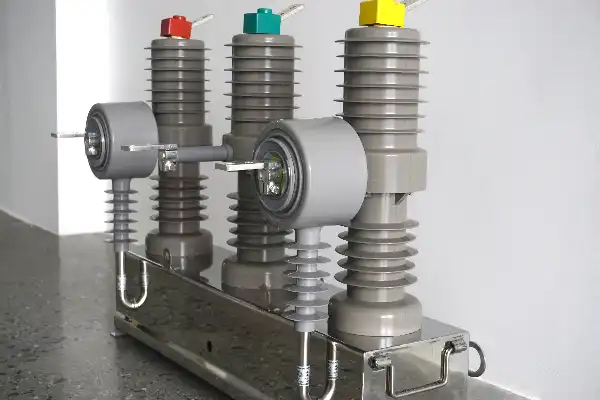

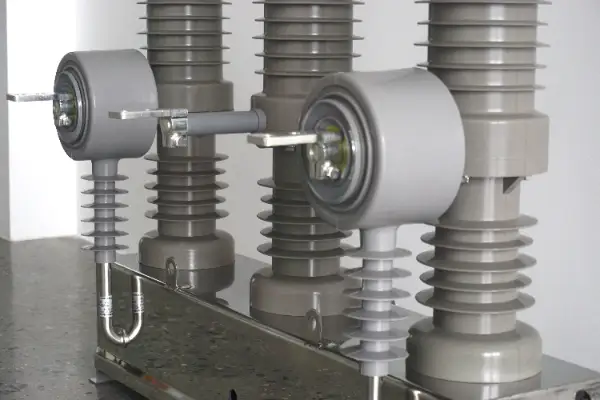

ZW32-12/630-20 เป็นเซอร์กิตเบรกเกอร์สูญญากาศแบบติดตั้งบนเสากลางแจ้งขนาด 12kV ความถี่ที่กำหนด: 50Hz AC สามเฟส พิกัดกระแสไฟ: 630A กระแสไฟลัดวงจรพิกัด: 20kA มีการใช้กันอย่างแพร่หลายในระบบส่งไฟฟ้าในเมืองและชนบท ระบบจำหน่ายพลังงานในอุตสาหกรรมและเหมืองแร่ สำหรับการสลับและการป้องกันโหลด โอเวอร์โหลด และกระแสไฟฟ้าลัดวงจร เหมาะสำหรับโอกาสการใช้งานบ่อยครั้ง

ความหมายของแบบจำลอง

ZW32: ซีรีส์เบรกเกอร์สุญญากาศกลางแจ้ง

12: แรงดันไฟฟ้า 12kV

630: พิกัดกระแส 630A

20: จัดอันดับกระแสลัดวงจรที่ 20kA

รายละเอียดสินค้า:

Outdoor Vacuum Circuit Breaker เป็นเซอร์กิตเบรกเกอร์ขั้นสูงที่ออกแบบมาเป็นพิเศษสำหรับระบบจำหน่ายไฟฟ้าแรงสูงกลางแจ้ง ใช้เทคโนโลยีดับเพลิงด้วยอาร์คสุญญากาศเพื่อให้ฟังก์ชันการป้องกันและการควบคุมที่เชื่อถือได้สำหรับระบบไฟฟ้าของคุณ

2. คุณลักษณะของผลิตภัณฑ์

2.1 การออกแบบโครงสร้าง

โครงสร้างเสาสามเฟสปิดสนิท มีกลไกการทำงานในตัว กันฝุ่น กันความชื้น และป้องกันการควบแน่น

ขนาดกะทัดรัดและน้ำหนักเบา ติดตั้งง่าย ไม่ต้องใช้ฐานรากพิเศษ

สวิตช์แยกเสริมที่มีจุดแตกหักที่มองเห็นได้ที่ตำแหน่งเปิดและลูกโซ่ป้องกันการทำงานผิดพลาดเพื่อความปลอดภัยในการบำรุงรักษา

2.2 ฉนวนและการสูญพันธุ์ของอาร์ค

ใช้เครื่องขัดขวางสุญญากาศ ปราศจากน้ำมัน และปราศจาก SF6 เป็นมิตรกับสิ่งแวดล้อมโดยไม่มีความเสี่ยงจากไฟไหม้หรือการระเบิด

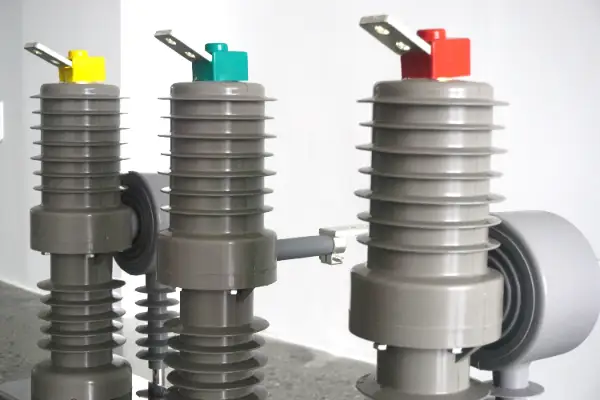

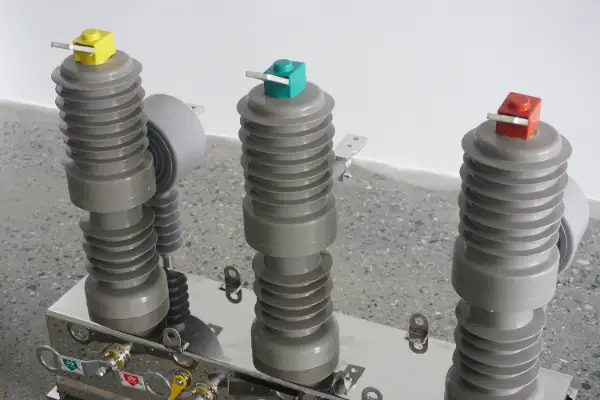

ฉนวนคอมโพสิตยางซิลิกอน ทนโอโซน ทนรังสียูวี และไฮโดรโฟบิซิตี้ที่แข็งแกร่ง ใช้ได้กับช่วงอุณหภูมิกว้าง -40°C~+70°C และสภาพแวดล้อมมลภาวะระดับ IV

หน้าสัมผัสทองแดง-โครเมียมกับโครงสร้างสนามแม่เหล็กตามแนวแกน ความสามารถในการแตกหักที่แข็งแกร่ง และอายุการใช้งานทางไฟฟ้าที่ยาวนาน เหมาะสำหรับการใช้งานบ่อยครั้ง

2.3 การดำเนินงานและการควบคุม

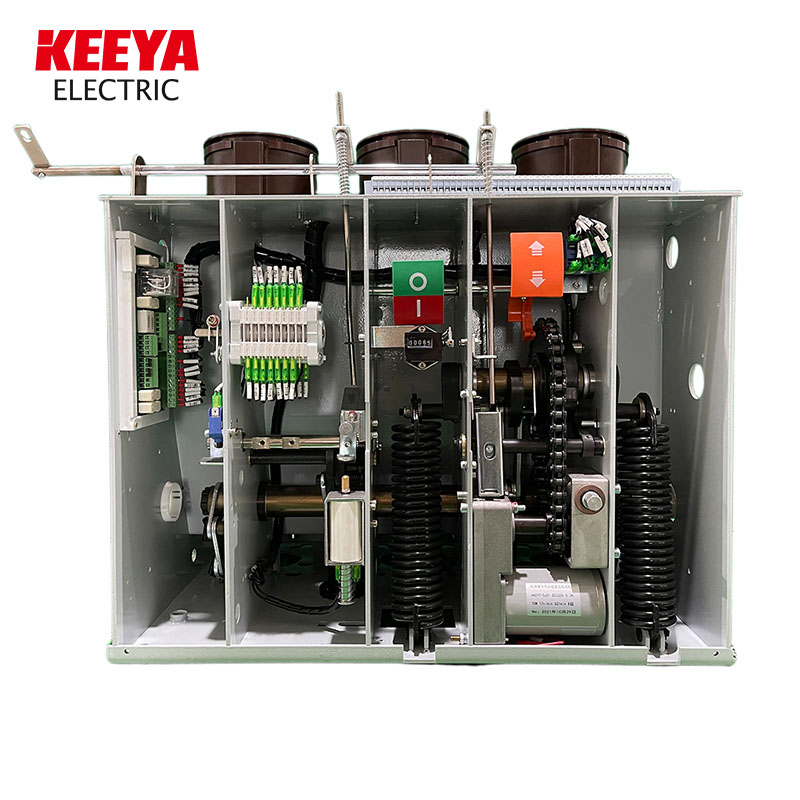

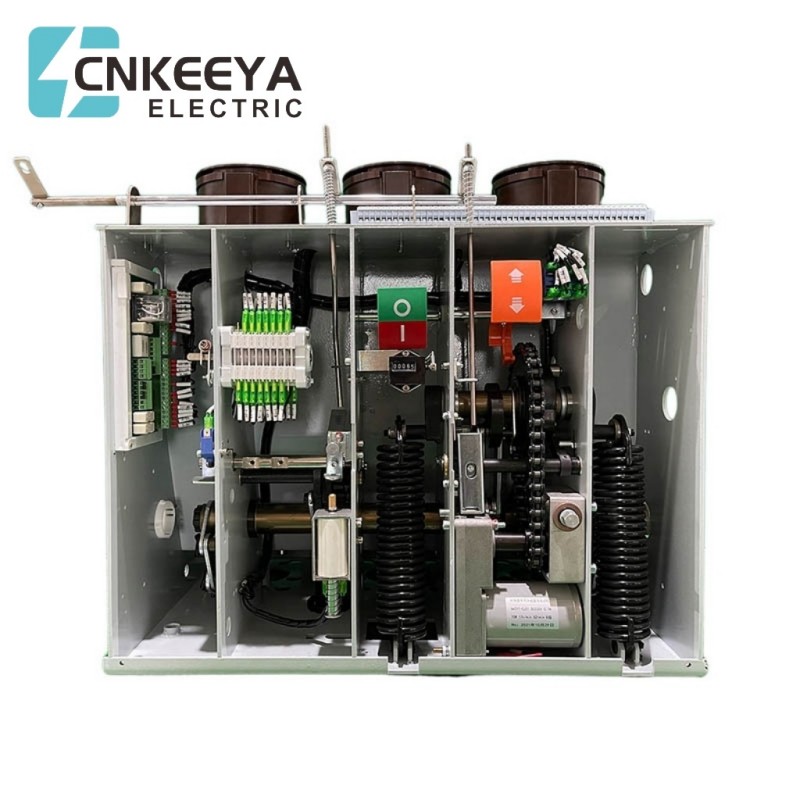

กลไกสปริง / กลไกแม่เหล็กถาวรเสริม, คู่มือสนับสนุน, ไฟฟ้าและรีโมทคอนโทรล

กลไกแม่เหล็กถาวรที่มีชิ้นส่วนน้อยลงและมีโซ่ส่งกำลังสั้น อายุการใช้งานทางกลสูงถึง 30,000 ครั้ง เวลาเปิด ≤8ms

CT/PT ภายนอกสามารถกำหนดค่าได้ มีกระแสไฟเกินในตัว ทริปทันทีและการป้องกันข้อผิดพลาดของโลก ติดตั้งตัวควบคุมอัจฉริยะสำหรับการปิดและหน่วยความจำข้อผิดพลาด

2.4 วัสดุและการป้องกัน

ตู้: สแตนเลสสตีล / เคลือบป้องกันสนิม Dacromet พร้อมวานิชป้องกันรังสียูวี หมอกเกลือ และทนต่อการกัดกร่อน

การออกแบบที่ปิดสนิท ทนทานต่อการเคลือบน้ำแข็ง 12 มม. และความเร็วลม 35 ม./วินาที การทำงานที่มั่นคงที่ระดับความสูงสูงสุด 2000 ม.

3. จุดขาย

3.1 ความปลอดภัยและความน่าเชื่อถือสูง

การสูญพันธุ์ของส่วนโค้งสุญญากาศ + วัสดุที่เป็นมิตรต่อสิ่งแวดล้อม ไม่มีอันตรายจากไฟไหม้และการระเบิด การทำงานที่ไม่ต้องบำรุงรักษา

การทำลายข้อผิดพลาดระดับมิลลิวินาที การแยกข้อผิดพลาดอย่างรวดเร็วเพื่อลดขอบเขตไฟฟ้าดับ

3.2 ความเข้ากันได้อัจฉริยะ

เข้ากันได้กับระบบอัตโนมัติของเครือข่ายการกระจายสินค้า รองรับการตรวจสอบระยะไกล การอัพโหลดข้อมูล และการแจ้งเตือนข้อผิดพลาดที่ใช้งานอยู่

การออกแบบหลักและรองแบบบูรณาการ สอดคล้องกับมาตรฐานกริดแห่งชาติ เชื่อมต่อกับโครงข่ายไฟฟ้าอัจฉริยะได้อย่างง่ายดาย

3.3 คุ้มค่าและมีประสิทธิภาพสูง

อายุการใช้งานเครื่องกลและไฟฟ้ายาวนาน ลดต้นทุนการเปลี่ยนและบำรุงรักษา ลดการลงทุนตลอดอายุการใช้งาน

ติดตั้งง่ายและมีขนาดเล็ก ประหยัดค่าวิศวกรรมโยธาและค่าติดตั้ง ลดระยะเวลาการก่อสร้าง

3.4 การปรับตัวด้านสิ่งแวดล้อมที่ดีเยี่ยม

ช่วงอุณหภูมิการทำงานที่กว้าง ประสิทธิภาพการป้องกันมลพิษและการกัดกร่อนที่แข็งแกร่ง การทำงานระยะยาวที่มั่นคงภายใต้สภาพกลางแจ้งที่รุนแรง เหมาะสำหรับพื้นที่ในเมือง ชนบท ภูเขา และชายฝั่ง

คุณสมบัติ:

เทคโนโลยีดับเพลิงอาร์คสุญญากาศที่มีประสิทธิภาพ: การใช้เทคโนโลยีดับเพลิงอาร์คสุญญากาศขั้นสูงช่วยให้มั่นใจได้ถึงการตัดการเชื่อมต่อวงจรที่รวดเร็วและเชื่อถือได้ และลดการสูญเสียพลังงาน

ทนต่อสภาพอากาศได้ดีเยี่ยม: ออกแบบมาเพื่อตอบสนองความต้องการที่รุนแรงของสภาพแวดล้อมกลางแจ้ง มีคุณสมบัติกันน้ำและกันฝุ่นได้ดีเยี่ยม ทำให้มั่นใจได้ถึงการทำงานของอุปกรณ์อย่างมีเสถียรภาพ

ประสิทธิภาพการทำงานที่เชื่อถือได้: มีความสามารถในการทนต่อการลัดวงจรที่เชื่อถือได้ และเหมาะสำหรับระบบไฟฟ้าภายใต้สภาวะการทำงานต่างๆ ทำให้มั่นใจในการทำงานที่ปลอดภัยของอุปกรณ์และระบบ

การควบคุมและการตรวจสอบอัจฉริยะ: ติดตั้งระบบควบคุมขั้นสูง สามารถตรวจสอบสถานะการทำงานของระบบไฟฟ้าแบบเรียลไทม์และให้ความปลอดภัยรอบด้าน

การกำหนดค่าที่ปรับแต่งได้: มีข้อกำหนดและรุ่นที่หลากหลาย และสามารถปรับแต่งได้ตามความต้องการของลูกค้าเพื่อให้ตรงตามความต้องการของระบบไฟฟ้าที่แตกต่างกัน

สนามที่ใช้บังคับเบรกเกอร์สูญญากาศกลางแจ้ง:

สถานีจำหน่ายไฟฟ้าแรงสูง

บริเวณโรงงานอุตสาหกรรม

ฟาร์มกังหันลม

สถานะพลังงานแสงอาทิตย์
