เป็นเวลากว่าสองทศวรรษในสาขานี้ฉันได้เห็นมันทั้งหมด ข้อผิดพลาดที่พบบ่อยและมีราคาแพงที่สุดในระบบไฟฟ้ามักจะเดือดเป็นองค์ประกอบที่ประเมินต่ำกว่าหนึ่ง: กลยุทธ์การป้องกัน เจ้าของและผู้ประกอบการโรงงานอุตสาหกรรมมักถามฉันว่า“ การป้องกันที่ง่ายที่สุด แต่สำคัญที่สุดสำหรับหม้อแปลงและตัวเก็บประจุที่มีราคาแพงที่สุดคืออะไร” คำตอบของฉันเหมือนกันเสมอ: เลือกอย่างถูกต้องฟิวส์แรงดันสูง.
แต่มันทำงานอย่างไร? มาทำลายมันโดยไม่มีศัพท์แสงที่ท่วมท้น

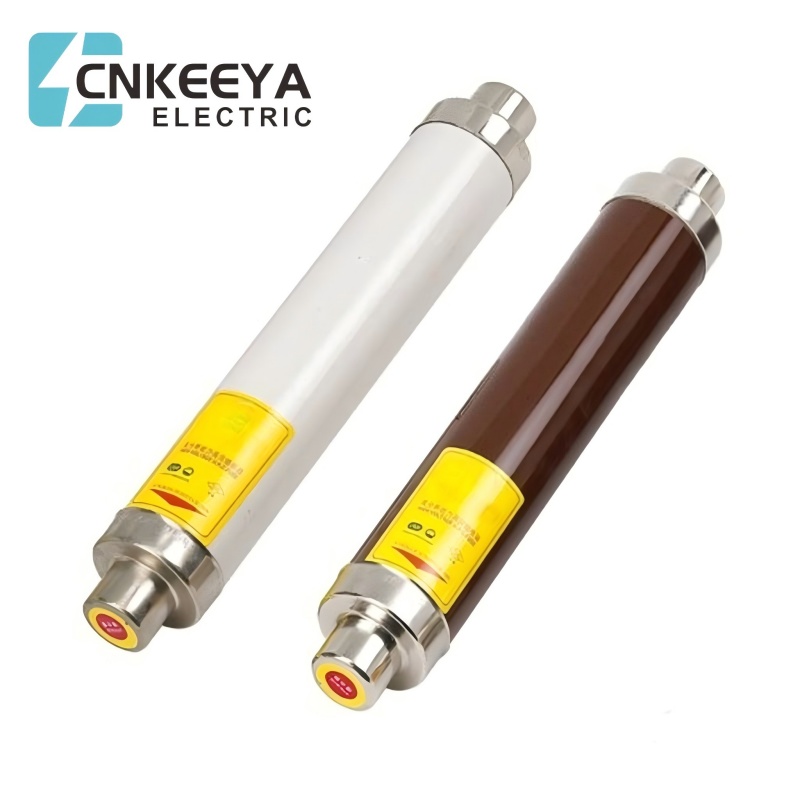

นึกถึงฟิวส์แรงดันสูงในฐานะผู้พิทักษ์แบบใช้ครั้งเดียว จุดประสงค์เพียงอย่างเดียวคือการเสียสละตัวเองเพื่อประหยัดอุปกรณ์ที่มีค่ายิ่งกว่าของคุณ หม้อแปลงและตัวเก็บประจุมีแนวโน้มที่จะเกิดขึ้นกับโหมดความล้มเหลวเฉพาะเช่นการลัดวงจรภายในหรือกระแสไฟฟ้าจำนวนมากจากความผิดพลาดภายนอก เมื่อเหตุการณ์ดังกล่าวเกิดขึ้นกระแสไฟฟ้าสามารถพุ่งสูงขึ้นสู่ระดับอันตรายในมิลลิวินาที นี่คือที่ที่ผู้พิทักษ์ของเราสปริงเข้าสู่การปฏิบัติ องค์ประกอบที่ได้รับการสอบเทียบอย่างแม่นยำของฟิวส์จะละลายภายใต้กระแสที่มากเกินไปโดยเจตนาสร้างวงจรเปิด การกระทำนี้แยกหม้อแปลงหรือตัวเก็บประจุผิดพลาดออกจากระบบพลังงานที่เหลือทันทีป้องกันความล้มเหลวของหายนะที่อาจนำไปสู่การเกิดไฟไหม้การระเบิดของอุปกรณ์และการหยุดทำงานเป็นเวลานาน
นี่เป็นคำถามที่ยอดเยี่ยม ในขณะที่เบรกเกอร์วงจรนั้นยอดเยี่ยมสำหรับการป้องกันการโอเวอร์โหลดและสามารถรีเซ็ตได้ แต่ก็ไม่เร็วพอที่จะรับมือกับความเร็วสูงของความผิดพลาดพลังงานสูง พลังงานการทำลายล้าง (เรียกว่าI²T) ปล่อยให้ผ่านโดยเบรกเกอร์ที่ออกฤทธิ์ช้าอาจเพียงพอที่จะทำลายหม้อแปลงที่คดเคี้ยวหรือแตกกรณีตัวเก็บประจุก่อนที่เบรกเกอร์จะจบรอบแรก การ จำกัด ปัจจุบันฟิวส์แรงดันสูงทำงานเป็นเศษเสี้ยวของเวลาโดยทั่วไปภายในครึ่งรอบแรกของความผิดพลาด จำกัด อย่างมากอย่างมากและมีความเสียหายต่อฟิวส์เอง ความเร็วนี้ไม่สามารถต่อรองได้สำหรับการป้องกัน
การเลือกฟิวส์ไม่ได้เกี่ยวกับการจับคู่แรงดันไฟฟ้าและการจัดอันดับปัจจุบัน มันเกี่ยวกับการทำความเข้าใจลักษณะของอุปกรณ์ที่คุณปกป้อง กระแสการไหลเข้าของหม้อแปลงนั้นแตกต่างจากการเพิ่มขึ้นของสวิตช์ของตัวเก็บประจุ ที่cnkeysเราใช้เวลาหลายปีในการปรับแนวทางการคัดเลือกของเราเพื่อให้แน่ใจว่ามีความสามัคคีที่สมบูรณ์แบบระหว่างฟิวส์และสินทรัพย์ที่ได้รับการป้องกัน
นี่คือพารามิเตอร์สำคัญที่เรามุ่งเน้นไปที่ลูกค้าของเรา:
แรงดันไฟฟ้าของระบบ:การจัดอันดับแรงดันไฟฟ้าของฟิวส์จะต้องเท่ากับหรือมากกว่าแรงดันไฟฟ้าสูงสุดของวงจร
คะแนนปัจจุบันอย่างต่อเนื่อง:สิ่งนี้จะต้องได้รับการคัดเลือกให้เกินกระแสโหลดเต็มปกติของหม้อแปลงหรือกระแสสูงสุดของธนาคารตัวเก็บประจุรวมถึงการพิจารณาฮาร์มอนิก
คะแนนขัดจังหวะ:นี่คือกระแสความผิดปกติสูงสุดฟิวส์สามารถขัดจังหวะได้อย่างปลอดภัย มันจะต้องสูงกว่ากระแสความผิดปกติที่มีอยู่ ณ จุดติดตั้ง
ลักษณะความเร็ว:เราตรวจสอบว่าจำเป็นต้องหน่วงเวลา (สำหรับการไหลเข้าของหม้อแปลง) หรือจำเป็นต้องมีลักษณะการออกฤทธิ์เร็ว (สำหรับตัวเก็บประจุ) หรือไม่
i²t (พลังงานปล่อยให้ผ่าน):การวัดที่สำคัญของพลังงานทั้งหมดฟิวส์อนุญาตให้ผ่านก่อนที่จะขัดจังหวะ; I²Tที่ต่ำกว่าหมายถึงการป้องกันที่ดีกว่า
เพื่อแสดงให้เห็นถึงความแม่นยำที่ต้องการนี่คือตารางการเลือกที่ง่ายสำหรับระบบ 24kV ทั่วไป:
| สินทรัพย์ที่ได้รับการคุ้มครอง | การจัดอันดับสินทรัพย์ | การพิจารณาที่สำคัญ | ที่แนะนำcnkeys ฟิวส์แรงดันสูงชุด | ประโยชน์หลัก |
|---|---|---|---|---|
| หม้อแปลงกระจาย | 1 MVA | ทนต่อกระแสการไหลเข้าของแม่เหล็ก | เวลาล่าช้า (K-type) | ป้องกันการระเบิดที่น่ารำคาญในระหว่างการเริ่มต้น |
| ธนาคารตัวเก็บประจุ | เหลือ 600 | จัดการกับการเปลี่ยนสวิตช์บ่อยครั้ง | การออกฤทธิ์เร็ว (R-type) | ให้การป้องกันอย่างรวดเร็วจากกางเกงขาสั้นภายใน |
| หม้อแปลงที่มีศักยภาพ | 4.16 kV | ข้อ จำกัด ในปัจจุบันสุดขีด | การ จำกัด ปัจจุบัน (ประเภท X) | I²Tต่ำมากสำหรับอุปกรณ์แรงดันไฟฟ้าที่ละเอียดอ่อน |
อย่างแน่นอน. นี่เป็นข้อโต้แย้งที่น่าสนใจที่สุดสำหรับการไม่ปฏิบัติต่อฟิวส์เป็นสินค้า ในขณะที่ราคาถูกกว่าทั่วไปฟิวส์แรงดันสูงอาจดูเหมือนว่าการชนะแบบประหยัดค่าใช้จ่ายล่วงหน้าอาจเป็นการเดิมพันที่มีราคาแพงมาก ฟิวส์ที่ระบุอย่างไม่ถูกต้องอาจล้มเหลวในการทำงานเมื่อจำเป็นนำไปสู่การสูญเสียทั้งหมดของหม้อแปลง $ 50,000 และอีกหลายหมื่นในค่าใช้จ่ายไฟฟ้าดับที่ไม่ได้วางแผนไว้ อีกทางเลือกหนึ่งฟิวส์คุณภาพต่ำสามารถสร้างความรำคาญให้กับการบุกรุกในระหว่างการไหลเข้าปกติสร้างการหยุดทำงานที่ไม่จำเป็นและมีค่าใช้จ่ายสูง
การลงทุนในการออกแบบที่มีความแม่นยำฟิวส์แรงดันสูงจากแบรนด์ที่เชื่อถือได้เช่นcnkeysเป็นการลงทุนโดยตรงในความน่าเชื่อถือของระบบ คุณกำลังจ่ายเงินเพื่อความอุ่นใจ - รู้ว่ากลยุทธ์การป้องกันของคุณมีความแข็งแกร่งทดสอบและออกแบบให้ล้มเหลวอย่างปลอดภัยเพื่อไม่ให้ไม่มีอะไรทำ ฟิวส์ของเราถูกสร้างขึ้นตามมาตรฐานสากลเพื่อให้แน่ใจว่าพวกเขาปฏิบัติตามที่คาดการณ์ไว้ทุกครั้ง
สินทรัพย์ไฟฟ้าของคุณเป็นกระดูกสันหลังของการทำงานของคุณ การปกป้องพวกเขาไม่ควรเป็นคำถามของโอกาส มันควรจะเป็นเรื่องของวิศวกรรมที่แม่นยำติดต่อเราวันนี้จะพูดคุยกับผู้เชี่ยวชาญด้านการป้องกันของเรา ให้เราช่วยคุณวิเคราะห์ระบบของคุณและระบุที่แน่นอนฟิวส์แรงดันสูงคุณต้องนอนหลับสนิทการรู้ว่าการลงทุนของคุณปลอดภัย
