จอแสดงผลที่ชาร์จแล้ว

จอแสดงผลที่ชาร์จแล้ว

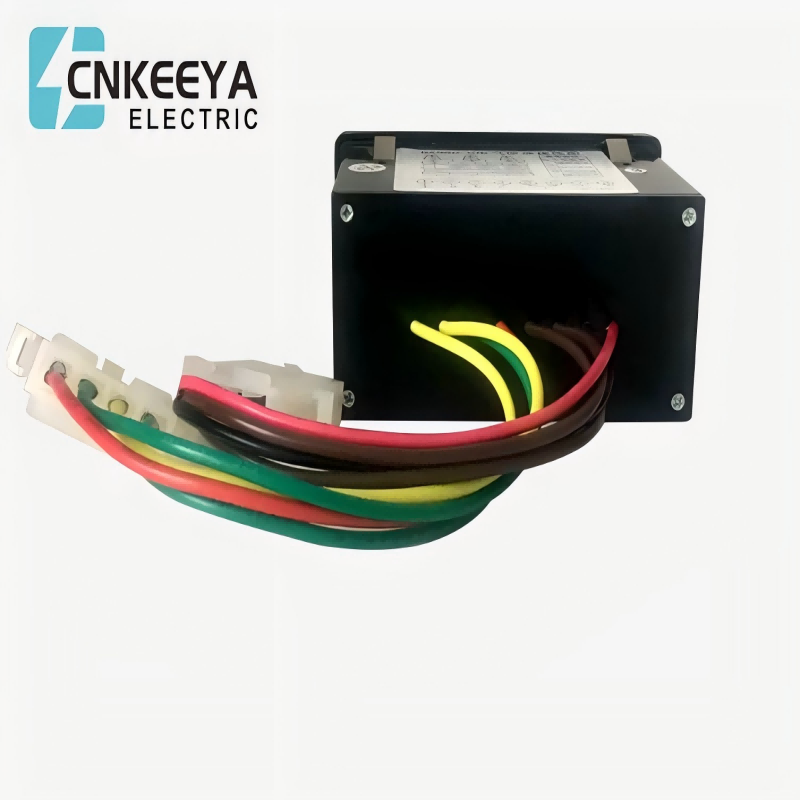

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

การแสดงสดเป็นอุปกรณ์ความปลอดภัยประเภทหนึ่งที่ติดตั้งโดยตรงบนอุปกรณ์ไฟฟ้าภายในอาคารเพื่อแสดงด้วยสายตาว่าอุปกรณ์ไฟฟ้ามีแรงดันไฟฟ้าในการทำงานหรือไม่ เมื่ออุปกรณ์มีแรงดันไฟฟ้าในการทำงาน หน้าต่างแสดงผลของจอภาพจะกะพริบเพื่อเตือนผู้คนว่าอุปกรณ์ไฟฟ้าแรงสูงยังใช้งานได้ และไม่มีข้อบ่งชี้เมื่อไม่มีไฟฟ้า

โดยทั่วไปอุปกรณ์ซีรีส์นี้จะถูกติดตั้งบนบัสบาร์ขาเข้า เซอร์กิตเบรกเกอร์ หม้อแปลงหลัก สวิตช์เกียร์ อุปกรณ์คอมโพสิต GIS และสถานที่อื่นๆ ที่จำเป็นต้องแสดงว่าอุปกรณ์เหล่านั้นมีกระแสไฟอยู่หรือไม่ เพื่อป้องกันการทำงานผิดพลาดทางไฟฟ้า อุปกรณ์ซีรีส์นี้ต้องเป็นไปตามมาตรฐาน DL/T 538-2006 "อุปกรณ์แสดงผลสดแรงดันสูง" ในอุตสาหกรรมพลังงานของสาธารณรัฐประชาชนจีน มีความน่าเชื่อถือ ความประหยัด ความสามารถในการปรับตัว และฟังก์ชันการทำงานที่ครอบคลุม

หลักการทำงาน

อุปกรณ์นี้ใช้หลักการของการเชื่อมต่อสนามไฟฟ้าระหว่างสนามไฟฟ้าแรงสูงและเซ็นเซอร์เพื่อทำการวัดแบบเหนี่ยวนำ (แบบไม่สัมผัส) ในระยะที่ปลอดภัย หลักการทำงานของมันแสดงไว้ในรูปที่ 1 อุปกรณ์ล็อคการแสดงผลสดไฟฟ้าแรงสูงประกอบด้วยสองส่วน: เซ็นเซอร์และจอแสดงผล มีเซ็นเซอร์สี่ตัวซึ่งอยู่ในแนวเดียวกับตัวที่มีไฟฟ้าสามเฟสของ "A, B, C, D" และกราวด์ตามลำดับ พวกเขาไม่มีการสัมผัสโดยตรงกับตัวเครื่องที่มีไฟฟ้าแรงสูง และรักษาระยะห่างที่ปลอดภัย จะรับสัญญาณสนามไฟฟ้าของตัวเครื่องที่มีไฟฟ้าแรงสูงและส่งไปยังจอแสดงผลเพื่อเปรียบเทียบและตัดสิน

เมื่ออุปกรณ์หรือเครือข่ายที่ทดสอบใช้งานได้ ไฟสัญญาณสามเฟส "A, B, C" จะสว่างขึ้น ไฟสัญญาณ "การทำงาน" จะดับลง และสัญญาณการบังคับล็อคจะถูกส่งออกมา

เมื่อไม่ได้จ่ายไฟให้กับอุปกรณ์หรือเครือข่ายที่ทดสอบ ไฟแสดงสถานะสามเฟส "A, B, C" จะดับลง ไฟแสดงสถานะ "การทำงาน" จะสว่างขึ้น และสัญญาณล็อคจะถูกปล่อย เพื่อให้อุปกรณ์ทำงานได้ อุปกรณ์ใช้การควบคุมการแยกเฟส และเมื่อมีการชาร์จเฟสใดๆ อุปกรณ์จะส่งสัญญาณเตือนและส่งสัญญาณเอาท์พุตแบบบังคับล็อค

เมื่อจอภาพสูญเสียกำลังควบคุม เครื่องจะส่งสัญญาณการล็อกเอาท์แบบบังคับเพื่อรักษาสถานะการล็อกไว้ จอภาพมีฟังก์ชัน "ตรวจสอบตัวเอง" ซึ่งสามารถตรวจจับโมดูลการทำงานต่างๆ ของเซ็นเซอร์และจอแสดงผลได้โดยอัตโนมัติ ในกรณีที่อุปกรณ์ทำงานผิดปกติ ไฟแสดงสถานะ "เปิด/ปิด" จะยังคงสว่างอยู่ ไฟแสดงสถานะ "การทำงาน" จะไม่สว่างขึ้น และสัญญาณการบังคับล็อคจะถูกส่งออกมาเสมอเพื่อรักษาสถานะการล็อค

การแสดงสดเป็นอุปกรณ์ความปลอดภัยประเภทหนึ่งที่ติดตั้งโดยตรงบนอุปกรณ์ไฟฟ้าภายในอาคารเพื่อแสดงด้วยสายตาว่าอุปกรณ์ไฟฟ้ามีแรงดันไฟฟ้าในการทำงานหรือไม่ เมื่ออุปกรณ์มีแรงดันไฟฟ้าในการทำงาน หน้าต่างแสดงผลของจอภาพจะกะพริบเพื่อเตือนผู้คนว่าอุปกรณ์ไฟฟ้าแรงสูงยังใช้งานได้ และไม่มีข้อบ่งชี้เมื่อไม่มีไฟฟ้า

การใช้อุปกรณ์

โดยทั่วไปอุปกรณ์ซีรีส์นี้จะถูกติดตั้งบนบัสบาร์ขาเข้า เซอร์กิตเบรกเกอร์ หม้อแปลงหลัก สวิตช์เกียร์ อุปกรณ์คอมโพสิต GIS และสถานที่อื่นๆ ที่จำเป็นต้องแสดงว่าอุปกรณ์เหล่านั้นมีกระแสไฟอยู่หรือไม่ เพื่อป้องกันการทำงานผิดพลาดทางไฟฟ้า อุปกรณ์ซีรีส์นี้ต้องเป็นไปตามมาตรฐาน DL/T 538-2006 "อุปกรณ์แสดงผลสดแรงดันสูง" ในอุตสาหกรรมพลังงานของสาธารณรัฐประชาชนจีน

คุณสมบัติของอุปกรณ์

ความน่าเชื่อถือ: เซ็นเซอร์อินดัคทีฟ (ไม่สัมผัส) สามารถตรวจจับได้ว่าวงจรอยู่นอกระยะที่ปลอดภัยหรือไม่ โดยมีทิศทางที่ชัดเจน มีความไวสูง ตลอดจนความปลอดภัยและความน่าเชื่อถือ

ความประหยัด: เซ็นเซอร์ไม่ได้สัมผัสโดยตรงกับตัวเครื่องที่มีประจุไฟฟ้า และไม่จำเป็นต้องทำการทดสอบการคายประจุบางส่วนระหว่างการติดตั้งและบำรุงรักษา ง่าย สะดวก ค่าบำรุงรักษาต่ำ และมีอายุการใช้งานยาวนาน

ทำงานได้อย่างสมบูรณ์: มีฟังก์ชันต่างๆ เช่น การแสดงแฟลช การตรวจสอบตัวเอง และการเปิดใช้งานวงจรการบังคับล็อค ซึ่งมีบทบาทในการบังคับล็อคทุกด้านอย่างแท้จริง

ความสามารถในการปรับตัว: ด้วยรูปแบบที่หลากหลาย จึงสามารถนำไปใช้อย่างแพร่หลายในสถานที่ต่างๆ เช่น ภายในและภายนอกอาคาร อุปกรณ์รวม GIS และสวิตช์เกียร์
