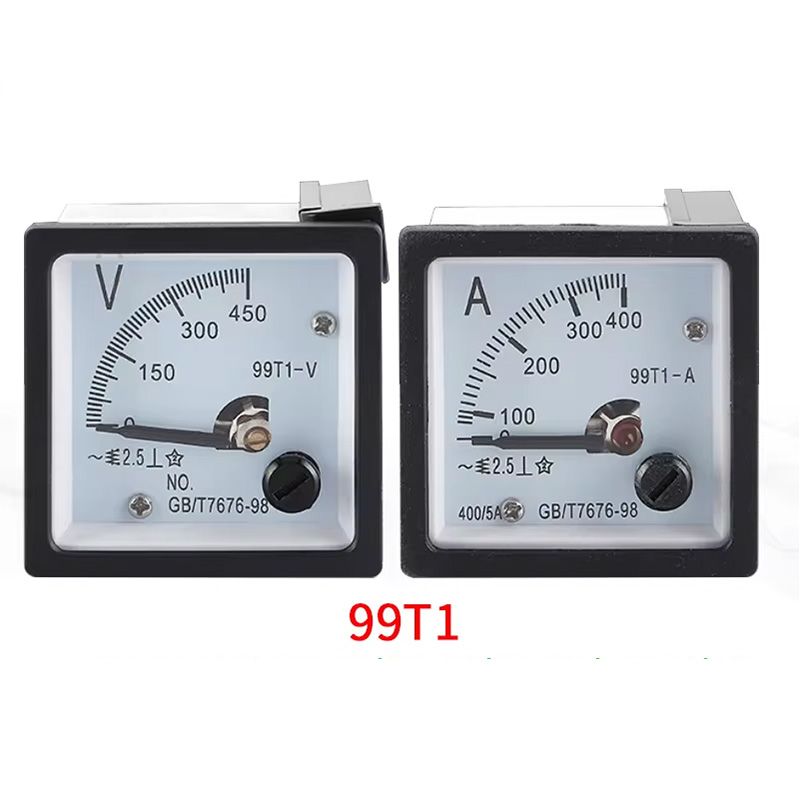

ammeter 99T1-A
แอมป์ 99T1 เป็นแอมมิเตอร์ตัวชี้ที่ใช้กันทั่วไปเหมาะสำหรับการติดตั้งบนแผงหน้าจอและแผงสวิตช์ขนาดใหญ่ของระบบควบคุมและการกระจายต่าง ๆ เพื่อระบุพารามิเตอร์ไฟฟ้าที่เกี่ยวข้องเช่นกระแส AC/DC แรงดันไฟฟ้าปัจจัยพลังงานพลังงานแบบซิงโครนัสความถี่
แอมป์ 99T1 มักจะใช้เป็นแอมมิเตอร์ตัวชี้ สะดวกในการสังเกตขนาดเฉพาะของกระแส
ขอบเขตแอปพลิเคชัน
ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่อไปนี้: โรงไฟฟ้า, โรงงานผลิต, อุปกรณ์เครื่องกล, เรือ, การบิน, หม้อแปลง, ฯลฯ
มาตรฐานระหว่างประเทศ
99T1 แอมป์เมตรตามข้อกำหนดและขนาดของแอมป์มิเตอร์ที่ได้รับการยอมรับในระดับสากล:
โครงสร้างองค์ประกอบ
ประกอบด้วยระบบวงจรแม่เหล็กคงที่และชิ้นส่วนที่สามารถเคลื่อนย้ายได้ ระบบวงจรแม่เหล็กของเครื่องมือนี้รวมถึงแม่เหล็กถาวร 1, Pole Palms 2 แก้ไขที่เสาทั้งสองของแม่เหล็กและแกนเหล็กทรงกระบอก 3 ที่อยู่ระหว่างสองขั้วโลก แกนเหล็กทรงกระบอกได้รับการแก้ไขบนตัวยึดเครื่องมือเพื่อลดความต้านทานแม่เหล็กและสร้างสนามแม่เหล็กที่แผ่รังสีสม่ำเสมอในช่องว่างของอากาศระหว่างปาล์มขั้วโลกและแกนเหล็ก เมื่อขดลวดที่เคลื่อนย้ายได้ 4 ในสนามแม่เหล็กนี้เบี่ยงเบนไปรอบ ๆ แกนของการหมุนสนามแม่เหล็กในทั้งสองด้านที่มีประสิทธิภาพมักจะเท่ากันในขนาดและตั้งฉากซึ่งกันและกัน ขดลวดที่เคลื่อนย้ายได้นั้นมีแผลรอบ ๆ กรอบอลูมิเนียม เพลาแบ่งออกเป็นสองส่วนด้านหน้าและด้านหลัง ปลายด้านหนึ่งของเพลาครึ่งแต่ละอันได้รับการแก้ไขบนเฟรมอลูมิเนียมของขดลวดที่เคลื่อนที่และปลายอีกด้านหนึ่งรองรับในแบริ่งผ่านปลายเพลา นอกจากนี้ยังมีตัวชี้ที่ติดตั้งอยู่บนเพลาครึ่งหน้าซึ่งใช้เพื่อระบุขนาดของกระแสไฟฟ้าที่วัดได้เมื่อส่วนที่เคลื่อนที่ได้เบี่ยงเบน
ลักษณะโครงสร้าง
1: (เครื่องมือ) การวัดวงจร
ส่วนวงจรภายในของเครื่องวัดไฟฟ้าและอุปกรณ์เสริมรวมถึงสายไฟที่เชื่อมต่อระหว่างกัน (ถ้ามี) ขับเคลื่อนโดยกระแสหรือแรงดันไฟฟ้าหนึ่งหรือทั้งสองอย่างซึ่งเป็นปัจจัยหลักที่กำหนดค่าตัวบ่งชี้ที่วัดได้ (หนึ่งในกระแสหรือแรงดันไฟฟ้าอาจเป็นตัววัดเอง)
2 วงจรปัจจุบัน
วงจรการวัดที่กระแสเป็นปัจจัยหลักที่กำหนดค่าตัวบ่งชี้ที่วัดได้
หมายเหตุ: กระแสไฟฟ้าที่ผ่านบรรทัดปัจจุบันสามารถเป็นกระแสที่วัดได้โดยตรงหรือจัดหาโดยหม้อแปลงกระแสภายนอกที่ดึงออกมาโดยการแบ่งภายนอกและสัดส่วนกับกระแสที่วัดได้
3 สายแรงดันไฟฟ้า
วงจรการวัดที่แรงดันไฟฟ้าที่ใช้เป็นปัจจัยหลักที่กำหนดค่าตัวบ่งชี้ที่วัดได้
หมายเหตุ: แรงดันไฟฟ้าที่ใช้กับสายแรงดันไฟฟ้าสามารถเป็นแรงดันไฟฟ้าที่วัดได้หรือแรงดันไฟฟ้าที่จัดทำโดยหม้อแปลงแรงดันไฟฟ้าภายนอกหรือตัวแบ่งแรงดันไฟฟ้าหรือสัดส่วนแรงดันไฟฟ้าตามสัดส่วนของแรงดันไฟฟ้าที่วัดได้จากตัวต้านทานซีรีย์ภายนอก (อิมพีแดนซ์)
4 สายการวัดภายนอก
ส่วนวงจรภายนอกของเครื่องมือซึ่งสามารถรับค่าที่วัดได้
5 สายเสริม
จำเป็นสำหรับการใช้งานเครื่องมือวัดวงจรนอกวงจร
6 แหล่งจ่ายไฟเสริม
วงจรเสริมสำหรับการจ่ายพลังงานไฟฟ้า
7 ส่วนประกอบการวัด
การรวมองค์ประกอบบางอย่างขององค์ประกอบการวัด พวกเขาสามารถทำให้ชิ้นส่วนที่เคลื่อนย้ายได้เพื่อสร้างการเคลื่อนไหวที่เกี่ยวข้องกับวัตถุที่วัดได้ภายใต้การกระทำของวัตถุที่วัดได้
8 ชิ้นส่วนที่เคลื่อนย้ายได้
ส่วนประกอบที่เคลื่อนย้ายได้ขององค์ประกอบการวัด
9 ตัวบ่งชี้อุปกรณ์
ส่วนประกอบในเครื่องมือวัดที่แสดงค่าที่วัดได้
10 ตัวบ่งชี้
ส่วนประกอบที่ใช้สเกลเพื่อระบุตำแหน่งของส่วนที่เคลื่อนย้ายได้
11: ไม้บรรทัด
ชุดของเครื่องหมายและตัวเลขรวมกับตัวบ่งชี้สามารถใช้เพื่อรับค่าที่วัดได้
12 Division Line
เครื่องหมายบนหน้าปัดแบ่งสเกลออกเป็นช่วงเวลาที่เหมาะสมเพื่อกำหนดตำแหน่งของตัวบ่งชี้
13 Zero Dividing Line
เครื่องหมายศูนย์ตัวเลขบนหน้าปัด
14 แผนก
ระยะห่างระหว่างสองเส้นแบ่งที่อยู่ติดกัน
ตัวเลข 15 องศา
ชุดตัวเลขรวมกับเส้นหาร
16 ตำแหน่งศูนย์กลไก
ตำแหน่งสมดุลของตัวบ่งชี้หลังจากองค์ประกอบการวัดของการควบคุมเชิงกลถูกขับเคลื่อน ตำแหน่งนี้สามารถตรงกับหรือไม่ตรงกับสาย Zero Division
ในเครื่องมือที่มีตำแหน่งศูนย์การบีบอัดเชิงกลตำแหน่งศูนย์กลไกไม่สอดคล้องกับเส้นแบ่ง
ในเครื่องมือที่ไม่มีแรงปฏิกิริยาเชิงกลอย่างมีนัยสำคัญตำแหน่งศูนย์เชิงกลมีความไม่แน่นอน
ความแม่นยำ
ความแม่นยำของเครื่องมือเรียกว่าความแม่นยำหรือที่เรียกว่าความแม่นยำ ความแม่นยำและข้อผิดพลาดสามารถกล่าวได้ว่าเป็นพี่น้องฝาแฝดเพราะการมีอยู่ของข้อผิดพลาดทำให้เกิดแนวคิดของความแม่นยำ ในระยะสั้นความแม่นยำของเครื่องมือหมายถึงระดับที่ค่าที่วัดได้ของเครื่องมืออยู่ใกล้กับค่าที่แท้จริงมักแสดงเป็นข้อผิดพลาดเปอร์เซ็นต์สัมพัทธ์ (หรือที่เรียกว่าข้อผิดพลาดการแปลงสัมพัทธ์)
การเปลี่ยนแปลง
การเปลี่ยนแปลงหมายถึงความแตกต่างสูงสุดระหว่างค่าที่ระบุของเครื่องมือเมื่อตัวแปรที่วัดได้ (ซึ่งสามารถเข้าใจได้ว่าสัญญาณอินพุต) ถึงค่าเดียวกันจากทิศทางที่แตกต่างกันหลายครั้ง กล่าวอีกนัยหนึ่งการเปลี่ยนแปลงของพารามิเตอร์ที่วัดได้จากขนาดเล็กถึงขนาดใหญ่ (ลักษณะบวก) และจากขนาดใหญ่ถึงขนาดเล็ก (ลักษณะย้อนกลับ) คือระดับที่พารามิเตอร์ที่วัดได้ไม่ตรงกันภายใต้เงื่อนไขภายนอกคงที่ ความแตกต่างระหว่างทั้งสองเรียกว่าการเปลี่ยนแปลงของเครื่องมือ
ความไว
ความไวหมายถึงความไวของเครื่องมือต่อการเปลี่ยนแปลงในพารามิเตอร์ที่วัดได้หรือกล่าวอีกนัยหนึ่งความสามารถในการตอบสนองต่อการเปลี่ยนแปลงในปริมาณที่วัดได้ มันเป็นอัตราส่วนของการเพิ่มการเปลี่ยนแปลงเอาต์พุตต่อการเพิ่มการเปลี่ยนแปลงอินพุตในสถานะคงที่ ความไวบางครั้งก็เป็นที่รู้จักกันว่า "อัตราส่วนการขยาย" และเป็นความชันของแต่ละจุดบนเส้นสัมผัสของลักษณะคงที่ของเครื่องมือ การเพิ่มปัจจัยการขยายสามารถปรับปรุงความไวของเครื่องมือ เพียงแค่การเพิ่มความไวจะไม่เปลี่ยนประสิทธิภาพพื้นฐานของเครื่องมือนั่นคือความแม่นยำของเครื่องมือไม่ดีขึ้น ในทางตรงกันข้ามบางครั้งปรากฏการณ์การแกว่งอาจเกิดขึ้นทำให้เกิดผลลัพธ์ที่ไม่เสถียร ควรรักษาความไวของเครื่องมือในระดับที่เหมาะสม
