ขนาด72มม.Analog Hn-72แอมป์มิเตอร์เฉพาะDC ACโวลต์มิเตอร์และแอมป์มิเตอร์ขายส่ง

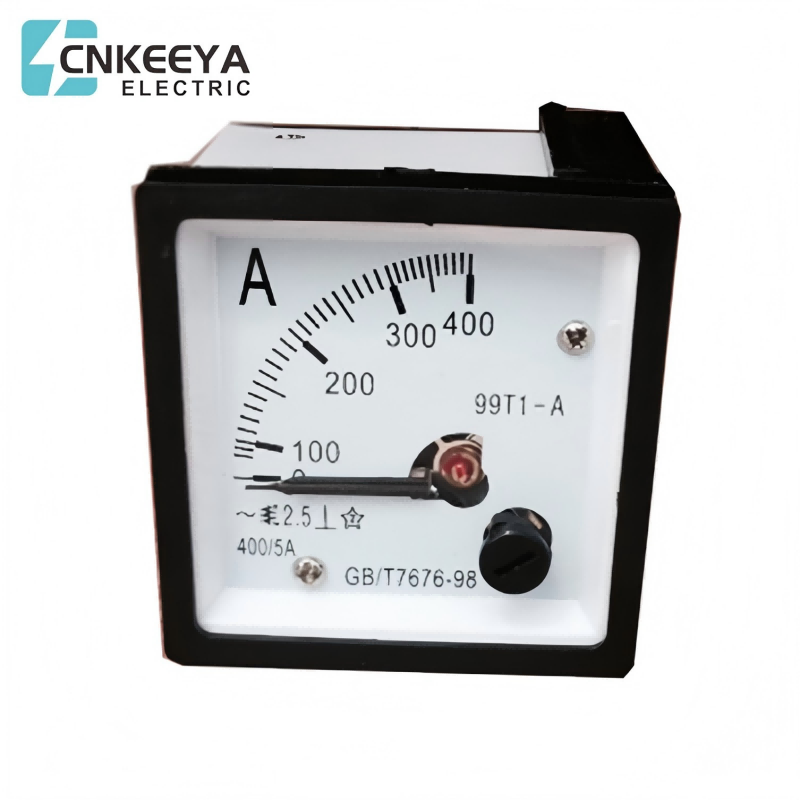

แอมมิเตอร์ 99T1-A

แอมป์มิเตอร์ 99T1 เป็นแอมป์มิเตอร์แบบพอยน์เตอร์ที่ใช้กันทั่วไป เหมาะสำหรับการติดตั้งบนแผงจอแสดงผลและแผงสวิตช์ขนาดใหญ่ของระบบควบคุมและจำหน่ายต่างๆ เพื่อระบุพารามิเตอร์ทางไฟฟ้าที่เกี่ยวข้อง เช่น กระแส AC/DC แรงดันไฟฟ้า แฟกเตอร์กำลังไฟฟ้า ค่าซิงโครนัส ความถี่ แรงดันไฟฟ้าที่แฉ และกระแสไฟฟ้าเกิน

แอมป์มิเตอร์ 99T1 มักใช้เป็นแอมป์มิเตอร์แบบพอยน์เตอร์ สะดวกในการสังเกตขนาดจำเพาะของกระแส

ขอบเขตการสมัคร

ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่อไปนี้: โรงไฟฟ้า, ศูนย์กระจายสินค้า, อุปกรณ์เครื่องจักรกล, เรือ, การบิน, หม้อแปลงไฟฟ้า ฯลฯ

มาตรฐานสากล

แอมมิเตอร์ 99T1 ตามข้อกำหนดและขนาดของพอยน์เตอร์แอมมิเตอร์ที่เป็นที่ยอมรับในระดับสากล:

โครงสร้างองค์ประกอบ

ประกอบด้วยระบบวงจรแม่เหล็กคงที่และชิ้นส่วนที่เคลื่อนย้ายได้ ระบบวงจรแม่เหล็กของเครื่องมือประกอบด้วยแม่เหล็กถาวร 1 ฝ่ามือ 2 จับจ้องอยู่ที่ขั้วทั้งสองของแม่เหล็ก และแกนเหล็กทรงกระบอก 3 อยู่ระหว่างฝ่ามือทั้งสอง แกนเหล็กทรงกระบอกได้รับการแก้ไขบนตัวยึดอุปกรณ์เพื่อลดความต้านทานแม่เหล็ก และสร้างสนามแม่เหล็กที่แผ่กระจายสม่ำเสมอในช่องว่างอากาศระหว่างฝ่ามือของเสาและแกนเหล็ก เมื่อขดลวดที่เคลื่อนที่ได้ 4 ในสนามแม่เหล็กนี้เบี่ยงเบนไปรอบแกนการหมุน สนามแม่เหล็กบนด้านที่มีประสิทธิภาพทั้งสองจะมีขนาดเท่ากันและตั้งฉากกันเสมอ ขดลวดแบบเคลื่อนย้ายได้นั้นพันรอบโครงอะลูมิเนียม เพลาแบ่งออกเป็นสองส่วนด้านหน้าและด้านหลัง ปลายด้านหนึ่งของเพลาครึ่งแต่ละด้านได้รับการแก้ไขบนโครงอะลูมิเนียมของคอยล์เคลื่อนที่ และปลายอีกด้านหนึ่งรองรับในตลับลูกปืนผ่านปลายเพลา นอกจากนี้ยังมีตัวชี้ติดตั้งอยู่บนเพลาครึ่งหน้าซึ่งใช้ระบุขนาดของไฟฟ้าที่วัดได้เมื่อชิ้นส่วนที่เคลื่อนที่โก่งตัวได้

ลักษณะโครงสร้าง

1: (เครื่องมือ) วงจรการวัด

ส่วนวงจรภายในมิเตอร์ไฟฟ้าและอุปกรณ์ประกอบรวมถึงสายไฟที่ต่อระหว่างกัน (ถ้ามี) ขับเคลื่อนโดยกระแสหรือแรงดันไฟฟ้า ซึ่งปัจจัยหนึ่งหรือทั้งสองอย่างเป็นปัจจัยหลักที่กำหนดค่าตัวบ่งชี้ที่วัดได้ (กระแสหรือแรงดันอันใดอันหนึ่งอาจเป็นตัววัดเอง)

2 วงจรปัจจุบัน

วงจรการวัดซึ่งมีกระแสไฟฟ้าเป็นปัจจัยหลักที่กำหนดค่าตัวบ่งชี้ที่วัดได้

หมายเหตุ: กระแสที่ไหลผ่านเส้นกระแสอาจเป็นกระแสที่วัดได้โดยตรง หรือจ่ายโดยหม้อแปลงกระแสภายนอก ซึ่งดึงออกมาโดยวงจรแบ่งภายนอก และเป็นสัดส่วนกับกระแสที่วัดได้

3 สายแรงดันไฟฟ้า

วงจรการวัดซึ่งแรงดันไฟฟ้าที่ใช้เป็นปัจจัยหลักในการกำหนดค่าตัวบ่งชี้ที่วัดได้

หมายเหตุ: แรงดันไฟฟ้าที่ใช้กับสายแรงดันไฟฟ้าอาจเป็นแรงดันไฟฟ้าที่วัดได้ หรือแรงดันไฟฟ้าที่จ่ายโดยหม้อแปลงแรงดันไฟฟ้าภายนอกหรือตัวแบ่งแรงดันไฟฟ้า หรือแรงดันไฟฟ้าเป็นสัดส่วนกับแรงดันไฟฟ้าที่วัดได้ซึ่งดึงมาจากตัวต้านทานอนุกรมภายนอก (อิมพีแดนซ์)

4 เส้นวัดภายนอก

ส่วนวงจรภายนอกของเครื่องมือซึ่งสามารถรับค่าที่วัดได้

5 สายเสริม

จำเป็นสำหรับการทำงานของเครื่องมือวัดวงจรภายนอกวงจร

6 แหล่งจ่ายไฟเสริม

วงจรเสริมสำหรับจ่ายพลังงานไฟฟ้า

7 องค์ประกอบการวัด

การรวมองค์ประกอบบางอย่างขององค์ประกอบการวัด อาจทำให้ชิ้นส่วนที่เคลื่อนที่ได้ทำให้เกิดการเคลื่อนไหวที่เกี่ยวข้องกับวัตถุที่วัดภายใต้การกระทำของวัตถุที่วัดได้

8 ชิ้นส่วนที่สามารถเคลื่อนย้ายได้

ส่วนประกอบที่เคลื่อนย้ายได้ขององค์ประกอบการวัด

9 อุปกรณ์บ่งชี้

ส่วนประกอบในเครื่องมือวัดที่แสดงค่าที่วัดได้

ตัวบ่งชี้ที่ 10

ส่วนประกอบที่ใช้สเกลเพื่อระบุตำแหน่งของชิ้นส่วนที่เคลื่อนที่ได้

11: ไม้บรรทัดสเกล

สามารถใช้ชุดเครื่องหมายและตัวเลขรวมกับตัวบ่งชี้ เพื่อให้ได้ค่าที่วัดได้

12 เส้นแบ่ง

เครื่องหมายบนหน้าปัดแบ่งมาตราส่วนออกเป็นช่วงเวลาที่เหมาะสมเพื่อกำหนดตำแหน่งของตัวบ่งชี้

13 เส้นแบ่งศูนย์

เครื่องหมายศูนย์หลักบนหน้าปัด

14 แผนก

ระยะห่างระหว่างเส้นแบ่งสองเส้นที่อยู่ติดกัน

หลัก 15 องศา

ชุดตัวเลขรวมกับเส้นแบ่ง

16 ตำแหน่งศูนย์ทางกล

ตำแหน่งสมดุลของตัวบ่งชี้หลังจากปิดองค์ประกอบการวัดของการควบคุมทางกลแล้ว ตำแหน่งนี้อาจตรงกับหรือไม่ตรงกับเส้นแบ่งศูนย์ก็ได้

ในเครื่องมือที่มีตำแหน่งศูนย์การอัดทางกล ตำแหน่งศูนย์ทางกลจะไม่สอดคล้องกับเส้นแบ่ง

ในเครื่องมือที่ไม่มีแรงปฏิกิริยาทางกลที่มีนัยสำคัญ ตำแหน่งศูนย์ทางกลจะไม่แน่นอน

ความแม่นยำ

ความแม่นยำของเครื่องมือเรียกว่าความแม่นยำหรือที่เรียกว่าความแม่นยำ ความแม่นยำและข้อผิดพลาดอาจกล่าวได้ว่าเป็นพี่น้องฝาแฝด เนื่องจากการมีอยู่ของข้อผิดพลาดทำให้เกิดแนวคิดเรื่องความแม่นยำ กล่าวโดยย่อ ความแม่นยำของเครื่องมือหมายถึงระดับที่ค่าที่วัดได้ของเครื่องมือใกล้เคียงกับค่าจริง ซึ่งมักจะแสดงเป็นเปอร์เซ็นต์ข้อผิดพลาดสัมพัทธ์ (หรือที่เรียกว่าข้อผิดพลาดในการแปลงสัมพัทธ์)

การเปลี่ยนแปลง

ความแปรผันหมายถึงความแตกต่างสูงสุดระหว่างค่าที่ระบุของเครื่องมือเมื่อตัวแปรที่วัดได้ (ซึ่งสามารถเข้าใจได้ว่าเป็นสัญญาณอินพุต) ถึงค่าเดียวกันจากทิศทางที่ต่างกันหลายครั้ง กล่าวอีกนัยหนึ่ง ความแปรผันของพารามิเตอร์ที่วัดจากน้อยไปหามาก (คุณลักษณะเชิงบวก) และจากมากไปน้อย (ลักษณะย้อนกลับ) คือระดับที่พารามิเตอร์ที่วัดได้ไม่ตรงกันภายใต้สภาวะภายนอกคงที่ ความแตกต่างระหว่างทั้งสองเรียกว่าการแปรผันของเครื่องดนตรี

ความไว

ความไวหมายถึงความไวของอุปกรณ์ต่อการเปลี่ยนแปลงของพารามิเตอร์ที่วัดได้ หรืออีกนัยหนึ่งคือความสามารถในการตอบสนองต่อการเปลี่ยนแปลงของปริมาณที่วัดได้ เป็นอัตราส่วนของการเพิ่มการเปลี่ยนแปลงเอาต์พุตต่อการเปลี่ยนแปลงอินพุตที่เพิ่มขึ้นในสถานะคงที่ ความไวบางครั้งเรียกอีกอย่างว่า "อัตราส่วนการขยาย" และเป็นความชันของแต่ละจุดบนเส้นสัมผัสเส้นโค้งของคุณลักษณะคงที่ของเครื่องมือ การเพิ่มปัจจัยการขยายสามารถปรับปรุงความไวของเครื่องมือได้ การเพิ่มความไวเพียงอย่างเดียวไม่ได้เปลี่ยนประสิทธิภาพพื้นฐานของเครื่องมือ กล่าวคือ ความแม่นยำของเครื่องมือไม่ได้ปรับปรุง ในทางตรงกันข้าม บางครั้งปรากฏการณ์การแกว่งอาจเกิดขึ้น ส่งผลให้เอาต์พุตไม่เสถียร ควรรักษาความไวของเครื่องมือให้อยู่ในระดับที่เหมาะสม
